50 vis béton TH - ATE option 1 - INOX A4 - Ø10x105mm - SCELL-IT - A4-BT-H-10105
Référence : S344A4BTH10105
Découvrez 50 vis béton TH - ATE option 1 - INOX A4 - Ø10x105mm - SCELL-IT - A4-BT-H-10105 disponible à l'achat
- Vis en acier inoxydable A4 pour une haute résistance à la corrosion
- Pointe en acier haute résistance pour une pénétration aisée
- Pose simple et rapide avec une boulonneuse
- Démontable, idéale pour fixations temporaires
- Tenue optimale avec résistances en traction et cisaillement
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

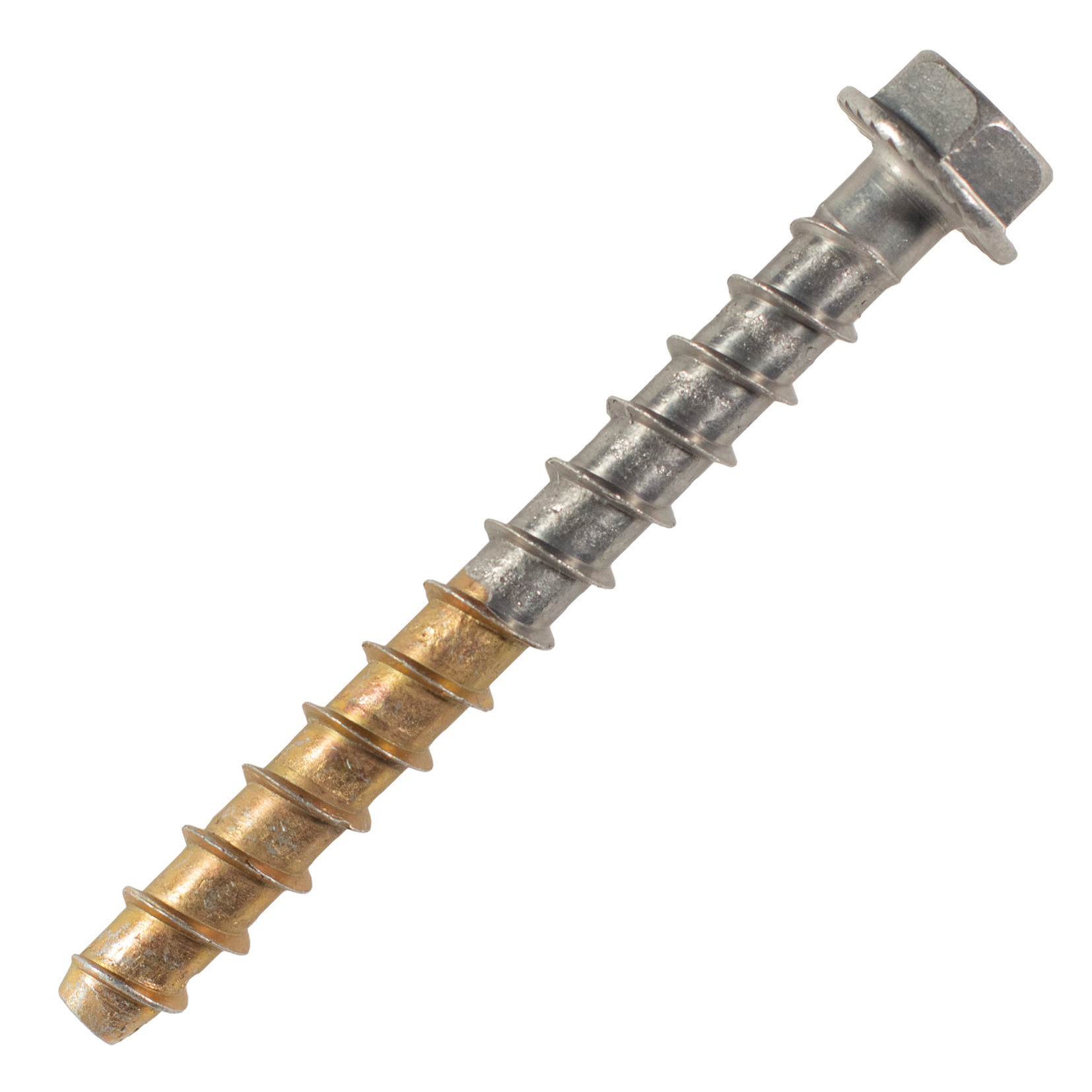

La vis béton TH ATE option 1 INOX A4 Ø10x105mm de la marque SCELL-IT est une fixation bi-métal conçue pour une résistance élevée à la corrosion et une performance optimale dans le béton.
Cette vis est fabriquée en acier inoxydable A4, types 1.4401 et 1.4404 selon la norme EN 10263-5, assurant une haute durabilité dans les environnements agressifs.
La pointe en acier haute résistance conforme à la norme EN 10263-4 garantit une pénétration aisée et un ancrage efficace dans le béton.
La pose s’effectue facilement et rapidement à l’aide d’une boulonneuse à chocs, avec un couple de serrage recommandé de 60 N.m pour ce modèle de diamètre 10 mm.
Le perçage préalable doit être réalisé avec une perceuse à percussion, à une profondeur de 110 mm (h1).
Le diamètre de perçage est de 10 mm, tandis que le diamètre de passage dans les pièces à fixer est de 13 mm.
Cette vis est démontable, ce qui la rend idéale pour des fixations temporaires.
Elle offre une tenue optimale avec des résistances importantes en traction et cisaillement, validées pour le béton fissuré et non fissuré (certification ETA Option 1).
Les charges admissibles en traction atteignent jusqu’à 761 daN en béton non fissuré et 333 daN en béton fissuré pour ce diamètre.
Les applications courantes comprennent les étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées.
Les dimensions précises de ce modèle sont : longueur totale de 105 mm, longueur de la pointe acier de 27 mm, et diamètre de la tête hexagonale avec embase adaptée à une clé de 17 mm.
Le pas du filetage est de 7,7 mm, avec un diamètre extérieur maximal de 12,5 mm et un diamètre intérieur minimal de 9,4 mm.
La mise en œuvre requiert un nettoyage du trou de perçage par brossage métallique ou soufflage à l’air comprimé, répété trois fois, avant la pose de la vis.
Il est important de noter que cette vis est conçue pour une seule utilisation, car la pointe et les filets s’usent lors de la première pose, ce qui diminue les performances en cas de réutilisation.
Ce produit bénéficie de la certification européenne ETA Option 1, attestant de sa conformité aux normes pour ancrages dans béton fissuré et non fissuré.
Il est également conforme à la norme FB120 relative à la réaction au feu.
En résumé, la vis béton TH ATE option 1 INOX A4 Ø10x105mm SCELL-IT est une solution performante, durable et facile à poser pour des fixations sûres dans le béton, adaptée aux applications temporaires comme définitives.
Cette vis est certifiée ETA Option 1, ce qui la rend adaptée aux bétons fissurés et non fissurés. Elle est conçue pour une pose simple et rapide à la boulonneuse, avec un couple de serrage recommandé de 60 N.m pour ce modèle Ø10 mm. Son installation nécessite un perçage préalable à la perceuse à percussion à la profondeur recommandée (h1 = 110 mm), suivi d’un nettoyage du trou par brossage ou soufflage à l’air comprimé répété trois fois.
La vis est démontable, ce qui la rend idéale pour des fixations temporaires. Elle offre une tenue optimale avec des résistances élevées en traction (jusqu’à 761 daN en béton non fissuré) et en cisaillement (jusqu’à 333 daN en béton fissuré). Les charges de service sont calculées pour un béton C20/25 à une température comprise entre 24 et 40 °C.
Les dimensions techniques du produit sont les suivantes :
- Diamètre nominal : 10 mm
- Longueur totale : 105 mm
- Profondeur d’ancrage effective (hef) : 100 mm
- Diamètre de perçage (dcut) : 10 mm
- Diamètre de passage dans la pièce à fixer (df) : 13 mm
- Pas de filetage (ht) : 7,7 mm
- Longueur de la pointe en acier (Lt) : 27 mm
- Ouverture de clef : 17 mm
Les applications typiques incluent la fixation d’étais tirant-poussant, coffrages, garde-corps (définitifs ou provisoires), équipements industriels, structures secondaires en bois ou métal (lisses, sabots), chemins de câbles et bandes perforées.
La vis ne transmet pas de forces d’expansion au support, ce qui permet une installation plus proche des bords du béton. Elle est conçue pour être utilisée une seule fois, car les filets et la pointe en carbure s’usent lors de la première pose, ce qui ne permet pas de garantir les performances initiales en cas de réutilisation.
En résumé, ce produit allie robustesse, durabilité, facilité de pose et adaptabilité à des environnements exigeants, notamment en extérieur ou dans des structures nécessitant une résistance à la corrosion et une fixation fiable dans le béton fissuré ou non fissuré.
- matière : acier inoxydable A4 types 1.4401 et 1.4404 selon norme EN 10263-5
- pointe en acier haute résistance selon norme EN 10263-4
- diamètre nominal : 10 mm
- longueur totale : 105 mm
- longueur de la pointe acier : 27 mm
- diamètre de perçage (dcut) : 10 mm
- diamètre de passage dans les pièces à fixer (df) : 13 mm
- pas de filetage : 7,7 mm
- diamètre de tête hexagonale avec embase : clé de 17 mm
- couple de serrage recommandé (Tinst) : 60 N.m
- couple d’installation maximal avec boulonneuse à chocs (Tmax) : 185 N.m
- résistances en traction jusqu’à 761 daN en béton non fissuré et 333 daN en béton fissuré
- démontable, adaptée aux fixations temporaires
- certification européenne ETA Option 1 pour béton fissuré et non fissuré
- conforme à la norme FB120 relative à la réaction au feu
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et normes associés à cette vis béton inox A4 ?
La vis est fabriquée en bi-métal : corps en acier inoxydable A4 conforme à la norme EN 10263-5 (types 1.4401 et 1.4404) et pointe en acier haute résistance selon la norme EN 10263-4. Elle bénéficie d'une approbation technique européenne ETA Option 1 pour béton fissuré et non fissuré (références 18/0859 et 18/0860).
Quelles sont les performances mécaniques de cette vis dans le béton ?
Elle offre une résistance en traction de 761 daN sur béton non fissuré et 333 daN sur béton fissuré pour le modèle Ø10x105 mm. En cisaillement, la résistance est de 1533 daN sur béton non fissuré et 1531 daN sur béton fissuré. Ces valeurs sont calculées selon ETA avec coefficients de sécurité ETAG001, dans du béton C20/25 à 24-40 °C.
Comment se déroule la mise en œuvre de cette vis béton ?
Il faut percer un trou à la profondeur recommandée (110 mm pour ce modèle) avec une perceuse à percussion, puis éliminer les poussières par brossage métallique ou soufflage à l’air comprimé, en répétant l’opération trois fois. La vis se visse à travers la pièce à fixer avec une boulonneuse à chocs, en respectant un couple de serrage recommandé de 60 N.m.
Cette vis est-elle réutilisable après installation ?
Non, la vis est à usage unique. La pointe et les filets s’usent lors de la première installation, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Dans quels contextes professionnels cette vis est-elle particulièrement adaptée ?
Elle convient aux fixations temporaires ou définitives sur béton fissuré ou non fissuré, notamment pour étais tirants-poussants, coffrages, garde-corps, équipements industriels, structures secondaires en bois ou métal, ainsi que chemins de câbles et bandes perforées.
