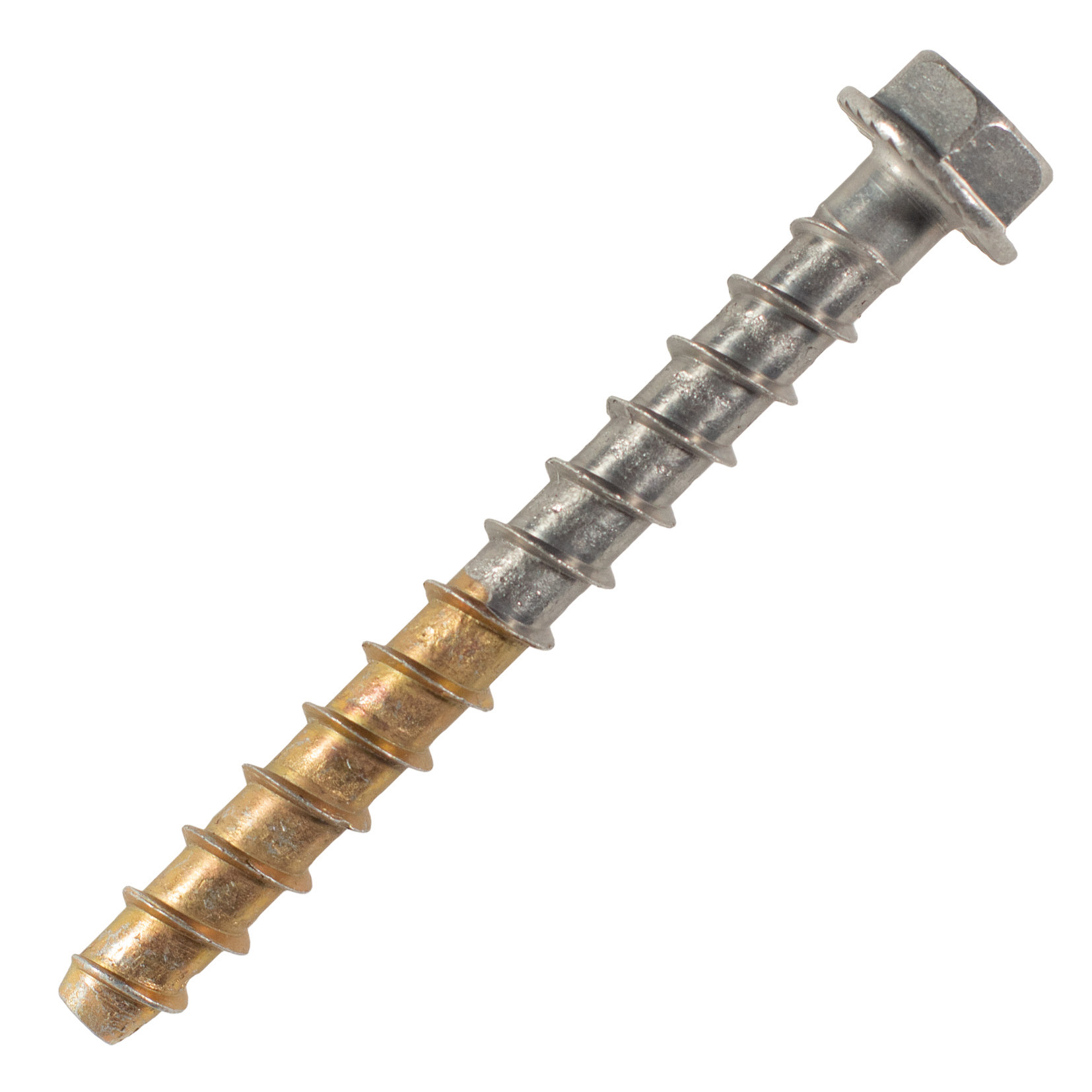

50 vis béton TH - ATE option 1 - INOX A4 - Ø8x90mm - SCELL-IT - A4-BT-H-08090
Référence : S344A4BTH08090
Découvrez 50 vis béton TH - ATE option 1 - INOX A4 - Ø8x90mm - SCELL-IT - A4-BT-H-08090 disponible à l'achat
- Fabrication bi-métal pour une durabilité accrue.
- Pointe haute résistance pour pénétration aisée dans le béton.
- Pose simple et rapide à la boulonneuse.
- Démontable, idéal pour des fixations temporaires.
- Tenue optimale avec résistances en traction et cisaillement.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
La vis béton TH ATE option 1 en acier inoxydable A4, de diamètre 8 mm et longueur 90 mm, est une solution bi-métal conçue pour offrir une excellente résistance à la corrosion et des performances optimales dans le béton.
Elle est composée d’une tige en acier inoxydable A4 (types 1.4401 et 1.4404 selon la norme EN 10263-5), garantissant une durabilité accrue face à la corrosion.
La pointe est en acier haute résistance conforme à la norme EN 10263-4, assurant une pénétration aisée et un ancrage performant dans le béton.
La pose s’effectue rapidement et simplement à la boulonneuse, avec un couple de serrage recommandé de 40 N.m.
Le perçage préalable doit être réalisé avec une perceuse à percussion, à l’aide d’un foret de 8 mm de diamètre et d’une profondeur de 95 mm.
L’épaisseur maximale de la pièce à fixer recommandée est de 5 mm, avec une profondeur d’ancrage effective de 85 mm.
Cette vis est démontable, ce qui la rend idéale pour des fixations temporaires.
Elle offre une tenue optimale avec des résistances importantes en traction et cisaillement, adaptées à des applications dans du béton fissuré ou non fissuré, conformément à la certification ETA Option 1.
Les domaines d’application typiques incluent les étais tirant-poussant, coffrages, garde-corps provisoires ou définitifs, équipements industriels, structures secondaires en bois ou métal, chemins de câbles et bandes perforées.
Pour la mise en œuvre, il est nécessaire d’éliminer les poussières du trou de perçage par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
La vis doit être vissée avec une visseuse ou boulonneuse à chocs en appliquant le couple de serrage recommandé.
Il est important de noter que cette vis ne peut être utilisée qu’une seule fois, car les filets et la pointe en carbure s’usent lors de la première installation, ce qui compromettrait les performances en cas de réutilisation.
Les caractéristiques techniques précises sont :
- Diamètre nominal : 8 mm
- Longueur totale : 90 mm
- Diamètre de perçage : 8 mm
- Profondeur de perçage recommandée : 95 mm
- Profondeur d’ancrage effective : 85 mm
- Couple d’installation recommandé : 40 N.m
- Taille de la clé : 13 mm
- Longueur de la pointe en acier : 21 mm
Ce produit bénéficie de l’agrément technique européen (ETA Option 1) garantissant sa conformité et sa performance dans le béton fissuré et non fissuré.
En résumé, cette vis béton inox A4 propose une solution fiable, rapide et durable pour des fixations dans le béton, alliant résistance à la corrosion, facilité de pose et performances mécaniques élevées.
Cette vis à tête hexagonale avec embase bénéficie d’une approbation technique européenne (ETA Option 1) pour une utilisation dans du béton fissuré et non fissuré, ce qui atteste de ses performances en traction et cisaillement importantes. Elle est démontable, ce qui la rend idéale pour des fixations temporaires.
La pose est simple et rapide, réalisée à la boulonneuse ou visseuse à chocs, en respectant le couple de serrage recommandé (40 N.m pour le modèle Ø8x90mm). Le perçage préalable du trou dans le béton doit être effectué à la profondeur recommandée (h1 = 95 mm) avec une perceuse à percussion. Il est nécessaire d’éliminer la poussière du trou par soufflage ou brossage avant installation.
Dimensions principales de la vis Ø8x90 mm :
- Diamètre nominal : 8 mm
- Longueur totale : 90 mm
- Profondeur de perçage (h1) : 95 mm
- Profondeur d’ancrage (hef) : 85 mm
- Diamètre de perçage : 8 mm
- Diamètre de passage dans la pièce à fixer : 11 mm
- Couple de serrage d’installation : 40 N.m
- Couple maximal machine : 120 N.m
- Ouverture de clé : 13 mm
- Longueur de la pointe acier : 21 mm
Performances en charge (valeurs calculées pour béton C20/25 à 24-40°C) :
- Résistance en traction dans béton non fissuré : 306 daN
- Résistance en cisaillement dans béton non fissuré : 942 daN
- Résistance en traction dans béton fissuré : 153 daN
- Résistance en cisaillement dans béton fissuré : 942 daN
Applications typiques :
- Étais tirant-poussant, coffrages
- Garde-corps provisoires ou définitifs
- Équipements industriels
- Structures secondaires en bois ou métal (lisses, sabots)
- Chemins de câbles, bandes perforées
Cette vis ne peut être utilisée qu’une seule fois, car la pointe et les filets s’usent lors de la première mise en œuvre, ce qui compromet les performances en cas de réutilisation.
En résumé, ce produit offre une fixation fiable, résistante à la corrosion et adaptée aux environnements exigeants, avec une installation rapide et une grande polyvalence d’usage dans le bâtiment et l’industrie.
- matière : acier inoxydable A4 types 1.4401 et 1.4404 selon norme EN 10263-5
- pointe en acier haute résistance conforme à la norme EN 10263-4
- diamètre nominal : 8 mm
- longueur totale : 90 mm
- diamètre de perçage : 8 mm
- profondeur de perçage recommandée : 95 mm
- profondeur d’ancrage effective : 85 mm
- couple d’installation recommandé : 40 N.m
- taille de la clé : 13 mm
- longueur de la pointe en acier : 21 mm
- fabrication bi-métal pour une durabilité accrue
- pose simple et rapide à la boulonneuse
- vis démontable, idéale pour des fixations temporaires
- tenue optimale avec résistances importantes en traction et cisaillement
- certification ETA option 1 pour béton fissuré et non fissuré
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition et les normes associées à cette vis béton ?
La vis est fabriquée en bi-métal avec un corps en acier inoxydable A4 (types 1.4401 et 1.4404 selon la norme EN 10263-5) et une pointe en acier haute résistance conforme à la norme EN 10263-4. Elle bénéficie de l’agrément technique européen ETA Option 1, garantissant sa conformité pour une utilisation en béton fissuré et non fissuré.
Quelles sont les performances mécaniques de la vis dans le béton ?
Les résistances en traction atteignent jusqu’à 514 daN en béton fissuré et 942 daN en béton non fissuré. En cisaillement, elles peuvent aller jusqu’à 942 daN en béton fissuré et 1 531 daN en béton non fissuré. Ces valeurs sont calculées pour un béton C20/25 à température ambiante entre 24 et 40°C.
Quels sont les paramètres techniques importants pour la mise en œuvre de cette vis ?
Le perçage doit être effectué à une profondeur recommandée de 95 mm pour la version Ø8x90 mm, avec un diamètre de perçage de 8 mm. Le couple de serrage recommandé est de 40 N.m, avec un couple maximal d’installation à 120 N.m. La vis est posée à l’aide d’une visseuse ou boulonneuse à chocs, et le trou doit être nettoyé en éliminant la poussière par brossage métallique ou soufflage à l’air comprimé, répété trois fois.
La vis est-elle réutilisable après installation ?
Non, la vis béton est utilisable une seule fois. La pointe et les filets s’usent lors de la première installation, ce qui empêche de retrouver les performances initiales en cas de réutilisation.
Dans quels contextes professionnels cette vis est-elle la plus adaptée ?
Cette vis est adaptée aux fixations temporaires ou définitives dans le béton, notamment pour les étais tirant-poussant, coffrages, garde-corps, équipements industriels, structures secondaires en bois ou métal, ainsi que pour la pose de chemins de câbles et bandes perforées. Sa résistance à la corrosion et sa tenue mécanique élevée la rendent fiable pour des applications industrielles et de construction nécessitant une fixation solide.
