50 vis béton TH - ATE option 7 - acier zingué - Ø8x60mm - SCELL-IT - EX-92054108060
Référence : S344EX92054108060
Découvrez 50 vis béton TH - ATE option 7 - acier zingué - Ø8x60mm - SCELL-IT - EX-92054108060 disponible à l'achat
Les points clés
- Installation facile grâce au double filet innovant.
- Évacuation rapide des poussières de béton lors du vissage.
- Démontable aisément pour une utilisation pratique.
- Offrant une tenue optimale dans le béton.
22,33 EUR TTC 18,61 EUR HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents
Facile. Double filet pour une installation plus facile et une évacuation rapide des poussières de béton
Pratique. Facilement démontable
Performant. Tenue optimale dans le béton.

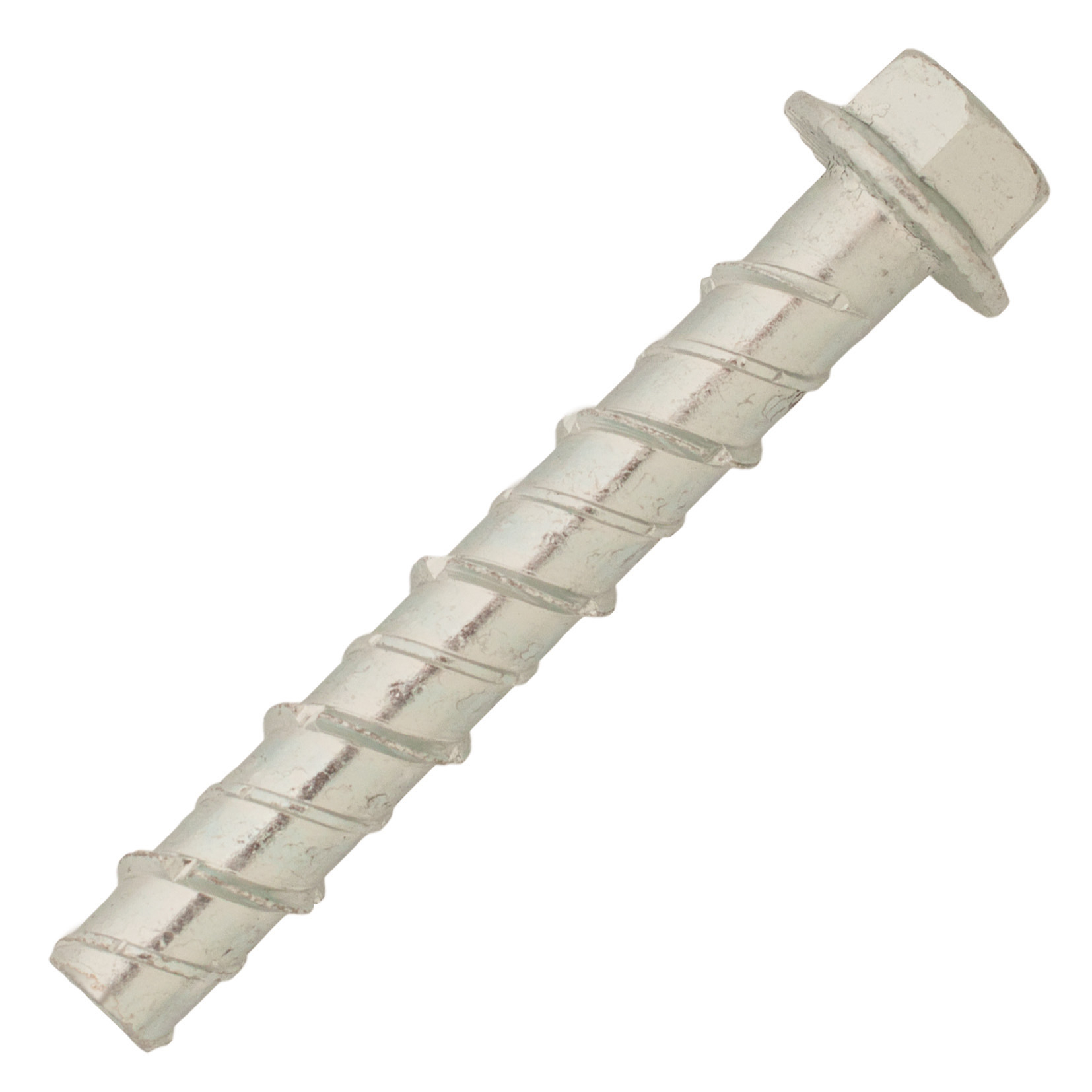

Vis béton acier avec embase BETABOLT SEVEN - ATE option 7, acier zingué, Ø8x60mm.
Description du produit :
La vis béton BETABOLT SEVEN est conçue en acier 20 Mn B4 selon la norme EN10263-4 avec une protection anticorrosion par galvanisation à froid (zinc). Elle possède un double filet facilitant son installation et permettant une évacuation rapide des poussières de béton. Elle est facilement démontable, offrant une pose simple et rapide à la boulonneuse. Sa tenue dans le béton est optimale, avec des résistances élevées en traction et en cisaillement.
Usages et applications :
- Fixations temporaires ou définitives
- Étais tirant-poussant et coffrages
- Garde-corps provisoires ou définitifs
- Équipement industriel
- Structures secondaires en bois ou métalliques (lisses, sabots, etc.)
- Chemins de câbles, bandes perforées
Fonctionnement et mise en œuvre :
- Percer un trou dans le béton non fissuré à l’aide d’une perceuse à percussion, à la profondeur recommandée (h1).
- Éliminer les poussières du trou par brossage métallique ou soufflage à l’air comprimé, répéter 3 fois.
- Visser la vis à travers la pièce à fixer en appliquant le couple de serrage recommandé (tinst) à l’aide d’une visseuse/boulonneuse à chocs.
- La vis béton BETABOLT SEVEN est à usage unique : les filets et pointes carbures s’usent lors de la première installation, empêchant une réutilisation avec les performances initiales.
Caractéristiques techniques détaillées (pour le modèle Ø8x60mm) :
- Diamètre nominal : 8 mm
- Longueur : 60 mm
- Épaisseur maximale à fixer : 20 mm
- Profondeur de perçage (h1) : 50 mm
- Profondeur d’ancrage effective (hef) : 40 mm
- Diamètre de perçage (dcut) : 8 mm
- Diamètre passage dans pièce à fixer (df) : 12 mm
- Couple de serrage recommandé (tinst) : 30 N.m
- Ouverture de clef (SW) : 12 mm
- Pas de filetage (ht) : 10 mm
- Longueur chanfrein (hs) : 5 mm
Performances :
- Résistance en traction dans béton non fissuré : 198 daN
- Résistance en cisaillement dans béton non fissuré : 571 daN
Matériaux et composition :
- Acier 20 Mn B4
- Protection anticorrosion par galvanisation à froid (zinc)
Compatibilités :
- Utilisable uniquement dans du béton non fissuré
- Ne pas réutiliser la vis après première pose
Normes et certifications :
- European Technical Approval (ETA) n°18/0429, option 7
Conditions d’utilisation et recommandations :
- Nettoyer soigneusement le trou avant pose pour garantir une fixation optimale
- Utiliser une visseuse/boulonneuse à chocs avec réglage du couple de serrage adapté
- Respecter les distances minimales entre fixations (entraxe) et par rapport aux bords du support (Cmin, Smin) : pour Ø8mm, entraxe mini 50 mm, distance aux bords mini 50 mm
- Respecter l’épaisseur minimale du support (hmin) : 120 mm pour Ø8 mm
- Usage unique, ne pas réutiliser la vis
Avantages produit :
- Installation facile et rapide grâce au double filet et à la visseuse/boulonneuse
- Démontable, idéal pour fixations temporaires
- Tenue optimale dans le béton, avec résistances élevées en traction et cisaillement
- Protection anticorrosion assurant durabilité
Conditionnement, stockage, conservation :
- Conditionnement en sachets de 50 vis (selon référence produit)
- Stocker dans un endroit sec pour préserver la protection anticorrosion
Informations complémentaires :
- La vis est adaptée pour des températures entre 24°C et 40°C dans du béton C20/25
- Les performances indiquées sont calculées avec coefficients de sécurité selon ETAG001
Cette synthèse reprend les informations techniques et pratiques essentielles pour l’utilisation et la mise en œuvre de la vis béton BETABOLT SEVEN acier zingué Ø8x60mm, garantissant une fixation fiable et conforme aux normes en vigueur.
Description du produit :
La vis béton BETABOLT SEVEN est conçue en acier 20 Mn B4 selon la norme EN10263-4 avec une protection anticorrosion par galvanisation à froid (zinc). Elle possède un double filet facilitant son installation et permettant une évacuation rapide des poussières de béton. Elle est facilement démontable, offrant une pose simple et rapide à la boulonneuse. Sa tenue dans le béton est optimale, avec des résistances élevées en traction et en cisaillement.
Usages et applications :
- Fixations temporaires ou définitives
- Étais tirant-poussant et coffrages
- Garde-corps provisoires ou définitifs
- Équipement industriel
- Structures secondaires en bois ou métalliques (lisses, sabots, etc.)
- Chemins de câbles, bandes perforées
Fonctionnement et mise en œuvre :
- Percer un trou dans le béton non fissuré à l’aide d’une perceuse à percussion, à la profondeur recommandée (h1).
- Éliminer les poussières du trou par brossage métallique ou soufflage à l’air comprimé, répéter 3 fois.
- Visser la vis à travers la pièce à fixer en appliquant le couple de serrage recommandé (tinst) à l’aide d’une visseuse/boulonneuse à chocs.
- La vis béton BETABOLT SEVEN est à usage unique : les filets et pointes carbures s’usent lors de la première installation, empêchant une réutilisation avec les performances initiales.
Caractéristiques techniques détaillées (pour le modèle Ø8x60mm) :
- Diamètre nominal : 8 mm
- Longueur : 60 mm
- Épaisseur maximale à fixer : 20 mm
- Profondeur de perçage (h1) : 50 mm
- Profondeur d’ancrage effective (hef) : 40 mm
- Diamètre de perçage (dcut) : 8 mm
- Diamètre passage dans pièce à fixer (df) : 12 mm
- Couple de serrage recommandé (tinst) : 30 N.m
- Ouverture de clef (SW) : 12 mm
- Pas de filetage (ht) : 10 mm
- Longueur chanfrein (hs) : 5 mm
Performances :
- Résistance en traction dans béton non fissuré : 198 daN
- Résistance en cisaillement dans béton non fissuré : 571 daN
Matériaux et composition :
- Acier 20 Mn B4
- Protection anticorrosion par galvanisation à froid (zinc)
Compatibilités :
- Utilisable uniquement dans du béton non fissuré
- Ne pas réutiliser la vis après première pose
Normes et certifications :
- European Technical Approval (ETA) n°18/0429, option 7
Conditions d’utilisation et recommandations :
- Nettoyer soigneusement le trou avant pose pour garantir une fixation optimale
- Utiliser une visseuse/boulonneuse à chocs avec réglage du couple de serrage adapté
- Respecter les distances minimales entre fixations (entraxe) et par rapport aux bords du support (Cmin, Smin) : pour Ø8mm, entraxe mini 50 mm, distance aux bords mini 50 mm
- Respecter l’épaisseur minimale du support (hmin) : 120 mm pour Ø8 mm
- Usage unique, ne pas réutiliser la vis
Avantages produit :
- Installation facile et rapide grâce au double filet et à la visseuse/boulonneuse
- Démontable, idéal pour fixations temporaires
- Tenue optimale dans le béton, avec résistances élevées en traction et cisaillement
- Protection anticorrosion assurant durabilité
Conditionnement, stockage, conservation :
- Conditionnement en sachets de 50 vis (selon référence produit)
- Stocker dans un endroit sec pour préserver la protection anticorrosion
Informations complémentaires :
- La vis est adaptée pour des températures entre 24°C et 40°C dans du béton C20/25
- Les performances indiquées sont calculées avec coefficients de sécurité selon ETAG001
Cette synthèse reprend les informations techniques et pratiques essentielles pour l’utilisation et la mise en œuvre de la vis béton BETABOLT SEVEN acier zingué Ø8x60mm, garantissant une fixation fiable et conforme aux normes en vigueur.
