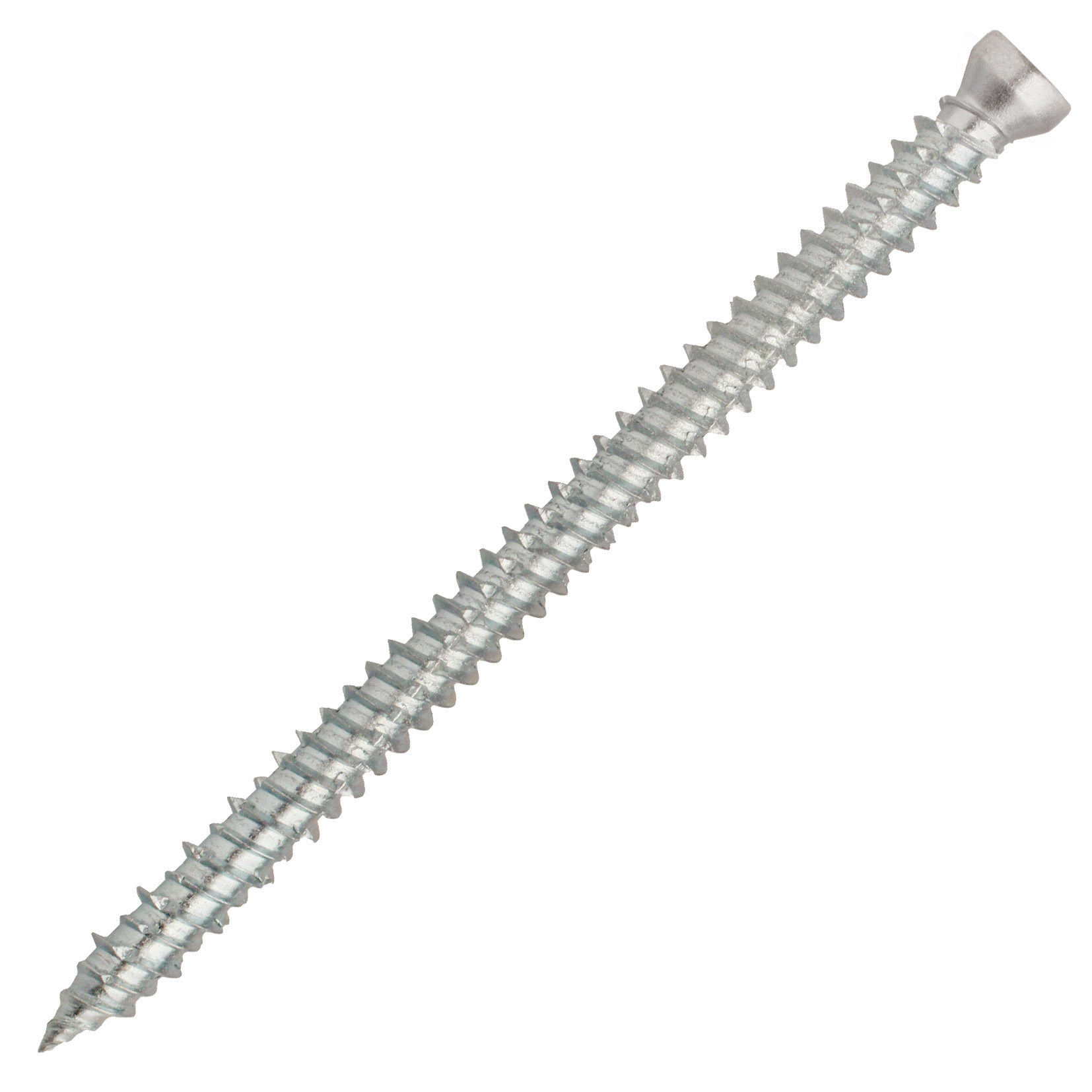

50 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x132mm - SCELL-IT - EX-91157175132
Référence : S344EX91157175132
Découvrez 50 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x132mm - SCELL-IT - EX-91157175132 disponible à l'achat
- Montage rapide sans cheville grâce au filetage spécial.
- Aucune contrainte sur le matériau support lors de l'utilisation.
- Dépose possible pour un retrait sans difficulté.
- Emprunte TORX pour une excellente transmission du couple.
- Large gamme de longueurs disponibles de 40 à 400 mm.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED sont conçues pour un montage rapide, facile et sûr sans utilisation de cheville, grâce à leur filetage spécial.
Ce système permet de fixer directement tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
Fabriquées en acier électrozingué avec une couche de zinc d’au moins 5 μm, ces vis existent également en version inox A4 (référence A4-BTS).
Trois versions sont disponibles : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et version sans tête (VFD-R).
Les vis à tête fraisée sont recommandées pour les huisseries aluminium ou PVC, tandis que la version sans tête est préconisée pour les huisseries bois, offrant une fixation invisible.
Ces vis conviennent également à la fixation d’équerres, sabots, lambourdes et contre-lattage.
Les matériaux support compatibles sont le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante, avec des essais in situ recommandés pour ces dernières.
Le montage s’effectue en perçant un trou au diamètre de 6 mm et à la profondeur recommandée, en insérant la vis à travers la pièce à fixer, puis en vissant jusqu’à ce que la tête soit affleurante.
Les dimensions disponibles pour la version tête fraisée (BTS et VFD-F) vont de 42 mm à 302 mm avec filetage total, et de 372 mm à 402 mm avec filetage partiel.
Pour la version sans tête (VFD-R), la longueur varie de 42 mm à 302 mm avec filetage total.
Le diamètre est de 7,5 mm avec une tolérance de ±0,1 mm.
Les charges admissibles, issues d’essais en conditions réelles, sont de 150 daN en traction sur béton, 100 daN sur brique pleine, 80 daN sur parpaing plein et 20 daN sur brique creuse.
Les vis sont livrées avec un capuchon assurant une bonne tenue sur la tête grâce à l’emprunte TORX, qui garantit une excellente transmission du couple lors du vissage.
Les avantages principaux de ces vis sont un montage rapide sans cheville, aucune contrainte exercée sur le matériau support permettant de réduire les distances au bord et les entraxes, une dépose possible pour un retrait sans difficulté, ainsi qu’une très large gamme de longueurs disponibles de 40 à 400 mm.
Cette solution technique assure une fixation fiable et durable pour les huisseries et accessoires associés, avec une installation simplifiée et des performances adaptées aux matériaux courants du bâtiment.
Fabriquées en acier électrozingué (≥ 5 μm), elles existent également en version inox A4 (référence A4-BTS). Plusieurs versions sont disponibles : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et sans tête (VFD-R). La version tête fraisée est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête, invisible, est préconisée pour les huisseries bois. Ces vis conviennent aussi à la fixation d’équerres, sabots, lambourdes et contre-lattage.
Elles sont adaptées à différents matériaux supports tels que béton, maçonneries pleines et creuses, béton cellulaire et pierres naturelles de densité importante (avec essais in situ recommandés dans ce dernier cas).
La gamme offre une très large plage de longueurs, de 40 mm à 400 mm. La version à tête fraisée BTS est disponible de 42 mm à 302 mm en filetage total, et de 372 mm à 402 mm en filetage partiel. La version sans tête VFD-R couvre de 42 mm à 302 mm en filetage total.
Les dimensions détaillées comprennent un diamètre de 7,5 mm avec des tolérances précises sur les longueurs, diamètres, et autres cotes fonctionnelles (voir tableau technique pages 1 et 2). L’épaisseur maximale des pièces à fixer peut aller jusqu’à 342 mm selon les références.
Les charges admissibles, issues d’essais réalisés sur chantier avec coefficients de sécurité inclus, sont de 150 daN en traction pour le béton, 100 daN pour la brique pleine, 80 daN pour la pierre naturelle, et 20 daN pour la brique creuse.
La mise en œuvre est simple : perçage au diamètre et à la profondeur recommandés, insertion de la vis à travers la pièce à fixer, puis vissage jusqu’à affleurement. Cette méthode garantit une fixation directe, rapide et fiable sans besoin de cheville.
Des accessoires complémentaires sont disponibles, notamment des capuchons de couleur (RAL 8014, 9005, 9010) assurant une bonne tenue sur la tête de vis.
En résumé, ces vis sont idéales pour la fixation directe d’huisseries en bois, métal ou PVC, offrant une solution performante, adaptable à divers supports et conditions, avec une installation facilitée et des performances mécaniques éprouvées.
- matière : acier électrozingué ≥ 5 μm
- versions : tête réduite fraisée (BTS), tête réduite fraisée laquée blanc (VFD-F), sans tête (VFD-R)
- diamètre : 7,5 mm ± 0,1 mm
- longueur : 132 mm (filetage total)
- filetage : total
- type d’emprunte : torx
- compatibilité matériaux support : béton, maçonneries pleines et creuses, béton cellulaire, pierres naturelles de densité importante (essais in situ recommandés)
- charges admissibles : 150 daN en traction sur béton, 100 daN sur brique pleine, 80 daN sur parpaing plein, 20 daN sur brique creuse
- applications : fixation directe d’huisseries bois, métal, PVC, fixation d’équerres, sabots, lambourdes, contre-lattage
- avantages : montage rapide sans cheville grâce au filetage spécial, aucune contrainte sur le matériau support, dépose possible, excellente transmission du couple grâce à l’emprunte TORX
- référence fournisseur : EX-91157175132
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec ces vis de fixation directe ?
Ces vis conviennent au béton, aux maçonneries pleines et creuses, au béton cellulaire ainsi qu’aux pierres naturelles denses. Pour ces dernières, des essais in situ sont recommandés en utilisant les données de montage prévues pour la maçonnerie pleine.
Comment s’effectue la mise en œuvre de ces vis de fixation directe ?
Il faut percer un trou au diamètre et à la profondeur spécifiés (6 mm de diamètre, profondeur minimale 40 mm), puis nettoyer ce trou. La vis est insérée à travers la pièce à fixer dans le trou, puis vissée jusqu’à affleurement de la pièce.
Quelles sont les spécificités du filetage et de la tête de ces vis ?
Ces vis possèdent un filetage total spécial qui permet un montage sans cheville et réduit les contraintes sur le matériau support. L’emprunte TORX TX30 garantit une excellente transmission du couple de vissage. Plusieurs versions existent : tête fraisée, tête fraisée laquée blanc, et sans tête pour fixation invisible.
Quelles sont les performances en charge admissible de ces vis ?
Les charges admissibles en traction et cisaillement ont été validées par des essais chantier incluant les coefficients de sécurité. Ces performances sont adaptées aux matériaux support indiqués et à la profondeur d’ancrage recommandée (102 mm pour la vis Ø7,5x132 mm).
Quels avantages techniques différencient ces vis pour la fixation d’huisseries ?
Le montage est rapide et facile sans cheville, sans contrainte sur le matériau support, ce qui permet de réduire les entraxes et distances au bord. La possibilité de dépose facilite les interventions ultérieures. La large gamme de longueurs (40 à 400 mm) offre une grande adaptabilité.
