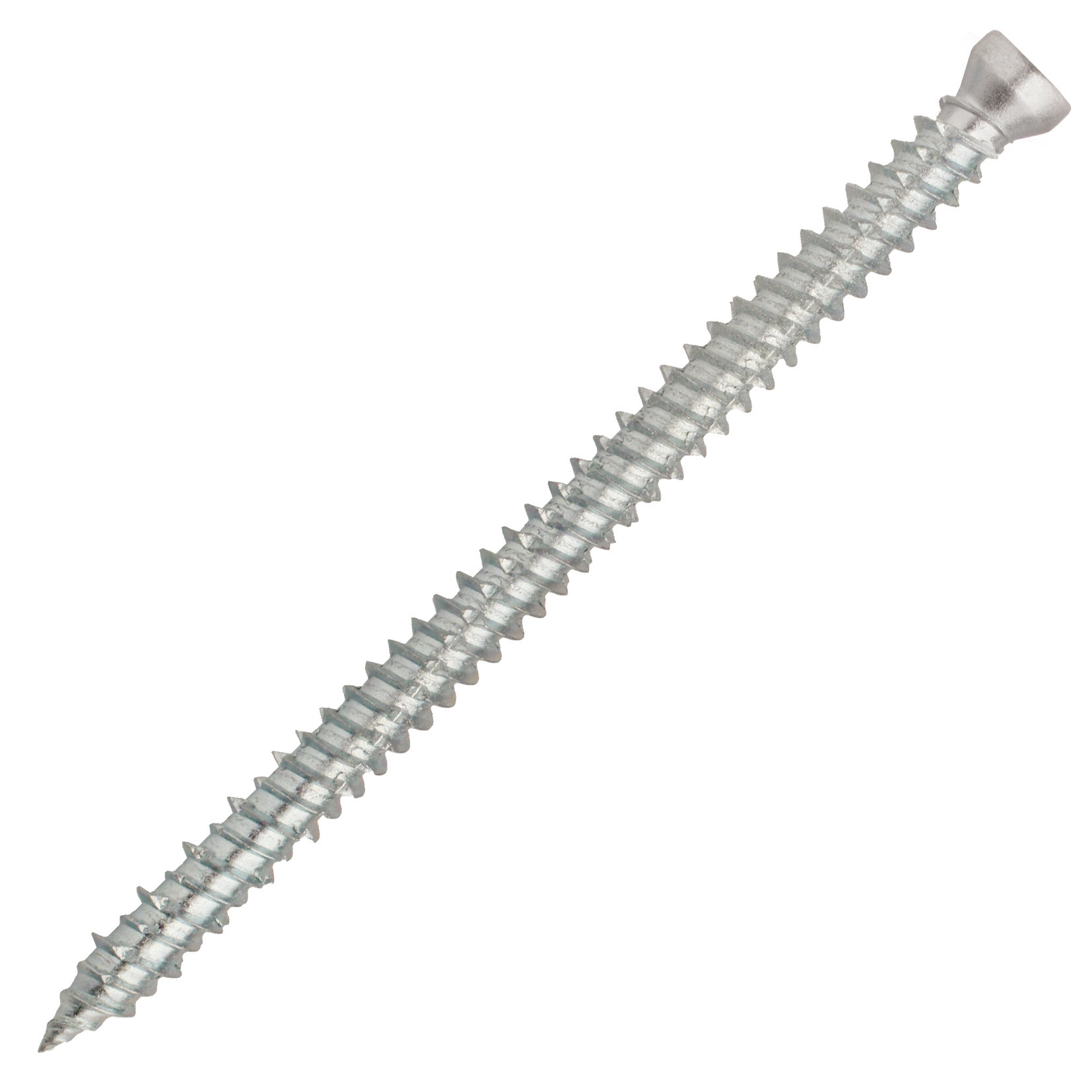

50 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x152mm - SCELL-IT - EX-91157175152
Référence : S344EX91157175152
Découvrez 50 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x152mm - SCELL-IT - EX-91157175152 disponible à l'achat
- Montage rapide sans cheville grâce au filetage spécial.
- Aucune contrainte sur le matériau support lors de l'installation.
- Dépose facile, permettant une réutilisation.
- Empreinte TORX pour une excellente transmission du couple.
- Disponible en longueurs variées de 40 à 400 mm.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED sont conçues pour un montage rapide, facile et sûr sans utilisation de cheville, grâce à un filetage spécial qui limite les contraintes sur le matériau support.
Elles permettent la fixation directe de tous types d’huisseries, notamment en bois, métal et PVC.
La version à tête fraisée (BTS, VFD-F) est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête (VFD-R) assure une fixation invisible, particulièrement adaptée aux huisseries bois.
Ces vis conviennent également pour la fixation d’équerres, sabots, lambourdes et contre-lattage.
Fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm, elles existent aussi en version inox A4 sous la référence A4-BTS.
Trois versions sont disponibles : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F), et sans tête (VFD-R).
Les matériaux supports compatibles incluent le béton, les maçonneries pleines ou creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante, pour lesquelles des essais in situ sont recommandés.
Le montage s’effectue en perçant un trou au diamètre et à la profondeur adaptés, puis en nettoyant ce trou.
La vis est ensuite insérée à travers la pièce à fixer avant d’être vissée jusqu’à affleurer la surface.
L’emprunte TORX garantit une excellente transmission du couple lors du vissage, assurant une pose efficace.
La gamme de longueurs est très large, allant de 40 mm à 400 mm, avec un diamètre constant de 7,5 mm.
Les vis sont disponibles avec filetage total ou partiel selon les versions et dimensions.
Les tolérances dimensionnelles sont de ±1,5 mm sur la longueur, avec un diamètre de perçage compris entre 6 et 8 mm.
Les charges admissibles, issues d’essais réalisés sur chantier et intégrant les coefficients de sécurité, sont de 150 daN en traction pour le béton, 100 daN pour la brique pleine, 80 daN pour la pierre naturelle, et 20 daN pour la brique creuse.
Les principaux avantages de ces vis sont un montage rapide sans cheville, l’absence de contraintes sur le matériau support permettant des distances au bord et entraxes réduits, une dépose possible pour réutilisation, une excellente transmission du couple grâce à l’emprunte TORX, ainsi qu’une large gamme de longueurs adaptées à divers besoins.
Des capuchons colorés sont proposés en accessoires, disponibles selon les références RAL 8014, 9005 et 9010, pour une finition esthétique adaptée aux différentes versions.
Ces vis sont idéales pour des applications légères dans le domaine de la construction et de la menuiserie, offrant une solution performante et fiable pour la fixation directe d’huisseries et d’éléments divers.
Fabriquées en acier électrozingué avec un revêtement ≥ 5μm, elles existent également en version inox A4 (référence A4-BTS). Trois versions sont disponibles : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et sans tête (VFD-R). La tête fraisée est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête permet une fixation invisible, idéale pour les huisseries bois.
Les matériaux supports compatibles incluent le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante (avec essais in situ recommandés dans ce dernier cas).
L’emprunte TORX garantit une excellente transmission du couple lors du vissage, assurant une pose efficace et fiable. La gamme offre une grande variété de longueurs, de 40 à 400 mm, avec un diamètre constant de 7,5 mm.
Les dimensions précises pour la version à tête réduite (BTS) sont les suivantes : diamètre 7,5 mm, longueur 152 mm, profondeur de perçage h1 mini 40 mm, profondeur d’ancrage hef mini 122 mm, épaisseur maximale de la pièce à fixer t fix maxi 50 mm. Le filetage est total et le pas est adapté pour un ancrage optimal.
Les vis supportent des charges admissibles importantes, avec des valeurs indicatives d’essais d’arrachement en traction et cisaillement intégrant les coefficients de sécurité. Par exemple, elles supportent jusqu’à 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse.
La mise en œuvre consiste à percer au diamètre et à la profondeur recommandés, nettoyer le trou, insérer la vis à travers la pièce à fixer, puis visser jusqu’à ce que la tête soit affleurante à la surface. La dépose est possible si nécessaire.
Des produits complémentaires sont proposés, notamment des capuchons de finition colorés selon les teintes RAL 8014, 9005, 9010, adaptés aux versions à tête fraisée ou sans tête, pour une finition esthétique et fonctionnelle.
En résumé, ces vis de fixation directe BETASPEED en acier zingué allient robustesse, facilité de pose, polyvalence d’usage et adaptabilité à différents matériaux supports, offrant une solution fiable pour la fixation d’huisseries et éléments de construction légers.
- matière : acier électrozingué ≥ 5 μm (version inox A4 disponible sous référence A4-BTS)
- versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F), sans tête (VFD-R)
- diamètre : 7,5 mm
- longueur : de 42 mm à 402 mm selon version et type de filetage (filetage total ou partiel)
- type de filetage : total ou partiel selon longueur
- diamètre de perçage : 6 mm à 8 mm
- profondeur d’ancrage (hef) mini : de 30 mm à 372 mm selon longueur
- profondeur de perçage (h1) mini : 40 mm
- épaisseur de la pièce à fixer (t fix) maxi : de 12 mm à 342 mm selon version
- empreinte : TORX TX30
- charges admissibles en traction : 150 daN béton, 100 daN brique pleine, 80 daN pierre naturelle, 20 daN brique creuse
- matériaux support compatibles : béton, maçonneries pleines ou creuses, béton cellulaire, pierres naturelles de densité importante (essais in situ recommandés)
- applications : fixation directe d’huisseries bois, métal, PVC, fixation d’équerres, sabots, lambourdes, contre-lattage
- marque : SCELL-IT
- référence fournisseur : EX-91157175152
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec ces vis de fixation directe SCELL-IT ?
Ces vis conviennent pour le béton, les maçonneries pleines et creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante, sous réserve d’essais in situ. Elles assurent une fixation fiable sur ces supports sans contrainte.
Comment se déroule la mise en œuvre de ces vis à tête réduite Ø7,5x152 mm ?
Il faut percer un trou au diamètre de 6 mm et à la profondeur recommandée (au minimum 50 mm), puis nettoyer ce trou. La vis est ensuite insérée à travers la pièce à fixer et vissée jusqu’à ce que la tête soit affleurante à la surface.
Quelles sont les performances de charge admissibles selon le matériau support ?
Les charges admissibles sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse, avec coefficients de sécurité inclus. Ces valeurs sont issues d’essais d’arrachement réalisés en conditions réelles.
Quels sont les avantages techniques spécifiques de ces vis par rapport à une fixation avec cheville ?
Le filetage spécial permet un montage rapide et facile sans cheville, sans générer de contraintes dans le matériau support, ce qui autorise des distances au bord et entraxes réduits. De plus, la dépose est possible pour réutilisation.
Comment l’emprunte TORX influence-t-elle la qualité de vissage ?
L’emprunte TORX garantit une excellente transmission du couple de vissage, limitant ainsi le risque de dérapage et d’endommagement de la tête de vis pour un vissage plus efficace et sécurisé.
Quelles sont les différentes versions disponibles et leurs applications recommandées ?
La version à tête fraisée est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête est adaptée aux huisseries bois pour une fixation invisible. Une version tête fraisée laquée blanc est également disponible.
