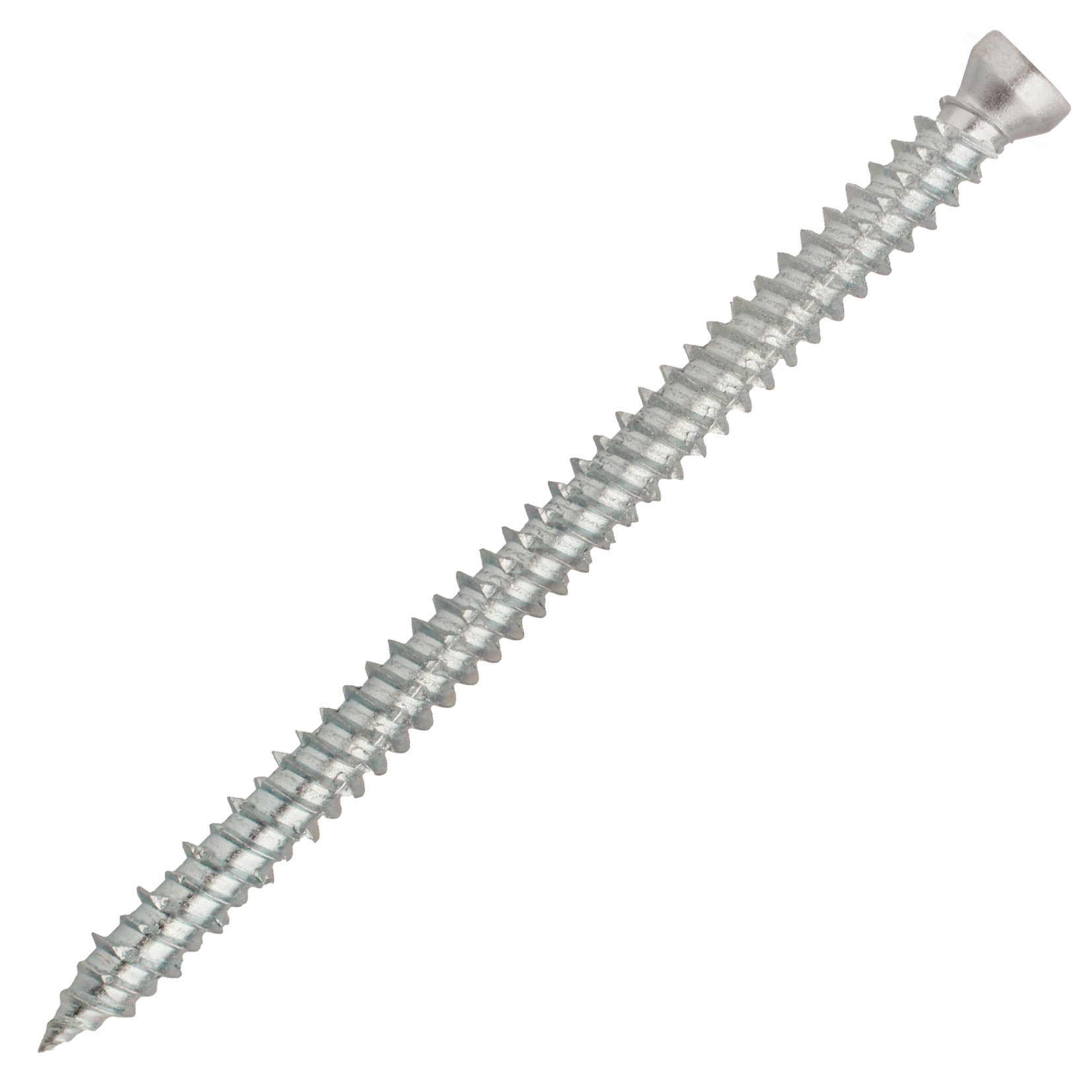

50 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x182mm - SCELL-IT - VFD75182R
Référence : S344VFD75182R
Découvrez 50 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x182mm - SCELL-IT - VFD75182R disponible à l'achat
- Montage rapide et facile sans cheville grâce au filetage spécial.
- Aucune contrainte dans le matériau support pour entraxes réduits.
- Dépose possible pour une flexibilité d'utilisation.
- Emprunte TORX pour une excellente transmission du couple.
- Longueurs disponibles de 40 à 400 mm pour différents besoins.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED sont spécialement conçues pour un montage rapide, facile et sûr sans utilisation de cheville, grâce à un filetage spécial qui évite toute contrainte dans le matériau support.
Elles permettent la fixation directe de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
Le filetage spécial réduit la distance au bord et l’entraxe, optimisant ainsi la pose.
La dépose des vis est possible, offrant une flexibilité d’utilisation.
L’emprunte TORX garantit une excellente transmission du couple lors du vissage pour un montage efficace.
Cette gamme propose une très large variété de longueurs, de 40 mm à 400 mm, adaptées à différents besoins.
Fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm, ces vis existent également en version inox A4 (référence A4-BTS).
Trois versions sont disponibles : tête fraisée (BTS) recommandée pour huisseries aluminium ou PVC, tête fraisée laquée blanc (VFD-F), et version sans tête (VFD-R) permettant une fixation invisible, préconisée pour huisseries bois.
Ces vis conviennent à la fixation de châssis, huisseries, équerres, sabots, lambourdes et contre-lattage.
Elles peuvent être utilisées sur des matériaux supports variés tels que béton, maçonneries pleines ou creuses, béton cellulaire et pierres naturelles de densité importante (avec essais in situ recommandés pour ces dernières).
La mise en œuvre se réalise en perçant un trou au diamètre et à la profondeur recommandés, puis en insérant la vis à travers la pièce à fixer dans le trou foré, avant de visser jusqu’à ce que la tête soit affleurante.
Pour la référence Ø7,5 mm x 182 mm, la vis présente un filetage total, une profondeur d’ancrage minimale (hef) de 122 mm et une profondeur de perçage (h1) de 152 mm.
Les tolérances dimensionnelles sont de ±1,5 mm pour la longueur et ±0,1 mm pour le diamètre.
Les charges admissibles, issues d’essais d’arrachement réalisés sur chantier et intégrant les coefficients de sécurité, sont de 150 daN en traction pour le béton, 100 daN pour la brique pleine, 80 daN pour la pierre naturelle dense, et 20 daN pour la brique creuse.
Le conditionnement comprend un capuchon assurant une bonne tenue sur la tête de vis grâce à l’emprunte TORX.
En résumé, ces vis de fixation directe en acier zingué allient robustesse, facilité de pose et polyvalence d’usage, adaptées aux fixations d’huisseries et éléments de construction sur une large gamme de supports.
Ces vis sont compatibles avec des matériaux supports variés tels que le béton, les maçonneries pleines ou creuses, le béton cellulaire et les pierres naturelles denses, avec une recommandation de réaliser des essais in situ pour ces dernières.
La vis proposée, référence VFD75182R, a un diamètre de 7,5 mm et une longueur totale de 182 mm avec filetage total. Elle présente une tête réduite sans tête visible, adaptée notamment aux huisseries bois pour une fixation invisible. La profondeur d’ancrage recommandée est de 152 mm, avec un perçage de 40 mm de profondeur et un diamètre de perçage de 6 mm.
Les dimensions précises sont les suivantes : diamètre 7,5 mm (±0,1), empreinte TORX TX30, hauteur de tête 6,5 mm (±0,2), et autres tolérances respectées selon les standards indiqués. La vis supporte des charges admissibles importantes, avec des valeurs d’arrachement et de cisaillement validées en chantier, intégrant les coefficients de sécurité.
Les avantages techniques incluent l'absence de contraintes sur le matériau support, permettant de réduire les distances au bord et entre axes, ainsi que la possibilité de dépose. La gamme BETASPEED offre une large variété de longueurs, de 40 mm à 400 mm, adaptées à différentes applications.
La mise en œuvre s’effectue en perçant au diamètre et à la profondeur spécifiés, en nettoyant le trou, puis en insérant la vis à travers la pièce à fixer avant de visser jusqu’à ce que la tête soit affleurante. Ce système garantit une fixation solide et durable dans divers matériaux de construction.
Des produits complémentaires, tels que des capuchons de différentes couleurs (RAL 8014, 9005, 9010) sont disponibles pour les versions à tête fraisée, assurant une finition esthétique et une meilleure tenue sur la tête de vis.
Cette vis de fixation directe répond aux exigences techniques et pratiques des professionnels du bâtiment pour la pose d’huisseries et autres éléments nécessitant une fixation fiable, rapide et soignée.
- matière : acier électrozingué ≥ 5 μm
- filetage : total
- diamètre : 7,5 mm
- longueur : 182 mm
- profondeur d’ancrage minimale (hef) : 122 mm
- profondeur de perçage (h1) : 152 mm
- épaisseur maximale de la pièce à fixer (t fix) : 60 mm
- version : tête réduite
- emprunte : torx
- charge admissible en traction : 150 daN béton, 100 daN brique pleine, 80 daN pierre naturelle dense, 20 daN brique creuse
- tolérances dimensionnelles : ±1,5 mm longueur, ±0,1 mm diamètre
- référence fournisseur : VFD75182R
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales des vis de fixation directe huisserie SCELL-IT VFD75182R ?
Ces vis en acier électrozingué de 7,5 mm de diamètre et 182 mm de longueur possèdent un filetage total permettant un montage rapide et facile sans cheville. Leur tête réduite avec empreinte TORX assure une excellente transmission du couple au vissage. Elles sont conçues pour une fixation directe sur divers matériaux supports comme le béton, les maçonneries pleines ou creuses, le béton cellulaire et les pierres naturelles denses.
Quels matériaux peuvent être fixés avec cette vis et sur quels supports ?
La vis VFD75182R est adaptée à la fixation directe d’huisseries en bois, métal et PVC, ainsi qu’à la fixation d’équerres, sabots, lambourdes et contre-lattage. Elle convient aux supports en béton, maçonneries pleines ou creuses, béton cellulaire et pierres naturelles de densité importante, avec une recommandation d’essais in situ pour ces dernières.
Quelles sont les recommandations de perçage et d’ancrage pour ce modèle ?
Le perçage doit être réalisé à un diamètre de 6 mm et une profondeur de 40 mm. La profondeur d’ancrage recommandée est de 152 mm, avec une épaisseur maximale de la pièce à fixer de 50 mm. Le vissage s’effectue jusqu’à ce que la tête soit affleurante à la pièce à fixer.
Quelles sont les performances en charge admissible de cette vis ?
Les charges admissibles, issues d’essais sur chantier avec coefficients de sécurité intégrés, sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse. Ces valeurs concernent la traction et le cisaillement pour la profondeur d’ancrage standard.
Quels avantages techniques offre l’empreinte TORX sur cette vis ?
L’empreinte TORX garantit une excellente transmission du couple lors du vissage, ce qui facilite le montage rapide et limite le risque d’arrachement de la tête. Elle contribue aussi à la possibilité de déposer la vis si nécessaire.
