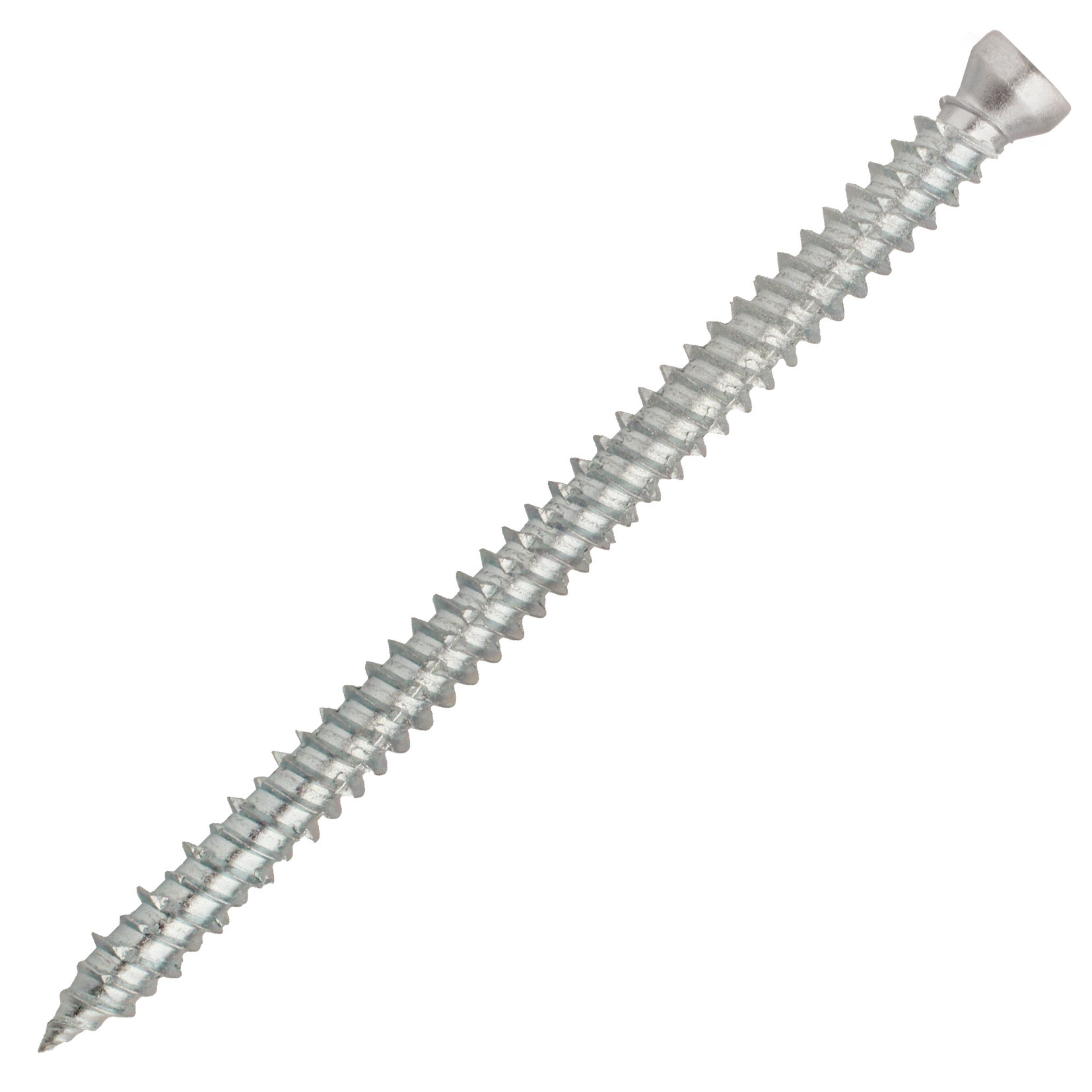

50 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x252mm - SCELL-IT - VFD75252R
Référence : S344VFD75252R
Découvrez 50 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x252mm - SCELL-IT - VFD75252R disponible à l'achat
- Montage rapide et sans cheville grâce au filetage spécial.
- Aucune contrainte sur le matériau support pour facilité d'utilisation.
- Emprunte TORX offrant une excellente transmission du couple.
- Dépose possible pour une flexibilité d'usage.
- Disponible en longueurs variées de 40 à 400 mm.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED sont conçues pour un montage rapide, sûr et sans cheville grâce à un filetage spécial qui limite les contraintes sur le matériau support.
Ces vis permettent la fixation directe de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
La version à tête fraisée est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête offre une fixation invisible, particulièrement adaptée aux huisseries bois.
Ces vis sont également utilisées pour la fixation d’équerres, sabots, lambourdes et contre-lattage.
Fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm, elles existent aussi en version inox A4 (référence A4-BTS).
Trois versions sont disponibles : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et sans tête (VFD-R).
Les matériaux support compatibles comprennent le béton, les maçonneries pleines ou creuses, le béton cellulaire ainsi que les pierres naturelles à haute densité (avec essais in situ recommandés pour ces dernières).
L’emprunte TORX garantit une excellente transmission du couple lors du vissage, assurant une pose efficace et fiable.
La gamme couvre une large plage de longueurs, de 40 mm à 400 mm, avec des diamètres de 7,5 mm pour le modèle présenté.
La référence VFD75252R correspond à une vis sans tête de diamètre 7,5 mm et longueur totale de 252 mm avec filetage total.
Les tolérances dimensionnelles sont respectées avec un diamètre nominal de 7,5 mm ± 0,1 mm.
La mise en œuvre s’effectue en perçant un trou au diamètre et à la profondeur recommandés, en insérant la vis à travers la pièce à fixer, puis en vissant jusqu’à ce que la tête soit affleurante avec la pièce.
Les charges admissibles, validées par des essais chantier, sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse, intégrant les coefficients de sécurité.
Les avantages principaux de ce produit sont un montage rapide sans cheville, l’absence de contraintes sur le matériau support permettant de réduire les distances au bord et entre axes, la possibilité de dépose, ainsi qu’une large gamme de longueurs.
Des produits complémentaires sont disponibles pour la finition, notamment des capuchons colorés aux teintes RAL 8014, RAL 9005 et RAL 9010, adaptés aux versions VFD-F, BTS et VFD-R.
Cette vis de fixation directe est idéale pour des applications légères nécessitant une fixation rapide, fiable et esthétique, notamment dans le domaine des huisseries et des structures légères.
Fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm, elles existent également en version inox A4. La vis VFD75252R possède une tête réduite sans tête visible (version VFD-R), assurant une fixation discrète, particulièrement adaptée aux huisseries bois.
Les caractéristiques techniques précises sont les suivantes :
- Diamètre : 7,5 mm
- Longueur totale : 252 mm
- Filetage total
- Profondeur d’ancrage (hef) : 212 mm
- Diamètre de perçage recommandé : 6 mm
- Empreinte TORX TX30 garantissant une excellente transmission du couple de vissage
- Tolérances dimensionnelles précises (ex. diamètre 7,5 ± 0,1 mm)
Ces vis conviennent pour une utilisation sur béton, maçonneries pleines, maçonneries creuses, béton cellulaire et pierres naturelles denses (avec essais in situ recommandés pour ces dernières). Elles assurent une fixation fiable avec des distances au bord et entraxes réduits.
Les charges admissibles, basées sur des essais en traction et cisaillement avec coefficients de sécurité inclus, sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse.
La mise en œuvre se fait par perçage au diamètre et à la profondeur recommandés, insertion de la vis à travers la pièce à fixer, puis vissage jusqu’à affleurement. La vis est démontable.
La gamme BETASPEED propose une large variété de longueurs de 40 à 400 mm, avec différentes versions de tête (tête fraisée, tête fraisée laquée blanc, sans tête) adaptées aux différents types d’huisseries et exigences esthétiques.
Les avantages principaux sont :
- Montage rapide et facile sans cheville
- Aucune contrainte dans le matériau support
- Dépose possible
- Transmission optimale du couple grâce à l’empreinte TORX
- Large gamme de longueurs et de versions
Cette vis est donc un système de fixation performant, fiable et polyvalent, spécialement conçu pour la fixation directe d’huisseries dans divers matériaux, garantissant une installation propre, solide et esthétique.
- matériau : acier électrozingué ≥ 5 μm
- versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F), sans tête (VFD-R)
- diamètre : 7,5 mm ± 0,1 mm
- longueur totale : 252 mm
- type de filetage : total
- filetage spécial pour montage rapide et sans cheville
- emprunte : TORX
- profondeur d’ancrage (hef) mini : 222 mm
- diamètre de perçage recommandé : 6 mm
- épaisseur pièce à fixer (tfix) maxi : 192 mm
- matériaux support compatibles : béton, maçonneries pleines ou creuses, béton cellulaire, pierres naturelles de densité importante (avec essais in situ recommandés)
- charges admissibles : 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein, 20 daN en brique creuse
- applications : fixation directe de huisseries bois, métal ou PVC, fixation d’équerres, sabots, lambourdes, contre-lattage
- référence fournisseur : VFD75252R
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux supports compatibles avec les vis de fixation directe SCELL-IT VFD75252R ?
Ces vis conviennent au béton, aux maçonneries pleines et creuses, au béton cellulaire, ainsi qu’aux pierres naturelles de densité importante (avec recommandation d’essais in situ pour ces dernières). Elles assurent une fixation fiable sur ces matériaux sans générer de contraintes.
Comment se déroule la mise en œuvre de ces vis de fixation directe sans cheville ?
Il faut percer au diamètre de 6 mm et à une profondeur minimale de 40 mm, puis insérer la vis à travers la pièce à fixer dans le trou foré. Le vissage s’effectue jusqu’à ce que la vis soit affleurante à la pièce, sans utiliser de cheville, grâce au filetage spécial.
Quelles sont les caractéristiques dimensionnelles et mécaniques spécifiques de la vis VFD75252R ?
La vis a un diamètre extérieur de 7,5 mm, une longueur totale de 252 mm avec filetage total, une profondeur d’ancrage minimale de 212 mm et une épaisseur maximale de pièce à fixer de 192 mm. Les charges admissibles sont 150 daN en traction pour le béton, 100 daN pour la brique pleine, 80 daN pour la pierre naturelle et 20 daN pour la brique creuse.
Quels sont les avantages techniques offerts par l’emprunte TORX sur ces vis ?
L’emprunte TORX garantit une excellente transmission du couple lors du vissage, ce qui facilite le montage rapide et sûr, tout en limitant le risque de dérapage et d’endommagement de la tête de vis.
Dans quels cas la version sans tête de la vis est-elle recommandée ?
La version sans tête (VFD-R) permet une fixation invisible et est particulièrement adaptée aux huisseries en bois, offrant une solution discrète et esthétique tout en assurant une fixation solide.
Quelles sont les limites d’utilisation à respecter lors de la fixation avec ces vis ?
Il est important de respecter les profondeurs de perçage et d’ancrage minimales indiquées (40 mm et 212 mm respectivement) ainsi que le diamètre de perçage de 6 mm. Pour les pierres naturelles, des essais in situ sont recommandés avant utilisation.
