50 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x302mm - SCELL-IT - VFD75302R
Référence : S344VFD75302R
Découvrez 50 vis de fixation directe huisserie - tête réduite - acier zingué - Ø7,5x302mm - SCELL-IT - VFD75302R disponible à l'achat
- Montage rapide et facile sans cheville grâce au filetage spécial
- Aucune contrainte sur le matériau support lors de la mise en œuvre
- Emprunte TORX pour une excellente transmission du couple
- Dépose possible pour un démontage aisée
- Disponible en longueur de 40 à 400 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

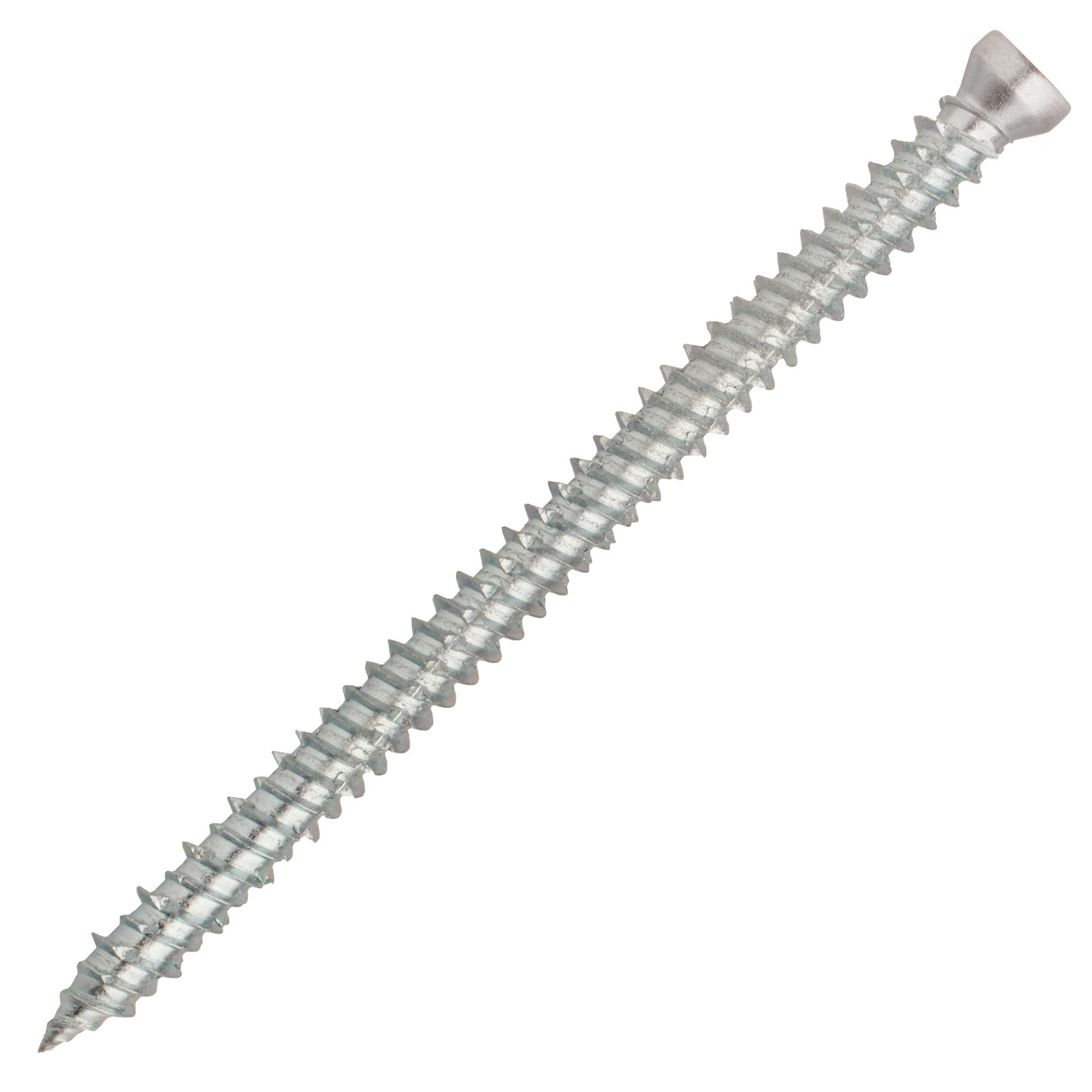

Les 50 vis de fixation directe huisserie SCELL-IT, modèle VFD75302R, sont conçues pour une fixation rapide et fiable de tous types d’huisseries, notamment en bois, métal ou PVC.
Ces vis sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 µm garantissant une bonne résistance à la corrosion.
Elles présentent un diamètre de 7,5 mm avec une tolérance de ±0,1 mm et une longueur totale de 302 mm avec une tolérance de ±1,5 mm.
Le filetage est total, assurant une fixation efficace sur toute la longueur.
La tête réduite est adaptée pour une fixation discrète et possède une empreinte TORX TX30 qui garantit une excellente transmission du couple de vissage.
Le perçage recommandé pour la pose est de 6 mm de diamètre avec une profondeur minimale de 40 mm.
La profondeur d’ancrage (hef) minimale est de 272 mm, avec une épaisseur maximale de la pièce à fixer de 50 mm.
Ces vis permettent la fixation directe sans cheville, grâce à un filetage spécial qui évite les contraintes dans le matériau support.
Cette caractéristique permet de réduire les distances au bord et les entraxes lors de la mise en œuvre.
La dépose est possible, facilitant ainsi un démontage si nécessaire.
Les matériaux supports compatibles sont le béton, les maçonneries pleines ou creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante (avec recommandation d’essais in situ pour ces dernières).
Les performances ont été validées par des essais d’arrachement en conditions chantier, incluant les coefficients de sécurité.
Les charges admissibles en traction sont de 150 daN pour le béton, 100 daN pour la brique pleine, 80 daN pour la pierre naturelle dense et 20 daN pour la brique creuse.
La mise en œuvre consiste à percer au diamètre et à la profondeur recommandés, nettoyer le trou, insérer la vis à travers la pièce à fixer, puis visser jusqu’à ce que la tête soit affleurante.
Les avantages principaux de ces vis sont un montage rapide et facile sans cheville, l’absence de contraintes sur le matériau support, la possibilité de dépose, une excellente transmission du couple grâce à l’empreinte TORX, ainsi qu’une très large gamme de longueurs disponibles de 40 à 400 mm.
Le conditionnement se fait en lot de 50 vis, offrant une solution fiable et efficace pour la fixation d’huisseries et d’éléments de construction compatibles avec une large variété de matériaux supports et d’applications.
Ces vis conviennent à des matériaux supports variés tels que béton, maçonneries pleines ou creuses, béton cellulaire et pierres naturelles denses (avec essais in situ recommandés dans ce dernier cas). Leur filetage total ou partiel s’étend sur des longueurs allant de 40 à 400 mm, avec un diamètre de 7,5 mm pour le modèle présenté (VFD75302R : tête réduite, acier zingué, longueur 302 mm).
Le montage s’effectue en perçant au diamètre et profondeur adaptés, en insérant la vis à travers la pièce à fixer puis en vissant jusqu’à ce qu’elle soit affleurante. L’emprunte TORX garantit une excellente transmission du couple de vissage, assurant une mise en œuvre aisée et fiable. Ces vis n’exercent aucune contrainte sur le matériau support, ce qui permet de réduire les distances au bord et les entraxes, tout en offrant la possibilité de dépose.
Les dimensions précises du modèle VFD75302R sont les suivantes : diamètre 7,5 mm, longueur totale 302 mm avec filetage total, profondeur d’ancrage recommandée 272 mm, diamètre de perçage 6 mm, épaisseur maximale de la pièce à fixer 242 mm. Les tolérances dimensionnelles sont rigoureuses, garantissant une qualité constante.
Les charges admissibles ont été déterminées par essais sur chantier, incluant les coefficients de sécurité. Elles sont de 150 daN en traction sur béton, 100 daN sur brique pleine, 80 daN sur parpaing plein et 20 daN sur brique creuse.
Ce produit bénéficie d’une large gamme de coloris de capuchons (RAL 8014, 9005, 9010) pour les versions tête fraisée et tête laquée blanche, permettant une adaptation esthétique.
En résumé, cette vis de fixation directe offre une solution performante, polyvalente et facile à mettre en œuvre pour la fixation d’huisseries et d’éléments de construction sur divers supports, alliant robustesse, rapidité et qualité d’installation.
- matériau : acier électrozingué avec revêtement ≥ 5 µm
- diamètre : 7,5 mm ± 0,1 mm
- longueur : 302 mm ± 1,5 mm
- filetage : total
- tête : tête réduite avec empreinte TORX TX30
- profondeur de perçage recommandée (h1) : 6 mm
- profondeur minimale d’ancrage (hef) : 272 mm
- épaisseur maximale de la pièce à fixer (tfix) : 50 mm
- résistance à la corrosion garantie par un revêtement d’au moins 5 µm
- compatible avec béton, maçonneries pleines ou creuses, béton cellulaire, pierres naturelles de densité importante (essais in situ recommandés pour ces dernières)
- charge admissible en traction : 150 daN pour béton, 100 daN pour brique pleine, 80 daN pour pierre naturelle dense, 20 daN pour brique creuse
- filetage spécial permettant une fixation directe sans cheville
- possibilité de dépose facilitant le démontage
- marque : SCELL-IT
- référence fournisseur : VFD75302R
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales des vis de fixation directe huisserie SCELL-IT VFD75302R ?
Ces vis en acier électrozingué de diamètre 7,5 mm et longueur 302 mm possèdent un filetage total et une tête réduite avec empreinte TORX TX30. Leur filetage spécial permet un montage rapide sans cheville, sans contrainte sur le matériau support, avec des distances au bord et entraxes réduits. Elles sont déposable et adaptées à divers matériaux supports comme le béton, maçonneries pleines ou creuses, béton cellulaire et pierres naturelles denses.
Quels matériaux support et types d’huisseries sont compatibles avec ces vis ?
Les vis sont conçues pour la fixation directe de huisseries en bois, métal ou PVC. Elles conviennent également pour fixer équerres, sabots, lambourdes et contre-lattage. Les matériaux support recommandés incluent béton, maçonneries pleines et creuses, béton cellulaire, ainsi que pierres naturelles de densité importante (avec essais in situ conseillés).
Comment se déroule la mise en œuvre de ces vis ?
Il faut percer le matériau support au diamètre et à la profondeur recommandés (diamètre 6 mm, profondeur 40 mm pour cette référence). Ensuite, insérer la vis à travers la pièce à fixer dans le trou foré puis visser jusqu’à ce que la tête soit affleurante à la pièce. L’emprunte TORX garantit une excellente transmission du couple lors du vissage.
Quelles sont les performances mécaniques et les limites d’utilisation ?
La profondeur d’ancrage recommandée est de 272 mm avec une épaisseur maximale de la pièce à fixer de 242 mm. Les charges admissibles en traction peuvent atteindre 150 daN sur béton. Ces valeurs sont issues d’essais sur chantier et incluent les coefficients de sécurité.
Quels sont les avantages techniques distinctifs de ce produit ?
Le filetage spécial permet un montage sans cheville rapide et fiable, sans générer de contraintes sur le matériau support. La dépose est possible, facilitant le démontage. L’emprunte TORX assure une transmission optimale du couple de vissage, réduisant les risques de dérapage et facilitant l’installation.
