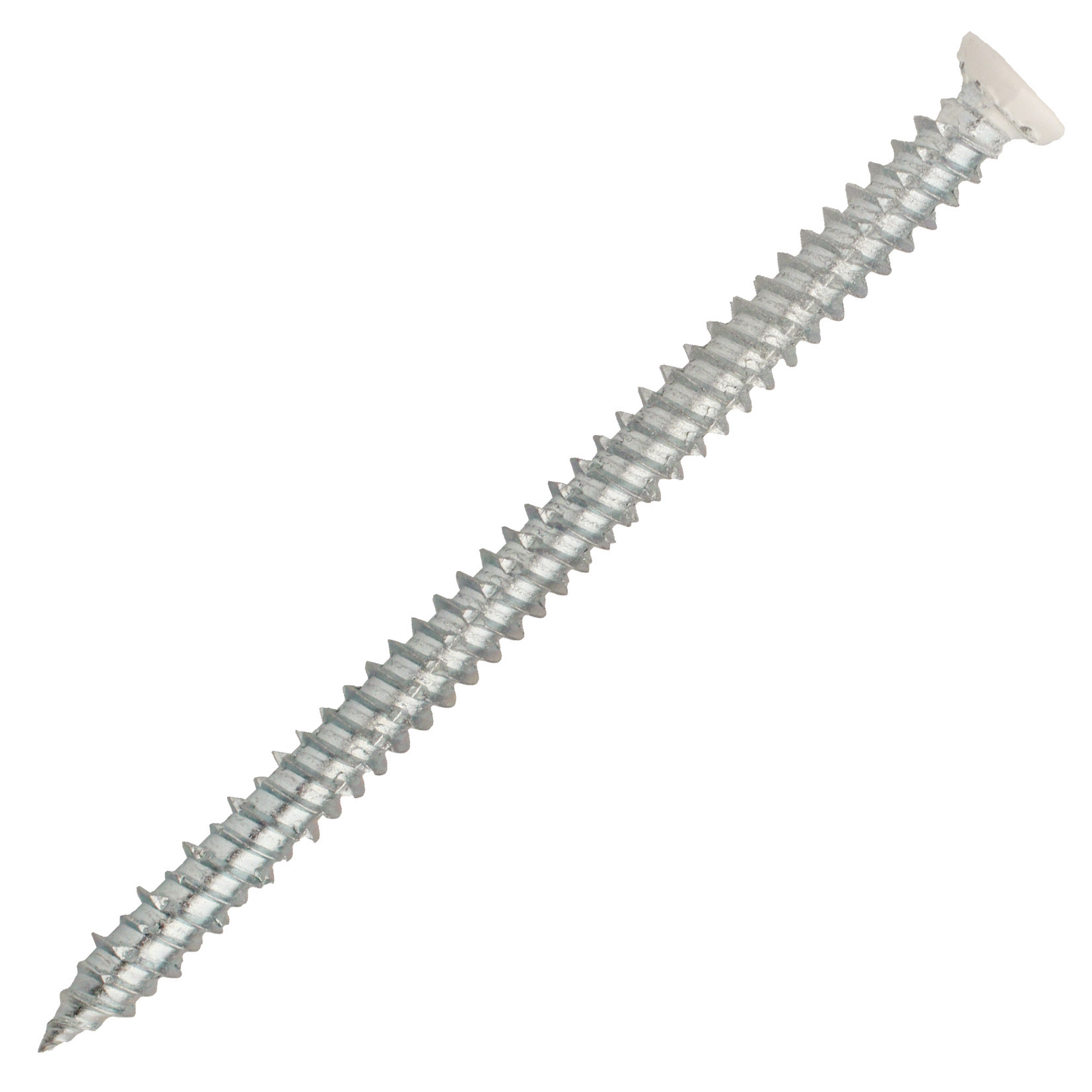

50 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x132mm - SCELL-IT - EX-91153975132
Référence : S344EX91153975132
Découvrez 50 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x132mm - SCELL-IT - EX-91153975132 disponible à l'achat
- Montage rapide et facile sans besoin de cheville.
- Filetage spécial pour une meilleure fixation dans le support.
- Distance réduite au bord et entraxe minimal lors de l'usage.
- Emprunte TORX pour une transmission optimale du couple.
- Disponibles en plusieurs longueurs, de 40 à 400 mm.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED sont conçues pour un montage rapide, facile et sûr sans nécessiter de cheville, grâce à un filetage spécial assurant une fixation optimale dans le matériau support.
Elles permettent la fixation directe de tous types d’huisseries, notamment en bois, métal et PVC.
La version à tête fraisée laquée blanc est particulièrement recommandée pour les huisseries aluminium ou PVC.
La version sans tête offre une fixation invisible, idéale pour les huisseries bois.
Ces vis sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm.
Une version en inox A4 est également disponible sous la référence A4-BTS.
Les matériaux support compatibles comprennent le béton, les maçonneries pleines ou creuses, le béton cellulaire ainsi que les pierres naturelles de densité importante, pour lesquelles des essais in situ sont recommandés en se basant sur les données de montage des maçonneries pleines.
Le filetage peut être total ou partiel selon la longueur de la vis, qui varie de 40 mm à 400 mm.
Le modèle présenté possède un diamètre nominal de 7,5 mm avec une tolérance de ±0,1 mm, et une longueur de 132 mm.
La profondeur de perçage recommandée est de 40 mm minimum.
L’emprunte TORX (TX30) garantit une excellente transmission du couple lors du vissage, assurant un montage rapide et efficace.
Le système de fixation n’exerce aucune contrainte sur le matériau support, ce qui permet de réduire la distance au bord et l’entraxe des fixations.
La dépose des vis est également possible.
La mise en œuvre se réalise en perçant un trou au diamètre et à la profondeur recommandés, en insérant la vis à travers la pièce à fixer, puis en vissant jusqu’à ce que la tête soit affleurante.
Ces vis supportent des charges admissibles importantes, validées par des essais d’arrachement en traction et cisaillement, avec coefficients de sécurité intégrés.
Elles conviennent à la fixation de châssis, huisseries, équerres, sabots, lambourdes et contre-lattage.
Le produit est disponible en plusieurs longueurs et versions adaptées à différents usages, et est compatible avec divers supports.
Enfin, une gamme de capuchons de finition est proposée en plusieurs coloris RAL pour assurer une esthétique soignée.
Ces vis de fixation directe BETASPEED allient robustesse, facilité d’installation et polyvalence pour des applications de fixation légère fiables et durables.
Ces vis sont fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm, et sont également disponibles en version inox A4 (référence A4-BTS). Elles se déclinent en plusieurs versions : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et version sans tête (VFD-R). La tête fraisée est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête permet une fixation invisible, particulièrement adaptée aux huisseries bois.
Les matériaux support compatibles comprennent le béton, les maçonneries pleines ou creuses, le béton cellulaire ainsi que les pierres naturelles denses, avec une recommandation d’essais in situ pour ces dernières.
Le système garantit une absence de contraintes dans le matériau support, ce qui permet de réduire les distances au bord et les entraxes. L’emprunte TORX assure une excellente transmission du couple lors du vissage, et la vis peut être déposée si nécessaire. La gamme couvre des longueurs de 40 à 400 mm.
La mise en œuvre se fait en perçant un trou au diamètre et à la profondeur recommandés, en nettoyant ce trou, puis en insérant la vis à travers la pièce à fixer avant de visser jusqu’à ce qu’elle soit affleurante à la pièce.
Dimensions spécifiques pour la vis Ø7,5 mm x 132 mm laquée blanc (référence VFD75132F) :
- Filetage total
- Profondeur de perçage (h1) : 40 mm minimum
- Profondeur d’ancrage (hef) : 92 mm minimum
- Épaisseur maximale de la pièce à fixer (tfix) : 70 mm
Les caractéristiques géométriques incluent un diamètre de perçage de 6 mm, un diamètre extérieur de la vis de 7,5 mm, une empreinte TX30, et des tolérances précises sur les dimensions principales.
Les charges admissibles sont de l’ordre de 150 daN en traction pour le béton, 100 daN pour la brique pleine, 80 daN pour la pierre naturelle et 20 daN pour la brique creuse, intégrant les coefficients de sécurité.
Des produits complémentaires tels que des capuchons de différentes couleurs (RAL 8014, 9005, 9010) sont disponibles pour s’adapter aux vis tête fraisée laquée blanc ou standard.
Cette vis est particulièrement adaptée aux professionnels recherchant une fixation fiable, rapide et esthétique pour huisseries, avec une large gamme de longueurs et de finitions pour répondre à divers besoins.
- matériau : acier électrozingué ≥ 5 μm (version inox A4 disponible, référence A4-BTS)
- versions : tête fraisée, tête fraisée laquée blanc, sans tête
- diamètre nominal : 7,5 mm ± 0,1 mm
- longueur : 132 mm (filetage total)
- profondeur de perçage recommandée : 40 mm minimum
- filetage : total ou partiel selon la longueur
- type d’emprunte : TORX TX30
- compatibilité supports : béton, maçonneries pleines ou creuses, béton cellulaire, pierres naturelles de densité importante (essais in situ recommandés)
- applications : fixation directe d’huisseries bois, métal, PVC, châssis, équerres, sabots, lambourdes, contre-lattage
- avantages : montage rapide et facile sans cheville, fixation optimale grâce au filetage spécial, réduction de la distance au bord et de l’entraxe, dépose possible
- référence fournisseur : EX-91153975132
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles pour la fixation avec ces vis ?
Ces vis sont adaptées à la fixation directe sur béton, maçonneries pleines et creuses, béton cellulaire, ainsi que sur pierres naturelles de forte densité, avec une recommandation d’essais in situ pour ces dernières. Elles conviennent aux huisseries en bois, métal et PVC.
Comment s’effectue la mise en œuvre de ces vis de fixation directe ?
Il faut percer un trou au diamètre et à la profondeur recommandés, puis nettoyer ce trou. La vis est ensuite insérée à travers la pièce à fixer et vissée jusqu’à ce que la tête soit affleurante à la pièce. L’emprunte TORX TX30 garantit une transmission optimale du couple de vissage.
Quelles sont les caractéristiques techniques principales de ces vis ?
Ces vis ont un diamètre de 7,5 mm, une longueur totale de 132 mm, un filetage total, et sont en acier électrozingué avec une finition tête fraisée laquée blanc. La profondeur d’ancrage recommandée est de 92 mm et l’épaisseur maximale de la pièce à fixer est de 50 mm.
Quelles sont les performances en termes de charges admissibles ?
Les vis supportent jusqu’à 150 daN en traction sur béton, 100 daN sur brique pleine, 80 daN sur parpaing plein et 20 daN sur brique creuse, selon des essais chantier intégrant les coefficients de sécurité.
Quelles sont les différences entre les versions disponibles de ces vis ?
La version à tête fraisée laquée blanc est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête est destinée à une fixation invisible sur huisseries bois. La gamme propose aussi des longueurs variées de 40 à 400 mm.
