50 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x152mm - SCELL-IT - EX-91153975152
Référence : S344EX91153975152
Découvrez 50 vis de fixation directe huisserie - tf laquée blanc - ezp - Ø7,5x152mm - SCELL-IT - EX-91153975152 disponible à l'achat
- Montage rapide et facile sans cheville grâce au filetage spécial.
- Aucune contrainte dans le matériau support, entraxes réduits.
- Dépose possible pour un démontage aisée.
- Emprunte TORX pour une excellente transmission du couple.
- Large gamme de longueurs disponibles, de 40 à 400 mm.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les vis de fixation directe de la gamme BETASPEED permettent un montage rapide, facile et sûr sans utilisation de cheville, grâce à un filetage spécial.
Ce système est adapté à la fixation directe de tous types d’huisseries, qu’elles soient en bois, métal ou PVC.
Fabriquées en acier électrozingué avec un revêtement d’au moins 5 μm, ces vis existent également en version inox A4 sous la référence A4-BTS.
Trois versions sont proposées : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et version sans tête (VFD-R).
La tête fraisée est recommandée pour les huisseries en aluminium ou PVC, tandis que la version sans tête assure une fixation invisible, particulièrement adaptée aux huisseries en bois.
Ces vis conviennent à la fixation de châssis, huisseries, équerres, sabots, lambourdes et contre-lattage.
Les matériaux support compatibles incluent le béton, les maçonneries pleines ou creuses, le béton cellulaire et les pierres naturelles de densité importante (avec essais in situ conseillés pour ces dernières).
Le montage s’effectue sans contrainte dans le matériau support, ce qui permet de réduire la distance au bord et l’entraxe entre les fixations.
La dépose est possible, facilitant ainsi le démontage.
L’emprunte TORX garantit une excellente transmission du couple de vissage, assurant une pose précise et efficace.
La gamme de longueurs disponibles est très large, allant de 40 mm à 400 mm, couvrant ainsi de nombreuses applications.

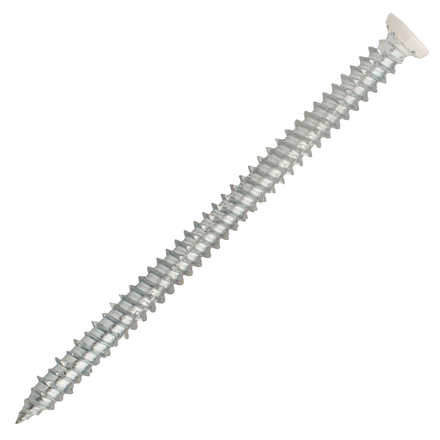

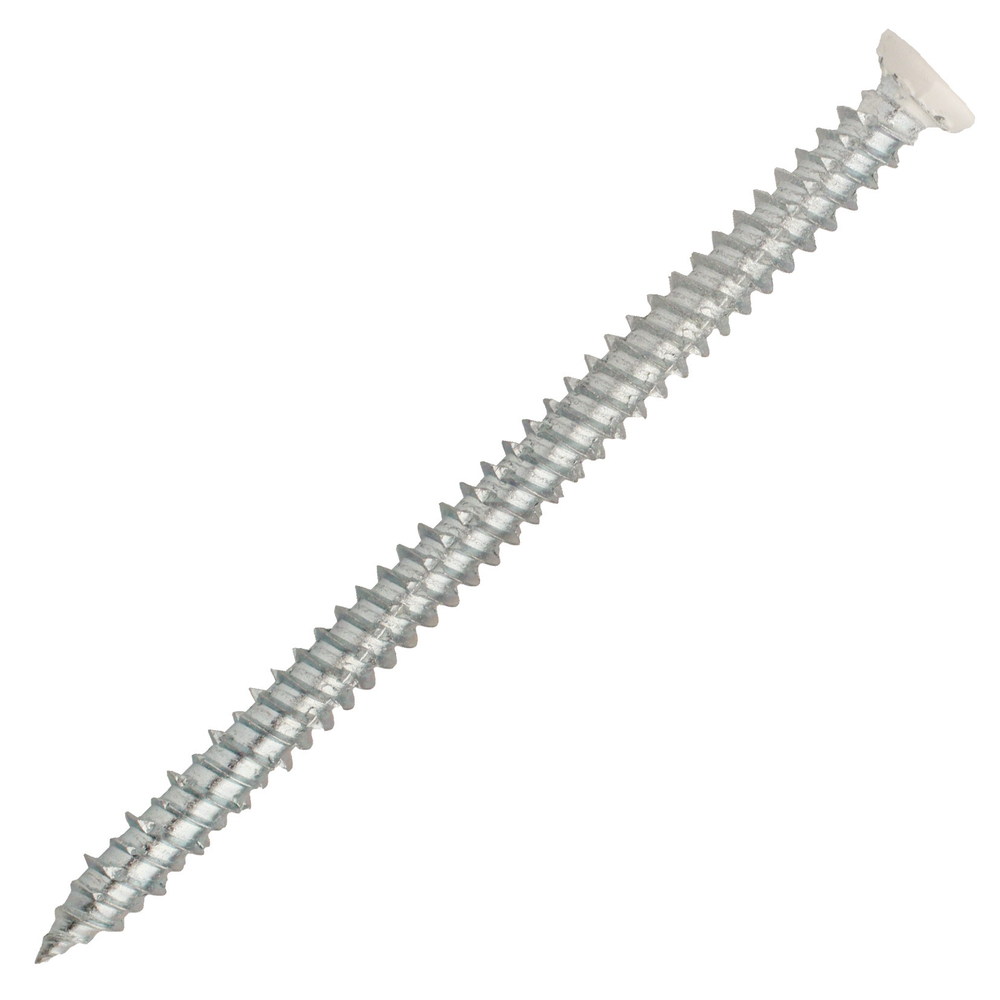

La vis présentée mesure Ø 7,5 mm de diamètre avec une longueur totale de 152 mm et un filetage total.
Les tolérances dimensionnelles sont précises, avec un diamètre de 7,5 mm ± 0,1 mm et une profondeur de perçage recommandée de 40 mm minimum.
La mise en œuvre se fait en perçant un trou au diamètre et à la profondeur préconisés, en nettoyant le trou, puis en insérant la vis à travers la pièce à fixer.
Le vissage s’effectue jusqu’à ce que la tête soit affleurante à la surface de la pièce.
Les charges admissibles validées par des essais sur chantier incluent les coefficients de sécurité.
Pour un ancrage standard, la vis supporte des charges en traction allant jusqu’à 150 daN dans le béton, 100 daN dans la brique pleine, 80 daN dans la pierre naturelle et 20 daN dans la brique creuse.
Des capuchons de finition colorés sont proposés en références RAL 8014, 9005 et 9010 pour s’adapter aux vis à tête fraisée laquée blanc ou standard.
Cette vis est idéale pour des fixations légères nécessitant rapidité, fiabilité et esthétique, notamment pour les huisseries en aluminium, PVC et bois.
Elle offre un excellent compromis entre performance, facilité d’installation et compatibilité avec différents matériaux supports.
Fabriquées en acier électrozingué avec un revêtement ≥ 5 μm, elles existent également en version inox A4. Trois versions sont proposées : tête fraisée (BTS), tête fraisée laquée blanc (VFD-F) et version sans tête (VFD-R) pour une fixation invisible, recommandée notamment pour les huisseries bois.
Le filetage total ou partiel s’adapte à une large gamme de longueurs de 40 à 400 mm, avec un diamètre de 7,5 mm pour ce modèle. La profondeur d’ancrage, le diamètre de perçage et l’épaisseur maximale de la pièce à fixer sont spécifiés selon les références et dimensions précises (exemple pour la vis Ø7,5x152 mm : profondeur d’ancrage hef mini 122 mm, épaisseur max de fixation 92 mm).
L’emprunte TORX garantit une excellente transmission du couple de vissage, assurant une pose fiable et une dépose possible. Ces vis ne génèrent aucune contrainte dans le matériau support, ce qui permet de réduire les distances au bord et les entraxes.
Les charges admissibles, issues d’essais chantier, sont de 150 daN en traction pour le béton, 100 daN pour la brique pleine, 80 daN pour la pierre naturelle, et 20 daN pour la brique creuse, avec coefficients de sécurité inclus.
Les dimensions détaillées incluent notamment un diamètre de perçage de 6 mm, une longueur de filetage total ou partiel selon version, et des tolérances précises sur les différentes mesures (voir tableau dimensionnel pages 2 et 4). Le montage s’effectue en perçant au diamètre et profondeur requis, en insérant la vis à travers la pièce à fixer, puis en vissant jusqu’à fleur de cette pièce.
Des capuchons de finition sont disponibles en plusieurs coloris RAL (8014, 9005, 9010) pour les versions tête fraisée et tête fraisée laquée blanc, assurant une bonne tenue sur la tête de vis.
Cette gamme offre ainsi une solution de fixation directe fiable, polyvalente et esthétique, adaptée aux exigences techniques et pratiques des travaux de menuiserie et construction.
- marque : scell-it
- référence fournisseur : EX-91153975152
- matière : acier électrozingué avec un revêtement ≥ 5 μm
- diamètre : 7,5 mm ± 0,1 mm
- longueur totale : 152 mm
- filetage : total
- versions disponibles : tête fraisée laquée blanc (VFD-F), tête fraisée (BTS), sans tête (VFD-R)
- application : fixation directe de huisseries en bois, métal, PVC, équerres, sabots, lambourdes, contre-lattage
- matériaux support compatibles : béton, maçonneries pleines ou creuses, béton cellulaire, pierres naturelles de densité importante (avec essais in situ conseillés)
- profondeur de perçage recommandée (h1) : 40 mm minimum
- épaisseur maximale de la pièce à fixer (tfix) : 92 mm
- emprunte : TORX pour une excellente transmission du couple de vissage
- charges admissibles en traction : 150 daN dans le béton, 100 daN dans la brique pleine, 80 daN dans la pierre naturelle, 20 daN dans la brique creuse
- avantages : montage rapide sans cheville, aucune contrainte dans le matériau support, dépose possible, entraxes réduits
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec ces vis de fixation directe ?
Ces vis conviennent pour le béton, les maçonneries pleines ou creuses, le béton cellulaire et les pierres naturelles denses. Pour les pierres naturelles, il est conseillé de réaliser des essais in situ en se basant sur les données de montage des maçonneries pleines.
Comment se déroule la mise en œuvre de ces vis ?
Il faut percer un trou au diamètre de 6 mm et à la profondeur adaptée (h1), nettoyer ce trou, puis insérer la vis à travers la pièce à fixer avant de visser jusqu’à ce qu’elle soit affleurante. La profondeur d’ancrage standard pour la vis de 152 mm est de 122 mm, avec une épaisseur maximale de la pièce à fixer de 92 mm.
Quelles sont les caractéristiques techniques qui garantissent une fixation fiable ?
Le filetage spécial permet un montage rapide sans cheville et sans contrainte dans le matériau support, ce qui autorise des entraxes et distances au bord réduits. L’emprunte TORX assure une excellente transmission du couple de vissage pour une pose efficace.
Quelles charges admissibles ces vis supportent-elles selon le matériau ?
Les charges admissibles sont de 150 daN en béton, 100 daN en brique pleine, 80 daN en parpaing plein et 20 daN en brique creuse. Ces valeurs sont issues d’essais en traction et cisaillement réalisés sur chantier, avec coefficients de sécurité inclus.
Quelles sont les différences entre les versions tête fraisée laquée blanc et sans tête ?
La version tête fraisée laquée blanc est recommandée pour les huisseries aluminium ou PVC, tandis que la version sans tête permet une fixation invisible, adaptée aux huisseries bois.
