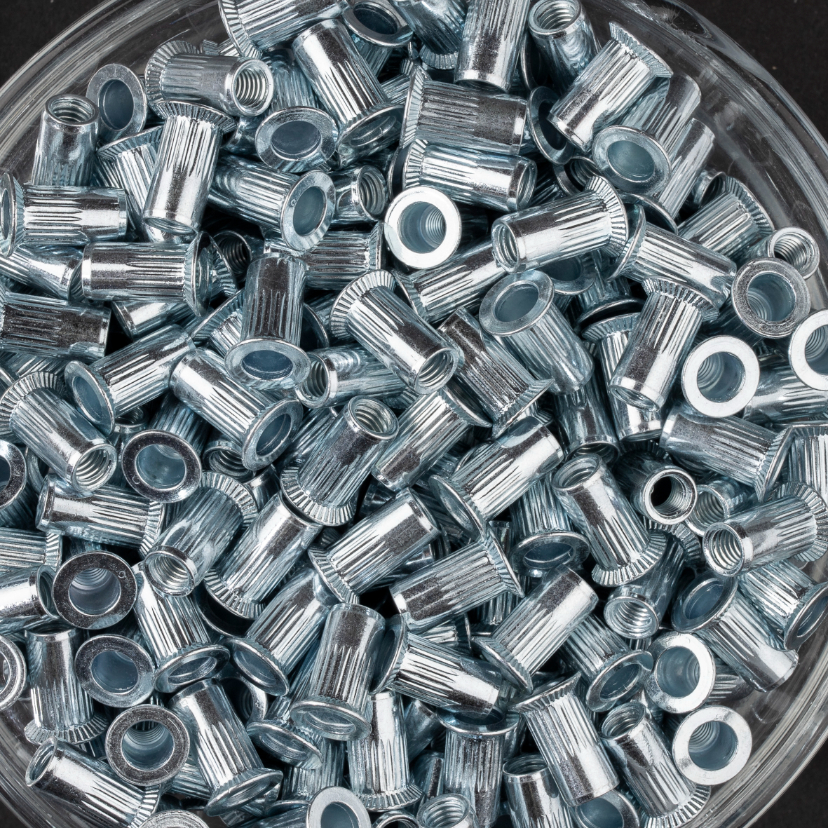

500 écrous crantés à acier à tête fraisée 90° à M5x13,5mm - SCELL-IT - TCK0540
Référence : S344TCK0540
Découvrez 500 écrous crantés à acier à tête fraisée 90° à M5x13,5mm - SCELL-IT - TCK0540 disponible à l'achat
- Quantité de 500 écrous crantés.
- Acier offrant une haute résistance.
- Type cranté à tête plate, pour une fixation fiable.
- Diamètre d’ouverture de 5 mm et une longueur de 13,5 mm
- Parfait pour les assemblages industriels et mécaniques
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

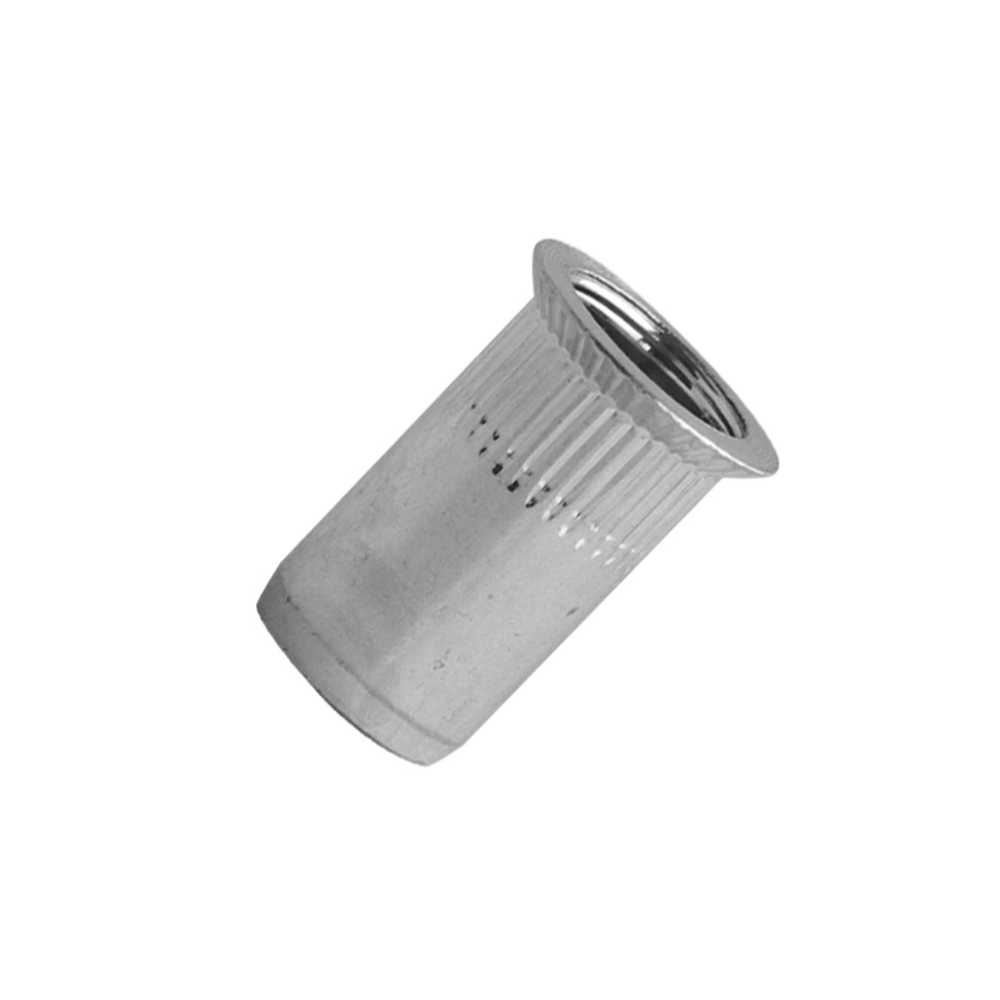

Lot de 500 écrous crantés en acier à tête fraisée de 90° au format M5x13,5 mm. Ces écrous présentent un diamètre d'ouverture de 5 mm et une longueur totale de 13,5 mm. La tête fraisée à 90° permet une insertion précise dans des surfaces noyées, garantissant ainsi un maintien optimal. Leur conception crantée assure un verrouillage sécurisé, évitant tout desserrage sous des conditions de vibrations ou de mouvements. Ces écrous sont idéaux pour des applications nécessitant un assemblage solide et une résistance accrue dans des environnements industriels ou mécaniques.
La conception crantée garantit un verrouillage sécurisé, évitant tout desserrage sous vibrations ou mouvements, ce qui les rend adaptés aux environnements industriels et mécaniques nécessitant un assemblage solide et durable.
Caractéristiques techniques détaillées :
- Diamètre d'ouverture (D2) : 5,0 mm
- Diamètre extérieur (D1) : 6,9 mm
- Longueur totale (L) : 13,5 mm
- Longueur d'insertion (L1) : 5,0 mm
- Épaisseur de tête (K) : 1,5 mm
- Tolérance de matériau (G) : 1,5 à 4,0 mm
Performances mécaniques (pour M5) :
- Couple maximal recommandé : 5,0 Nm
- Résistance au retrait (pull-out) : 11 000 N
- Résistance au cisaillement (shear) : 2 300 N
Matériaux et composition :
- Acier zingué conforme aux normes RoHS (sans chrome trivalent)
- Certifié ISO 9001:2000, ISO 14001, TS 16949
Usages et applications :

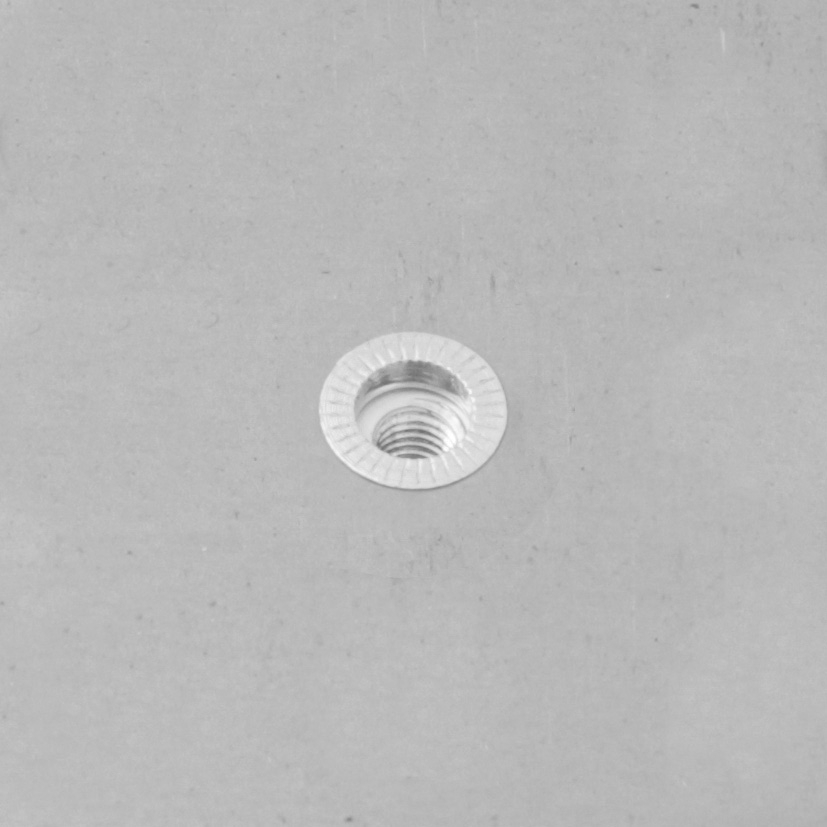

Ces écrous sont conçus pour un usage en assemblage mécanique nécessitant une fixation fiable, notamment dans les secteurs industriels où les vibrations et les contraintes mécaniques sont fréquentes. La tête fraisée permet une fixation affleurante dans des surfaces préalablement percées.
Conditions d’utilisation et recommandations :
- Perçage recommandé pour M5 : 7,0 mm de diamètre
- Pour la pose, se référer aux outils et manuels disponibles sur le site du fabricant www.scell-it.com
- Respecter le couple maximal conseillé pour éviter tout dommage à la fixation
Avantages produit :
- Verrouillage sécurisé grâce à la surface crantée
- Finition affleurante et esthétique grâce à la tête fraisée à 90°
- Haute résistance mécanique au retrait et au cisaillement
- Fabrication certifiée et respect des normes environnementales
Conditionnement, stockage et conservation :
- Conditionné en lot de 500 pièces
- Stocker dans un environnement sec pour éviter la corrosion
Cette fiche produit garantit un assemblage solide et durable grâce à des écrous de haute qualité, adaptés aux exigences industrielles modernes.
Diamètre d'ouverture : 5 mm
Longueur : 13,5 mm
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les dimensions et caractéristiques techniques de ces écrous crantés ?
Ces écrous ont un diamètre d'ouverture de 5 mm et une longueur totale de 13,5 mm. La tête fraisée à 90° présente une épaisseur de 1,5 mm et une longueur d'insertion de 5 mm. La tolérance du matériau dans lequel ils peuvent être insérés est comprise entre 1,5 et 4,0 mm.
Comment ces écrous assurent-ils un maintien sécurisé dans les assemblages ?
La surface crantée de ces écrous garantit un verrouillage efficace, limitant les risques de desserrage sous vibrations ou mouvements. Leur conception permet ainsi une fixation fiable dans des environnements mécaniques et industriels soumis à des contraintes.
Quelles sont les performances mécaniques maximales recommandées pour ces écrous ?
Le couple maximal conseillé pour le serrage est de 5,0 Nm. La résistance au retrait est de 11 000 N et la résistance au cisaillement atteint 2 300 N, ce qui assure une solidité adaptée aux applications industrielles.
Quelles sont les conditions d’utilisation recommandées pour l’installation de ces écrous ?
Le perçage recommandé pour un écrou M5 est de 7,0 mm de diamètre. Il est important de respecter le couple maximal conseillé afin d’éviter tout dommage à la fixation. Pour les outils et méthodes de pose, il est conseillé de se référer aux manuels disponibles sur le site du fabricant.
Quels matériaux composent ces écrous et quelles certifications garantissent leur qualité ?
Ces écrous sont en acier zingué conforme aux normes RoHS, sans chrome trivalent. Leur fabrication est certifiée ISO 9001:2000, ISO 14001 et TS 16949, assurant un contrôle qualité rigoureux et un respect des normes environnementales.
