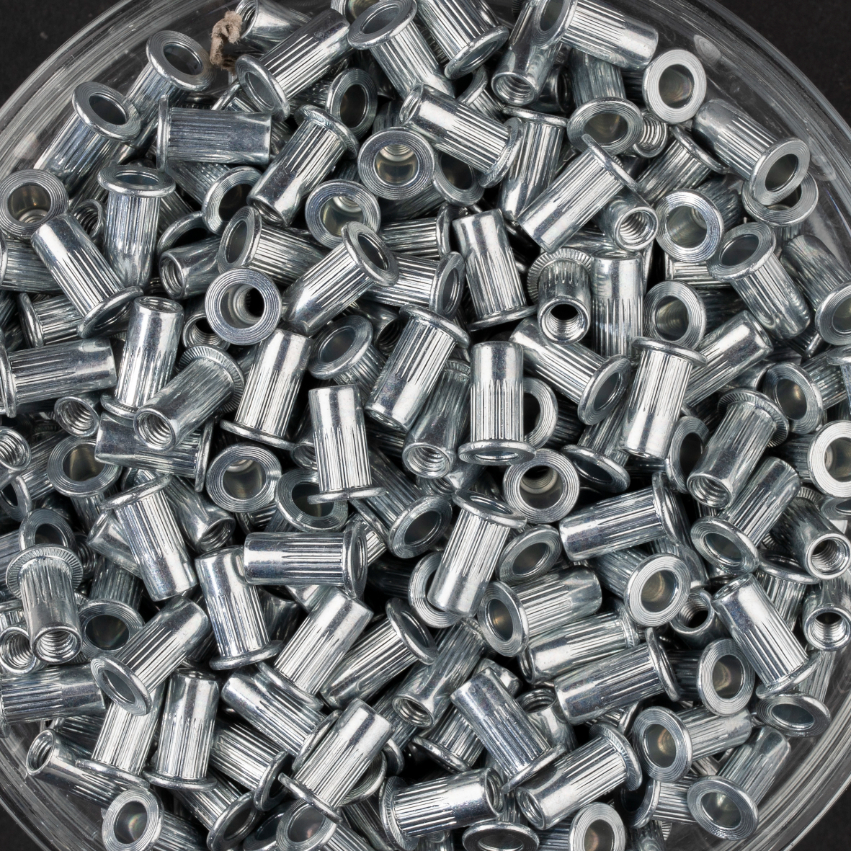

500 écrous crantés à acier à tête plate à M4x12,5mm - SCELL-IT - TCD0440
Référence : S344TCD0440
Découvrez 500 écrous crantés à acier à tête plate à M4x12,5mm - SCELL-IT - TCD0440 disponible à l'achat
- 500 écrous crantés, idéaux pour un maintien sécurisé.
- Fabriqués en acier pour une durabilité optimale.
- Tête plate pour un ajustement facile et discret.
- Dimensions M4x12,5mm adaptées à divers projets.
- Parfait pour les assemblages nécessitant une fixation fiable.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

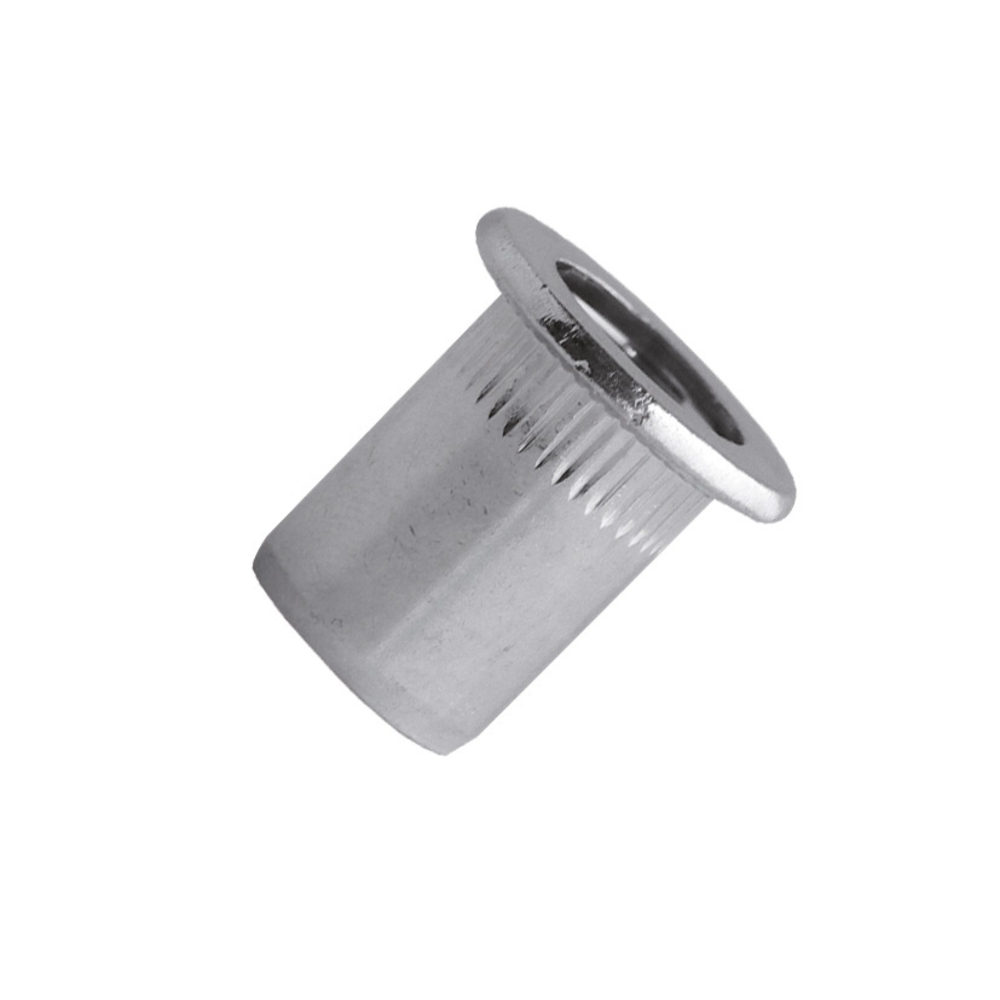

500 écrous crantés en acier zingué à tête plate, de dimensions M4x12,5 mm, conçus pour assurer un maintien sécurisé dans divers assemblages.
Ces écrous offrent une durabilité et une résistance optimales grâce à leur fabrication en acier zingué.
La tête plate facilite un ajustement discret et une fixation stable, adaptée aux projets nécessitant une fixation fiable et robuste.
Les dimensions précises de l’écrou M4 sont les suivantes : un diamètre extérieur D1 de 5,9 mm, un diamètre intérieur D2 de 9 mm, une hauteur de tête K de 1 mm, une longueur totale L de 11,5 mm, et une longueur de filetage L1 de 6,5 mm.
Le diamètre recommandé du trou pour l’installation est de 6 mm.
Ces écrous supportent un couple maximal recommandé de 4,5 Nm.
Ils offrent une résistance au retrait (pull-out) de 5 000 N et une résistance au cisaillement de 1 700 N.
Conformes aux normes RoHS et exempts de chrome trivalent (Cr III Free), ces écrous bénéficient des certifications ISO 9001:2000, ISO 14001 et TS 16949, garantissant leur qualité ainsi que leur respect des normes environnementales et industrielles.
Pour les conditions de pose et le montage, il est recommandé de se référer aux outils et manuels disponibles sur le site officiel www.scell-it.com.
Ce conditionnement de 500 pièces est idéal pour un usage industriel ou professionnel, facilitant le stockage et la gestion des assemblages en série.
Caractéristiques techniques principales pour le modèle TCD0440 :
- Diamètre extérieur (D1) : 11,5 mm (-0,12/+0,0 mm)
- Diamètre intérieur (D2) : 6,5 mm (-0,5/+0,0 mm)
- Hauteur de la tête (K) : 3,1 à 4,0 mm (-0,1/+0,1 mm)
- Longueur totale (L) : 11,5 mm (-0,2/+0,2 mm)
- Longueur d’engagement (L1) : 6,5 mm
- Tolérance de perçage recommandée (G) : entre 3,1 et 4,0 mm
Performances mécaniques :
- Couple de serrage maximal recommandé : 4,5 Nm
- Résistance à l’arrachement (pull-out) : 1 700 N
- Résistance au cisaillement (shear) : 1 700 N
Ces écrous sont adaptés pour une installation avec un perçage préconisé de 6,0 mm. Ils sont destinés à des applications nécessitant une fixation fiable et durable dans des assemblages métalliques. Leur conception permet un montage avec des outils spécifiques, dont les instructions sont disponibles sur le site du fabricant.
Avantages produit :
- Résistance mécanique élevée en traction et cisaillement
- Protection anticorrosion grâce au zingage
- Conformité aux normes qualité et environnementales internationales
- Facilité d’installation avec des outils adaptés
Ces écrous sont particulièrement recommandés pour des assemblages industriels nécessitant une fixation solide et durable, avec une haute précision dimensionnelle et une conformité aux standards qualité.
- marque : scell-it
- référence fournisseur : TCD0440
- type : écrou cranté
- matière : acier zingué
- forme de tête : tête plate
- dimensions : M4 x 12,5 mm
- diamètre extérieur (D1) : 5,9 mm
- diamètre intérieur (D2) : 9 mm
- hauteur de tête (K) : 1 mm
- longueur totale (L) : 11,5 mm
- longueur de filetage (L1) : 6,5 mm
- diamètre recommandé du trou : 6 mm
- couple maximal recommandé : 4,5 Nm
- résistance au retrait (pull-out) : 5 000 N
- résistance au cisaillement (shear) : 1 700 N
- conformité : normes RoHS, exempt de chrome trivalent (Cr III Free)
- certifications : ISO 9001:2000, ISO 14001, TS 16949
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions et caractéristiques techniques de ces écrous crantés ?
Ces écrous crantés ont un filetage M4 avec un diamètre extérieur D1 de 5,9 mm et D2 de 9,0 mm. Leur hauteur de tête est de 1,0 mm et leur longueur totale de 11,5 mm, avec une longueur utile de 6,5 mm. Ils conviennent à des matériaux d’épaisseur comprise entre 3,1 et 4,0 mm.
Quels sont les critères de performance mécanique à prendre en compte pour ce produit ?
Le diamètre de perçage recommandé est de 6,0 mm. Le couple de serrage maximal conseillé est de 4,5 Nm pour éviter d’endommager l’écrou ou la pièce. La résistance à l’arrachement est de 5 000 N et la résistance au cisaillement de 1 700 N.
Quel matériau compose ces écrous et quelles normes garantissent leur qualité ?
Ces écrous sont en acier zingué, sans chrome trivalent (Cr III Free), garantissant une bonne résistance à la corrosion. Ils sont certifiés selon les normes ISO 9001:2000, ISO 14001 et TS 16949, assurant leur conformité industrielle et environnementale.
Comment s’effectue la pose de ces écrous crantés ?
La pose se fait par rivetage, avec un perçage préalable du matériau à 6,0 mm. Pour assurer une fixation optimale, il est recommandé de respecter le couple de serrage maximal et de se référer aux manuels et outils spécifiques disponibles sur le site du fabricant.
Dans quels contextes professionnels ces écrous sont-ils les plus adaptés ?
Ils conviennent particulièrement aux assemblages nécessitant une fixation permanente et résistante, notamment dans les secteurs industriels et automobiles. Leur tête plate cylindrique permet une intégration discrète en surface, adaptée aux contraintes d’un usage intensif.
