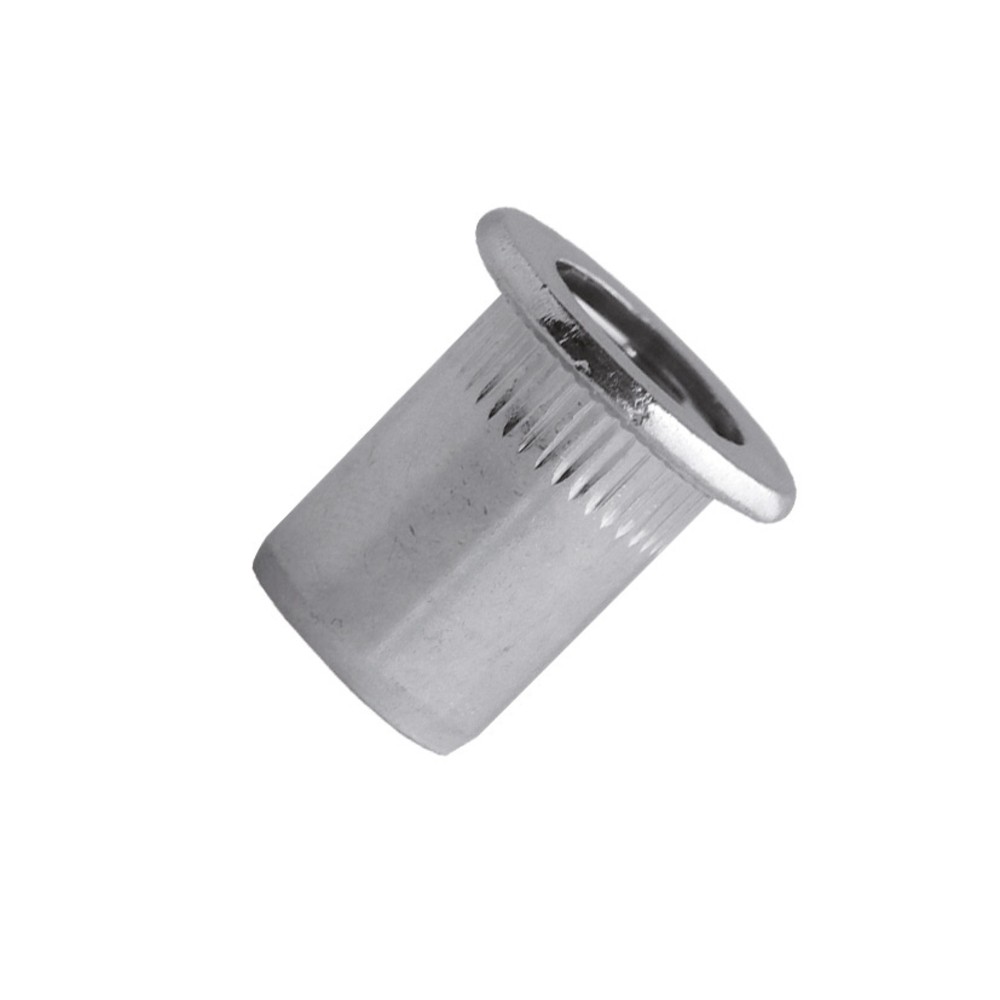

249,86 € 500 écrous crantés à acier à tête plate à M5x13mm - SCELL-IT - TCD0530
Référence : S344TCD0530
Découvrez 500 écrous crantés à acier à tête plate à M5x13mm - SCELL-IT - TCD0530 disponible à l'achat
Les points clés
- Lot de 500 écrous crantés en acier à tête plate
- Dimensions M5x13 mm pour une fixation fiable
- Résistance à la traction jusqu'à 11300 N
- Diamètre de perçage recommandé de 7 mm
- Conçus pour des applications exigeantes en solidité
39,71 € TTC 33,09 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents

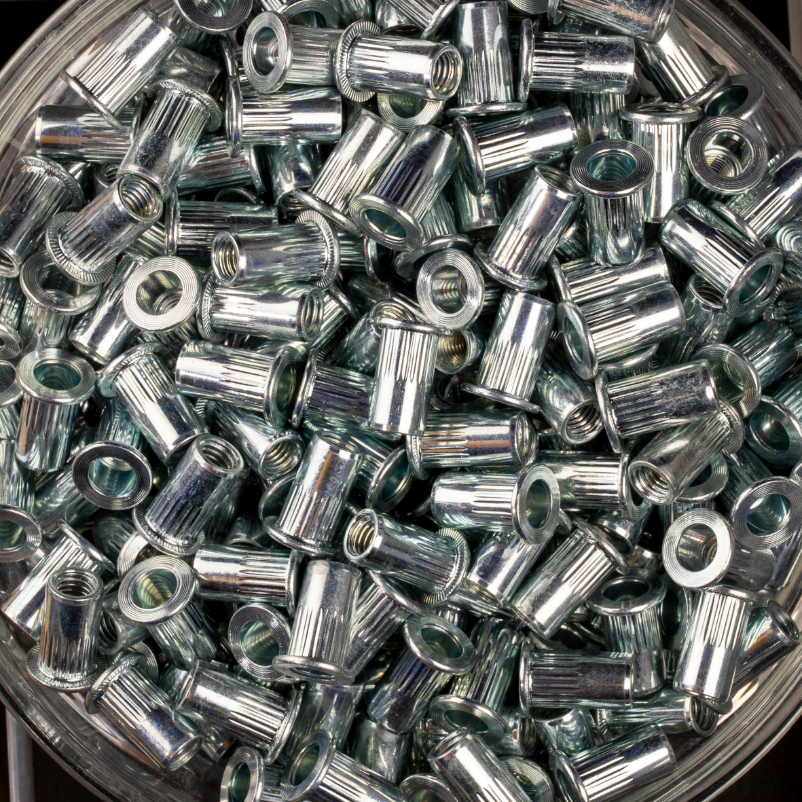

Ce lot comprend 500 écrous crantés en acier zingué à tête plate, avec des dimensions précises de M5x13 mm, offrant une solution fiable pour des fixations durables.
Chaque écrou possède un diamètre de 5 mm (M5) et une longueur totale de 13 mm.
Le diamètre extérieur D1 est de 6,9 mm, le diamètre D2 est de 10,0 mm, la hauteur de tête K est de 1,0 mm et la longueur totale L2 est de 12,0 mm, avec des tolérances dimensionnelles strictes garantissant une qualité constante.
Le diamètre de perçage recommandé pour une installation optimale est de 7 mm.
Ces écrous sont conçus pour résister à des efforts importants : ils supportent une force de cisaillement jusqu’à 2800 N et une force de traction allant jusqu’à 11 300 N.
Cette résistance exceptionnelle assure une grande solidité face à des contraintes mécaniques élevées, adaptée aux applications industrielles exigeantes.
La tête plate cylindrique et le corps cranté des écrous garantissent une meilleure tenue dans le matériau.
Ils sont conformes aux normes RoHS et exempts de chrome III, assurant une utilisation respectueuse de l’environnement.
Pour des conditions de pose optimales, il est recommandé de se référer aux outils et manuels disponibles sur le site officiel du fabricant SCELL-IT.
Le conditionnement en lot de 500 pièces facilite la gestion des stocks et assure une disponibilité suffisante pour les projets de grande envergure.
Ce produit est un écrou cranté à tête plate en acier zingué, de référence TCD0530, avec un filetage M5 et une longueur totale de 13 mm. Il est conçu pour être inséré dans des matériaux avec un diamètre de perçage recommandé de 7 mm. Cet écrou offre une résistance mécanique importante, supportant des efforts de cisaillement jusqu’à 2800 N et des forces de traction allant jusqu’à 11 300 N, garantissant une fixation solide et durable.
Les dimensions précises sont les suivantes : un diamètre extérieur D1 de 6,9 mm, un diamètre intérieur D2 de 10 mm, une hauteur de tête K de 1,0 mm, et une longueur d’insertion L de 12 mm, avec une tolérance sur ces mesures assurant un ajustement optimal. La rainure crantée assure une bonne prise dans le matériau d’accueil pour éviter tout glissement.
Ce produit est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, attestant de sa qualité et de sa conformité environnementale et industrielle. Il est également conforme à la directive RoHS et ne contient pas de chrome hexavalent (Cr III Free).
L’écrou est destiné à des applications nécessitant une fixation mécanique fiable dans des matériaux où la résistance à la traction et au cisaillement est cruciale. Son acier zingué offre une bonne protection contre la corrosion, ce qui le rend adapté à des environnements industriels variés.
Pour une installation correcte, il est recommandé de percer un trou de 7 mm de diamètre et de respecter le couple de serrage maximal conseillé de 5,4 Nm. Les informations détaillées sur la pose sont disponibles sur le site du fabricant.
En résumé, cet écrou cranté M5x13 mm est une solution robuste et certifiée pour des assemblages mécaniques exigeants, garantissant une fixation durable et résistante dans des applications industrielles.
Les dimensions précises sont les suivantes : un diamètre extérieur D1 de 6,9 mm, un diamètre intérieur D2 de 10 mm, une hauteur de tête K de 1,0 mm, et une longueur d’insertion L de 12 mm, avec une tolérance sur ces mesures assurant un ajustement optimal. La rainure crantée assure une bonne prise dans le matériau d’accueil pour éviter tout glissement.
Ce produit est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, attestant de sa qualité et de sa conformité environnementale et industrielle. Il est également conforme à la directive RoHS et ne contient pas de chrome hexavalent (Cr III Free).
L’écrou est destiné à des applications nécessitant une fixation mécanique fiable dans des matériaux où la résistance à la traction et au cisaillement est cruciale. Son acier zingué offre une bonne protection contre la corrosion, ce qui le rend adapté à des environnements industriels variés.
Pour une installation correcte, il est recommandé de percer un trou de 7 mm de diamètre et de respecter le couple de serrage maximal conseillé de 5,4 Nm. Les informations détaillées sur la pose sont disponibles sur le site du fabricant.
En résumé, cet écrou cranté M5x13 mm est une solution robuste et certifiée pour des assemblages mécaniques exigeants, garantissant une fixation durable et résistante dans des applications industrielles.
- diamètre : M5
- longueur : 13 mm
- diamètre de perçage recommandé : 7 mm
- force de cisaillement : 2800 N
- force de traction : 11300 N
- matière : acier zingué
- tête plate
- conforme RoHS, sans chrome III
- référence fournisseur : TCD0530
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions exactes de ces écrous crantés à tête plate ?
Les écrous ont un diamètre nominal M5 de 6,9 mm (tolérance -0,12/+0,0 mm), un diamètre extérieur D2 de 10,0 mm (-0,5/+0,0 mm) et une hauteur de tête K de 1,0 mm (-0,1/+0,1 mm). La longueur totale est de 13 mm, avec une partie filetée de 12 mm (-0,2/+0,2 mm).
Quel diamètre de perçage est recommandé pour l’installation de ces écrous ?
Le diamètre de perçage conseillé est de 7 mm, avec une tolérance comprise entre 0,3 et 3,0 mm, afin d’assurer une fixation optimale et sécurisée.
Quelle résistance mécanique ces écrous offrent-ils en cisaillement et en traction ?
Ils supportent un effort de cisaillement maximal de 2800 N et une résistance à la traction pouvant atteindre 11 300 N, ce qui garantit une fixation solide face à des contraintes importantes.
Quel couple maximal est recommandé pour le serrage de ces écrous ?
Le couple maximal conseillé pour le serrage est de 5,4 Nm, permettant de respecter les limites mécaniques et d’assurer la durabilité de la fixation.
Quels traitements et normes garantissent la qualité et la durabilité de ces écrous ?
Ces écrous sont en acier zingué avec un traitement anticorrosion, exempts de chrome trivalent (Cr III Free). Ils sont conformes aux normes ISO 9001:2000, ISO 14001 et TS 16949, assurant une qualité et une traçabilité industrielles.
