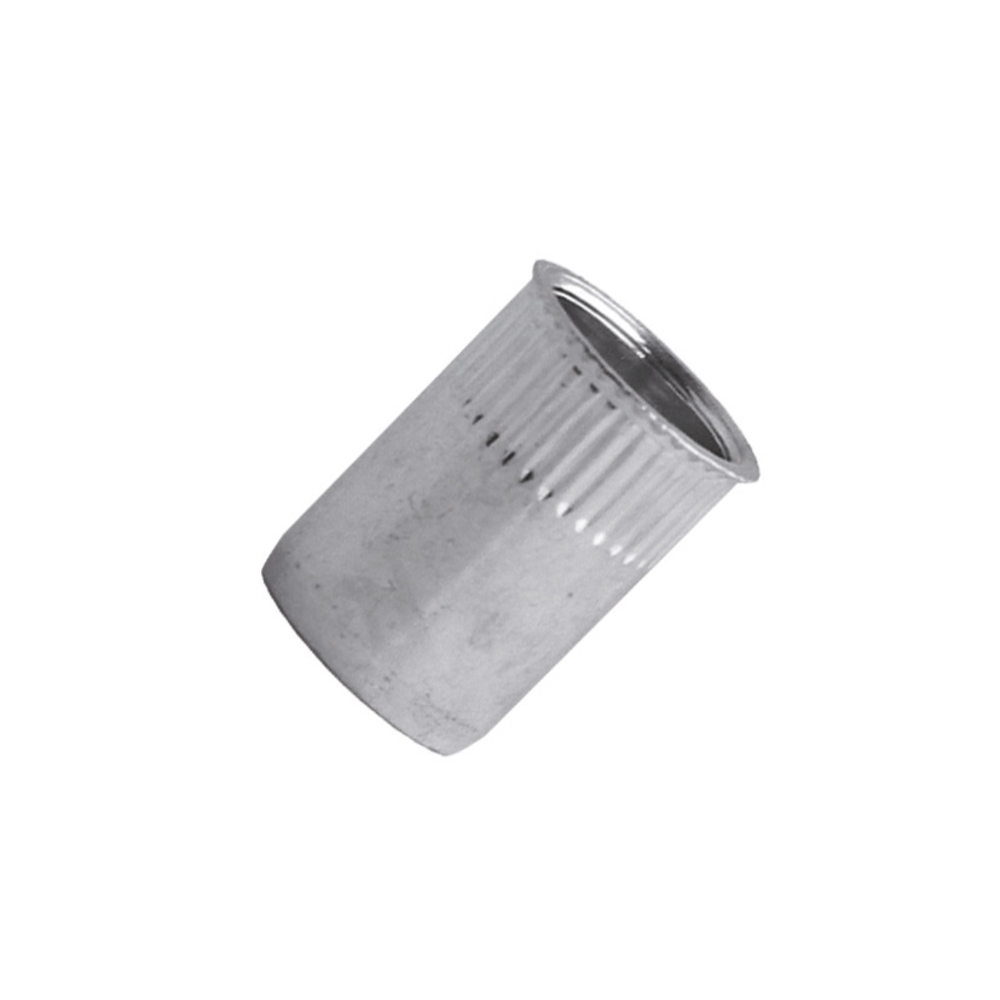

500 écrous crantés à acier à tête réduite 90° à M3x9,5mm - SCELL-IT - TCR0325
Référence : S344TCR0325
Découvrez 500 écrous crantés à acier à tête réduite 90° à M3x9,5mm - SCELL-IT - TCR0325 disponible à l'achat
- Écrous crantés en acier pour une fixation sécurisée.
- Tête réduite à 90° pour une installation optimale.
- Dimensions de M3x9,5mm adaptées à divers usages.
- Vendus par lot de 500 pour un approvisionnement durable.
- Parfaits pour les applications nécessitant une robustesse.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 500 écrous crantés en acier à tête réduite 90° de référence TCR0325 sont conçus pour offrir une fixation sécurisée et durable.
Ces écrous sont fabriqués en acier, garantissant robustesse et résistance.
La tête réduite à 90° permet une installation optimale dans des espaces restreints.
Le filetage est de dimension M3 avec une longueur totale de 9 mm.
Les caractéristiques techniques détaillées sont les suivantes :
- La longueur totale (L) est de 9 mm avec une tolérance de ±0,05 mm.
- La longueur de la partie crantée (L2) est de 4 mm.
- Le diamètre extérieur (Ø) mesure 4,85 mm avec une tolérance de ±0,05 mm.
- La hauteur de la tête réduite (K) est de 6 mm.
- L’épaisseur de la tête (G) varie entre 0,50 mm et 2,50 mm.
- Le filetage M3 supporte une résistance à la traction comprise entre 1 000 N et 5 000 N.
- Le couple de serrage recommandé est de 2,7 Nm.
Ces écrous conviennent particulièrement aux applications industrielles ou mécaniques nécessitant une fixation robuste dans des assemblages où l’espace est limité.

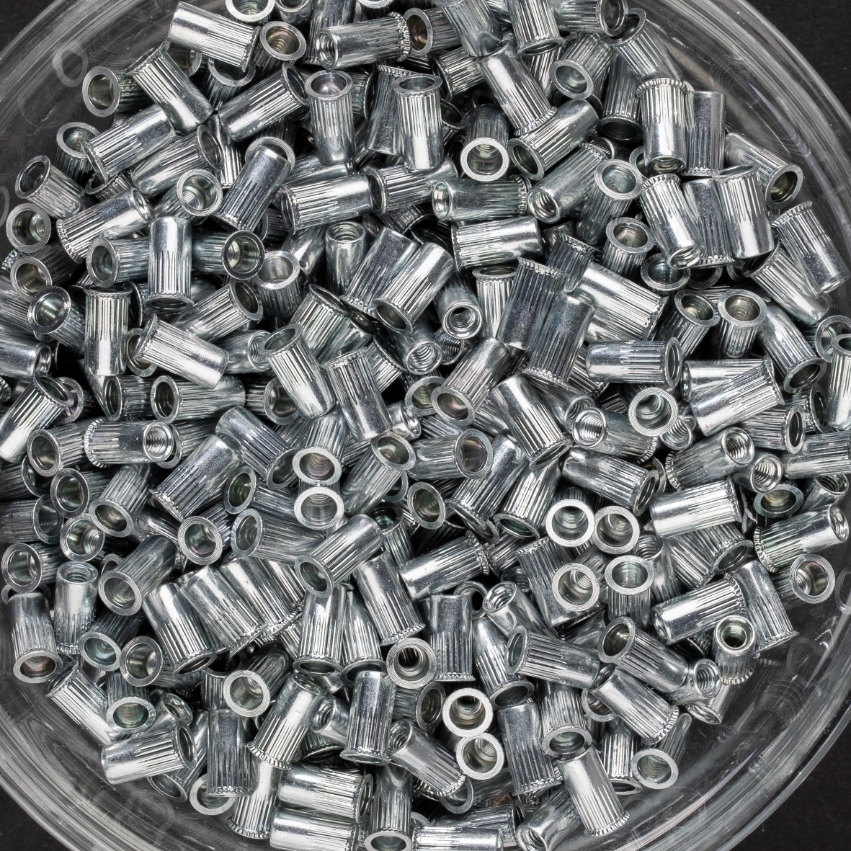

Ils sont vendus en lot de 500 pièces, assurant un approvisionnement durable et facilitant la gestion des stocks.
Le produit est conforme aux normes ISO 9001:2000 et TS 16949, garantissant une qualité de fabrication constante.
Ces écrous crantés à tête réduite 90° allient performance, facilité d’installation et robustesse pour des usages exigeants dans le secteur industriel.
Caractéristiques techniques principales pour le modèle M3 :
- Longueur totale (L) : 9 mm
- Longueur de la tête crantée (L2) : 4 mm
- Épaisseur de la tête (G) : de 0,50 à 2,50 mm
- Diamètre extérieur de la tête (K) : 6 mm
- Épaisseur de la tôle (e) : 0,5 mm
- Résistance à la traction : entre 1 000 et 5 000 N
- Couple de serrage maximal : 2,7 Nm
- Diamètre de perçage conseillé : 4,85 mm ± 0,05
Ces écrous crantés sont adaptés pour une fixation fiable dans des matériaux fins, garantissant une bonne tenue grâce à leur forme et à leur matériau. Ils répondent aux normes qualité ISO 9001:2000 et TS 16949, assurant un standard industriel élevé.
Leur usage est particulièrement recommandé pour des assemblages nécessitant une fixation solide et un profil bas, avec une tête réduite permettant un montage discret tout en conservant une bonne résistance mécanique.
- matériau : acier
- type : écrou cranté à tête réduite 90°
- filetage : M3
- longueur totale (L) : 9 mm ± 0,05 mm
- longueur de la partie crantée (L2) : 4 mm
- diamètre extérieur (Ø) : 4,85 mm ± 0,05 mm
- hauteur de la tête réduite (K) : 6 mm
- épaisseur de la tête (G) : 0,50 mm à 2,50 mm
- résistance à la traction du filetage : 1 000 N à 5 000 N
- couple de serrage recommandé : 2,7 Nm
- référence fournisseur : TCR0325
- normes : ISO 9001:2000, TS 16949
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions et caractéristiques principales de cet écrou cranté acier à tête réduite 90° M3x9,5mm ?
Cet écrou présente un filetage M3, une longueur totale de 9 mm, une tête réduite de 4 mm de long et un diamètre de tête de 6 mm. La hauteur des crans est de 0,5 mm, avec un diamètre extérieur de 4,85 mm ± 0,05 mm. Il est conçu pour un couple de serrage maximal de 2,7 Nm.
Quels sont les matériaux et normes associées à cet écrou ?
Il est fabriqué en acier garantissant robustesse et durabilité. Ce produit est conforme aux normes ISO 9001:2000 et TS 16949, assurant un contrôle qualité rigoureux.
Quelle est la capacité de serrage et la résistance mécanique de cet écrou ?
L’écrou supporte une force de serrage minimale de 1000 N et maximale de 5000 N. Son couple de serrage maximal recommandé est de 2,7 Nm, garantissant une fixation sécurisée dans les assemblages.
Comment la forme et le crantage de la tête influent-ils sur l’utilisation de cet écrou ?
La tête réduite à 90° permet un montage compact, idéal pour des espaces restreints. Le crantage assure une meilleure prise et limite le desserrage, renforçant la sécurité de la fixation.
Dans quels contextes professionnels cet écrou est-il particulièrement adapté ?
Ce modèle est adapté aux assemblages industriels et mécaniques nécessitant une fixation précise et résistante. Sa conception est pensée pour les environnements où la robustesse et la compacité sont essentielles.
