500 écrous crantés à aluminium à tête fraisée 90° à M4x11,5mm - SCELL-IT - EAK0435
Référence : S344EAK0435
Découvrez 500 écrous crantés à aluminium à tête fraisée 90° à M4x11,5mm - SCELL-IT - EAK0435 disponible à l'achat

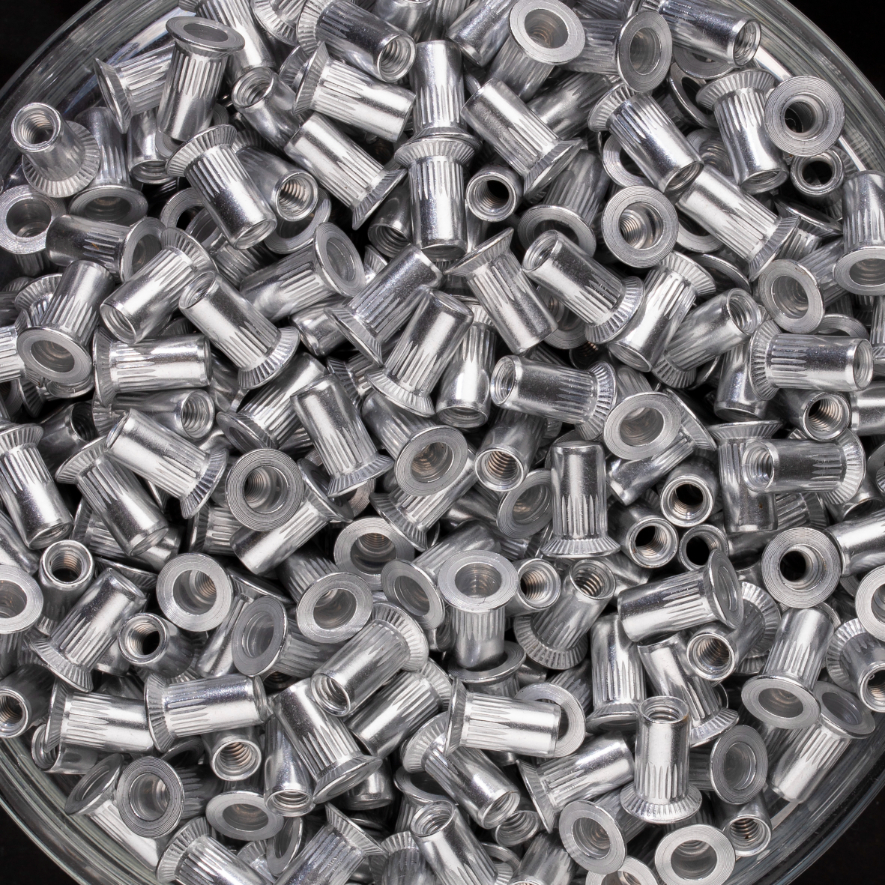

- 500 écrous crantés en aluminium de haute qualité
- Tête fraisée à 90° pour une fixation optimale
- Dimension : M4x11,5mm, idéal pour divers projets
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

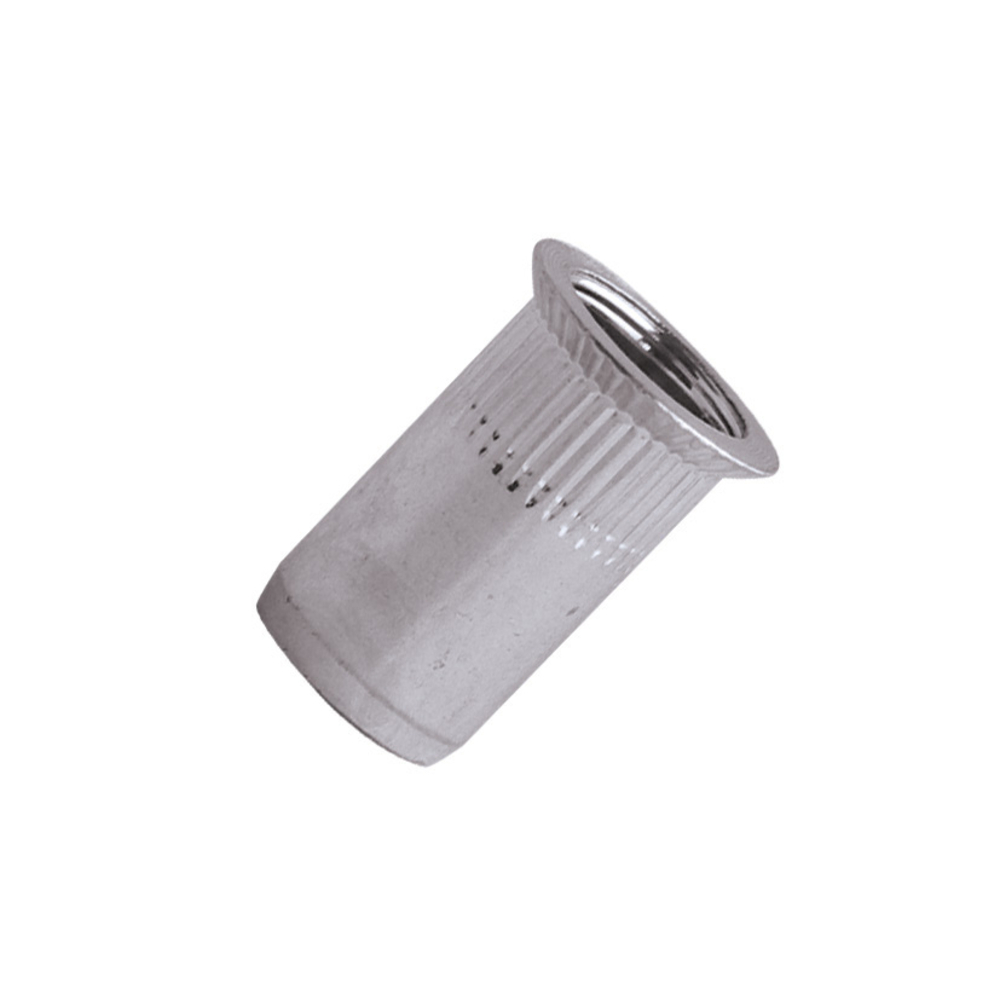

Ce lot comprend 500 écrous crantés en aluminium de haute qualité, spécialement conçus avec une tête fraisée à 90° pour une fixation optimale.
Les écrous ont une dimension M4 avec une longueur totale de 11,5 mm, adaptés à divers projets nécessitant ce type de fixation.

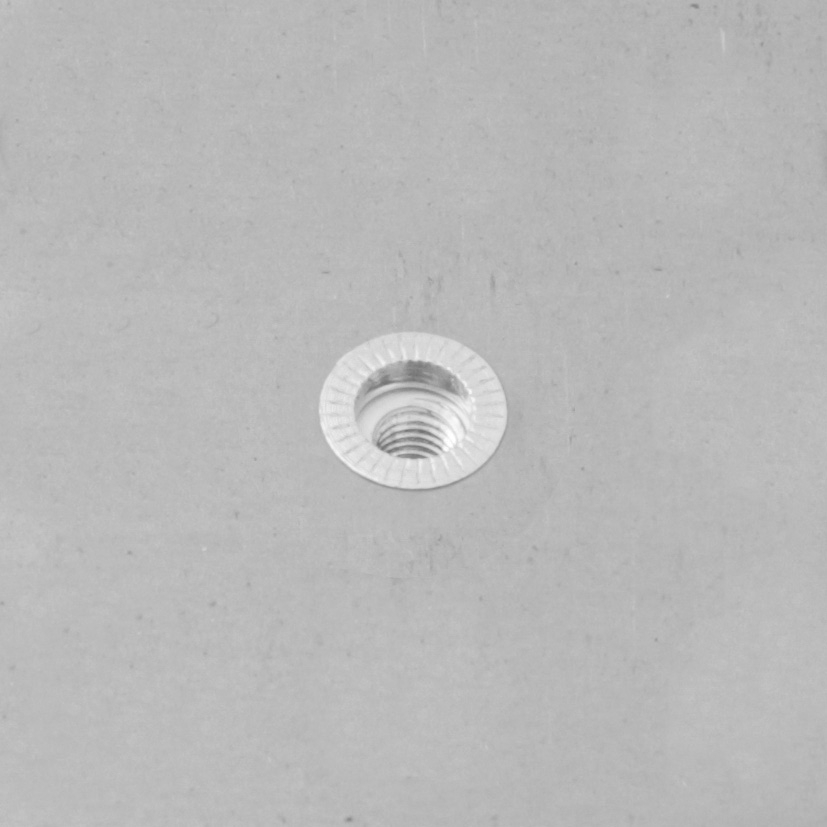

La tête fraisée à 90° permet un encastrement parfait dans le matériau, garantissant une finition soignée et une meilleure répartition de la charge.
Ces écrous sont fabriqués en aluminium, un matériau léger et résistant, idéal pour des applications où le poids est un critère important.
Les caractéristiques techniques détaillées pour la référence EAK0435 sont les suivantes :
- Le diamètre extérieur D1 est de 5,9 mm et le diamètre D2 de 9,0 mm.
- La hauteur de la tête K est de 1,5 mm.
- La longueur totale L est de 11,5 mm avec une partie filetée effective L1 de 4,5 mm.
- L’épaisseur du matériau compatible (G) est comprise entre 1,5 mm et 3,5 mm.
Concernant les performances mécaniques, le couple maximal recommandé pour le serrage est de 4 Nm.
La résistance au retrait (pull-out) est de 2 800 N et la résistance au cisaillement (shear) est de 1 000 N.
Pour l’installation, un perçage de 6 mm est recommandé afin d’assurer une pose optimale.
Ces écrous sont conformes aux normes ISO 9001:2000, ISO 14001 et TS 16949, garantissant un niveau élevé de qualité et de gestion environnementale.
Ils conviennent parfaitement à des assemblages nécessitant une fixation fiable dans des matériaux d’épaisseur variable de 1,5 à 3,5 mm.
Le conditionnement en lot de 500 pièces facilite la gestion et le stockage pour les professionnels et les industriels.
Pour des informations supplémentaires sur la pose et les outils adaptés, il est conseillé de consulter les manuels et la documentation disponibles sur le site web du fabricant SCELL-IT.
Caractéristiques techniques détaillées (référence EAK0435) :
- Diamètre extérieur de la tête (D1) : 5,9 mm
- Diamètre extérieur de la partie filetée (D2) : 9,0 mm
- Hauteur de la tête (K) : 1,5 mm
- Longueur totale (L) : 11,5 mm
- Longueur filetée (L1) : 4,5 mm
- Tolérance épaisseur matériau (G) : 1,5 à 3,5 mm
Performances mécaniques recommandées :
- Diamètre du perçage conseillé : 6,0 mm
- Couple de serrage maximal recommandé : 4,0 Nm
- Résistance au retrait (pull-out) : 2800 N
- Résistance au cisaillement (shear) : 1000 N
Matériau : aluminium, assurant légèreté et résistance à la corrosion. La tête fraisée à 90° permet un affleurement parfait avec la surface de montage.
Normes et certifications : fabrication conforme aux standards ISO 9001:2000, ISO 14001 et TS 16949, garantissant qualité et respect des normes environnementales et industrielles.
Ces écrous sont adaptés pour des assemblages nécessitant une fixation solide et durable dans des matériaux dont l’épaisseur varie entre 1,5 et 3,5 mm. Ils sont particulièrement utilisés dans l’industrie mécanique et l’électronique où la précision et la fiabilité des fixations sont essentielles.
Pour l’installation, il est recommandé de suivre les préconisations de perçage et de couple, ainsi que les instructions d’outillage disponibles sur le site du fabricant.
- matériau : aluminium
- type d’écrou : cranté à tête fraisée à 90°
- dimension : M4 x 11,5 mm
- diamètre extérieur D1 : 5,9 mm
- diamètre D2 : 9,0 mm
- hauteur de la tête K : 1,5 mm
- longueur totale L : 11,5 mm
- longueur filetée effective L1 : 4,5 mm
- épaisseur compatible du matériau G : 1,5 à 3,5 mm
- couple maximal recommandé pour le serrage : 4 Nm
- résistance au retrait (pull-out) : 2 800 N
- résistance au cisaillement (shear) : 1 000 N
- perçage recommandé pour installation : 6 mm
- normes : ISO 9001:2000, ISO 14001, TS 16949
- marque : SCELL-IT
- référence fournisseur : EAK0435
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions principales et les tolérances d’épaisseur pour ces écrous crantés ?
Ces écrous crantés en aluminium ont un diamètre extérieur D1 de 5,9 mm, un diamètre extérieur D2 de 9,0 mm, une épaisseur K de 1,5 mm et une longueur totale L de 11,5 mm. Ils sont conçus pour des matériaux d’épaisseur comprise entre 1,5 et 3,5 mm.
Quel diamètre de perçage est recommandé pour l’installation de ces écrous ?
Le diamètre de perçage conseillé est de 6,0 mm pour assurer une bonne insertion et fixation de l’écrou cranté M4 à tête fraisée 90°.
Quel est le couple maximal de serrage à respecter pour garantir la tenue de l’assemblage ?
Le couple maximal recommandé pour le serrage est de 4,0 Nm. Ce respect permet d’éviter d’endommager l’écrou ou le matériau dans lequel il est inséré.
Quelles sont les performances mécaniques en termes de résistance au retrait et au cisaillement ?
La résistance au retrait est de 2800 N et la résistance au cisaillement est de 1000 N, ce qui assure une fixation mécanique fiable pour des assemblages légers à moyens.
Quelles certifications garantissent la qualité et la conformité de ces écrous ?
Ces écrous sont fabriqués dans des unités certifiées ISO 9001:2000, ISO 14001 et TS 16949, garantissant un niveau élevé de qualité industrielle et de respect environnemental.
