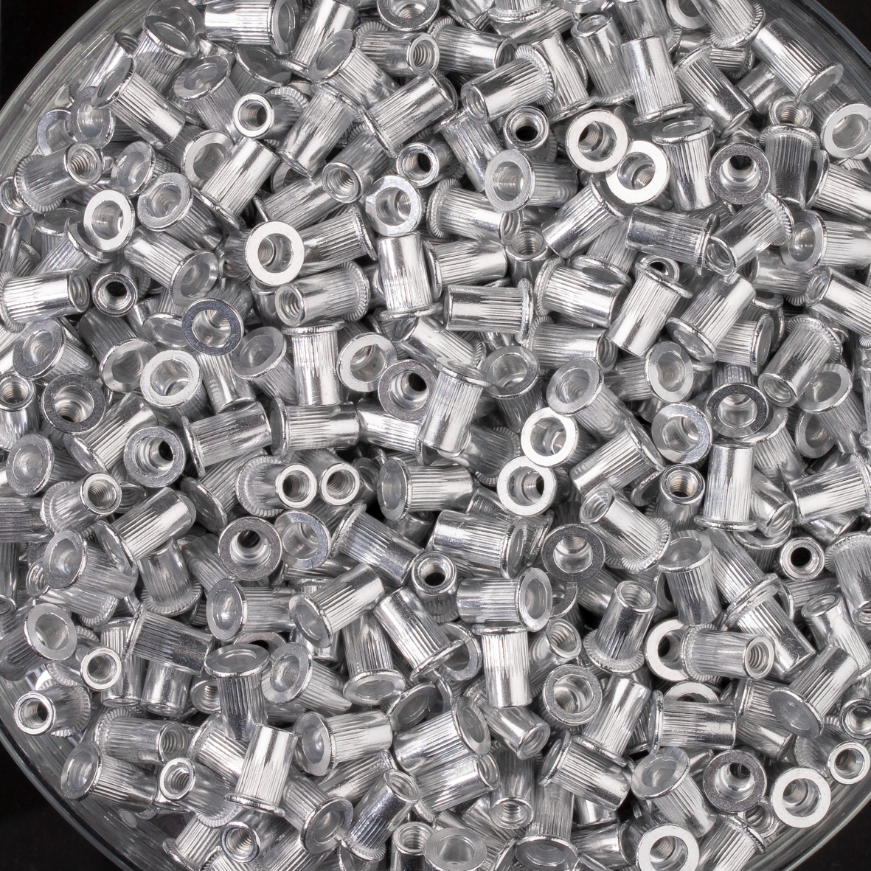

500 écrous crantés à aluminium à tête plate à M3x10,9mm - SCELL-IT - EAD0330
Référence : S344EAD0330
Découvrez 500 écrous crantés à aluminium à tête plate à M3x10,9mm - SCELL-IT - EAD0330 disponible à l'achat
Les points clés
- 500 écrous crantés en aluminium pour une durabilité optimale.
- Tête plate pour un montage facile et pratique.
- Dimensions de M3x10,9mm adaptées à divers projets.
- Idéal pour des assemblages solides et fiables.
- Parfait pour une utilisation en intérieur et extérieur.
90,11 € TTC 75,09 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents
Les 500 écrous crantés à aluminium à tête plate M3x10,9mm de la gamme SCELL-IT offrent une solution fiable et durable pour vos assemblages.
Ces écrous sont fabriqués en aluminium, garantissant une excellente durabilité tout en restant légers.
La tête plate facilite le montage et l'intégration dans divers projets.
Le modèle présenté correspond à la référence EAD0330 avec un diamètre M3.
Les dimensions précises de cet écrou sont les suivantes : un diamètre extérieur D1 de 4,9 mm, un diamètre D2 de 7,0 mm, une hauteur de tête K de 1,0 mm, une longueur totale L de 10,0 mm, et une longueur d’insertion L1 de 4,0 mm.
La plage d'épaisseur de matériau compatible (G) s’étend de 0,5 à 2,5 mm.
En termes de performances mécaniques, le couple maximal recommandé pour le serrage est de 3,5 Nm.
La résistance au retrait (pull-out) est de 2 100 N et la résistance au cisaillement (shear) est de 1 000 N.
Ces écrous crantés conviennent pour des assemblages solides et fiables, adaptés aussi bien à une utilisation en intérieur qu’en extérieur.
Ils sont conçus pour être installés dans des matériaux dont l'épaisseur varie entre 0,5 et 2,5 mm.
Le produit bénéficie des certifications qualité ISO 9001:2000, ISO 14001 et TS 16949, assurant un niveau élevé de contrôle et de conformité.
Pour une installation optimale, il est recommandé de percer un trou de 5,0 mm avant la pose.
Les informations détaillées d’installation et les outils recommandés sont disponibles sur le site du fabricant SCELL-IT.
En résumé, ces écrous crantés en aluminium à tête plate M3x10,9mm sont particulièrement adaptés pour des assemblages nécessitant robustesse et facilité de montage, avec des dimensions précises et des performances mécaniques adaptées aux exigences industrielles.

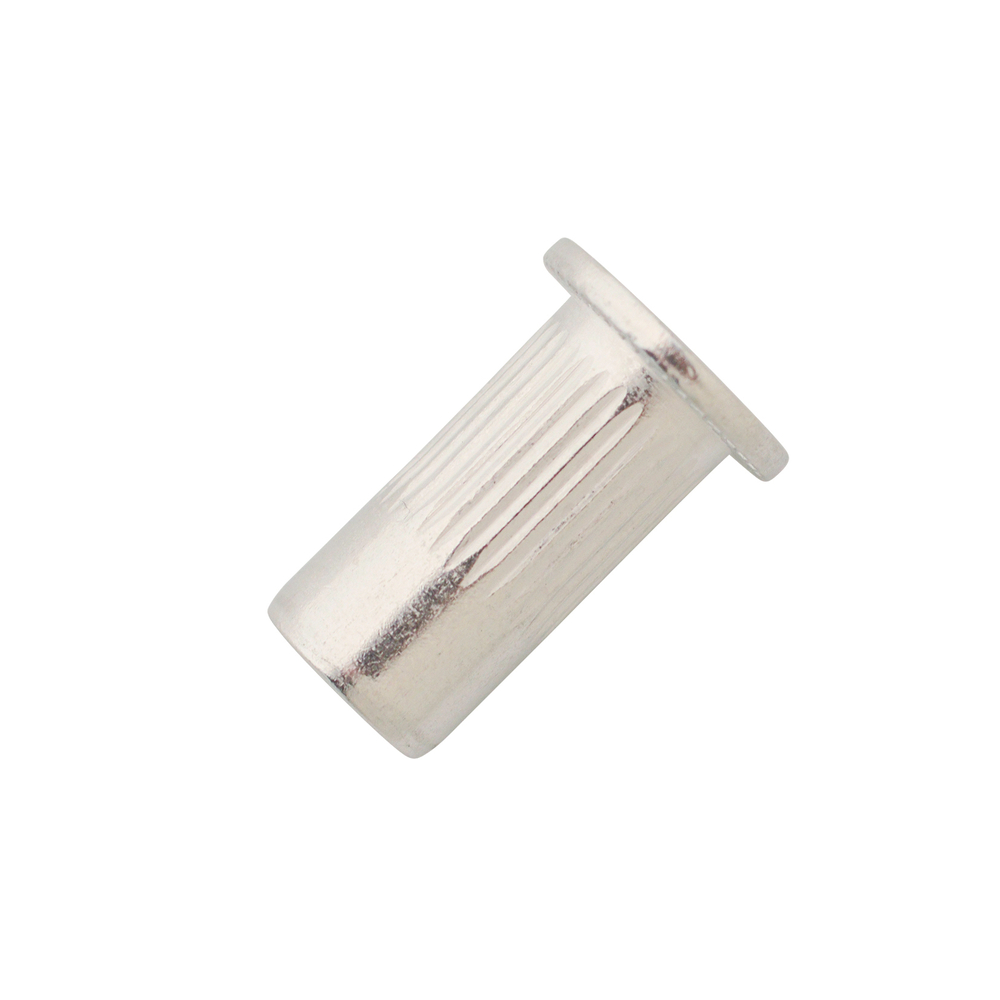

500 écrous crantés en aluminium à tête plate, de dimension M3x10,9 mm, référence SCELL-IT EAD0330. Ces écrous sont conçus pour une fixation mécanique avec une tête plate cylindrique et un corps cranté assurant une bonne tenue dans le matériau.
Caractéristiques techniques :
- Filetage métrique M3
- Diamètre extérieur D1 : 4,9 mm
- Diamètre extérieur D2 : 7,0 mm
- Hauteur de tête K : 1,0 mm
- Longueur totale L : 10,0 mm
- Longueur utile L1 : 4,0 mm
- Tolérance d’épaisseur de matériau pour pose (G) : de 0,5 à 2,5 mm
Performances mécaniques recommandées :
- Couple de serrage maximal conseillé : 3,5 Nm
- Résistance au retrait (pull-out) : 2 100 N
- Résistance au cisaillement (shear) : 1 000 N
Matériau : aluminium, garantissant légèreté et résistance à la corrosion.
Ces écrous sont adaptés pour des applications nécessitant une fixation sécurisée dans des matériaux d’épaisseur variable dans la plage indiquée. Leur conception à tête plate permet une intégration discrète et un bon appui sur la surface.
Les données techniques sont conformes aux normes ISO 9001:2000, ISO 14001 et TS 16949, assurant un niveau de qualité et de traçabilité élevé.
Pour l’installation, il est recommandé de se référer aux outils et manuels spécifiques disponibles sur le site du fabricant afin d’optimiser la pose et la performance des écrous.
Caractéristiques techniques :
- Filetage métrique M3
- Diamètre extérieur D1 : 4,9 mm
- Diamètre extérieur D2 : 7,0 mm
- Hauteur de tête K : 1,0 mm
- Longueur totale L : 10,0 mm
- Longueur utile L1 : 4,0 mm
- Tolérance d’épaisseur de matériau pour pose (G) : de 0,5 à 2,5 mm
Performances mécaniques recommandées :
- Couple de serrage maximal conseillé : 3,5 Nm
- Résistance au retrait (pull-out) : 2 100 N
- Résistance au cisaillement (shear) : 1 000 N
Matériau : aluminium, garantissant légèreté et résistance à la corrosion.
Ces écrous sont adaptés pour des applications nécessitant une fixation sécurisée dans des matériaux d’épaisseur variable dans la plage indiquée. Leur conception à tête plate permet une intégration discrète et un bon appui sur la surface.
Les données techniques sont conformes aux normes ISO 9001:2000, ISO 14001 et TS 16949, assurant un niveau de qualité et de traçabilité élevé.
Pour l’installation, il est recommandé de se référer aux outils et manuels spécifiques disponibles sur le site du fabricant afin d’optimiser la pose et la performance des écrous.
- matériau : aluminium
- type de tête : tête plate
- diamètre : M3
- diamètre extérieur D1 : 4,9 mm
- diamètre D2 : 7,0 mm
- hauteur de tête K : 1,0 mm
- longueur totale L : 10,0 mm
- longueur d’insertion L1 : 4,0 mm
- plage d'épaisseur de matériau compatible G : 0,5 - 2,5 mm
- couple maximal recommandé : 3,5 Nm
- résistance au retrait (pull-out) : 2 100 N
- résistance au cisaillement (shear) : 1 000 N
- référence fournisseur : EAD0330
- certifications : ISO 9001:2000, ISO 14001, TS 16949
- perçage recommandé : trou de 5,0 mm avant pose
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les critères techniques essentiels à vérifier pour choisir ces écrous crantés en aluminium à tête plate M3 ?
Il faut vérifier les dimensions précises (diamètre du filetage M3, diamètre extérieur 4,9 mm, hauteur de tête 1,0 mm, longueur totale 10 mm), la compatibilité avec l'épaisseur du matériau (0,5 à 2,5 mm), ainsi que la résistance mécanique (couple maximal recommandé de 3,5 Nm, résistance à l’arrachement de 2 100 N et au cisaillement de 1 000 N). Le perçage recommandé est de 5,0 mm pour garantir une bonne tenue.
Comment fonctionne la fixation de ces écrous crantés SCELL-IT M3 à tête plate ?

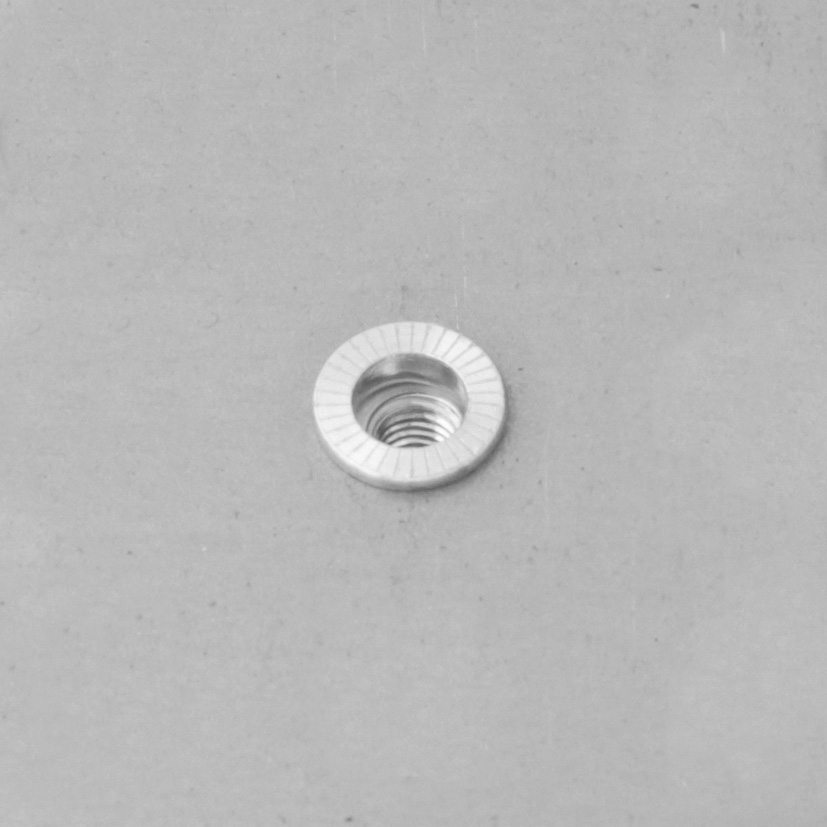

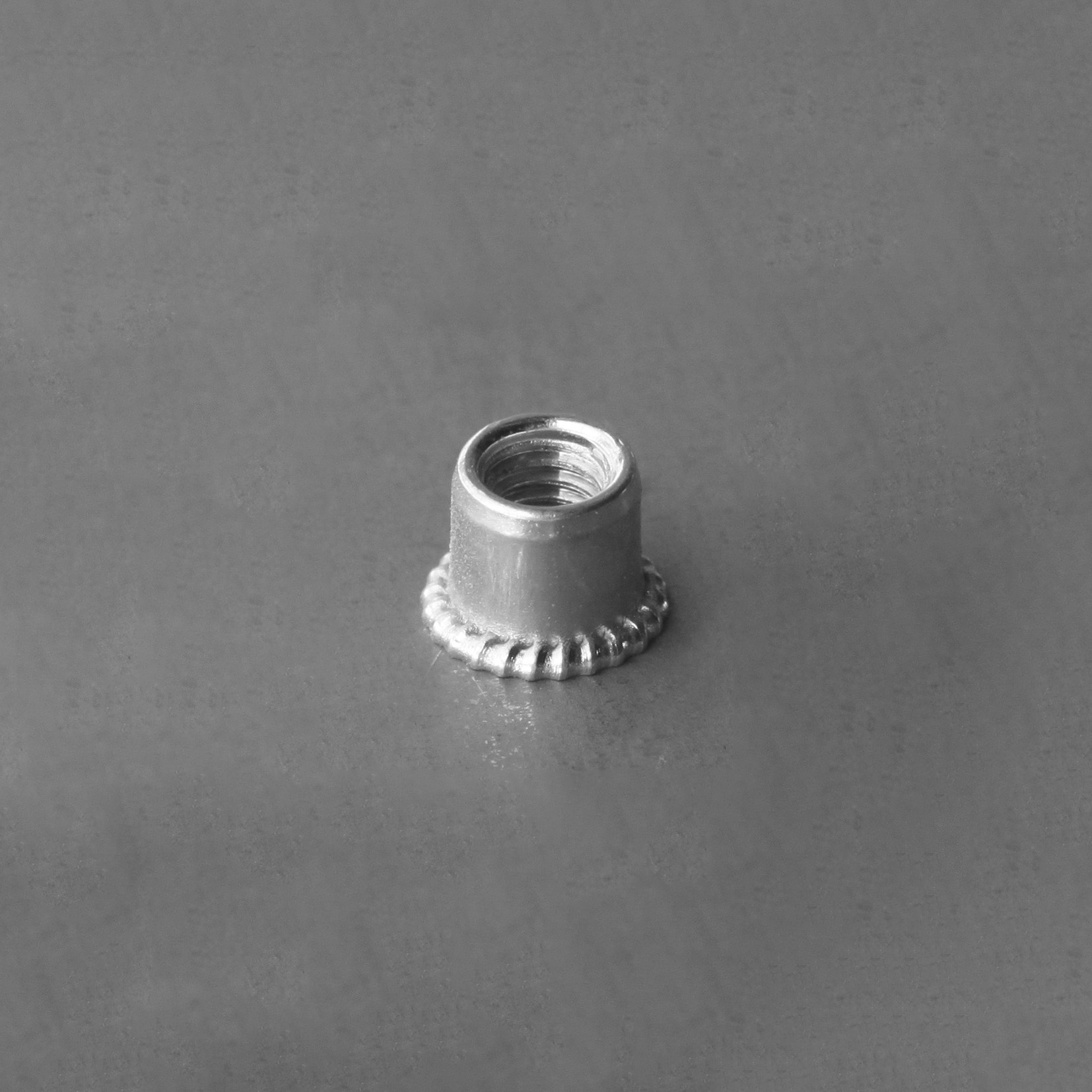

L’écrou est inséré dans un trou préalablement percé et fixé par rivetage. La surface crantée assure une bonne adhérence dans le matériau, garantissant une fixation solide et permanente. Le couple de serrage maximal doit être respecté pour éviter d’endommager la fixation.
Quelles sont les performances mécaniques de ces écrous crantés en aluminium ?
Ils offrent une résistance adaptée aux applications industrielles légères à moyennes avec une résistance à l’arrachement de 2 100 N et une résistance au cisaillement de 1 000 N. Le couple maximal recommandé est de 3,5 Nm, assurant une fixation durable et fiable.
Quels matériaux et épaisseurs peut-on assembler avec ces écrous crantés M3 ?
Ces écrous sont conçus pour être insérés dans des matériaux métalliques ou composites avec une épaisseur comprise entre 0,5 et 2,5 mm. Leur conception permet une fixation solide dans ces gammes d’épaisseur.
Quelles normes garantissent la qualité de fabrication de ces écrous SCELL-IT ?
Le produit est fabriqué selon les normes ISO 9001:2000, ISO 14001 et TS 16949, assurant un contrôle qualité rigoureux et des standards environnementaux et industriels reconnus.
