500 écrous étoilé à acier à tête plate à M5x22mm - SCELL-IT - UCD05045-BC
Référence : S344UCD05045BC
Découvrez 500 écrous étoilé à acier à tête plate à M5x22mm - SCELL-IT - UCD05045-BC disponible à l'achat
- Grande plage de sertissage pour chaque référence.
- Montage possible sur des épaisseurs jusqu'à 7.1 mm.
- Résistance à l'arrachement sur parois fines.
- Large surface d'appui pour une meilleure tenue.
- Idéal pour supports fragiles ou souples.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

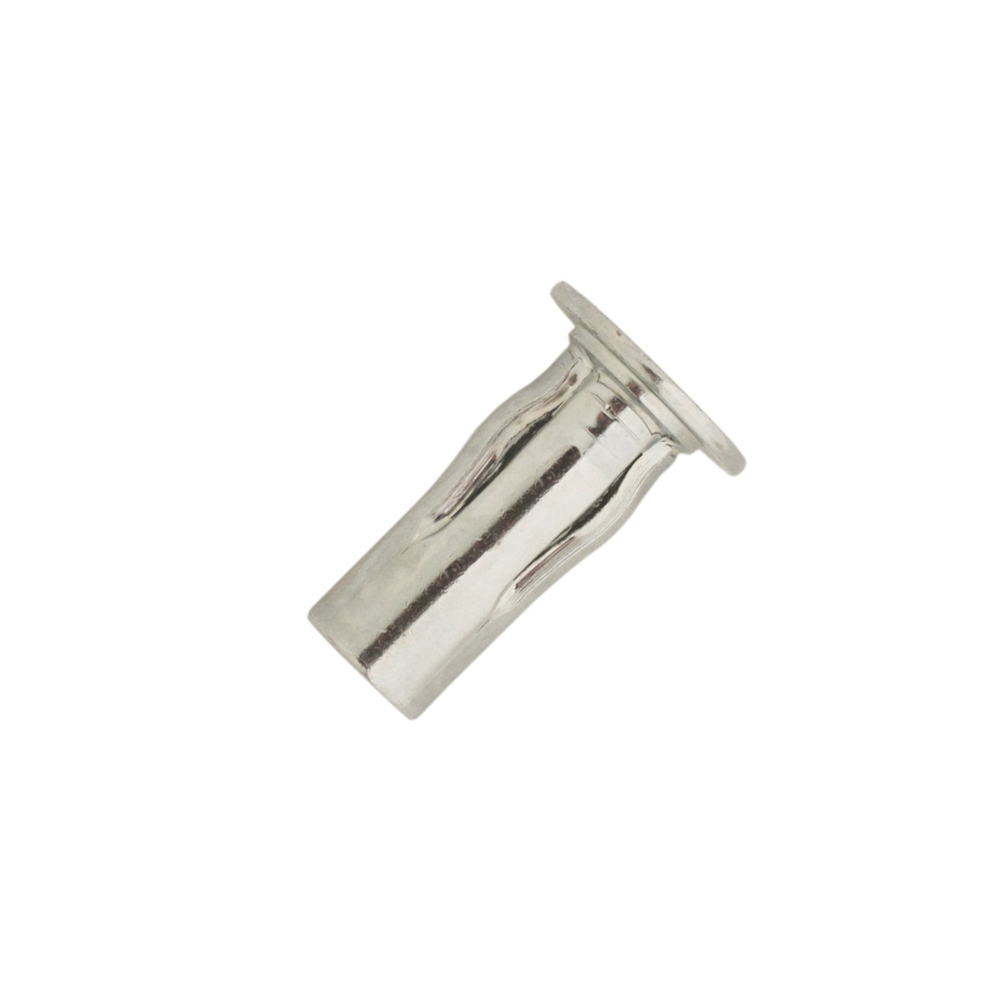

L'écrou étoilé multiserrage SCELL-IT modèle UCD05045-BC est un écrou à sertir en acier zingué blanc avec une épaisseur de zingage supérieure à 8 μm et doté d'une tête plate.
Sa conception à fût fendu forme quatre pétales lors du sertissage, créant une large surface d’appui à l’arrière du support.
Cette surface d’appui remplace efficacement une rondelle classique et réduit les contraintes appliquées sur le support.
L’écrou offre une résistance importante à l’arrachement, même sur des parois de faible épaisseur.
Il est particulièrement adapté aux supports fragiles ou souples tels que les plastiques fragiles ou fissurables ainsi que les tôles souples.
Les applications principales concernent l’habillage de parois, les pièces plastiques et les pièces de renfort.
Les caractéristiques techniques pour la référence UCD05045-BC sont les suivantes :
- Filetage M5 avec une longueur totale de 22 mm.
- Plage de sertissage de 0,5 à 4,45 mm.
- Épaisseur recommandée du support de 0,96 mm.
- Largeur de la tête (K) de 12,7 mm.
- Diamètre de la collerette (D) de 7,47 mm.
Le montage s’effectue en perçant soigneusement le support au diamètre conseillé, compris entre 7,48 et 7,62 mm.
L’écrou est inséré jusqu’à ce que la collerette soit en butée contre la surface du support.
Le sertissage doit être réalisé avec un outil adapté, en utilisant une longueur de mandrin correspondant à la longueur de l’écrou.
Tous les filets de l’écrou doivent être vissés sur le mandrin, l’extrémité de celui-ci dépassant légèrement au début de l’opération.
Le couple de serrage recommandé est de 8 Nm.
La résistance au cisaillement est de 2 300 N et la traction maximale de 10 000 N.
Des produits complémentaires pour le sertissage sont disponibles, notamment une pince manuelle N200 et une sertisseuse sur batterie ELEMENT-SPLIT livrée avec des tirants adaptés aux écrous M5, M6 et M8.
L’ensemble de la gamme d’outillage est accessible sur le site www.scellit.com.
Ce produit allie robustesse et adaptabilité, garantissant une fixation fiable sur des supports délicats tout en facilitant le montage grâce à sa large plage de sertissage.
Ce produit est destiné à des applications comme l’habillage de parois, les pièces plastiques et les pièces de renfort. Le montage s’effectue en perçant soigneusement le support au diamètre indiqué, en insérant l’écrou jusqu’à ce que la collerette soit en butée contre la surface, puis en sertissant l’écrou avec un outil adapté. L’utilisation d’un mandrin de longueur adaptée garantit que tous les filets de l’écrou soient vissés sur le mandrin, avec une légère protrusion du mandrin au début de l’opération.
Caractéristiques techniques du modèle M5x22 mm :
- Diamètre nominal (M) : 5 mm
- Longueur totale (L) : 22,0 mm
- Plage de sertissage (G) : 0,5 à 4,45 mm
- Épaisseur du support (e) : 0,96 mm
- Hauteur de collerette (K) : 12,7 mm
- Diamètre de perçage (D) : 7,47 mm
Données de montage recommandées pour M5 :
- Couple de serrage : 8,0 Nm
- Résistance au cisaillement : 2 300 N
- Résistance à la traction : 10 000 N
- Diamètre de perçage conseillé : 7,48 à 7,62 mm
Des produits complémentaires sont disponibles, notamment une pince manuelle N200, des tirants grandes longueurs pour cette pince, ainsi qu’une sertisseuse sur batterie Element-Split livrée avec tirants M5, M6 et M8, facilitant le sertissage de l’écrou étoilé.
Ce système multiserrage assure une fixation fiable, résistante et adaptée à des supports délicats, offrant une solution robuste pour le montage d’écrous à sertir sur des matériaux fragiles ou flexibles.
- matière : acier zingué blanc > 8 μm - tête plate
- filetage : M5
- longueur totale : 22 mm
- plage de sertissage : 0,5 - 4,45 mm
- épaisseur recommandée du support : 0,96 mm
- largeur de la tête (K) : 12,7 mm
- diamètre de la collerette (D) : 7,47 mm
- couple de serrage recommandé : 8 Nm
- résistance au cisaillement : 2 300 N
- traction maximale : 10 000 N
- adapté aux supports fragiles ou souples : plastiques fragiles ou fissurables, tôles souples
- grande plage de sertissage pour chaque référence
- montage possible sur des épaisseurs jusqu'à 7,1 mm
- large surface d’appui à l’arrière du support pour une meilleure tenue, remplaçant une rondelle d’appui
- résistance à l’arrachement importante sur des parois de faible épaisseur
- référence fournisseur : UCD05045-BC
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de cet écrou étoilé multiserrage ?
Cet écrou à sertir est en acier zingué blanc avec un revêtement supérieur à 8 μm et possède une tête plate. Il offre une grande plage de sertissage, permettant un montage sur des épaisseurs jusqu'à 7,1 mm ou variables. Sa conception à fût fendu forme 4 pétales lors du sertissage, créant une large surface d’appui à l’arrière du support.
Comment cet écrou assure-t-il une fixation fiable sur des supports fragiles ou souples ?
La large surface d’appui à l’arrière de la pièce support améliore la tenue en remplaçant une rondelle d’appui et réduit les contraintes sur le support. Il est spécifiquement adapté aux plastiques fragiles ou fissurables ainsi qu’aux tôles souples, garantissant une résistance élevée à l’arrachement sur des parois fines.
Quelles sont les données techniques essentielles pour le montage de l’écrou M5x22mm ?
Le diamètre de perçage recommandé est compris entre 7,48 et 7,62 mm. Le couple de serrage conseillé est de 8,0 Nm. La résistance au cisaillement est de 2 300 N et la résistance à la traction de 10 000 N. La plage de sertissage varie de 0,5 à 4,45 mm selon l’épaisseur du support.
Quelle est la procédure recommandée pour la mise en œuvre de cet écrou étoilé ?
Il faut d’abord percer soigneusement le support au diamètre indiqué en vérifiant la corrélation entre l’épaisseur du support et la plage de sertissage. Ensuite, insérer l’écrou jusqu’à ce que la collerette soit en butée contre la surface. Enfin, sertir l’écrou avec un outil adapté, en utilisant une longueur de mandrin correspondant à la longueur de l’écrou pour que tous les filets soient vissés.
Quels outils sont recommandés pour le sertissage de cet écrou ?
Le sertissage peut être réalisé avec une pince manuelle N200 ou une sertisseuse sur batterie ELEMENT-SPLIT, livrée avec des tirants adaptés aux écrous M5, M6 et M8. Des tirants longues longueurs sont également disponibles pour la pince à levier N200.
