75 équerre de bardage - 100mm - SCELL-IT - EKER100
Référence : S344EKER100
Découvrez 75 équerre de bardage - 100mm - SCELL-IT - EKER100 disponible à l'achat
- Produit conforme aux normes CSTB pour une utilisation sécurisée.
- Deux trous oblongs pour une fixation aisée au mur porteur.
- Réglage de l'ossature primaire facilité grâce à un trou oblong.
- Adapté pour différentes fixations avec des dimensions spécifiques.
- Conception robuste pour un bardage stable et durable.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

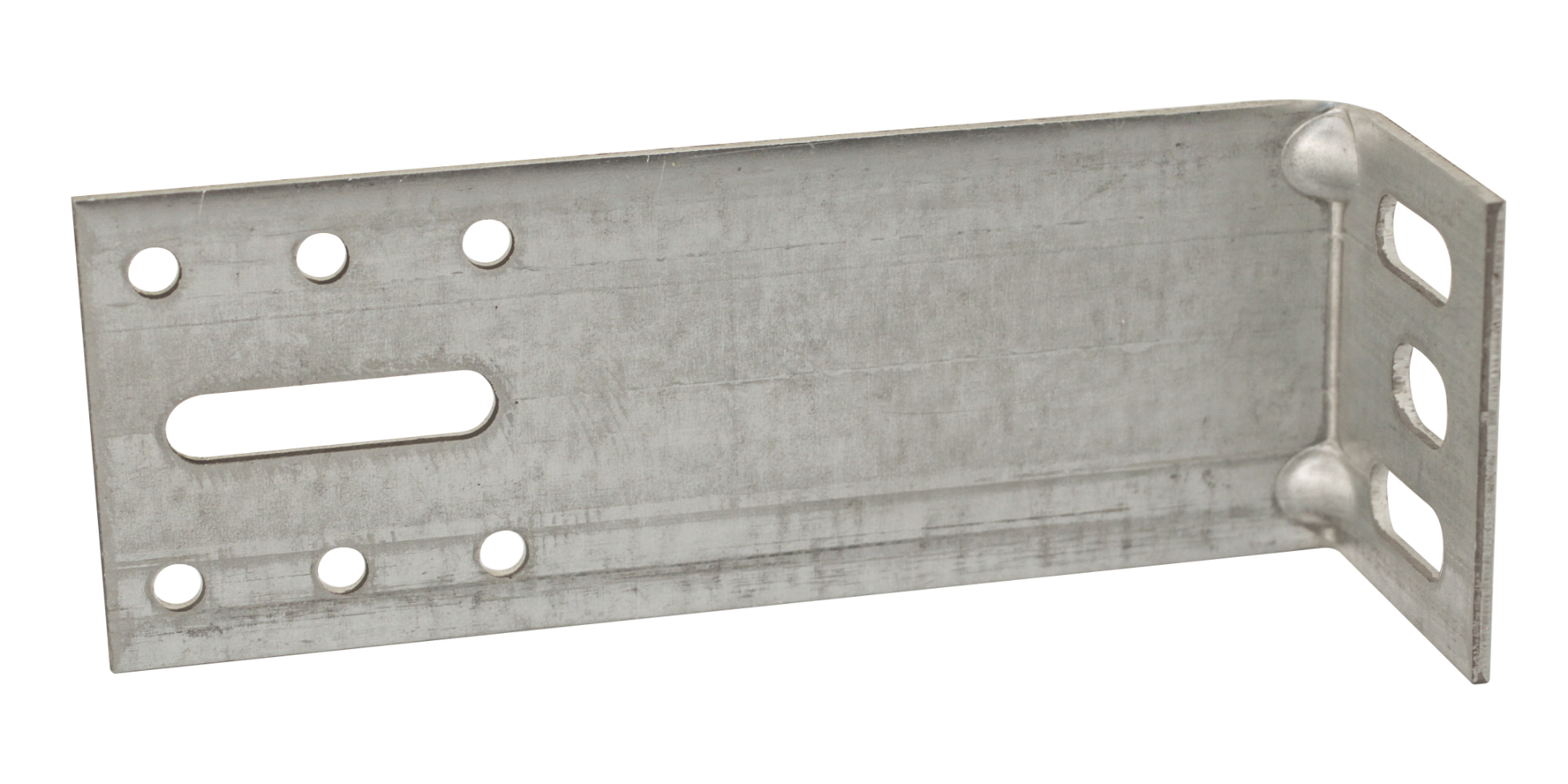

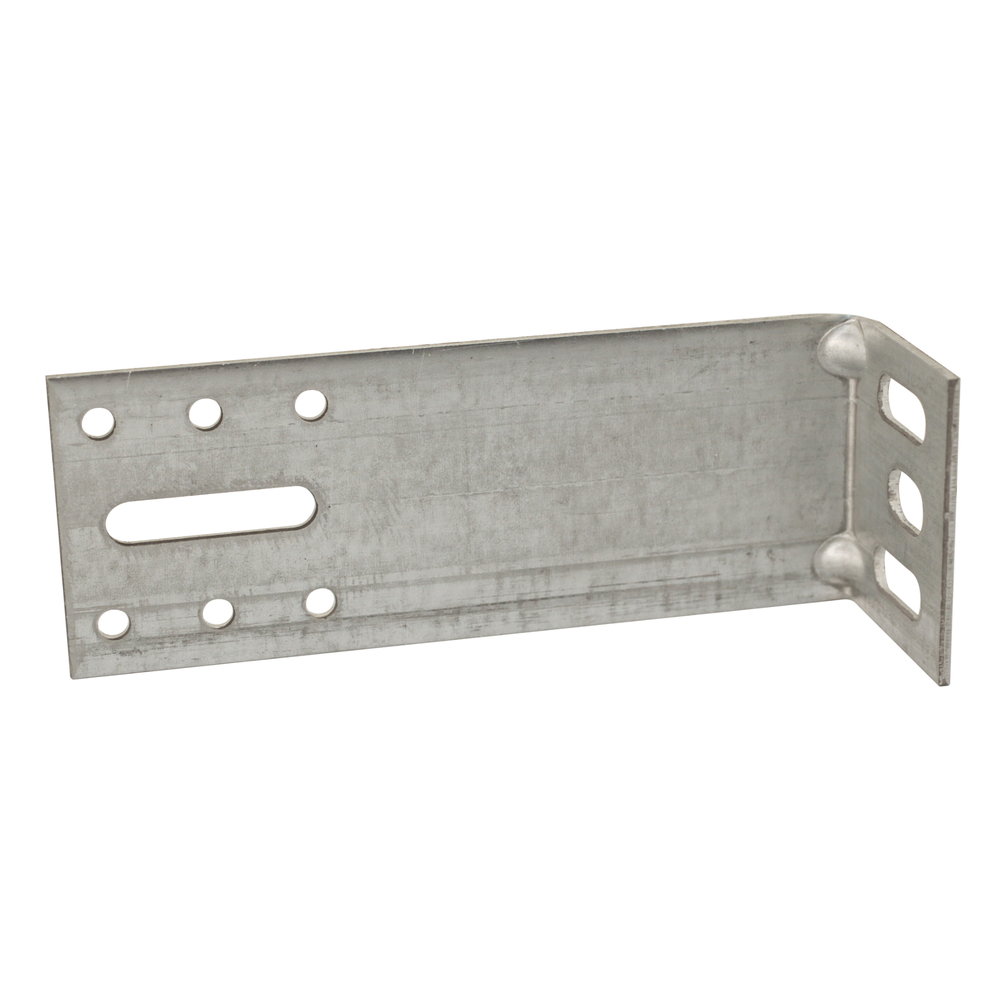

La 75 équerre de bardage - 100mm - SCELL-IT - EKER100 est un élément métallique conçu pour la fixation et le support des bardages rapportés avec ossature bois ou métal.
Elle est fabriquée en acier galvanisé DX51D+Z350, bénéficiant d’une galvanisation à chaud avec un dépôt de zinc de 350 g/m² sur les deux faces, assurant une protection anti-corrosion optimale pour les environnements extérieurs protégés et ventilés.
Son épaisseur de 2,5 mm garantit robustesse et durabilité.
Cette équerre est conforme aux cahiers 3316 et 3194 du CSTB, validée par le rapport d’essai n°CLC 15 - 26057061.
Elle dispose de perçages spécifiques facilitant la fixation et le réglage :
- Sur l’aile d’appui destinée à la fixation au mur porteur, deux trous oblongs horizontaux de 9x25 mm permettent une fixation à droite ou à gauche de l’ossature par goujon d’ancrage Ø8.
- Un trou oblong central de 10,5x18 mm permet la fixation par cheville nylon Ø10 ou goujon Ø8.
- Sur l’aile principale, un trou oblong de 8,5x40 mm facilite le réglage de l’ossature primaire.
- Six trous d’encadrement Ø6 assurent le passage des fixations de blocage.
La mise en œuvre standard recommande un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive, avec une quantité moyenne d’environ 1,5 équerre par m².
La fixation de l’équerre sur un support béton peut s’effectuer soit par goujon Ø8 dans le trou oblong supérieur, soit par cheville nylon Ø10 dans le trou central.
Le chevron est fixé sur l’équerre métallique à l’aide d’un tirefond Ø7 dans le trou oblong central, complété par deux vis Ø5 assurant l’anti-rotation du chevron.
La référence EKER100 correspond à une longueur de 100 mm, parmi une gamme de 25 longueurs disponibles allant de 40 mm à 350 mm.
Les résistances admissibles validées par le CSTB indiquent une capacité à supporter des charges verticales (poids du bardage) et horizontales (vent) avec un coefficient de sécurité de 1,5 pour les charges verticales et 2 pour les charges horizontales.
Pour la longueur 100 mm, la résistance aux charges verticales est de 30 daN sous 1 mm de déformation et 43 daN sous 3 mm, tandis que la résistance aux charges horizontales est de 90 daN.
Les équerres sont livrées dans des boîtes en carton renforcé adaptées aux dimensions, assurant une bonne résistance aux chocs et facilitant le stockage et l’empilage.
Ce produit offre une solution fiable et conforme aux normes pour la fixation des bardages, garantissant stabilité, réglage précis et durabilité dans le temps.
Ce produit est conforme aux cahiers 3316 et 3194 du CSTB, attesté par le rapport d’essai n°CLC 15-26057061. Il est conçu pour la fixation des bardages rapportés, que ce soit sur ossature bois ou ossature métallique.
L’équerre présente plusieurs perçages fonctionnels :
- Sur l’aile d’appui destinée à la fixation au mur porteur : deux trous oblongs horizontaux de 9x25 mm pour la fixation par goujon d’ancrage Ø8, à droite ou à gauche de l’ossature, ainsi qu’un trou oblong central de 10,5x18 mm pour fixation par cheville nylon Ø10 ou goujon Ø8.
- Sur l’aile principale : un trou oblong de 8,5x40 mm pour le réglage de l’ossature primaire et six trous d’encadrement Ø6 pour le passage des fixations de blocage.
La mise en œuvre standard recommande un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m (réduit à 90 cm en rive), ce qui correspond à une moyenne d’environ 1,5 équerre par m². En rive de bâtiment, les équerres sont placées toutes du même côté sur le chevron d’extrémité.
La fixation de l’équerre sur un support béton s’effectue soit par goujon Ø8 dans le trou oblong supérieur Ø9x25, soit par cheville nylon Ø10 dans le trou central Ø10,5x18. La fixation du chevron sur l’équerre se réalise avec un tirefond Ø7 dans le trou oblong central Ø8,5x40, complété par deux vis Ø5 pour assurer l’anti-rotation du chevron.
Les dimensions de l’équerre EKER100 sont de 100 mm de longueur, avec une largeur de 50 mm et une hauteur de 100 mm (voir schéma des dimensions). Elle fait partie d’une gamme de 25 longueurs disponibles, allant de 40 mm à 350 mm.
Les résistances admissibles selon le rapport CSTB sont les suivantes :
- Résistance aux charges verticales (poids du bardage) : 30 daN sous une déformation de 1 mm, 43 daN sous une déformation de 3 mm.
- Résistance aux charges horizontales (dépression due au vent) : 90 daN.
Ces valeurs intègrent des coefficients de sécurité (1,5 pour les charges verticales et 2 pour les charges horizontales).
L’équerre est adaptée pour la fixation d’isolants thermiques en une ou deux couches, avec fixation par chevilles à rosace. Elle permet la pose d’ossatures primaires en chevrons bois, assurant une fixation solide et durable.
Enfin, les équerres sont emballées dans un carton renforcé adapté aux dimensions, garantissant une bonne résistance aux chocs et facilitant le stockage.
En résumé, cette équerre de bardage galvanisée allie robustesse, conformité aux normes CSTB, facilité de mise en œuvre et polyvalence pour les bardages rapportés sur ossature bois ou métal.
- matière : acier galvanisé DX51D+Z350 avec galvanisation à chaud, dépôt de zinc de 350 g/m² sur les deux faces
- épaisseur : 2,5 mm
- conforme aux cahiers 3316 et 3194 du CSTB (rapport d’essai n°CLC 15 - 26057061)
- perçage aile d’appui : 2 trous oblongs horizontaux Ø9x25 mm pour fixation par goujon d’ancrage Ø8 à droite ou à gauche, 1 trou oblong central Ø10,5x18 mm pour fixation par cheville nylon Ø10 ou goujon Ø8
- perçage aile principale : 1 trou oblong Ø8,5x40 mm pour réglage de l’ossature primaire, 6 trous d’encadrement Ø6 pour passage des fixations de blocage
- résistances admissibles pour la longueur 100 mm : charges verticales 30 daN sous 1 mm de déformation, 43 daN sous 3 mm, charges horizontales 90 daN
- dispositions recommandées : entraxe horizontal 60 cm, entraxe vertical 1,35 m (réduit à 90 cm en rive), quantité moyenne environ 1,5 équerre/m²
- fixation sur support béton : goujon Ø8 dans trou oblong supérieur ou cheville nylon Ø10 dans trou central
- fixation du chevron sur équerre : tirefond Ø7 dans trou oblong central, complété par deux vis Ø5 pour anti-rotation
- référence fournisseur : EKER100
- longueur : 100 mm
