8 chevilles longue expansion tirefond th à embase - Ø12x130mm - SCELL-IT - STR12130
Référence : S344STR12130
Découvrez 8 chevilles longue expansion tirefond th à embase - Ø12x130mm - SCELL-IT - STR12130 disponible à l'achat
- Ancrage sûr dans la deuxième alvéole du parpaing
- Fixation solide même dans des conditions exigeantes
- Grande longueur pour une installation facilitée
- Diamètre de 12 mm et longueur de 130 mm
- Polyvalente pour divers matériaux de construction
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

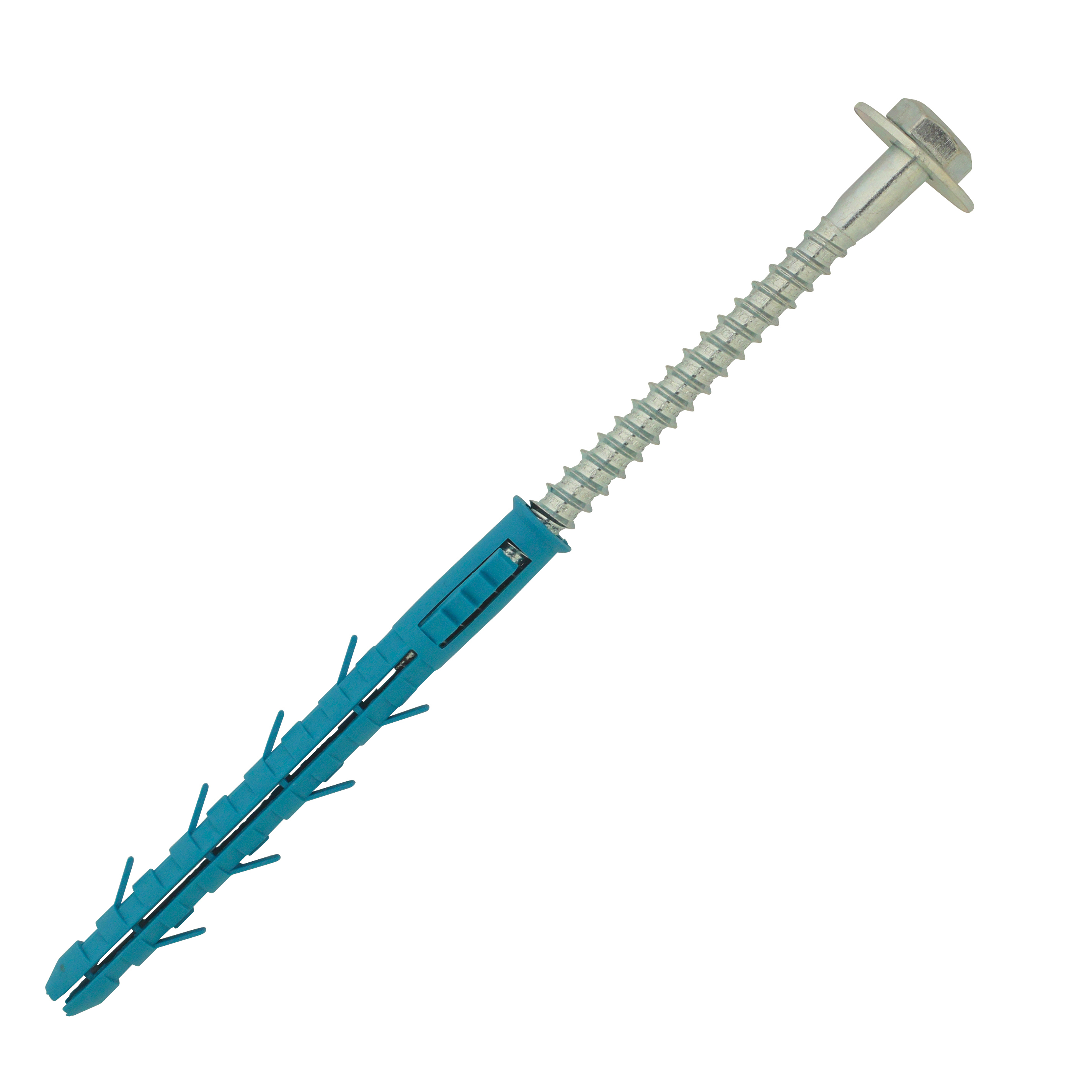

Découvrez la cheville longue d'expansion STR de la marque SCELL-IT, spécialement conçue pour un ancrage sûr dans la deuxième alvéole du parpaing.
Cette cheville est fabriquée à 100 % en nylon, associée à une vis en acier électrozingué blanc, garantissant robustesse et durabilité.
Elle offre une très longue expansion, permettant un ancrage profond et sécurisé, même dans les maçonneries creuses telles que le parpaing creux.
Sa grande longueur facilite la mise en œuvre sur des cloisons isolées ou des pièces de grandes épaisseurs.
Le modèle présenté possède un diamètre de 12 mm et une longueur totale de 130 mm.
La profondeur d’ancrage effective est de 90 mm, avec une épaisseur maximale de fixation de 40 mm.
Le perçage recommandé est de 12 mm de diamètre sur une profondeur de 100 mm.
La vis associée mesure 8 mm de diamètre pour 140 mm de longueur, avec une collerette de 29,5 mm de diamètre et une ouverture de clé hexagonale de 17 mm.
Cette cheville est compatible avec divers matériaux supports tels que le béton, le béton cellulaire, la maçonnerie pleine, la maçonnerie creuse et le parpaing.
Elle est adaptée à la fixation de menuiseries bois et métalliques, chevrons, vêtures, ainsi qu’à des équipements muraux comme chaudières, chauffe-eau ou climatiseurs.
La mise en œuvre se déroule en trois étapes :
- Percer à travers l’élément à fixer.
- Dépoussiérer le trou.
- Insérer la cheville STR à travers l’élément, puis réaliser l’expansion en serrant la vis à l’aide d’une clé hexagonale.
Les charges admissibles en traction pour ce modèle Ø12x130 mm sont de 25 daN, calculées avec un coefficient de sécurité adapté.
Cette cheville longue expansion tirefond à embase allie polyvalence et performance pour des fixations solides, même dans des conditions exigeantes.
Elle constitue un choix fiable pour tous vos travaux de fixation nécessitant robustesse et sécurité.
Cette cheville est particulièrement adaptée à tous types de matériaux supports tels que le béton, le béton cellulaire, la maçonnerie pleine et creuse, ainsi que le parpaing. Elle trouve son usage dans la fixation de menuiseries bois et métalliques, chevrons, vêtures, ainsi que d’équipements muraux comme chaudières, chauffe-eau ou climatiseurs.
Le principe de fonctionnement repose sur une très longue expansion qui assure un ancrage profond et sécurisé, même dans les maçonneries creuses. Sa grande longueur permet également une fixation efficace sur des cloisons isolées ou des pièces de grandes épaisseurs. L’installation s’effectue en perçant à travers l’élément à fixer, en dépoussiérant le trou, puis en insérant la cheville avant de réaliser son expansion par serrage de la vis à l’aide d’une clé hexagonale SW.
Les caractéristiques techniques détaillées sont les suivantes :
- Diamètre de la cheville : 12 mm
- Longueur totale : 130 mm
- Profondeur d’ancrage effective (hef) : 90 mm
- Épaisseur maximale de l’élément à fixer : 40 mm
- Diamètre de perçage : 12 mm
- Profondeur de perçage : 100 mm
- Vis : diamètre 8 mm x longueur 140 mm
- Diamètre de la collerette : 29,5 mm
- Ouverture de clé hexagonale : 17 mm
Les charges admissibles en traction sont de 25 daN pour le diamètre 12 mm. Les distances minimales recommandées sont une épaisseur minimale du support de 120 mm, un entraxe minimum de 240 mm et une distance au bord minimale de 240 mm.
Cette cheville bénéficie d’une grande polyvalence d’utilisation grâce à ses matériaux de qualité et son design optimisé pour une fixation solide et fiable dans des conditions exigeantes. Elle est idéale pour les travaux nécessitant une fixation robuste sur des supports creux ou pleins, avec une mise en œuvre simple et rapide.
- matière cheville : 100 % nylon
- matière vis : acier électrozingué blanc
- diamètre cheville : 12 mm
- longueur cheville : 130 mm
- profondeur d’ancrage : 90 mm
- épaisseur maximale de fixation : 40 mm
- diamètre perçage recommandé : 12 mm
- profondeur perçage recommandé : 100 mm
- diamètre vis : 8 mm
- longueur vis : 140 mm
- diamètre collerette : 29,5 mm
- ouverture clé hexagonale : 17 mm
- charges admissibles en traction : 25 daN
- compatibilité matériaux support : béton, béton cellulaire, maçonnerie pleine, maçonnerie creuse, parpaing
- référence fournisseur : STR12130
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la capacité d’ancrage de la cheville longue expansion tirefond TH à embase SCELL-IT STR12130 ?
Cette cheville offre une charge admissible en traction de 25 daN pour un diamètre de 12 mm. Elle assure un ancrage sûr en profondeur, notamment dans la deuxième alvéole du parpaing creux, grâce à sa très longue expansion.
Quels matériaux support cette cheville peut-elle fixer efficacement ?
Elle est adaptée à une large gamme de matériaux supports, incluant béton, béton cellulaire, maçonnerie pleine, maçonnerie creuse et parpaing. Elle convient pour fixer des menuiseries bois et métalliques, des chevrons, des vêtures ainsi que des équipements muraux tels que chaudières, chauffe-eau ou climatiseurs.
Quelles sont les dimensions clés à respecter pour une installation conforme ?
La cheville mesure 130 mm de longueur totale avec une profondeur d’ancrage effective de 90 mm. Le diamètre de perçage recommandé est de 12 mm avec une profondeur de perçage de 100 mm. L’épaisseur maximale de fixation est de 40 mm.
Quelles sont les étapes précises de mise en œuvre de cette cheville ?
Il faut percer un trou de 12 mm à travers l’élément à fixer, dépoussiérer le trou, insérer la cheville puis réaliser l’expansion en serrant la vis avec une clé hexagonale SW de 17 mm.
Quelles sont les contraintes à respecter concernant la disposition des fixations ?
Les distances minimales à respecter sont une épaisseur minimum du support de 120 mm, un entraxe minimum de 240 mm et une distance au bord minimum de 240 mm pour garantir la sécurité et la performance de la fixation.
