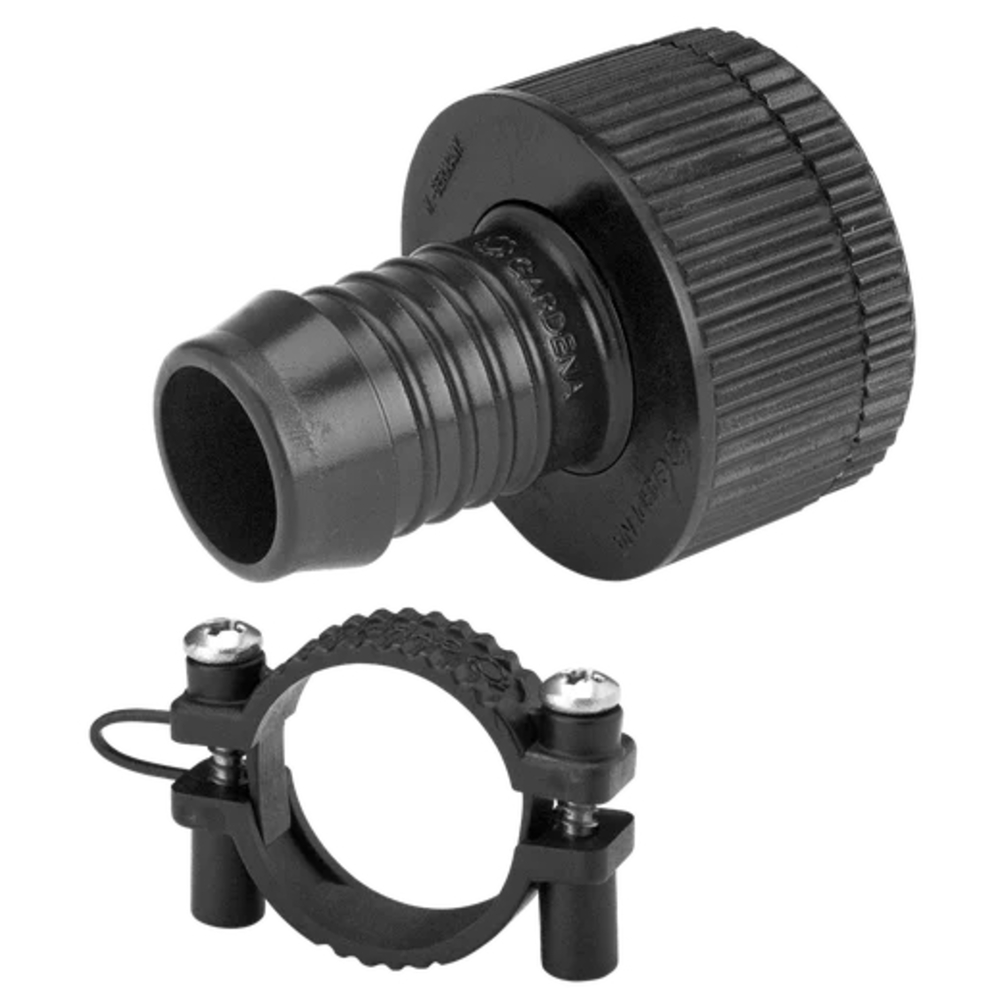

Adaptateur - GARDENA - 1513-20
Référence : HUS_151320
Découvrez Adaptateur - GARDENA - 1513-20 disponible à l'achat
Les points clés
- Adaptateur pour raccords de tuyau résistants à la pression
- Compatible avec robinets à filetage de 26,5 et 33,3 mm
- Idéal pour montage d'électrovannes ou prises d'eau enterrées
- Collier de serrage inclus pour fixation du tuyau
- Utilisable avec conduites de 19 mm et 25 mm
6,68 € TTC 5,57 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
1 document
Voir plus de documents

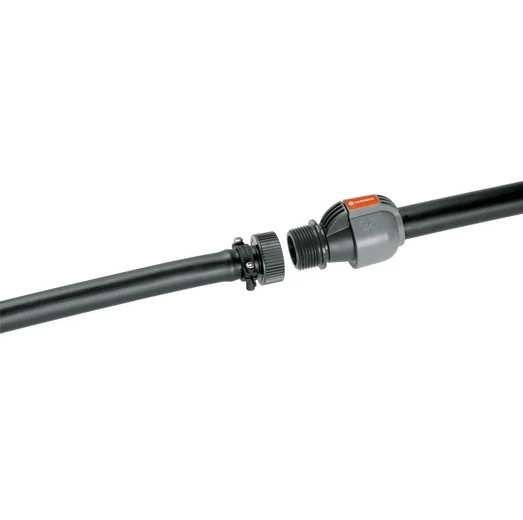

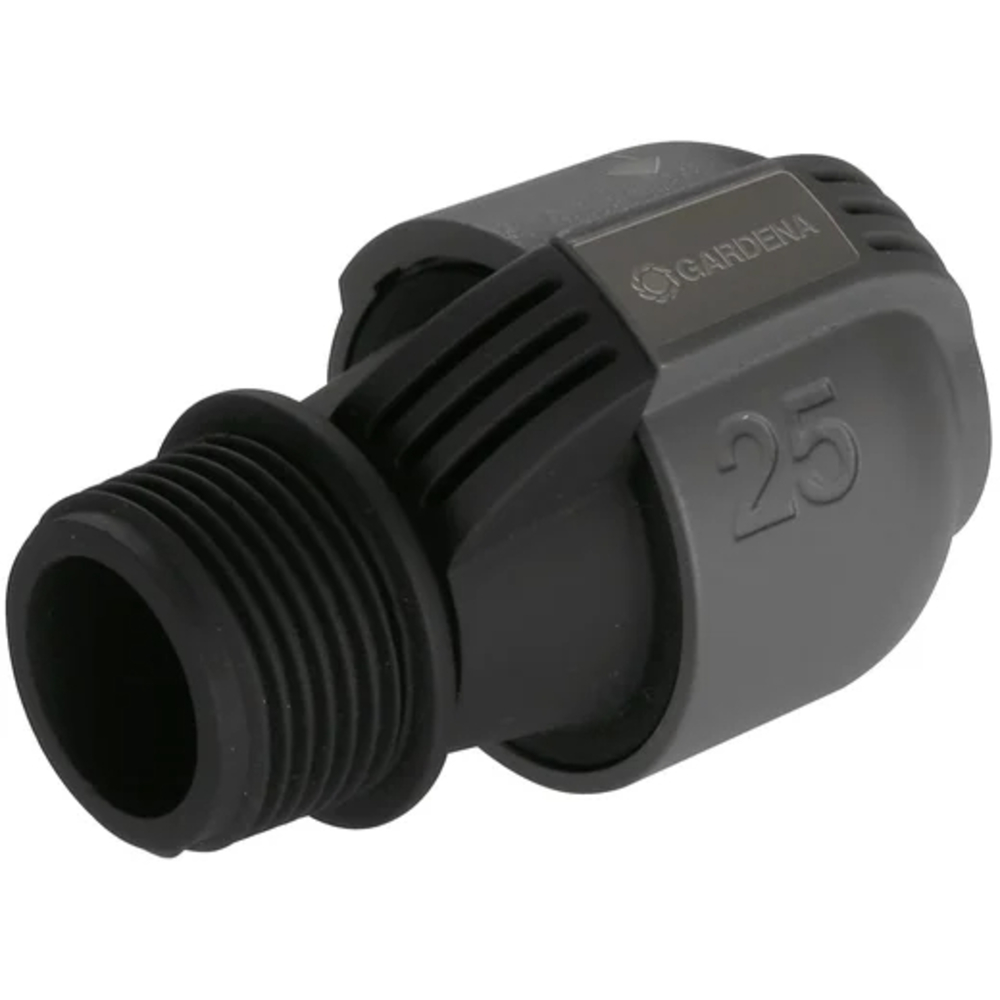

L'adaptateur GARDENA est nécessaire pour la création d’un raccord de tuyau résistant durablement à la pression. Il est idéal pour le montage d’une électrovanne ou d’une prise d’eau enterrée. L'adaptateur convient aux robinets à filetage de 26,5 mm (G 3/4") et à filetage de 33,3 mm (G 1") ainsi qu'aux tuyaux de 19 mm (G 3/4"). Le collier de serrage fourni fixe le tuyau. L'adaptateur peut aussi être utilisé pour un raccordement entre une conduite de raccordement de 19 mm (3/4") et une conduite de raccordement de 25 mm au moyen du raccord 25 mm à filetage mâle 1" GARDENA (Réf. 2763-20).
Référence commerciale : 1513-20
Filetage : 26.5 mm (G 3/4") et 33.3 mm (G 1")
L’adaptateur s’utilise en le vissant sur des robinets à filetage de 26,5 mm (G 3/4") ou 33,3 mm (G 1") puis en y fixant un tuyau de 19 mm (3/4") à l’aide du collier de serrage fourni. Il sert à créer un raccord de tuyau résistant à la pression, notamment pour le montage d’une électrovanne ou d’une prise d’eau enterrée. Le tuyau doit être inséré jusqu’en butée dans l’adaptateur avant de serrer le collier. Il peut également être utilisé pour raccorder une conduite de 19 mm à une conduite de 25 mm via un raccord mâle 25 mm fileté 1".
Dans le cadre d’une installation enterrée, l’adaptateur est raccordé au robinet par un tuyau d’arrosage de 19 mm, puis la prise d’eau est placée dans une tranchée remplie de gravier (10 cm x 10 cm x 10 cm) avant d’être recouverte de gazon. Lors de la mise en service, il convient de ne pas couper le tuyau trop court pour permettre l’enfouissement de la prise d’eau. Après raccordement, l’installation doit être testée pour vérifier l’étanchéité de toutes les connexions.
En cas de pression permanente dans le système, la connexion entre le tuyau et le robinet doit être sécurisée avec l’adaptateur (référence 1513) pour éviter tout risque de déconnexion.
Lorsque la pression d’eau descend sous 0,5 bar, les valves de purge s’ouvrent automatiquement pour évacuer l’eau via le gravier sous la prise d’eau. Avant les périodes de gel, il faut déconnecter le tuyau entre le robinet et l’adaptateur afin de ventiler l’installation.
Dans le cadre d’une installation enterrée, l’adaptateur est raccordé au robinet par un tuyau d’arrosage de 19 mm, puis la prise d’eau est placée dans une tranchée remplie de gravier (10 cm x 10 cm x 10 cm) avant d’être recouverte de gazon. Lors de la mise en service, il convient de ne pas couper le tuyau trop court pour permettre l’enfouissement de la prise d’eau. Après raccordement, l’installation doit être testée pour vérifier l’étanchéité de toutes les connexions.
En cas de pression permanente dans le système, la connexion entre le tuyau et le robinet doit être sécurisée avec l’adaptateur (référence 1513) pour éviter tout risque de déconnexion.
Lorsque la pression d’eau descend sous 0,5 bar, les valves de purge s’ouvrent automatiquement pour évacuer l’eau via le gravier sous la prise d’eau. Avant les périodes de gel, il faut déconnecter le tuyau entre le robinet et l’adaptateur afin de ventiler l’installation.
Nous vous informons que les produits GARDENA possède à l'intitial d'une garantie de 2 ans à partir de la date de facturation du produit.
Votre produit a moins de deux ans et est tombé en panne ?
Merci de suivre la procédure suivante : Pour les produits dont la valeur est inférieure à 80€ TTC, merci d'utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) pour nous faire parvenir les documents suivants :
- photo de la plaque signalétique du produit,
- la facture d'achat
- un descriptif de la panne dans un premier temps
Une fois ces éléments reçus et vérifiés, il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE.
Pour les autres produits électroportatifs: nous faire parvenir également votre demande SAV, par le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), un bon de transport vous sera alors remis pour que votre article soit envoyé en centre d'expertise.
HUSQVARNA - GARDENA FLYMO
9/11ALLEE DES PIERRES MAYETTES
92635 - GENNEVILLIERS
France
service.commercial.ouest@husqvarnagroup.
Questions produits
À quels types de robinets cet adaptateur est-il compatible ?
L’adaptateur GARDENA 1513-20 convient aux robinets à filetage de 26,5 mm (G 3/4") et 33,3 mm (G 1").
Comment assurer la fixation du tuyau sur l’adaptateur ?
Le tuyau de 19 mm (3/4") doit être inséré jusqu’en butée dans l’adaptateur, puis fixé à l’aide du collier de serrage fourni pour garantir un raccordement résistant à la pression.
Dans quelles conditions l’adaptateur est-il particulièrement recommandé ?
Il est idéal pour le montage d’électrovannes ou de prises d’eau enterrées, notamment dans des installations où la pression est permanente et où la connexion doit être sécurisée pour éviter toute déconnexion.
Comment procéder à l’installation enterrée avec cet adaptateur ?
Lors d’une installation enterrée, l’adaptateur est raccordé au robinet via un tuyau d’arrosage de 19 mm, puis placé dans une tranchée remplie de gravier (10 cm x 10 cm x 10 cm) avant d’être recouvert de gazon. Il est important de ne pas couper le tuyau trop court pour permettre cet enfouissement.
Quelles précautions prendre en cas de gel ?
Avant les périodes de gel, il est nécessaire de déconnecter le tuyau entre le robinet et l’adaptateur afin de ventiler l’installation et éviter les dommages liés au gel.
Comment vérifier l’étanchéité après installation ?
Après raccordement, il faut tester l’installation en mettant le système sous pression et en vérifiant que toutes les connexions sont étanches.
