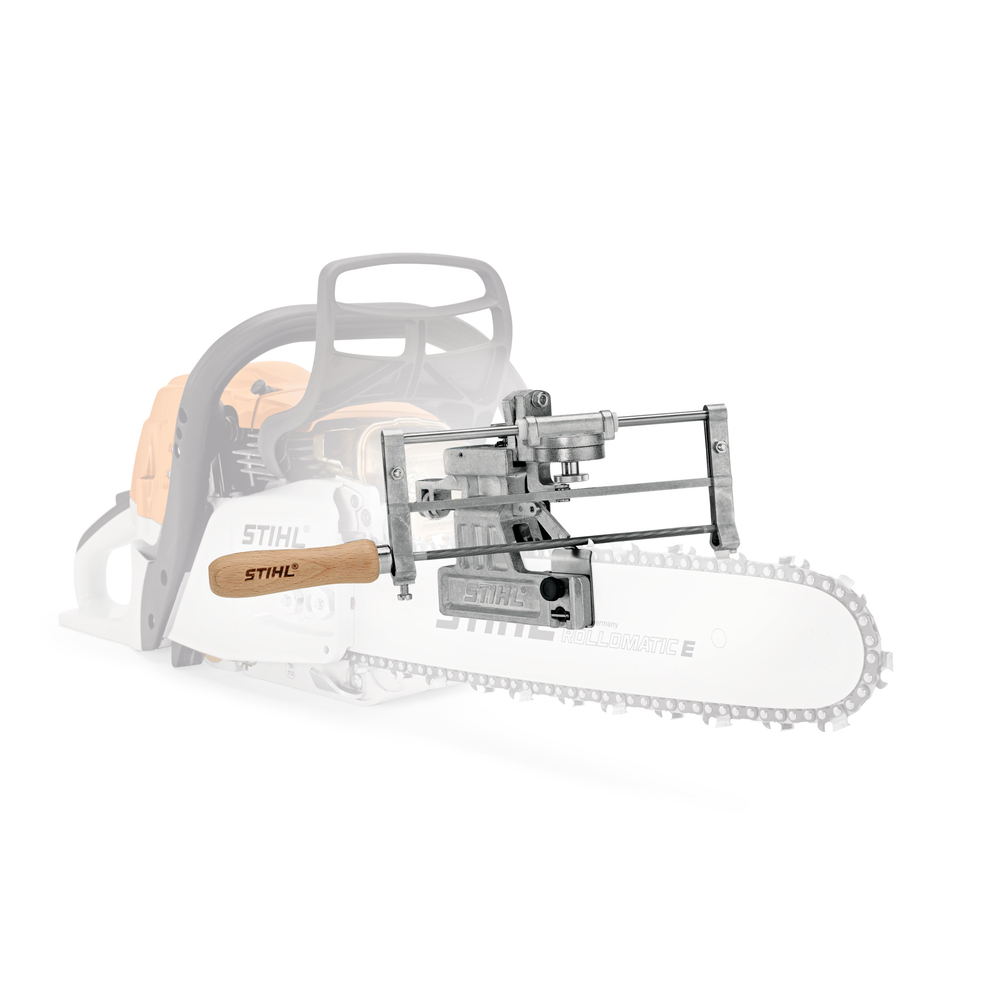

Affuteur à lime FG3 - STIHL - 56100007500

Découvrez l'affûteuse à lime FG3 de STIHL, un outil manuel de précision conçu pour l'entretien régulier des tronçonneuses.

Cet affûteur se fixe facilement sur le guide-chaîne, grâce à des mâchoires réglables qui s'alignent au niveau des rivets, garantissant une fixation stable et précise.
Entièrement fabriquée en métal, cette affûteuse robuste assure une grande durabilité et convient aussi bien aux professionnels qu’aux amateurs exigeants.

L'outil permet d'affûter toutes les chaînes STIHL Oilomatic, à l'exception des chaînes à tranchant en forme de L et des chaînes garnies de plaquettes carbure.
L’affûtage s’effectue sans manche ni lime additionnelle, avec un positionnement précis de la lime ronde adaptée au pas de chaîne.

Le fonctionnement repose sur un système de réglage fin :
- La lime ronde est montée dans un porte-lime avec une vis d'ajustage permettant de centrer l'affûteuse sur la chaîne.
- L'angle d'affûtage est réglable de manière précise, avec un angle standard de 30° pour la plupart des chaînes et un angle de 10° pour les coupes longitudinales.
- La lime doit dépasser d'environ un quart de son diamètre au-dessus du toit de la dent de coupe.
- Un système de butée réglable garantit que chaque dent est affûtée à la même longueur, en se basant sur une dent de référence mesurée avec un pied à coulisse.

L’affûtage se réalise par mouvements de va-et-vient, en limant uniquement lors du passage en avant, de l’intérieur vers l’extérieur de la dent, en évitant les maillons intermédiaires et d'entraînement.
Chaque rangée de dents est affûtée successivement, avec repositionnement de l'affûteuse pour la deuxième rangée.

La hauteur des limiteurs de profondeur est contrôlée et ajustée à l’aide d’une jauge spécifique, afin de garantir une coupe sécurisée et limiter le risque de retour de force.
La lime triangulaire est utilisée pour rectifier ces limiteurs selon la hauteur prescrite.

Après affûtage, il est recommandé de nettoyer soigneusement la chaîne pour éliminer les résidus de limage et de lubrifier intensément la chaîne.
L’entretien régulier inclut également le graissage du guide et la rotation périodique de la lime pour éviter une usure asymétrique.

Les principales pièces de l’affûteuse comprennent le porte-lime, la vis de réglage d’angle, la vis de serrage, les mâchoires de fixation, la butée de longueur, ainsi que les vis et molettes pour les ajustements.

Enfin, cet outil est conçu pour un usage mobile et s’adapte aux conditions d’utilisation sur site, avec un conditionnement simple facilitant son transport et son stockage.

Cette affûteuse FG3 STIHL est un équipement indispensable pour maintenir la performance et la sécurité de votre tronçonneuse grâce à un affûtage précis, durable et facile à réaliser.

• matériau : métal
• fixation : sur guide-chaîne par mâchoires réglables
• compatibilité : chaînes STIHL Oilomatic sauf chaînes à tranchant en L et plaquettes carbure
• réglage d’angle d’affûtage : de 10° à 30°
• affûtage : lime ronde montée dans porte-lime avec vis d’ajustage
• butée réglable pour uniformité de longueur des dents
• mode d’affûtage : va-et-vient, limage à l’aller uniquement
• contrôle hauteur limiteurs de profondeur avec jauge spécifique
• usage : professionnel et amateur
• référence fournisseur : 56100007500

L'affûteur à lime s'utilise en le fixant solidement sur le guide-chaîne de la tronçonneuse, en alignant ses mâchoires au niveau des rivets pour garantir une fixation stable. La chaîne doit d'abord être contrôlée et les dents endommagées remplacées pour assurer un affûtage homogène.

L'outil se centre précisément sur la chaîne à l'aide d'une vis d'ajustage, puis la lime ronde adaptée au pas de chaîne est montée dans le porte-lime. L'angle d'affûtage se règle selon le type de chaîne, généralement à 30°, ou à 10° pour les coupes longitudinales. La lime doit dépasser d'environ un quart de son diamètre au-dessus du toit de la dent de coupe.

L'affûtage s'effectue par des mouvements de va-et-vient, en limant uniquement lors du passage en avant, de l’intérieur vers l’extérieur de la dent, en évitant les maillons intermédiaires et d'entraînement. Chaque dent d'une rangée est affûtée successivement, en repositionnant l'affûteuse pour traiter la deuxième rangée.

La hauteur des limiteurs de profondeur est contrôlée avec une jauge spécifique adaptée au pas de chaîne. Si nécessaire, ils sont rectifiés à l’aide d’une lime triangulaire pour correspondre à la hauteur prescrite, afin de limiter le risque de retour de force.

Après affûtage, la chaîne doit être nettoyée pour éliminer les résidus de limage, puis lubrifiée intensément. L'entretien régulier inclut également le graissage du guide-chaîne et la rotation périodique de la lime pour éviter une usure asymétrique.

Cette méthode d'utilisation permet d'obtenir un affûtage précis et uniforme des dents de la chaîne, contribuant à maintenir la performance et la sécurité de la tronçonneuse.
