Affuteur à main FG2 1087 - STIHL - 56040007501

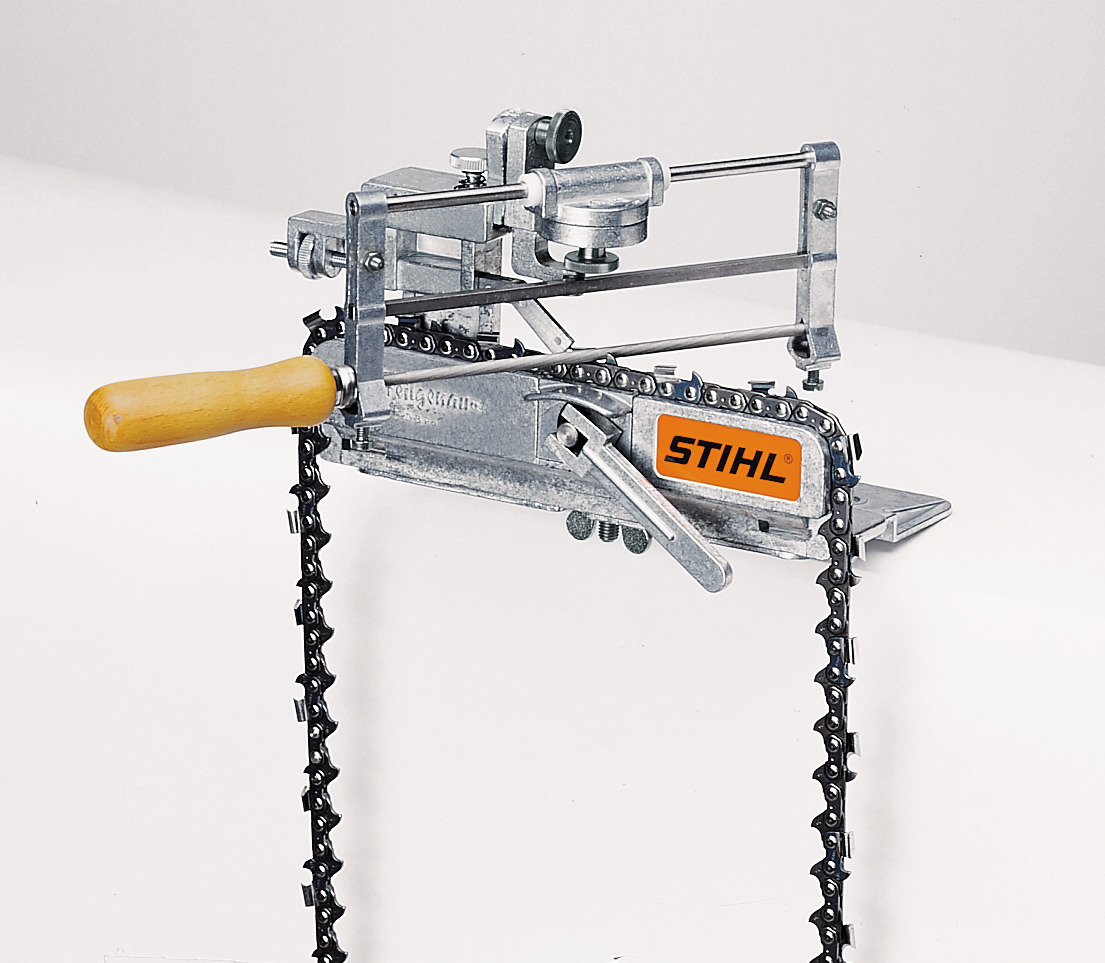

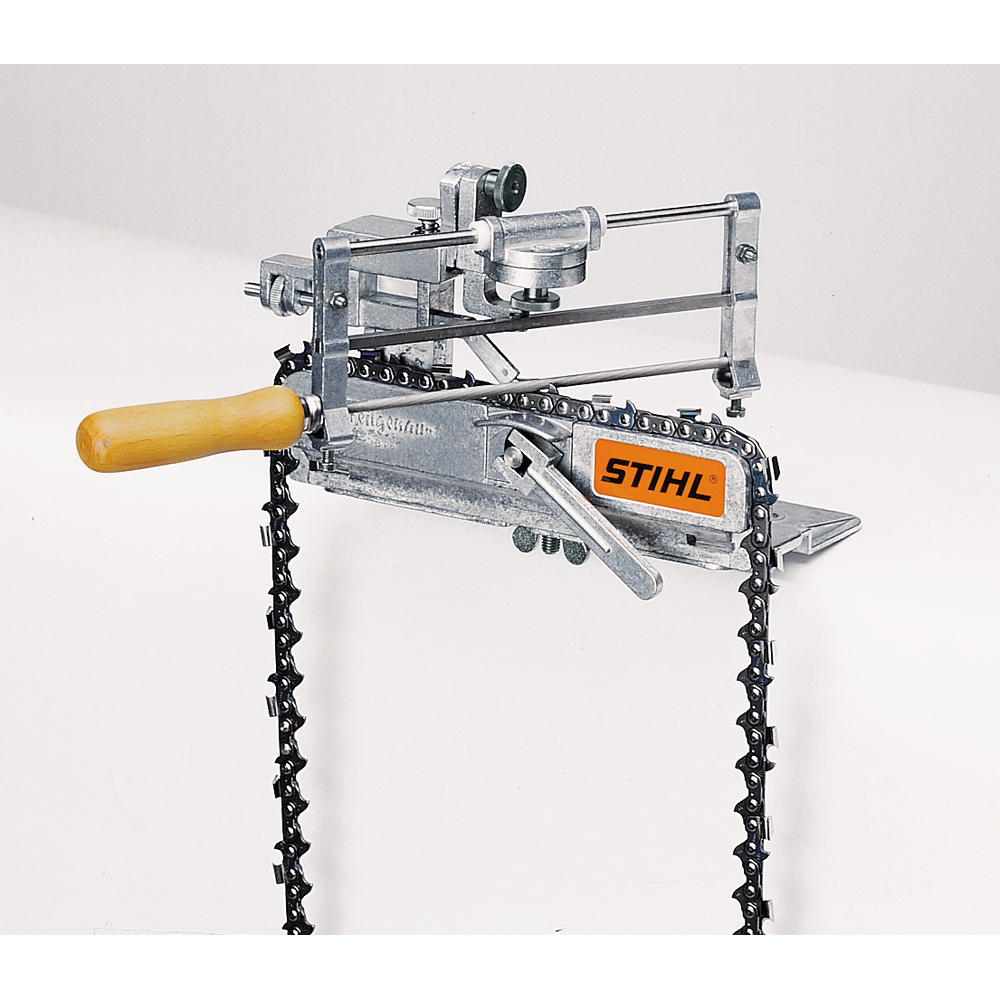

Découvrez l'affûteuse de précision FG2 de STIHL, un outil manuel conçu pour l'entretien professionnel et régulier des chaînes de tronçonneuses.

Cet affûteur se distingue par sa conception robuste entièrement en métal, assurant une grande durabilité et une longue durée de vie.
Il se fixe solidement sur un établi grâce à deux pinces à vis, garantissant une stabilité optimale lors de l'affûtage.
L'outil fonctionne sans manche ni lime, ce qui simplifie son utilisation et garantit une précision d'affûtage remarquable.

L'affûteuse FG2 est adaptée pour toutes les chaînes de tronçonneuses STIHL Oilomatic, à l'exception des chaînes à tranchant affûté en forme de « L » et des chaînes garnies de plaquettes de carbure.
Son usage principal est de maintenir la chaîne en parfait état de coupe par un affûtage fréquent et précis, en enlevant un minimum de matière.

Le dispositif permet un affûtage manuel précis, avec un système de réglage fin du positionnement de la lime ronde (accessoire), qui doit être choisie en fonction du pas de la chaîne.
Les dimensions de lime ronde compatibles sont les suivantes : 4,0 mm (5/32") pour 1/4" et 3/8 P, 4,8 mm (3/16") pour 0,325", 5,2 mm (13/64") pour 3/8" et 5,5 mm (7/32") pour 0,404".

Le montage de l'affûteur s'effectue en plusieurs étapes : fixation du socle sur l'établi avec les vis à bois ou serre-joints, positionnement du chevalet d'affûtage, fixation du porte-lime sur le pivot avec goupille de butée et serrage de l'écrou.

Le fonctionnement repose sur un réglage précis des angles d'affûtage, adaptés aux différents types de chaînes STIHL (30° pour la plupart, 10° pour les coupes longitudinales).
Le réglage de la lime se fait par un système de vis de réglage et une molette permettant d'ajuster la profondeur de la lime pour que celle-ci dépasse d'environ un quart de son diamètre au-dessus de la dent à affûter.

L'affûtage s'effectue en deux temps, d'abord sur la première rangée de dents, puis sur la seconde, en retournant l'outil et en ajustant les réglages.
Chaque dent est affûtée avec deux à trois passages de lime, uniquement dans le sens de l'extérieur vers l'intérieur, en évitant de toucher les maillons intermédiaires et d'entraînement.

Le réglage des limiteurs de profondeur est réalisé avec une jauge spécifique (accessoire), qui permet de contrôler la hauteur des limiteurs et d'éviter un affûtage excessif qui pourrait augmenter la tendance au rebond de la tronçonneuse.
Ce réglage est essentiel pour garantir la sécurité et les performances de coupe.

Après affûtage, il est recommandé de nettoyer soigneusement la chaîne pour enlever les résidus de lime et de poussière, puis de lubrifier intensivement la chaîne.
L'entretien régulier comprend également la lubrification du porte-lime et la rotation périodique de la lime ronde pour éviter une usure unilatérale.

Cet affûteur manuel FG2 est un outil fiable, précis et durable, idéal pour les professionnels souhaitant assurer un entretien optimal de leurs chaînes de tronçonneuses STIHL.

• affûtage précis pour chaînes de tronçonneuses
• conception en métal robuste et durable
• fixation facile sur un établi avec des pinces à vis
• outil manuel sans besoin de manche ni de lime
• compatible avec toutes les chaînes STIHL Oilomatic sauf chaînes à tranchant en « L » et chaînes garnies de plaquettes de carbure
• réglage fin du positionnement de la lime ronde
• dimensions compatibles des limes rondes : 4,0 mm (5/32") pour 1/4" et 3/8 P, 4,8 mm (3/16") pour 0,325", 5,2 mm (13/64") pour 3/8", 5,5 mm (7/32") pour 0,404"
• réglage des angles d’affûtage : 30° pour la plupart des chaînes, 10° pour les coupes longitudinales
• réglage de la profondeur de lime avec vis de réglage et molette
• affûtage en deux temps sur les deux rangées de dents
• réglage des limiteurs de profondeur avec jauge spécifique (accessoire)

L'affûteur à main FG2 s'utilise en le fixant solidement sur un établi à l'aide de vis à bois ou de serre-joints. Le chevalet d'affûtage est ensuite positionné sur le socle, avec le levier de serrage orienté à l'opposé de l'établi, et fixé par une vis à six pans et un écrou à oreilles. Le porte-lime est emboîté sur le pivot, la goupille de butée s'insérant dans le trou oblong, puis l'écrou est serré.

Une lime ronde adaptée au pas de la chaîne doit être choisie et montée dans le porte-lime, fixé par des vis. La chaîne de tronçonneuse est contrôlée pour remplacer les pièces endommagées, puis la plus courte dent est identifiée comme référence. La chaîne est placée sur le chevalet avec les dents orientées vers la droite, puis tendue et bloquée avec le levier de serrage.

Le chevalet est orienté selon la position de la dent de référence (gauche ou droite). Le réglage de l'angle d'affûtage se fait en dévissant la molette, en levant le porte-lime pour libérer le guide, puis en le tournant pour obtenir l'angle adéquat (généralement 30° ou 10° pour certaines chaînes). Le guide est repositionné sous la molette, centrée sur la dent de référence.

La lime est positionnée entre la dent et le limiteur de profondeur, en ajustant la vis de réglage pour que la lime dépasse d'environ un quart de son diamètre au-dessus de la dent. Le limiteur d'arrêt est réglé pour appuyer contre le dos de la dent à affûter, et le levier de serrage est refermé pour immobiliser la chaîne.

L'affûtage s'effectue par 2 à 3 passages de lime rapides de l'intérieur vers l'extérieur sur chaque dent de la première rangée, en maintenant le limiteur d'arrêt contre la dent. Une fois la première rangée affûtée, le porte-lime est retourné, le guide est repositionné sur l'autre rangée de dents, et le processus est répété.

Après affûtage, la hauteur des limiteurs est contrôlée à l'aide d'une jauge spécifique adaptée au pas de la chaîne. Si nécessaire, les limiteurs sont limés pour ne pas dépasser la hauteur de la jauge. Le réglage de la vis de profondeur permet de garantir que la lime ne touche pas la dent lors de ce réglage.

Enfin, la chaîne est nettoyée pour éliminer les résidus de lime et poussière, puis lubrifiée intensivement. Le porte-lime doit également être lubrifié régulièrement, et la lime ronde doit être tournée périodiquement pour éviter une usure unilatérale.

En cas de fonctionnement non conforme, il est possible d'ajuster le limiteur d'arrêt et le réglage de la lime pour corriger la position d'affûtage.
