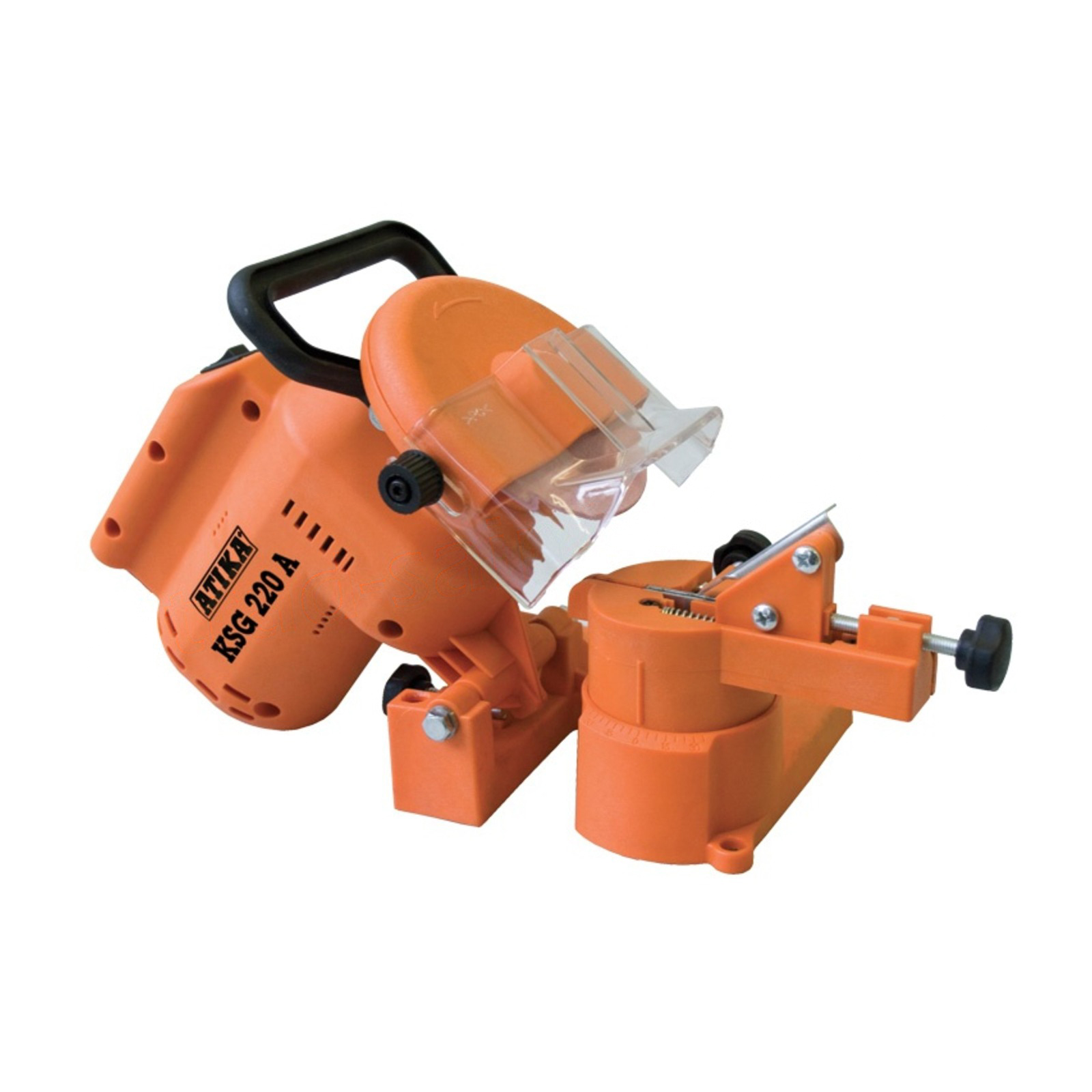

Affuteur chaîne électrique KSG 220 A ALTRAD K302360
Découvrez Affuteur chaîne électrique KSG 220 A ALTRAD K302360 disponible à l'achat
- Affûtage précis avec réglage d’angle jusqu’à 35°
- Compatible chaînes 6.35 à 9.52 mm
- Meule de 100 mm pour une coupe efficace
- Fixation stable sur établi avec 3 points
- Niveau sonore modéré à 78 dB au poste
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- marque : altrad
- référence fournisseur : K302360
- moteur électrique monophasé : 230 V / 50 Hz
- puissance : 220 W
- vitesse de rotation : 7500 t/mn (40 m/s)
- poids : 1,8 kg
- dimensions emballage : 275 x 180 x 185 mm
- compatibilité chaîne : 6,35 mm (1/4"), 8,25 mm (0,325"), 9,52 mm (3/8")
- diamètre disque affûtage : 100 mm
- épaisseur disque affûtage : 3,2 mm
- diamètre trou central disque : 10 mm
- réglage angle d’affûtage jusqu’à 35°
- butée de profondeur réglable
- fixation sur établi avec 3 points de fixation
- niveau sonore : 91 dB(A) puissance acoustique, 78 dB(A) poste de travail
- niveau de vibrations : 3,52 m/s²
Description
L’affûteur de chaîne électrique ALTRAD K302360, modèle KSG 220 A, est un outil conçu pour affûter avec précision les chaînes de tronçonneuses et d’élagueuses, permettant ainsi de restaurer le tranchant des dents de coupe et d’améliorer les performances de coupe tout en prolongeant la durée de vie des chaînes.
Cet affûteur est équipé d’un moteur électrique monophasé de 220 W fonctionnant sous une tension de 230 V / 50 Hz, avec une vitesse de rotation de la meule de 7500 tours par minute (soit environ 40 m/s).
Il pèse environ 1,8 kg et ses dimensions emballage sont de 275 x 180 x 185 mm.
L’appareil est compatible avec plusieurs tailles courantes de chaînes : 6,35 mm (1/4"), 8,25 mm (0,325") et 9,52 mm (3/8"), ce qui couvre la plupart des chaînes domestiques utilisées sur tronçonneuses et élagueuses.
La meule d’affûtage fournie mesure Ø 100 mm de diamètre, 3,2 mm d’épaisseur avec un trou central de 10 mm. Une meule optionnelle de 4,5 mm d’épaisseur est disponible pour les chaînes professionnelles.
L’affûteur dispose d’un système de guidage précis permettant un alignement exact de la chaîne, garantissant un affûtage régulier même pour les utilisateurs peu expérimentés.
Il offre plusieurs réglages essentiels :
- Réglage de l’angle d’affûtage jusqu’à 35°, avec un angle recommandé entre 30 et 35° pour les dents de coupe.
- Butée de profondeur réglable pour ajuster la profondeur d’affûtage, avec une distance recommandée entre le limiteur de profondeur et le tranchant de 0,5 à 0,8 mm afin d’assurer une coupe efficace et sécurisée.
- Fixation stable de la chaîne grâce à une butée et un système de serrage sécurisé.
L’affûteur se fixe solidement sur un établi à l’aide de trois points de fixation pour assurer une stabilité optimale durant l’utilisation. Il est conseillé d’utiliser une sous-couche en caoutchouc pour réduire les vibrations et le bruit.
Le produit est conforme aux normes CE et respecte les directives européennes 2004/108/EG et 2006/95/EG, avec un niveau sonore mesuré à 91 dB(A) en puissance acoustique et 78 dB(A) au poste de travail, ainsi qu’un niveau de vibrations de 3,52 m/s².
L’utilisation de l’affûteur nécessite le respect de consignes de sécurité strictes : port obligatoire de lunettes, gants, masque anti-poussière et protection auditive, installation sur un support stable et sec, et manipulation par des personnes formées.
L’appareil est livré complet avec :
- L’affûteur de chaîne KSG 220 A
- Un plateau tournant complet
- Une paire de balais de charbon
- Une butée pour la chaîne
- Un écrou de fixation
- Une notice d’utilisation détaillée.
L’entretien comprend le nettoyage régulier de toutes les parties mobiles (hors système d’entraînement), le nettoyage des orifices d’aération après chaque usage, et le remplacement des meules usées ou endommagées.
La machine doit être stockée dans un endroit sec, fermé et hors de portée des enfants, avec la fiche débranchée.
En cas de dysfonctionnements, les principales causes peuvent être l’absence d’alimentation, un câble défectueux, un interrupteur ou moteur défaillant, ou une meule usée ou bloquée. Le manuel détaille les procédures de dépannage et insiste sur la nécessité d’utiliser uniquement des pièces d’origine.
L’affûteur chaîne électrique ALTRAD K302360 est un outil performant et précis, conçu pour un affûtage rapide et efficace des chaînes de tronçonneuses et élagueuses, garantissant sécurité, durabilité et qualité de coupe.
Guide d'utilisation

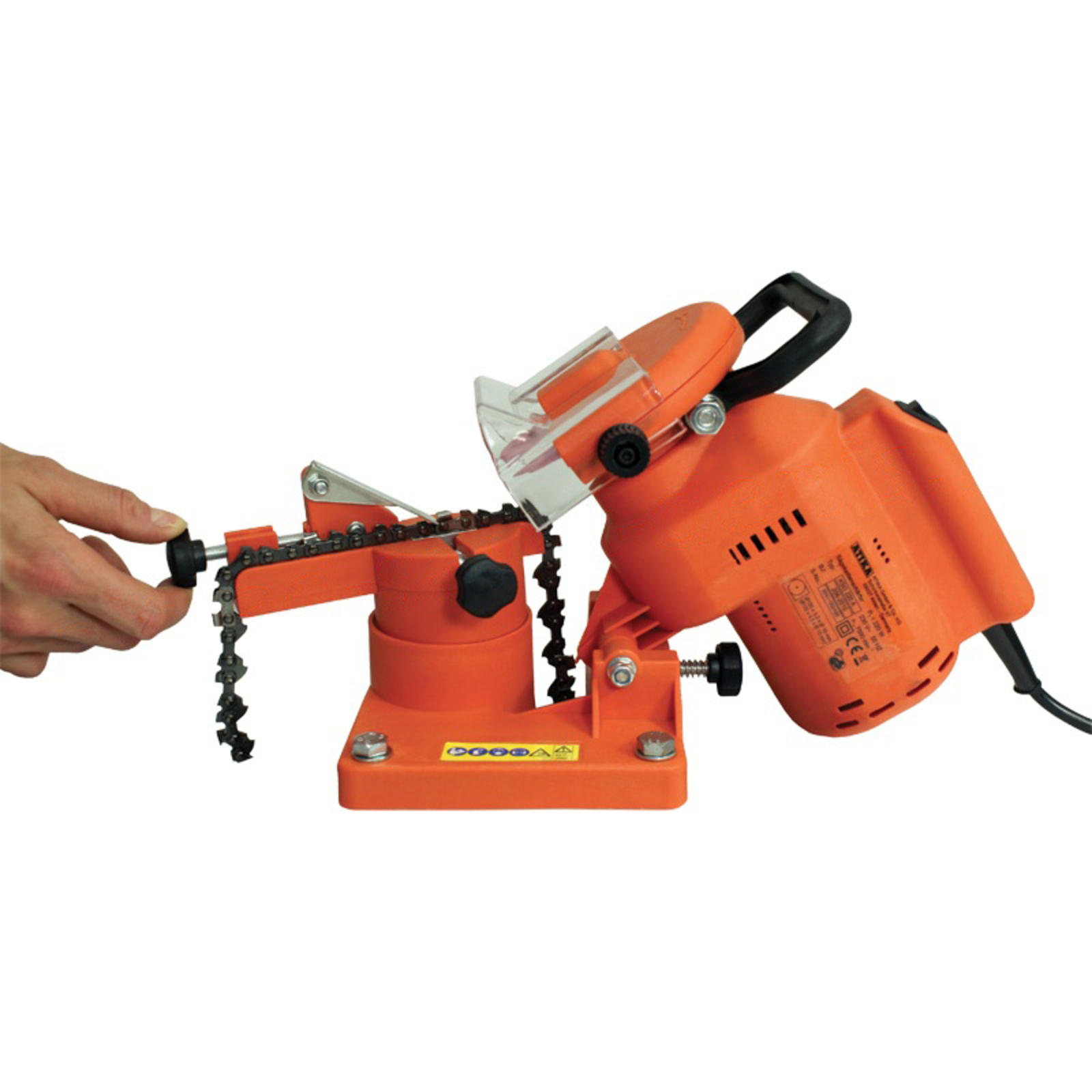

L’utilisation commence par le réglage de l’angle d’affûtage, qui se fait en desserrant la butée de fixation pour orienter le plateau tournant à environ 30°, un angle d’affûtage compris généralement entre 30 et 35°. La chaîne est ensuite placée dans la glissière de guidage, entre les plaques de guidage, puis la butée de chaîne est rabattue et la chaîne tirée vers l’arrière jusqu’à ce que la dent à affûter soit en contact avec cette butée.

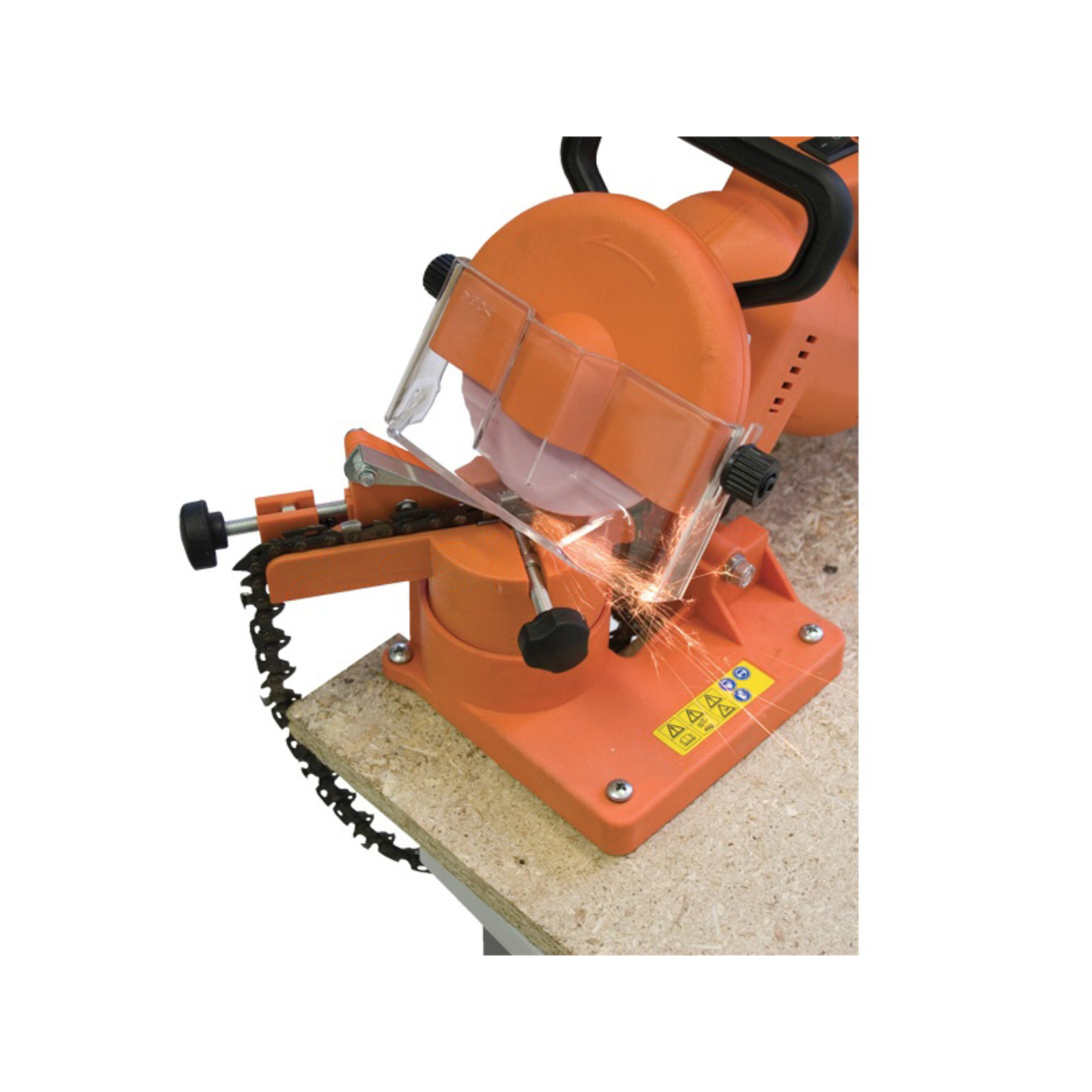

Le corps d’affûtage est ajusté pour que la meule touche précisément la dent, en réglant la distance avec la vis de fixation et la profondeur de coupe avec la vis de réglage correspondante. La chaîne est alors bloquée en serrant la vis de fixation. L’affûtage s’effectue en frottant la meule contre la dent, en veillant à ne retirer que la quantité de matière nécessaire pour éviter d’endommager la chaîne. Chaque deuxième dent est affûtée, en marquant la première pour éviter de doubler l’opération. Ensuite, le plateau tournant est réglé pour affûter les dents de l’autre côté de la chaîne.
Après l’affûtage des dents, il est nécessaire de vérifier et régler la distance entre le limiteur de profondeur et la dent, qui doit être comprise entre 0,5 et 0,8 mm. Cette étape est importante car un écart trop grand augmente le risque de rebond lors de la coupe. Si besoin, le limiteur de profondeur est limé pour respecter cette mesure, en veillant à conserver la forme d’origine de la dent.
En cas de dysfonctionnement, il faut systématiquement couper l’alimentation électrique, attendre l’arrêt complet de la meule puis vérifier les causes possibles telles qu’une absence d’alimentation, un câble défectueux, un interrupteur ou moteur défaillant, ou une meule usée ou bloquée. L’entretien régulier inclut le nettoyage des parties mobiles (hors entraînement), le nettoyage des orifices d’aération après chaque usage, l’élimination des poussières et saletés avec un chiffon ou une brosse, et le remplacement des meules usées ou endommagées. Il est important de ne pas utiliser de graisse, mais un lubrifiant adapté, et de stocker la machine dans un endroit sec, fermé et hors de portée des enfants, avec la fiche débranchée.
Cette procédure d’utilisation garantit un affûtage précis des chaînes de tronçonneuses et d’élagueuses, en respectant les conditions de sécurité et d’entretien nécessaires au bon fonctionnement de l’appareil.
FAQ : Questions / Réponses :
À quelles tailles de chaînes cet affûteur est-il compatible ?
L’affûteur KSG 220 A est compatible avec les chaînes de tronçonneuses et d’élagueuses aux dimensions suivantes : 6,35 mm (1/4"), 8,25 mm (0,325") et 9,52 mm (3/8"). Ces tailles couvrent la majorité des chaînes domestiques et semi-professionnelles.
Quels sont les réglages possibles pour un affûtage précis ?
Vous pouvez régler l’angle d’affûtage jusqu’à 35°, avec une plage recommandée entre 30° et 35° pour les dents de coupe. La butée de profondeur est également réglable, avec un écart conseillé entre le limiteur de profondeur et le tranchant de 0,5 à 0,8 mm, garantissant une coupe efficace et sécurisée.
Comment assurer la stabilité de l’affûteur lors de son utilisation ?
L’appareil se fixe solidement sur un établi grâce à trois points de fixation. Il est recommandé d’utiliser une sous-couche en caoutchouc pour réduire les vibrations et le bruit, assurant ainsi une meilleure stabilité et confort d’utilisation.
Quels accessoires sont fournis avec l’affûteur ?
L’affûteur est livré complet avec : un plateau tournant complet, une paire de balais de charbon, une butée pour la chaîne, un écrou de fixation, ainsi qu’une notice d’utilisation détaillée pour guider l’utilisateur dans le montage et l’affûtage.
Quelles précautions de sécurité doivent être respectées lors de l’utilisation ?
Il est obligatoire de porter des équipements de protection individuelle : lunettes, gants, masque anti-poussière et protection auditive. L’affûteur doit être installé sur un support stable et sec, et manipulé uniquement par des personnes formées. Le respect de ces consignes réduit les risques liés aux projections, poussières et bruit.
Comment entretenir l’affûteur pour garantir sa durabilité ?
L’entretien comprend le nettoyage régulier des parties mobiles (hors système d’entraînement) et des orifices d’aération après chaque usage. Il est également nécessaire de remplacer les meules usées ou endommagées par des pièces d’origine pour assurer un affûtage optimal et la sécurité de l’appareil.
Quels sont les principaux dysfonctionnements possibles et leurs causes ?
Les pannes courantes incluent l’absence d’alimentation, un câble défectueux, un interrupteur ou moteur défaillant, ainsi qu’une meule usée ou bloquée. Le manuel détaille les procédures de dépannage, insistant sur l’utilisation exclusive de pièces d’origine pour les réparations.
