Affûteur de forêt AF 30 pour affûtage de forets hélicoïdaux HSS SIDAMO - 20113201
Référence : S06620113201
Découvrez Affûteur de forêt AF 30 pour affûtage de forets hélicoïdaux HSS SIDAMO - 20113201 disponible à l'achat
Les points clés
- Affûtage précis avec angle de 90 à 140 degrés
- Convient aux forets de Ø 8 à 30 mm
- Puissance de 450 W pour un usage intensif
- Vitesse de broche de 4000 tr/min pour efficacité
- Livré avec 14 pinces ER40 pour différentes tailles
1 860,36 € TTC 1 550,30 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Grande précision d'usinage et facilité d'utilisation sans formation préalable
Équipés d'une meule d'affûtage CBN
Interrupteur équipé d'une bobine à manque de tension
Poignée de transport
Affûtage de l'angle de pointe
Amincissement de l'âme et correction de lèvre
Affûtage en croix
Livrée avec : Livré avec pinces type ER20 / ER40 dans rangement, clés six pans

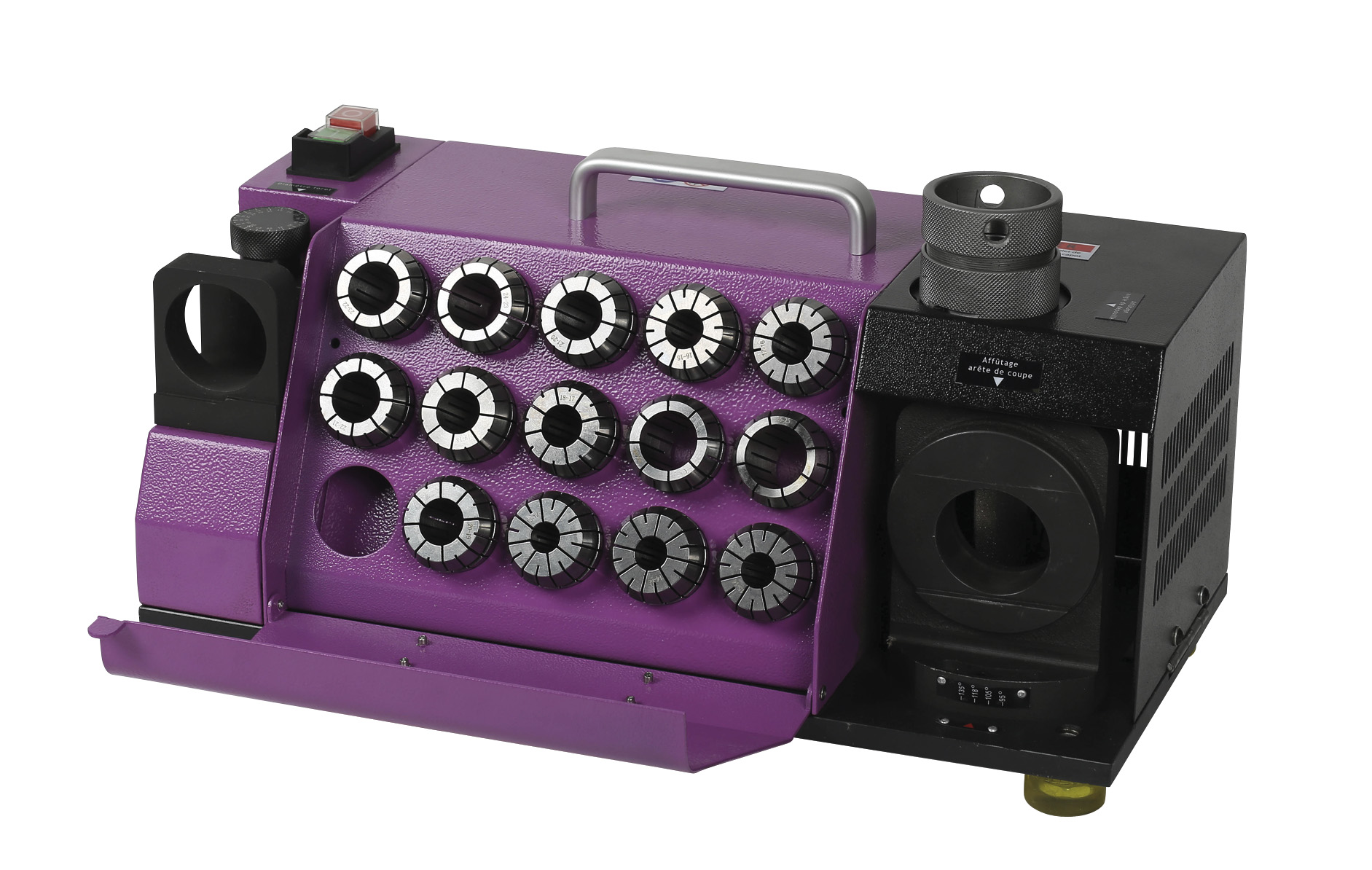

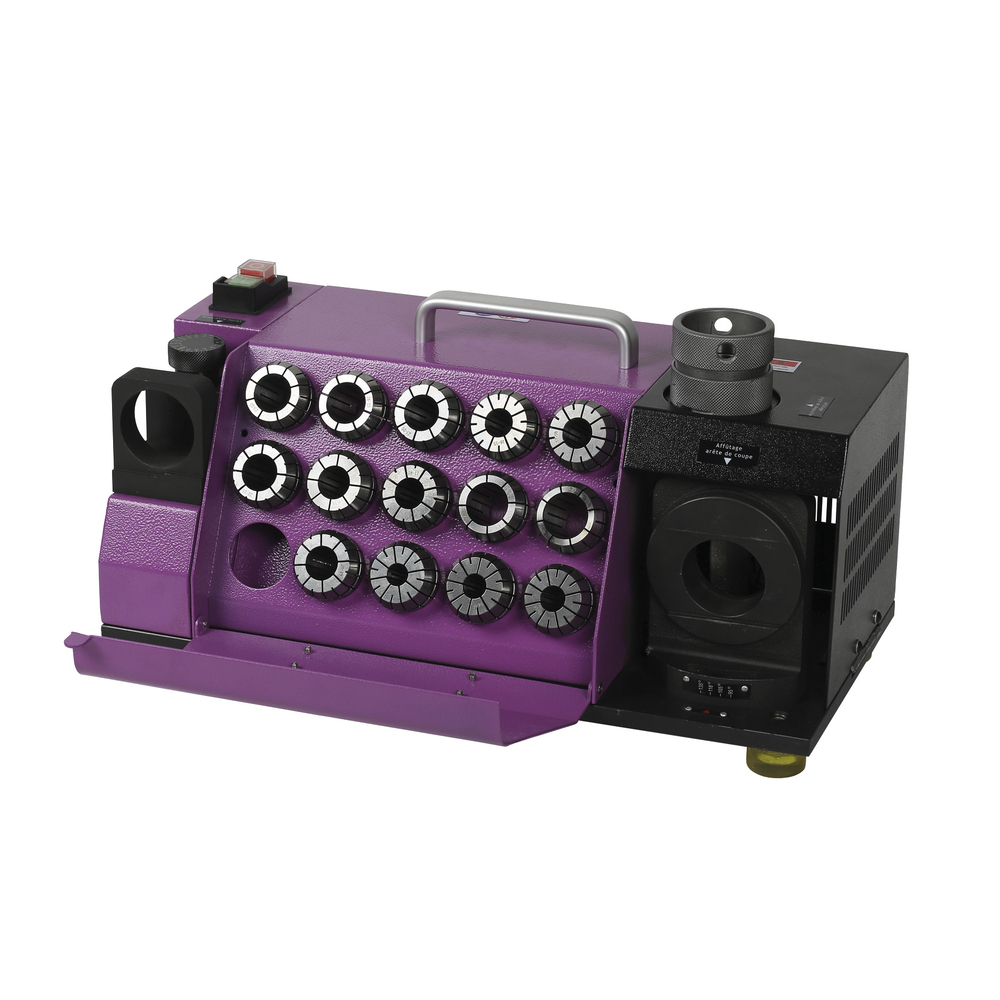

Affûteur de forets hélicoïdaux HSS SIDAMO AF 30 conçu pour un usage intensif. Il offre une grande précision d'usinage et une facilité d'utilisation sans nécessité de formation préalable. Équipé d'une meule d'affûtage CBN (diamant synthétique), il permet l'affûtage de l'angle de pointe, l'amincissement de l'âme, la correction de lèvre ainsi que l'affûtage en croix. L'appareil dispose d'un interrupteur avec bobine à manque de tension pour une sécurité accrue et d'une poignée de transport facilitant sa manipulation.
Caractéristiques techniques :
- Capacité d'affûtage : diamètres de 8 à 30 mm
- Angle d'affûtage réglable de 90° à 140°
- Vitesse de broche : 4000 tr/min
- Puissance : 450 W
- Alimentation : 230 V monophasé
- Poids : 27,15 kg
- Dimensions (L x H x P) : 440 x 225 x 250 mm
Le produit est livré avec 14 pinces de type ER40, couvrant des diamètres de 13 à 26 mm (13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26 mm), rangées dans un rangement prévu à cet effet, ainsi que des clés six pans pour les réglages.
Cet affûteur allie performance et robustesse, adapté aux besoins des professionnels pour un affûtage précis et rapide des forets hélicoïdaux.
Caractéristiques techniques :
- Capacité d'affûtage : diamètres de 8 à 30 mm
- Angle d'affûtage réglable de 90° à 140°
- Vitesse de broche : 4000 tr/min
- Puissance : 450 W
- Alimentation : 230 V monophasé
- Poids : 27,15 kg
- Dimensions (L x H x P) : 440 x 225 x 250 mm
Le produit est livré avec 14 pinces de type ER40, couvrant des diamètres de 13 à 26 mm (13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26 mm), rangées dans un rangement prévu à cet effet, ainsi que des clés six pans pour les réglages.
Cet affûteur allie performance et robustesse, adapté aux besoins des professionnels pour un affûtage précis et rapide des forets hélicoïdaux.
Hauteur (cm)
24.00
Largeur (cm)
21.00
Longueur (cm)
44.00
Poids net (Kg)
27.15
Puissance (W)
450
Alimentation (V)
230 V mono
Vitesse de broche (tr/min)
4000
Capacité d'affûtage (mm)
Ø 8 à 30
Angle d'affûtage (°)
90 à 140
Nombre de pinces
14
Diamètre des pinces incluses (mm)
13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26
Type pinces
ER 40
L'affûteur de foret AF 30 s'utilise en respectant les prescriptions particulières de sécurité. Avant toute mise en fonctionnement, il faut se familiariser avec les dispositifs de commande et porter les équipements de protection individuelle adaptés. Le foret doit être correctement monté dans le mandrin porte-foret et maintenu fermement lors de l'utilisation.
La procédure d'utilisation commence par le montage du foret dans le mandrin porte-foret, en choisissant la pince adaptée au diamètre du foret, puis en insérant le foret et le mandrin dans le logement de réglage de la longueur. Le foret est mis en butée et serré, en veillant à ce que l'arête de coupe soit bien parallèle au méplat du mandrin.
L'affûtage de l'angle de pointe s'effectue en réglant l'indicateur d'angle puis en mettant la machine en marche. Le mandrin porte-foret est inséré dans l'orifice d'affûtage de l'arête de coupe, et tourné de droite à gauche jusqu'à disparition du bruit d'affûtage, puis l'opération est répétée après rotation à 180°. L'affûtage de la dépouille se réalise de façon similaire dans l'orifice dédié.
Pendant l'utilisation, il est important de ne pas exercer une pression excessive sur le foret, de tenir les mains à distance des zones de travail, et d'arrêter la machine avant toute opération de nettoyage ou de dépose des déchets. Les projections d'étincelles ou de débris de métal chaud sont à prévoir.
L'appareil est destiné uniquement à l'affûtage des forets hélicoïdaux HSS, dans des conditions de travail stables, sur une surface plane, dans un environnement bien éclairé et propre. Toute opération de maintenance ou d'entretien doit être précédée d'une déconnexion de la machine.
En cas de fonctionnement non conforme, il faut s'assurer que le foret est bien monté, que les protections sont en place et que la machine est sur une surface stable et bien éclairée avant de reprendre l'utilisation.
Le résultat attendu est un affûtage précis de l'angle de pointe, de la dépouille et de l'arête de coupe du foret, obtenu par un affûtage en croix avec un réglage d'angle entre 90° et 140°, garantissant la remise en état du foret pour son usage.
La procédure d'utilisation commence par le montage du foret dans le mandrin porte-foret, en choisissant la pince adaptée au diamètre du foret, puis en insérant le foret et le mandrin dans le logement de réglage de la longueur. Le foret est mis en butée et serré, en veillant à ce que l'arête de coupe soit bien parallèle au méplat du mandrin.
L'affûtage de l'angle de pointe s'effectue en réglant l'indicateur d'angle puis en mettant la machine en marche. Le mandrin porte-foret est inséré dans l'orifice d'affûtage de l'arête de coupe, et tourné de droite à gauche jusqu'à disparition du bruit d'affûtage, puis l'opération est répétée après rotation à 180°. L'affûtage de la dépouille se réalise de façon similaire dans l'orifice dédié.
Pendant l'utilisation, il est important de ne pas exercer une pression excessive sur le foret, de tenir les mains à distance des zones de travail, et d'arrêter la machine avant toute opération de nettoyage ou de dépose des déchets. Les projections d'étincelles ou de débris de métal chaud sont à prévoir.
L'appareil est destiné uniquement à l'affûtage des forets hélicoïdaux HSS, dans des conditions de travail stables, sur une surface plane, dans un environnement bien éclairé et propre. Toute opération de maintenance ou d'entretien doit être précédée d'une déconnexion de la machine.
En cas de fonctionnement non conforme, il faut s'assurer que le foret est bien monté, que les protections sont en place et que la machine est sur une surface stable et bien éclairée avant de reprendre l'utilisation.
Le résultat attendu est un affûtage précis de l'angle de pointe, de la dépouille et de l'arête de coupe du foret, obtenu par un affûtage en croix avec un réglage d'angle entre 90° et 140°, garantissant la remise en état du foret pour son usage.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelle est la capacité d'affûtage de cet affûteur de forets ?
L'affûteur SIDAMO AF 30 permet d'affûter des forets hélicoïdaux HSS de diamètre compris entre 8 et 30 mm, offrant ainsi une grande polyvalence d'utilisation.
Quels types de pinces sont fournis avec cet affûteur et quelles dimensions couvrent-elles ?
Le produit est livré avec 14 pinces de type ER40, couvrant des diamètres de 13 à 26 mm, permettant de fixer solidement les forets pendant l'affûtage.
Comment cet affûteur assure-t-il la sécurité lors de son utilisation ?
L'interrupteur est équipé d'une bobine à manque de tension, garantissant une coupure automatique en cas de coupure de courant, ce qui renforce la sécurité de l'utilisateur.
Quels sont les angles d'affûtage possibles avec cet appareil ?
L'affûteur permet de régler l'angle d'affûtage entre 90° et 140°, ce qui permet d'adapter la géométrie de la pointe du foret selon les besoins spécifiques.
Quels sont les éléments techniques qui garantissent la précision d'affûtage ?
La machine est équipée d'une meule d'affûtage au diamant assurant une grande précision d'usinage ainsi qu'une correction fine de la lèvre et un amincissement de l'âme du foret.
Comment la machine facilite-t-elle la manipulation et le rangement des accessoires ?
Une poignée de transport facilite le déplacement de l'appareil, et les pinces ER40 sont rangées directement sur la machine, accompagnées de clés six pans pour un accès rapide et organisé.
