Aiguille vibrante Fréquence VIBRATECH 38 ALTRAD H10-194

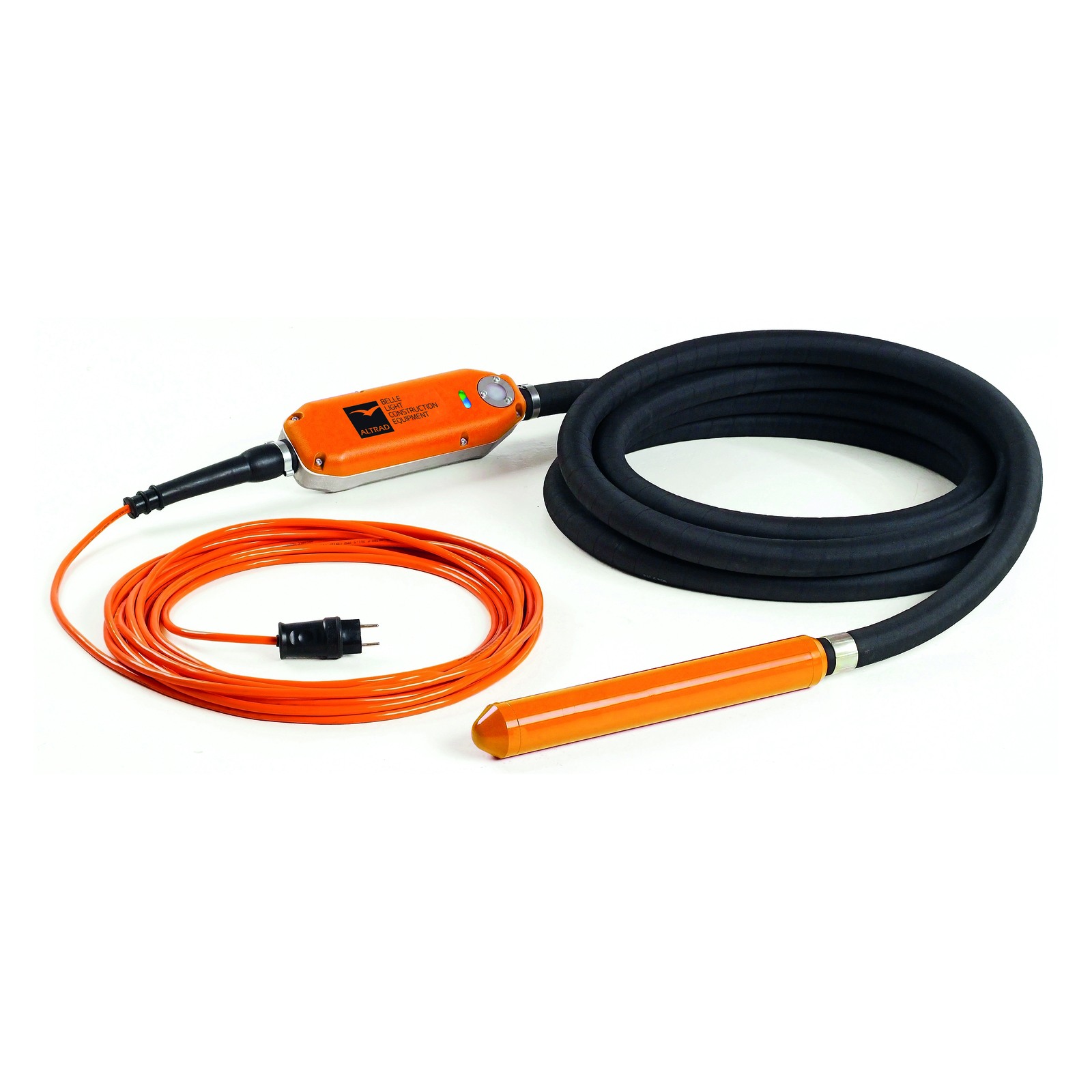

Le produit Fréquence VIBRATECH 38 ALTRAD H10-194 est une aiguille vibrante de haute fréquence conçue pour le compactage du béton.

Cette aiguille vibrante intègre un moteur dans la tête et est disponible avec un tuyau de protection en caoutchouc de 7 ou 10 mètres.
Elle est équipée d’un boîtier de convertisseur électronique, d’un câble de raccordement de 15 mètres, d’une fiche de raccordement, d’un bouton marche/arrêt et d’un écran d’affichage LED pour le contrôle et le diagnostic.

Les caractéristiques techniques principales du modèle 38 mm sont les suivantes :
- Poids de 12 kg pour la version 7 mètres, 16 kg pour la version 10 mètres.
- Diamètre de l’aiguille : 38 mm.
- Longueur de l’aiguille : 330 mm.
- Fréquence de vibration : 200 Hz.
- Courant consommé : 1,3 A.
- Vibration par minute : 12 000.
- Force centrifuge exercée : 1825 N.
- Puissance électrique : 1,5 kW.
- Indice de protection : IP44 à IP57.
- Niveau de vibration mesuré : 2,13 m/sec².

Ce matériel est destiné exclusivement au compactage du béton de différentes consistances.
Il est impératif d’utiliser des équipements de protection individuelle adaptés, tels que lunettes de sécurité, gants, protections auditives, masque anti-poussières et chaussures de sécurité.

L’appareil répond aux normes de compatibilité électromagnétique et est conforme aux directives européennes CE, notamment 2006/42/CE, 2004/108/CE, 2006/95/CE, et aux normes de sécurité BS EN ISO 12100-1:2003.
La déclaration de conformité est signée par le directeur général de Belle Group Sheen UK.

Pour la sécurité, il est essentiel de respecter les consignes générales suivantes :
- Utiliser l’appareil dans un environnement propre et bien éclairé.
- Ne pas utiliser dans des atmosphères explosives.
- S’assurer que la mise à la terre est conforme, ne pas modifier les prises ni utiliser d’adaptateurs.
- Maintenir les câbles en bon état, protégés de la chaleur, de l’huile et des bords tranchants.
- Ne jamais tirer sur le câble pour débrancher.

Avant chaque utilisation, vérifier le bon état des dispositifs de sécurité, des câbles, des prises, ainsi que l’usure de la tête et du tube excentrique de l’aiguille.
Les opérations de maintenance doivent être réalisées par un personnel qualifié.

L’utilisation correcte comprend :
- Choix de la taille d’aiguille adaptée au travail, à l’espacement des armatures, à la consistance et au mélange du béton.
- Coulage du béton en couches de 300 à 500 mm.
- Vibrage systématique avec des plongées verticales espacées de 8 à 10 fois le diamètre de l’aiguille.
- Retrait lent et vertical de l’aiguille pour assurer un bon remplissage du vide laissé.

Le produit dispose d’un système de protection électronique du moteur et du convertisseur, incluant une protection contre les surcharges, courts-circuits, et une limitation logicielle du courant.
L’écran LED indique différents états et anomalies (action, court-circuit, surtension, fuite de courant, surchauffe, surcharge, phase) via des voyants colorés.

Le stockage doit se faire dans un endroit propre, sec et protégé.
Le transport doit garantir la protection contre les chocs, glissements et renversements.

Enfin, une surveillance régulière de l’usure de l’aiguille est recommandée avec remplacement dès que le diamètre ou la longueur atteint les limites minimales :
- Modèle 38 mm : diamètre minimum 36,5 mm, longueur minimum 325 mm.

Ce résumé intègre les informations issues de la fiche produit et du manuel d’utilisation multilingue (pages 1 à 20), notamment les sections Description, Caractéristiques techniques, Sécurité générale, Santé et sécurité, Fonctionnement, Entretien, Guide de résolution des anomalies, Écran LED, Stockage et Transport.

• poids : 12 kg

L’aiguille vibrante s’utilise en la raccordant à une alimentation électrique conforme aux normes de sécurité, en vérifiant que la connexion est correcte et que le câble est en bon état. Le fonctionnement débute par la mise en marche de l’appareil, qui démarre la tension et la fréquence de façon synchrone (démarrage progressif). L’aiguille vibrante doit être immergée verticalement dans le béton coulé en couches de 300 à 500 mm d’épaisseur. Le vibrage doit être réalisé par des plongées verticales espacées de 8 à 10 fois le diamètre de l’aiguille. Il est recommandé d’enfoncer l’aiguille environ 150 mm dans la couche précédente pour assurer une bonne liaison entre les couches. Le béton est considéré comme correctement vibré lorsque la surface autour de l’aiguille est brillante et que les grosses bulles d’air ne remontent plus à la surface, ce qui prend généralement entre 10 et 20 secondes par emplacement. Le retrait de l’aiguille doit se faire lentement et verticalement pour permettre au béton de combler le vide laissé. Il est important de ne pas forcer l’aiguille contre les armatures ou les parois, en maintenant une distance minimale de 70 mm. L’aiguille ne doit jamais être arrêtée avant d’être complètement retirée du béton, la vitesse de retrait recommandée est d’environ 80 mm par seconde, avec une extraction rapide lorsque l’aiguille est presque sortie pour éviter d’agiter la surface. En cas de dysfonctionnement, il faut vérifier la présence de courant, l’état des connexions, la tension et la fréquence de sortie, ainsi que l’état des roulements. L’appareil doit être stocké dans un endroit propre, sec et protégé, et protégé lors du transport contre les chocs, glissements ou renversements.
