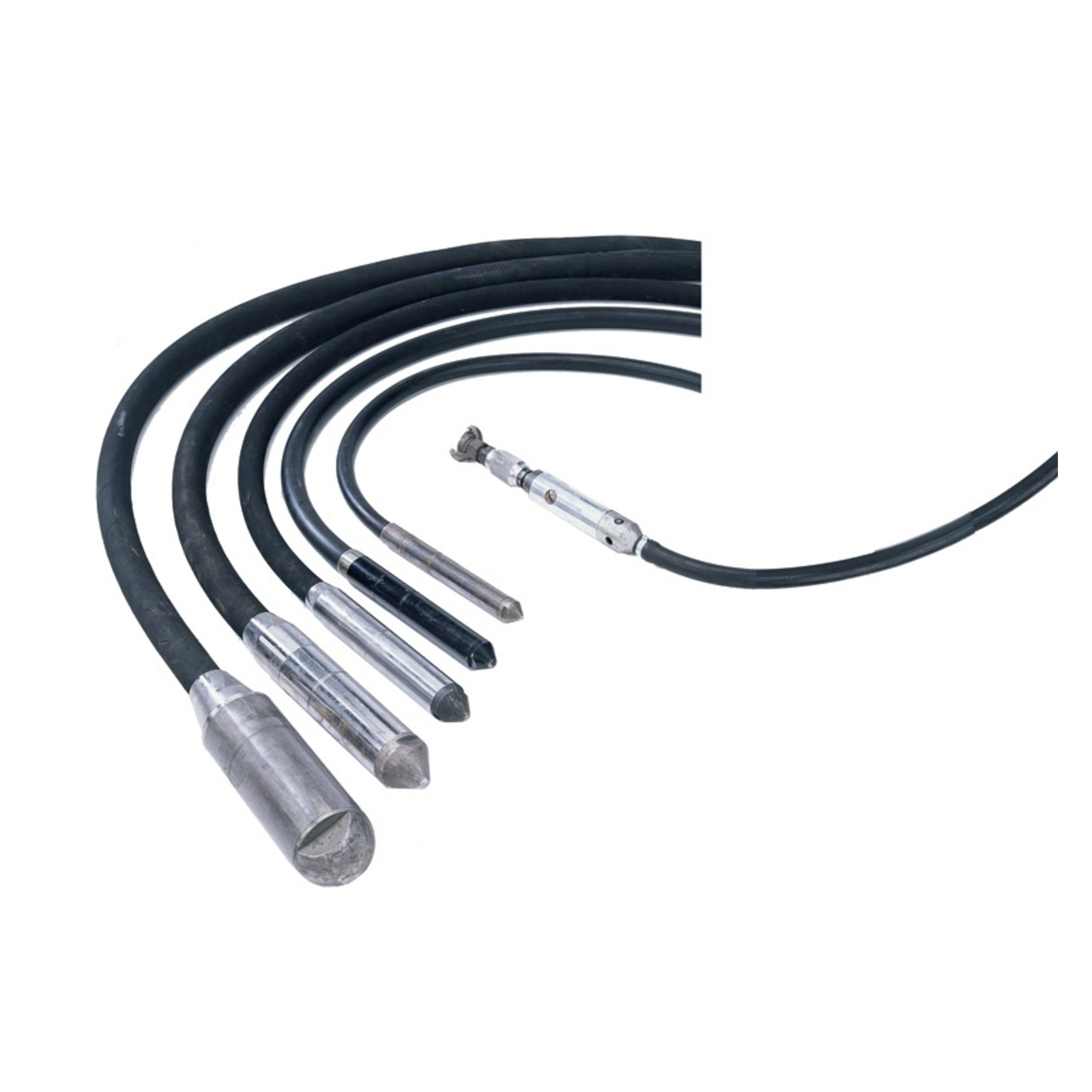

Aiguille vibrante pneumatique BGP ALTRAD B166-9-012
Référence : A014B1669012
Découvrez Aiguille vibrante pneumatique BGP ALTRAD B166-9-012 disponible à l'achat
- Vibration puissante à 16 000 tr/min pour un compactage optimal
- Flexible pneumatique de 4 m pour une bonne maniabilité
- Cône de pointe amovible facilitant l’entretien sur chantier
- Commande marche/arrêt intégrée au manche pour un usage sécurisé
- Graissage par huileur incorporé pour une maintenance simplifiée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Aiguille vibrante pneumatique ALTRAD B166-9-012
L’aiguille vibrante pneumatique ALTRAD B166-9-012, modèle BGP, est conçue pour le compactage efficace du béton grâce à une vibration puissante et maîtrisée.
Elle est équipée d’un cône de pointe amovible facilitant l’entretien sur chantier.
La commande marche/arrêt est incorporée au manche pour un usage pratique et sécurisé.
L’accouplement se fait par griffes et elle est reliée à un flexible pneumatique de 4 mètres pour une bonne mobilité.
Caractéristiques techniques détaillées :
- Poids : 13,9 kg
- Flexible pneumatique de 4 m
- Diamètre de tête : 77 mm
- Longueur de tête : 75 mm
- Fréquence de vibration : 16 000 tr/min
- Amplitude : 1,8 mm
- Force centrifuge : 14 851 N
- Consommation d’air : 1,2 m³/min
Matériaux et composition :
- Accouplements en acier
- Valve et huileur en aluminium
- Intérieur du tube en polyéthylène
- Flexible extérieur en caoutchouc
- Diverses pièces en aluminium et acier
- Joints d’étanchéité en caoutchouc et composés polymères
Fonctionnement et usages :

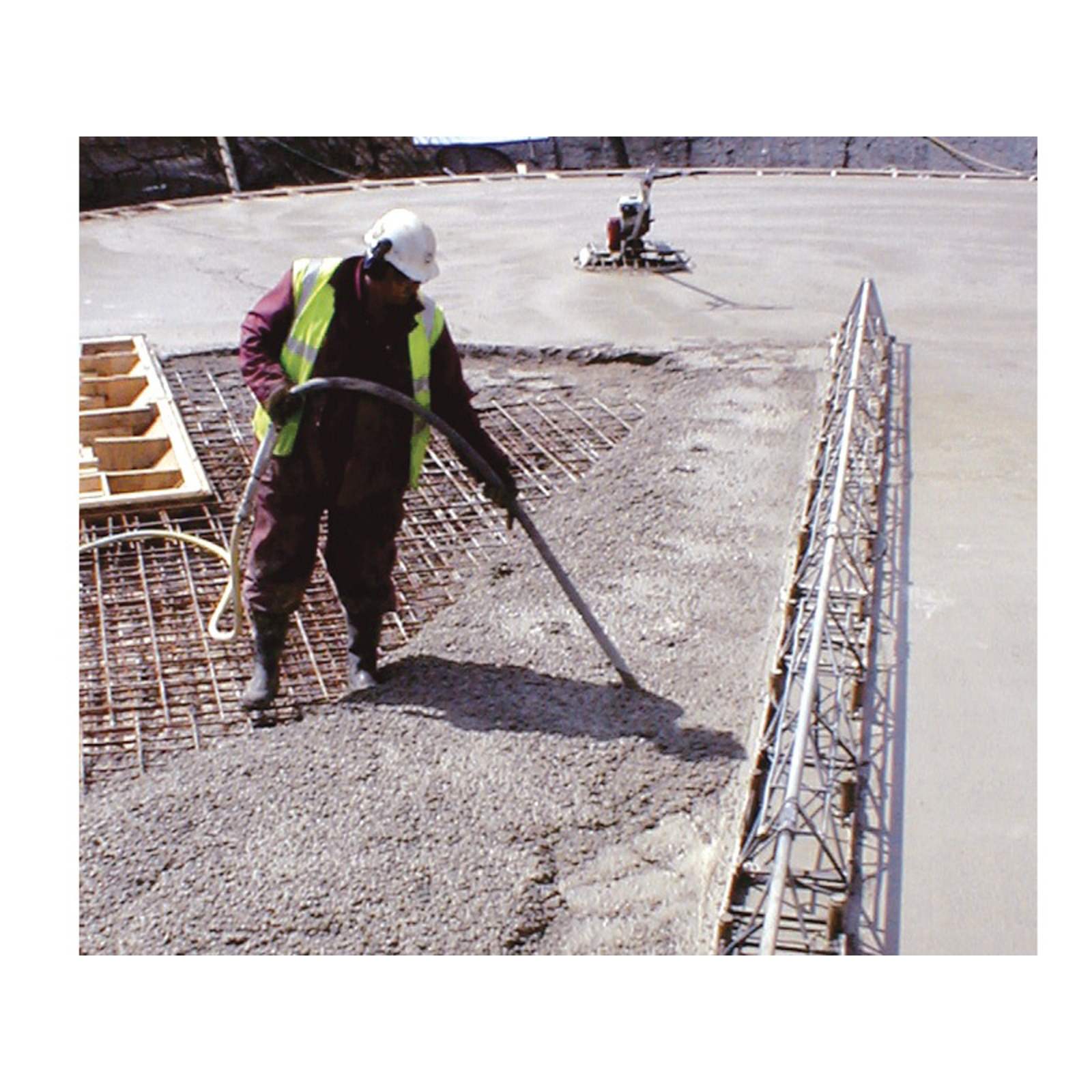

L’aiguille vibrante est utilisée pour vibrer le béton afin d’en éliminer les bulles d’air et assurer un compactage homogène et durable.
Elle fonctionne sur air comprimé.
L’opérateur doit immerger l’aiguille dans le béton en veillant à ce qu’elle soit toujours en contact avec le béton durant l’utilisation.
La vibration est transmise par le flexible aux mains de l’opérateur, il est donc recommandé de limiter le temps d’exposition.
Conditions d’utilisation et recommandations :
- Choisir la bonne taille d’aiguille selon le travail, l’espace entre les armatures et la consistance du béton.
- Ne jamais utiliser l’aiguille pour étaler le béton.
- Maintenir une distance minimale de 70 mm entre l’aiguille et les murs.
- Sortir lentement l’aiguille du béton pour éviter les vides.
- Ne pas laisser l’aiguille vibrer hors du béton, ce qui endommagerait la machine.
- Porter les équipements de protection individuelle adaptés : lunettes, gants, protections auditives, masque anti-poussière, chaussures de sécurité.
Entretien et maintenance :
- Vérifier avant chaque utilisation l’absence de dommages, le niveau d’huile dans le graisseur en ligne, et l’absence de fuites.
- L’aiguille est livrée sans huile dans le graisseur, il faut le remplir avant usage avec une huile appropriée (20/30 SAE non détergente).
- Le démontage et la révision doivent être réalisés selon les instructions pour le remplacement des pièces d’usure : aube Tufnol, rotor, joints.
- Le jeu entre les plaques de fermeture et le rotor doit être compris entre 0,06 et 0,13 mm, un jeu supérieur à 0,2 mm nécessite le remplacement.
Performances :
- Amplitude de vibration de 1,8 mm
- Fréquence de 16 000 tr/min
- Force centrifuge de 14 851 N
Normes et certifications :
Le produit est conforme aux directives CE 2006/42/CE (machines), 2004/108/CE (compatibilité électromagnétique), 2002/96/CE (déchets électriques), 2006/95/CE (basse tension) et aux normes BS EN ISO 12100-1:2003 de sécurité des machines.
Stockage et conservation :
L’aiguille vibrante doit être stockée dans un endroit propre, sec et protégé.
Elle doit être suspendue avec la tête vers le haut et la commande ouverte pour permettre l’évacuation de l’humidité.
Avantages produit :
- Haute performance avec vibrations spécifiées pour un rendement optimal.
- Graissage par huileur incorporé pour une maintenance facilitée.
- Cône de pointe amovible permettant un entretien rapide sur chantier.
- Une seule pièce d’usure (palette Tufnol) pour simplifier la maintenance.
- Accouplement à griffes robuste et flexible pneumatique de 4 m pour une bonne maniabilité.
Ce résumé est établi à partir des données techniques, notices et fiches produits ALTRAD et BELLE disponibles, notamment les pages 1 et 12 à 17 du manuel d’utilisation et maintenance.
Cette aiguille vibrante présente une fréquence de vibration de 16 000 tr/min avec une amplitude de 1,8 mm et une force centrifuge de 14 851 N, garantissant un compactage efficace. Sa tête mesure 77 mm de diamètre pour 75 mm de longueur. Elle pèse 13,9 kg.
Les matériaux utilisés comprennent des accouplements en acier, une valve et un huileur en aluminium, un intérieur de tube en polyéthylène, un flexible extérieur en caoutchouc, ainsi que diverses pièces en aluminium et acier, avec des joints d’étanchéité en caoutchouc et composés polymères. Le graissage s’effectue par un huileur incorporé, simplifiant la maintenance. Une seule pièce d’usure, la palette Tufnol, est à remplacer en cas d’usure.
Pour un usage optimal, il est recommandé de choisir la taille d’aiguille adaptée au travail, à l’espace entre armatures et à la consistance du béton. L’aiguille doit toujours être en contact avec le béton durant son fonctionnement, et il faut éviter de la faire vibrer hors du béton pour préserver la machine. La distance minimale entre l’aiguille et les murs doit être de 70 mm. Le retrait de l’aiguille doit être lent pour éviter la formation de vides.
L’utilisateur doit porter les équipements de protection individuelle adaptés, notamment lunettes, gants, protections auditives, masque anti-poussière et chaussures de sécurité. Avant chaque utilisation, il convient de vérifier l’absence de dommages, le niveau d’huile dans le graisseur et l’absence de fuites. Le jeu entre les plaques de fermeture et le rotor doit être compris entre 0,06 et 0,13 mm, un jeu supérieur à 0,2 mm nécessitant un remplacement des pièces.
Le stockage doit se faire dans un endroit propre, sec et protégé, avec l’aiguille suspendue tête vers le haut et la commande ouverte pour permettre l’évacuation de l’humidité.
Ce produit est conforme aux directives CE 2006/42/CE (machines), 2004/108/CE (compatibilité électromagnétique), 2002/96/CE (déchets électriques), 2006/95/CE (basse tension) ainsi qu’aux normes BS EN ISO 12100-1:2003 de sécurité des machines.
Les principaux avantages de cette aiguille vibrante sont sa haute performance, son graissage facilité grâce à l’huileur incorporé, son cône de pointe amovible pour un entretien rapide, la simplicité de maintenance avec une seule pièce d’usure, ainsi que sa maniabilité assurée par l’accouplement à griffes et le flexible de 4 mètres.
- marque : altrad
- référence fournisseur : B166-9-012
- poids : 13,9 kg
- flexible pneumatique de 4 m
- diamètre de tête : 77 mm
- longueur de tête : 75 mm
- fréquence de vibration : 16 000 tr/min
- amplitude : 1,8 mm
- force centrifuge : 14 851 N
- consommation d’air : 1,2 m³/min
- accouplement à griffes
- commande marche/arrêt incorporée au manche
- graissage par huileur incorporé
- cône de pointe amovible
- une seule pièce d’usure (palette Tufnol)
- matériaux : accouplements en acier, valve et huileur en aluminium, intérieur du tube en polyéthylène, flexible extérieur en caoutchouc, diverses pièces en aluminium et acier, joints d’étanchéité en caoutchouc et composés polymères
Le béton est coulé de manière homogène en couches de 300 à 500 mm d’épaisseur. L’aiguille est immergée verticalement dans le béton à intervalles réguliers correspondant à 8 à 10 fois son diamètre, en général environ 15 cm dans la couche précédente plus profonde, pour assurer une bonne liaison entre les couches.
L’aiguille doit toujours rester en contact avec le béton pendant son fonctionnement. La vibration du béton est considérée comme suffisante lorsque la surface autour de l’aiguille est brillante et qu’aucune grosse bulle d’air ne remonte à la surface. Cette opération dure environ 10 à 20 secondes par plongée.
L’aiguille doit être retirée lentement du béton pour permettre de combler le vide laissé par son retrait. Il faut maintenir une distance minimale de 70 mm entre l’aiguille vibrante et les murs.
Il est interdit de pousser ou d’étaler le béton avec l’aiguille. Après usage, l’aiguille doit être remplie avec 60 ml d’huile et mise en marche pendant environ 30 secondes avant stockage.
En cas de dysfonctionnement, si l’aiguille ne vibre pas, il faut vérifier et remplacer si nécessaire l’aube Tufnol ou le rotor, ou éliminer un éventuel bouchage du flexible d’air. Si le graisseur en ligne est vide ou endommagé, il doit être rempli ou réparé.
Le stockage doit se faire dans un endroit propre, sec et protégé, avec l’aiguille suspendue tête vers le haut et la commande ouverte pour permettre l’évacuation de l’humidité.
Le transport doit garantir que l’aiguille est bien sécurisée pour éviter tout choc ou glissement.
Ces indications sont issues des instructions d’utilisation et d’entretien fournies dans le manuel utilisateur et la fiche produit.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Comment choisir la bonne taille d’aiguille vibrante pneumatique pour mon chantier ?
Il est important de choisir la taille d’aiguille adaptée en fonction de l’espace entre les armatures, de la consistance du béton et du type de travail à réaliser. Une aiguille trop grande ne passera pas entre les armatures et une trop petite ne permettra pas un compactage efficace. La référence B166-9-012 correspond à une aiguille de 77 mm de diamètre et 75 mm de longueur de tête, adaptée à des travaux nécessitant cette dimension.
Comment assurer la compatibilité et la bonne installation de l’aiguille vibrante pneumatique ALTRAD B166-9-012 ?
L’aiguille se raccorde par un accouplement à griffes et est reliée à un flexible pneumatique de 4 mètres, ce qui offre une bonne mobilité sur chantier. La commande marche/arrêt est intégrée au manche pour une manipulation sécurisée. Il convient de ne pas dépasser la pression d’air spécifiée et de respecter la longueur du flexible pour garantir un fonctionnement optimal.
Quelles sont les principales consignes de sécurité à respecter lors de l’utilisation de cette aiguille vibrante ?
Il faut impérativement porter les équipements de protection individuelle (lunettes, gants, protections auditives, masque anti-poussière, chaussures de sécurité). Ne jamais laisser l’aiguille vibrer hors du béton pour éviter d’endommager la machine. Maintenir une distance minimale de 70 mm entre l’aiguille et les murs pour éviter les vides dans le béton.
Quels sont les points clés pour l’entretien et la maintenance de l’aiguille vibrante pneumatique BGP ALTRAD B166-9-012 ?
Avant chaque utilisation, vérifier l’absence de dommages, le niveau d’huile dans le graisseur en ligne, et l’absence de fuites. Le graisseur est livré vide et doit être rempli avec une huile 20/30 SAE non détergente. Le démontage et la révision doivent suivre les instructions pour le remplacement des pièces d’usure, notamment la palette Tufnol et le rotor. Le jeu entre les plaques de fermeture et le rotor doit être contrôlé régulièrement.
Quelles sont les recommandations d’utilisation pour un compactage efficace du béton avec cette aiguille ?
Immerger l’aiguille dans le béton en veillant à ce qu’elle soit toujours en contact avec le matériau. Vibrer le béton par plongées successives de 10 à 20 secondes à chaque point. Ne pas pousser ou étaler le béton avec l’aiguille. Sortir lentement l’aiguille pour éviter la formation de vides.
