Aiguille vibrante Vibratech 58 ALTRAD H10-197

Le Vibratech 58 ALTRAD H10-197 est une aiguille vibrante haute fréquence destinée au compactage du béton.

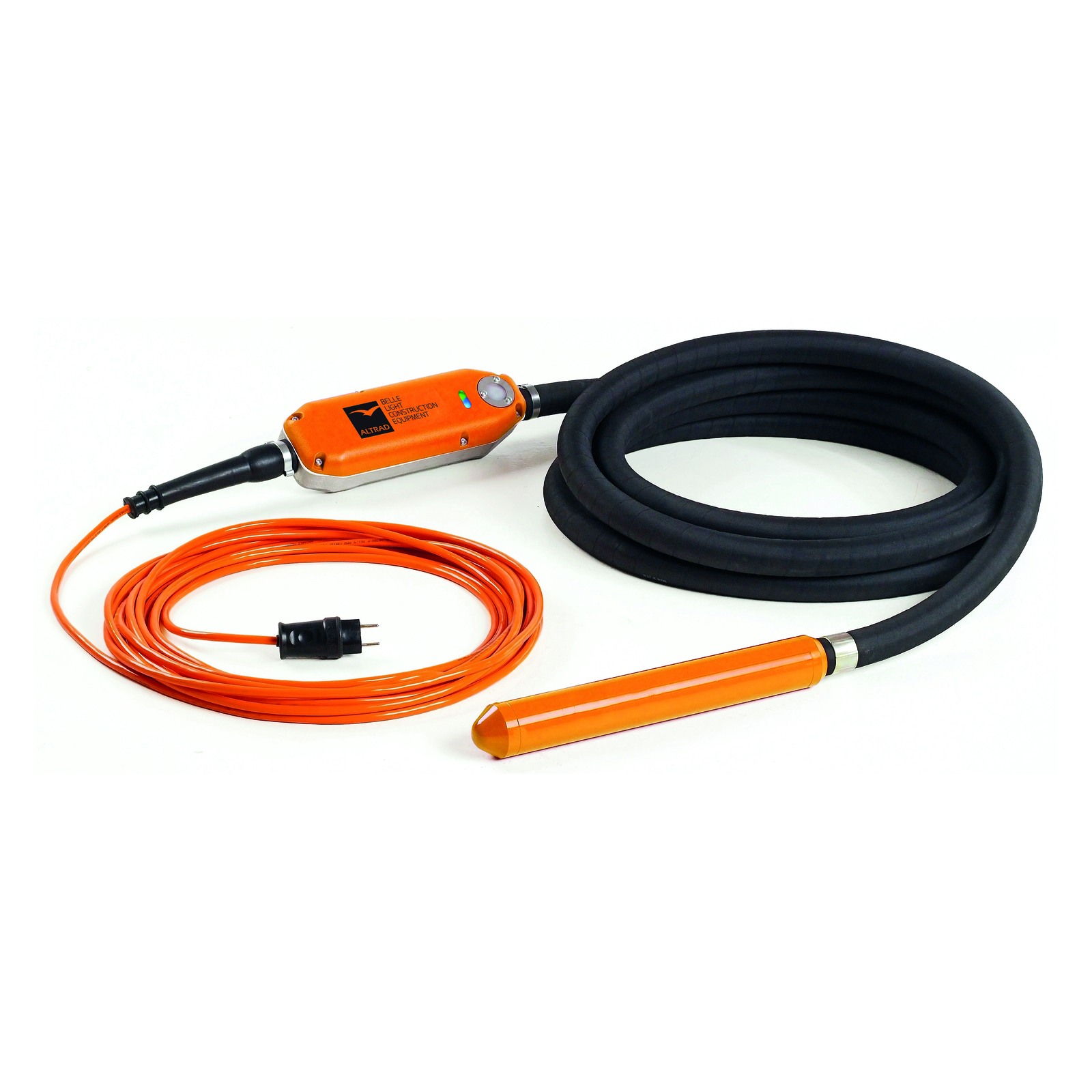

Cette aiguille est équipée d’un moteur dans la tête et se compose notamment de la tête de l’aiguille vibrante, d’un tuyau de protection en caoutchouc de 7 ou 10 mètres, d’un boîtier de convertisseur électronique, d’un câble de raccordement de 15 mètres, d’une fiche de raccordement, d’un bouton marche/arrêt et d’un écran d’affichage LED.

Les caractéristiques techniques principales sont les suivantes :
- Diamètre de l’aiguille : 58 mm
- Longueur de l’aiguille : 410 mm
- Fréquence de vibration : 200 Hz
- Nombre de vibrations par minute : 12 000
- Force centrifuge : 5 075 N
- Puissance : 1,5 kW
- Courant : 3,0 A
- Indice de protection : IP44 à IP57
- Niveau de vibration : 1,99 m/s²
- Poids : 19 kg (pour le modèle 7 m), 24 kg (pour le modèle 10 m)

Ce matériel est conçu pour un usage intensif dans le compactage du béton de différentes consistances.
Il doit être utilisé exclusivement à cette fin, conformément aux normes de sécurité et aux recommandations du fabricant.

Avant utilisation, il est impératif de vérifier que tous les dispositifs de sécurité fonctionnent correctement et que les câbles ne présentent aucun dommage.
L’opérateur doit porter un équipement de protection individuelle adapté : lunettes de sécurité, gants, protections auditives, masque anti-poussière et chaussures de sécurité.

Le fonctionnement repose sur un démarrage progressif (soft start) synchronisé à la tension nominale, ce qui évite les pics de courant.
L’aiguille peut être raccordée à un groupe électrogène sous certaines conditions strictes (tension de fonctionnement, exclusivité d’utilisation, compatibilité du groupe électrogène).

L’utilisation correcte du vibrateur nécessite de vibrer le béton par plongées verticales de 300 à 500 mm, à intervalles de 8 à 10 fois le diamètre de l’aiguille, en veillant à ne pas endommager les armatures et en extrayant lentement l’aiguille pour permettre au béton de combler le vide.

Un entretien régulier est essentiel pour garantir la longévité et la sécurité de l’appareil.
Il est conseillé de confier les opérations majeures à un concessionnaire agréé et d’utiliser exclusivement des pièces d’origine.
Le suivi de l’usure de l’aiguille se fait par mesure du diamètre extérieur et de la longueur, avec des seuils de remplacement précis (par exemple, pour le modèle 58 mm, diamètre minimum 56,5 mm et longueur minimum 405 mm).

L’appareil est conforme aux directives européennes en matière de sécurité, compatibilité électromagnétique et émissions sonores.
Il est doté d’un système de protection intégré contre les surcharges et courts-circuits, ainsi que d’un châssis en aluminium assurant une bonne immunité aux interférences.

L’écran LED informe sur l’état de fonctionnement et signale les anomalies telles que court-circuit, surtension, fuite de courant, surchauffe ou surcharge.

Pour le stockage et le transport, il est recommandé de protéger l’appareil contre les chocs, l’humidité et les chutes, et de le conserver dans un endroit propre et sec.

Cette description est étayée par les informations techniques et les consignes de sécurité détaillées dans le manuel utilisateur multilingue fourni (pages 6 à 20), notamment la présentation schématique de l’appareil et les tableaux des caractéristiques techniques (voir pages 7 et 15).

• poids : 19 kg

Le fonctionnement de l’aiguille vibrante Vibratech 58 ALTRAD H10-197 repose sur un démarrage progressif synchronisé à la tension nominale (soft start), ce qui évite les pics de courant au démarrage. L’aiguille doit être raccordée à l’alimentation électrique en s’assurant que la connexion est correcte et conforme aux normes de sécurité. Pour déconnecter l’appareil, il faut d’abord l’éteindre via l’interrupteur, puis retirer la fiche de raccordement.

L’utilisation consiste à vibrer le béton par plongées verticales de 300 à 500 mm, espacées d’intervalles correspondant à 8 à 10 fois le diamètre de l’aiguille. Il est conseillé d’enfoncer l’aiguille environ 150 mm dans la couche précédente pour assurer une bonne liaison entre les couches. Le béton est considéré comme correctement vibré lorsque la surface autour de l’aiguille est brillante et que les grosses bulles d’air ne remontent plus, ce qui prend habituellement entre 10 et 20 secondes par emplacement.

L’aiguille doit être extraite lentement pour permettre au béton de combler le vide laissé, à une vitesse d’environ 80 mm par seconde. Lorsqu’elle est presque sortie, il faut l’extraire rapidement pour éviter d’agiter la surface. Il est important de ne pas forcer l’aiguille contre les armatures ou les coffrages et de maintenir une distance minimale de 70 mm avec les murs.

Avant toute utilisation, il faut vérifier le bon fonctionnement des dispositifs de sécurité et l’état des câbles et raccordements. En cas de défauts affectant la sécurité, l’utilisation doit être interrompue immédiatement.

Pour le stockage, l’appareil doit être conservé dans un endroit propre, sec et protégé. Lors du transport, il doit être protégé contre les chocs, glissements et renversements.

En cas de dysfonctionnement, le guide de résolution des anomalies recommande notamment de vérifier la présence de courant, l’état des prises, l’interrupteur, les raccordements, la tension de sortie, et l’état des roulements.

Enfin, l’écran LED informe sur l’état de fonctionnement et signale les anomalies telles que court-circuit, surtension, fuite de courant, surchauffe ou surcharge.

Ces indications sont extraites exclusivement des documents fournis, notamment du manuel utilisateur pages 6 à 20 et de la description produit.
