Aiguille vibrante Vibratech 65 ALTRAD H10-161
Référence : A014H10161
Découvrez Aiguille vibrante Vibratech 65 ALTRAD H10-161 disponible à l'achat
- Compactage efficace du béton grâce à une fréquence de 12000 tours par minute
- Écran LED pour un contrôle précis de l’état de fonctionnement
- Utilisation professionnelle avec aiguille de 65 mm de diamètre
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

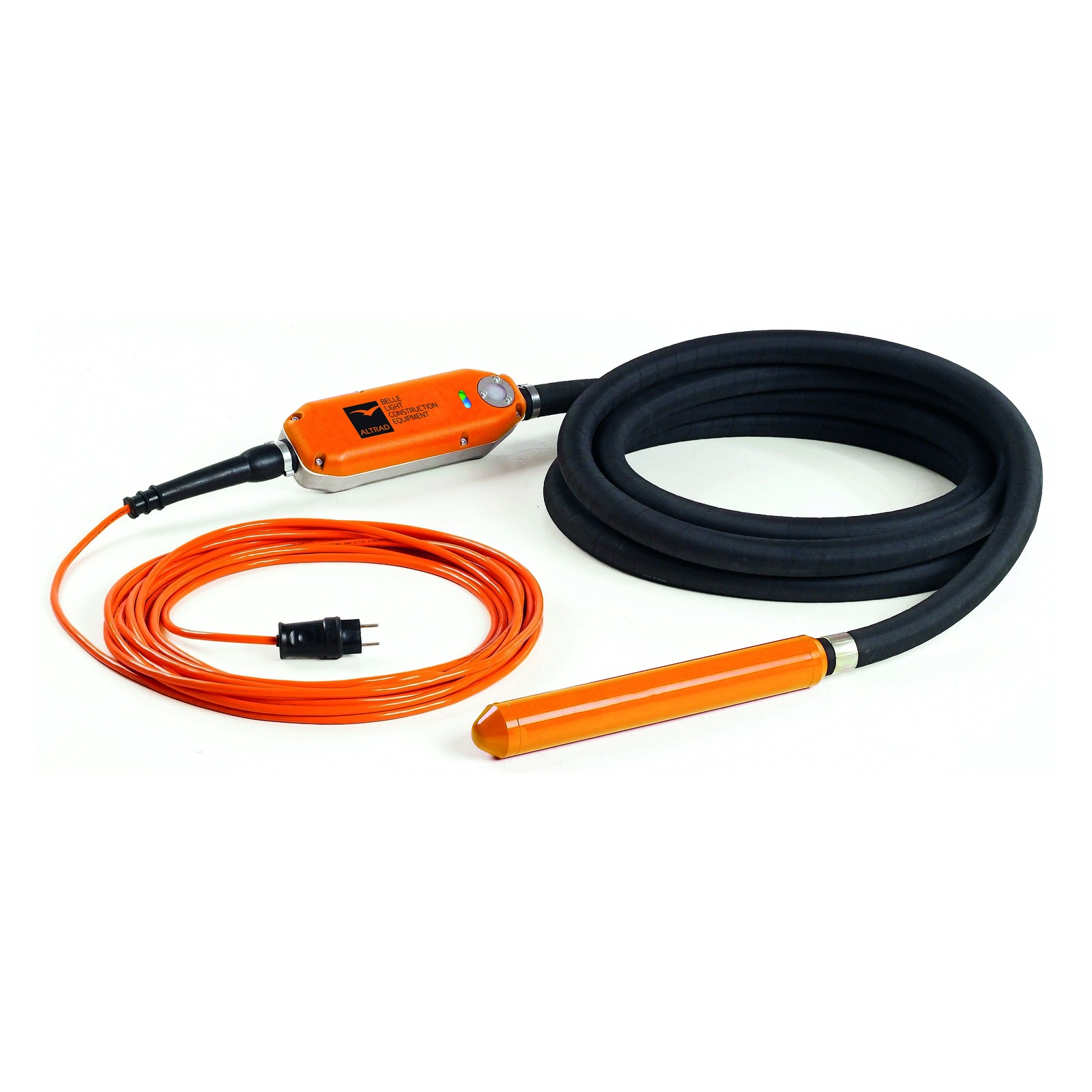

Le Vibratech 65 ALTRAD H10-161 est une aiguille vibrante haute fréquence conçue pour le compactage du béton.
Elle est équipée d'un moteur intégré dans la tête de l’aiguille.
Le produit comprend une tête d’aiguille vibrante de 65 mm de diamètre, un tuyau de protection en caoutchouc, un boîtier de convertisseur électronique, un câble de raccordement de 15 mètres, une fiche de raccordement, un bouton marche/arrêt ainsi qu’un écran d’affichage LED.
Caractéristiques techniques principales :
- Poids : 21 kg
- Fréquence : 2,2 kV (tension), 12000 tours par minute
- Force centrifuge : 6570 N
- Indice de protection : IP44 à IP57 selon modèle
- Niveau de vibration : environ 2 m/sec²
Le Vibratech 65 est destiné à une utilisation professionnelle pour le compactage efficace du béton de différentes consistances.
Il est recommandé d’utiliser une aiguille adaptée à la taille du chantier, à l’espacement des armatures et à la composition du béton.
L’aiguille doit être immergée verticalement dans le béton par couches de 300 à 500 mm, avec des plongées répétées à intervalles réguliers pour assurer un compactage homogène.
Le retrait de l’aiguille doit être lent et vertical afin de permettre au béton de combler le vide laissé, évitant ainsi les défauts de surface.
Pour garantir la sécurité et la longévité de l’équipement, il est impératif de respecter les consignes suivantes :
- Porter les équipements de protection individuelle adaptés (gants, lunettes, casque antibruit, masque anti-poussière, chaussures de sécurité).
- Ne jamais utiliser l’appareil dans des atmosphères explosives ou en présence de liquides inflammables.
- Vérifier régulièrement l’état des câbles, des connexions et des dispositifs de sécurité.
- Ne jamais utiliser l’aiguille avec un câble endommagé ou sous tension non conforme.
- Éviter l’écrasement ou les charges lourdes sur le câble.
- Toujours débrancher l’appareil avant toute intervention de maintenance.
L’entretien régulier doit être assuré par un personnel qualifié.
Il est conseillé de remplacer les roulements selon l’usure et de contrôler le diamètre et la longueur de l’aiguille pour garantir des performances optimales.
Les dimensions minimales d’usure sont précisées dans la documentation technique (diamètre minimum 36,5 mm pour le modèle 38 mm, longueur minimum 325 mm, etc.).
Le produit est conforme aux directives européennes 2006/42/CE, 2004/108/CE, 2006/95/CE et respecte les normes de sécurité et d’émissions électromagnétiques.
Le fabricant assure la conformité CE et la protection contre les risques électriques et mécaniques.
Pour le stockage, il est recommandé de conserver l’appareil dans un endroit propre, sec et protégé.
Lors du transport, il faut veiller à protéger l’appareil contre les chocs, les glissements et les renversements.
Le tableau des voyants LED informe sur l’état de fonctionnement et signale les anomalies comme les courts-circuits, surtensions, fuites de courant, surchauffes ou surcharges.
Cette description est basée sur les informations fournies dans la fiche produit et le manuel utilisateur ALTRAD BELLE VIBRATECH+, notamment les pages 1, 2, 7, 8, 9, 10, 11, 14 à 20 du manuel utilisateur.
- Poids : 21 kg
Le retrait de l’aiguille doit être lent et vertical, à une vitesse d’environ 80 mm par seconde, afin de permettre au béton de combler le vide laissé, évitant ainsi les défauts de surface. Lorsqu’elle est presque sortie, l’aiguille doit être retirée rapidement pour ne pas agiter la surface du béton. Il est important de ne pas exercer de pression excessive sur les armatures et de maintenir une distance minimale de 70 mm entre l’aiguille et les murs ou armatures.
Avant toute utilisation, il convient de vérifier le bon fonctionnement des dispositifs de manutention et de sécurité, ainsi que l’état des câbles, fiches, prises, tête d’aiguille et tube excenter. En cas de défauts pouvant affecter la sécurité, l’utilisation doit être interrompue.
La mise en marche se fait par un démarrage synchronisé de la tension et de la fréquence, évitant les pics de courant. Pour l’arrêt, il faut d’abord éteindre l’aiguille via l’interrupteur puis débrancher la fiche électrique. Le raccordement électrique doit être conforme aux normes de sécurité, notamment en ce qui concerne le courant maximal admissible.
En cas de dysfonctionnement, il est recommandé de vérifier la présence de courant, l’état des câbles, des connexions, de l’interrupteur, ainsi que la tension de sortie et l’état des roulements.
Pour le stockage, l’aiguille doit être conservée dans un endroit propre, sec et protégé. Lors du transport, il faut veiller à la protéger contre les chocs, glissements et renversements.
Enfin, un entretien régulier doit être effectué par du personnel qualifié, en particulier le contrôle de l’usure de l’aiguille (diamètre et longueur minimaux à respecter) et le remplacement des pièces usées. Toute intervention doit être réalisée hors tension et avec les protections adéquates. Une période d’attente d’au moins deux minutes est nécessaire après débranchement avant toute intervention pour permettre la décharge des composants électriques.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Comment choisir la bonne aiguille vibrante pour mon chantier ?
Choisissez l’aiguille en fonction de la taille du chantier, de l’espacement des armatures, de la consistance et de la composition du béton. Le diamètre et la longueur de l’aiguille doivent être adaptés pour assurer un compactage homogène et efficace, comme précisé dans les caractéristiques techniques (diamètre 65 mm pour ce modèle). Il est recommandé d’avoir une aiguille de rechange adaptée à vos besoins.
Comment vérifier l’état d’usure de l’aiguille vibrante ?
Surveillez régulièrement l’usure en mesurant le diamètre extérieur et la longueur de l’aiguille. Remplacez la gaine ou la tête lorsque ces dimensions atteignent les cotes minimales indiquées dans la documentation technique (par exemple, diamètre minimum 36,5 mm pour le modèle 38 mm, longueur minimum 325 mm). Un bon entretien garantit des performances optimales.
Quelles précautions prendre lors de l’utilisation de l’aiguille vibrante ?
Immergez l’aiguille verticalement dans le béton par couches de 300 à 500 mm, avec des plongées répétées à intervalles réguliers. Le retrait doit être lent et vertical pour permettre au béton de combler le vide et éviter les défauts de surface. Ne poussez jamais l’aiguille contre les armatures et respectez une distance minimale de 70 mm des murs.
Quels équipements de protection individuelle (EPI) sont nécessaires pour utiliser ce produit ?
Il est impératif de porter des EPI adaptés : gants, lunettes de sécurité, casque antibruit, masque anti-poussière et chaussures de sécurité à embout renforcé. Ces protections sont essentielles pour limiter les risques liés aux vibrations, au bruit et au contact avec le béton.
Comment assurer la sécurité électrique lors de l’utilisation de l’aiguille vibrante ?
Utilisez uniquement des câbles en bon état et conformes aux normes, avec une mise à la terre correcte. Ne jamais utiliser l’aiguille dans des atmosphères explosives ou en présence de liquides inflammables. Protégez le câble contre les écrasements, la chaleur et les bords tranchants. Débranchez toujours l’appareil avant toute intervention de maintenance.
Comment entretenir et assurer la maintenance de l’aiguille vibrante ?
Confiez l’entretien régulier à un personnel qualifié. Remplacez les roulements selon leur usure et vérifiez l’état général de l’aiguille et du câble. Respectez la période d’attente d’au moins 2 minutes après débranchement avant toute intervention pour éviter les risques liés aux tensions résiduelles.
Quels sont les symptômes d’un dysfonctionnement et comment les résoudre ?
Si l’aiguille ne fonctionne pas, vérifiez la présence de courant, l’état des prises et des raccordements, ainsi que l’interrupteur. En cas de surchauffe, contrôlez la tension d’alimentation et l’état des roulements. Un moteur bruyant indique souvent des roulements usés. L’écran LED signale les anomalies par des voyants spécifiques (court-circuit, surtension, surcharge, etc.).
