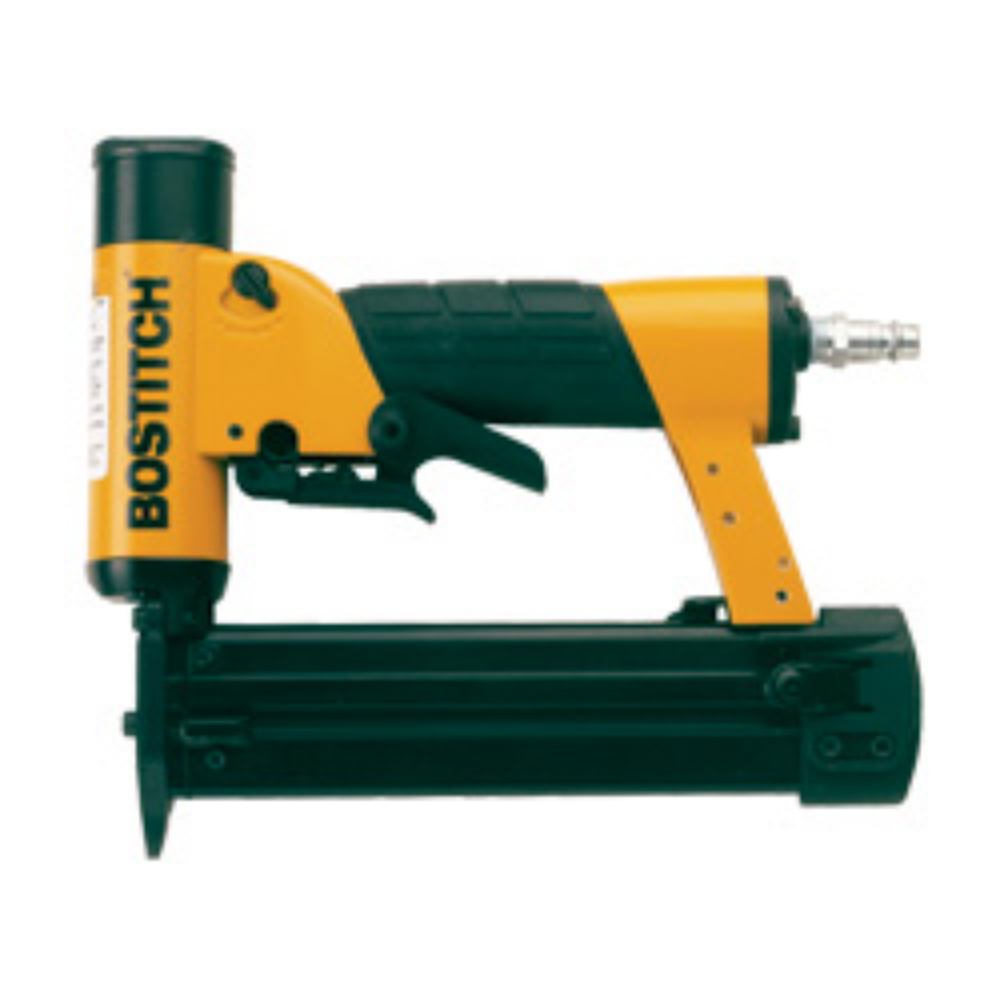

Aiguilleur pneumatique J23 mini pin 12 à 30 mm BOSTITCH - TU-216-2330K-E
Découvrez Aiguilleur pneumatique J23 mini pin 12 à 30 mm BOSTITCH - TU-216-2330K-E disponible à l'achat
Les points clés
- Boîtier léger en aluminium
- Réglage de la puissance adapté
- Nez compact et chargement latéral
- Double gâchette avec sécurité intégrée
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
260,77 € TTC 217,31 € HT
Comment demander un devis gratuit ?
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
Type de puissance : Pneumatique
Dimensions : 230 mm (longueur) × 40 mm (largeur) × 198 mm (hauteur)
Capacité du magasin (max.) : 200 fixations

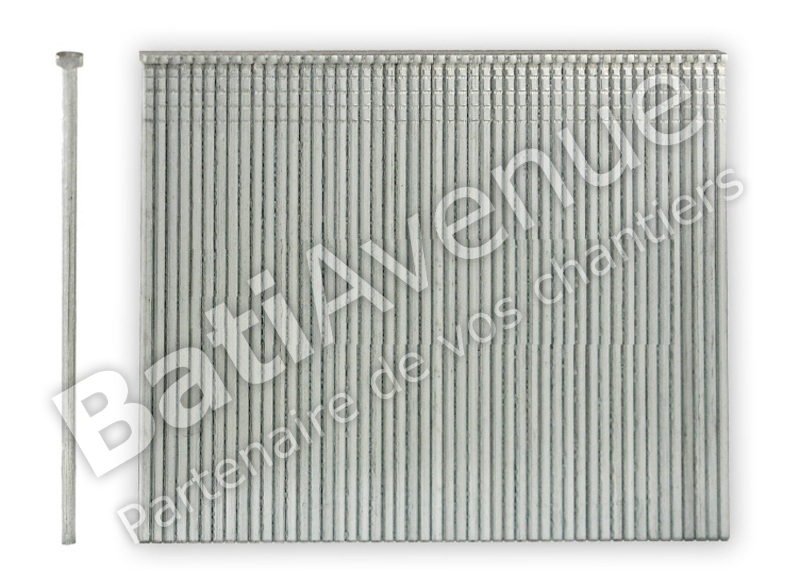

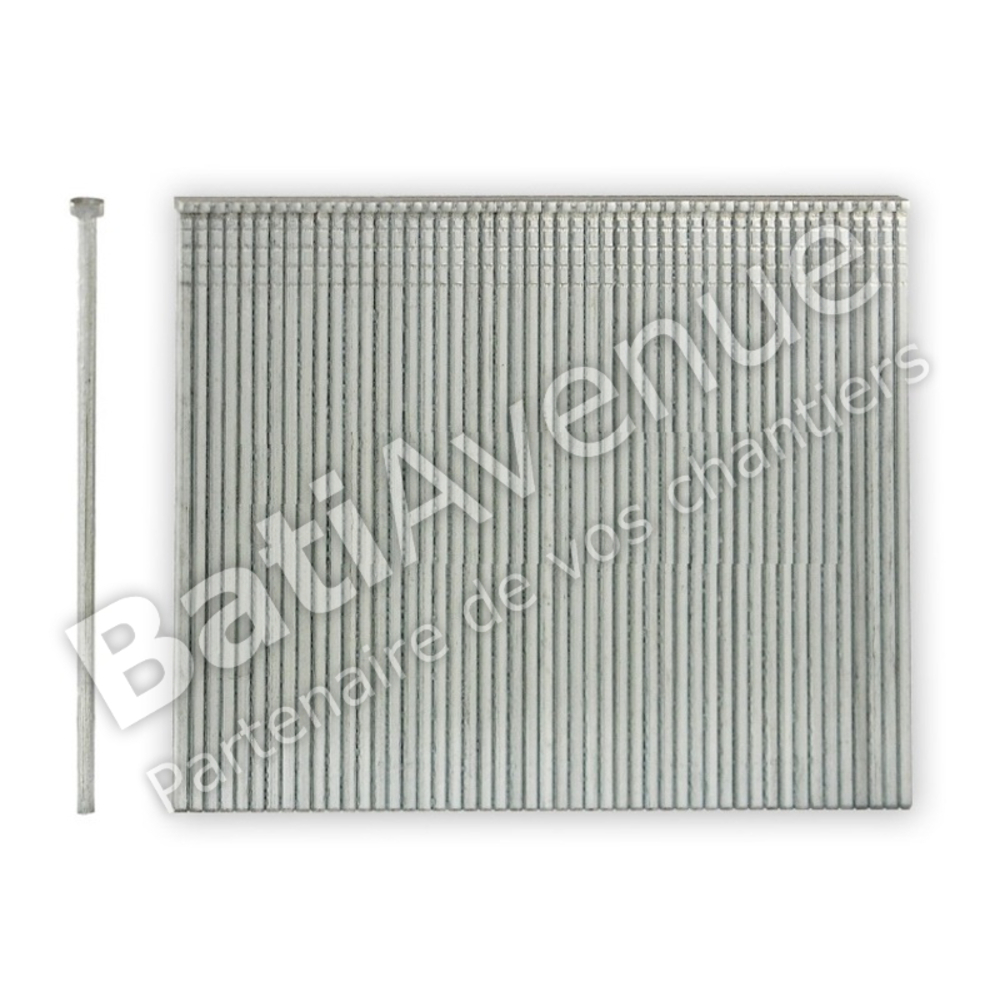

Fixations compatibles :
- Diamètre : 0,6 mm
- Longueur : 15 – 30 mm
- Tête : 0,6 mm
Pression d’utilisation : 4,8 – 7,0 BAR (70 – 100 PSI)
Consommation d’air : 0,52 litre par coup à 5,6 BAR
Type de filetage du raccord pneumatique : 1/4 BSP
Niveau sonore :
- LPA 1sd : 68,1 dB
- LWA 1sd : 81,1 dB
- LPA 1s, 1m : 78,9 dB
Vibrations / Incertitude : < 2,5 m/s²
Matériau du boîtier : Aluminium
Poignée : Caoutchouc ergonomique
Fonctions : Réglage de la puissance, double gâchette avec double sécurité, échappement arrière
Design : Nez compact, chargement latéral
Accessoire fourni : Valisette de rangement
Fiche produit
Description
L’aiguilleur pneumatique J23 mini pin 12 à 30 mm de BOSTITCH, modèle TU-216-2330K-E, combine performance et ergonomie pour une utilisation précise et confortable. Son boîtier en aluminium léger et sa poignée en caoutchouc ergonomique assurent une bonne prise en main, tandis que le réglage de la puissance permet d’adapter l’outil aux besoins spécifiques de chaque chantier. La double gâchette à sécurité intégrée et l’échappement arrière optimisent à la fois la sécurité et le confort d’usage.
Conçu pour les fixations de 15 à 30 mm de long et 0,6 mm de diamètre, cet aiguillage fonctionne sous pression pneumatique de 4,8 à 7 bars, avec une consommation d’air efficace de 0,52 litre par coup à 5,6 bars. Son nez compact et le chargement latéral facilitent l’accès aux zones difficiles et le remplacement des fixations, tandis que la valisette de rangement protège l’outil lors du transport.
Avec un poids de seulement 0,98 kg et des dimensions de 230 mm de longueur, 40 mm de largeur et 198 mm de hauteur, il reste maniable et précis, tout en maintenant un niveau sonore contenu et des vibrations minimales pour un confort optimal sur la durée. Le raccord pneumatique standard 1/4 BSP assure une connexion simple et fiable pour une utilisation intensive.
Guide d'utilisation
L’aiguilleur pneumatique s’utilise en insérant des fixations dans le chargeur ouvert, les pointes devant être orientées vers le fond du chargeur. Une fois chargé, il faut pousser le chargeur vers l’avant jusqu’à ce que le blocage s’enclenche. L’outil fonctionne en actionnant successivement deux gâchettes : d’abord celle sous la poignée, puis celle sous la vanne. Chaque activation de la gâchette sous la vanne déclenche un coup tant que la gâchette sous la poignée reste enfoncée.
La puissance de tir se règle en tournant une vanne, dans le sens antihoraire pour augmenter la puissance au maximum, et dans le sens horaire pour la réduire jusqu’à 30 %. L’aiguilleur fonctionne sous pression pneumatique comprise entre 4,8 et 7 bars.
En cas de fixation bloquée, il convient de déverrouiller le chargeur, de le tirer en arrière pour arrêter l’alimentation des fixations, puis de desserrer deux vis, faire coulisser le couvercle pour accéder à la zone de blocage, retirer la fixation bloquée, repositionner le couvercle, resserrer les vis et refermer le chargeur avant de reconnecter l’alimentation pneumatique.

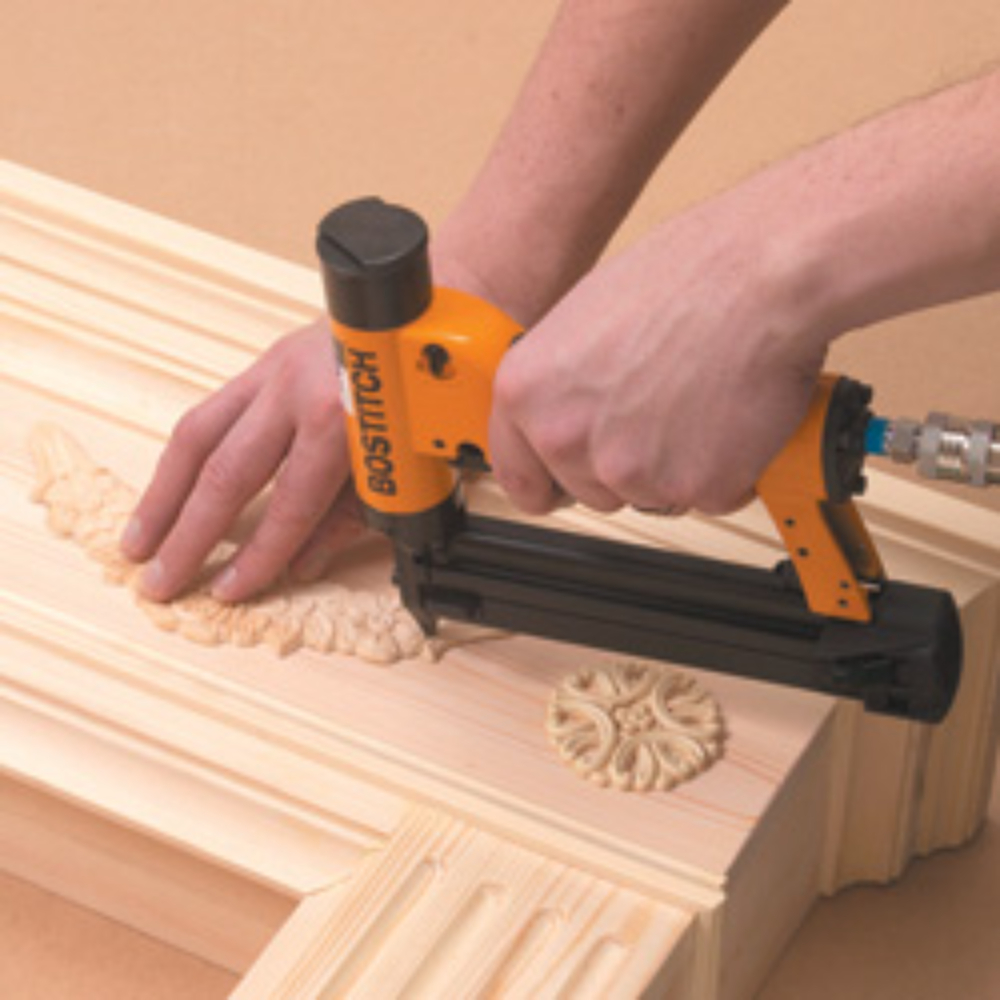

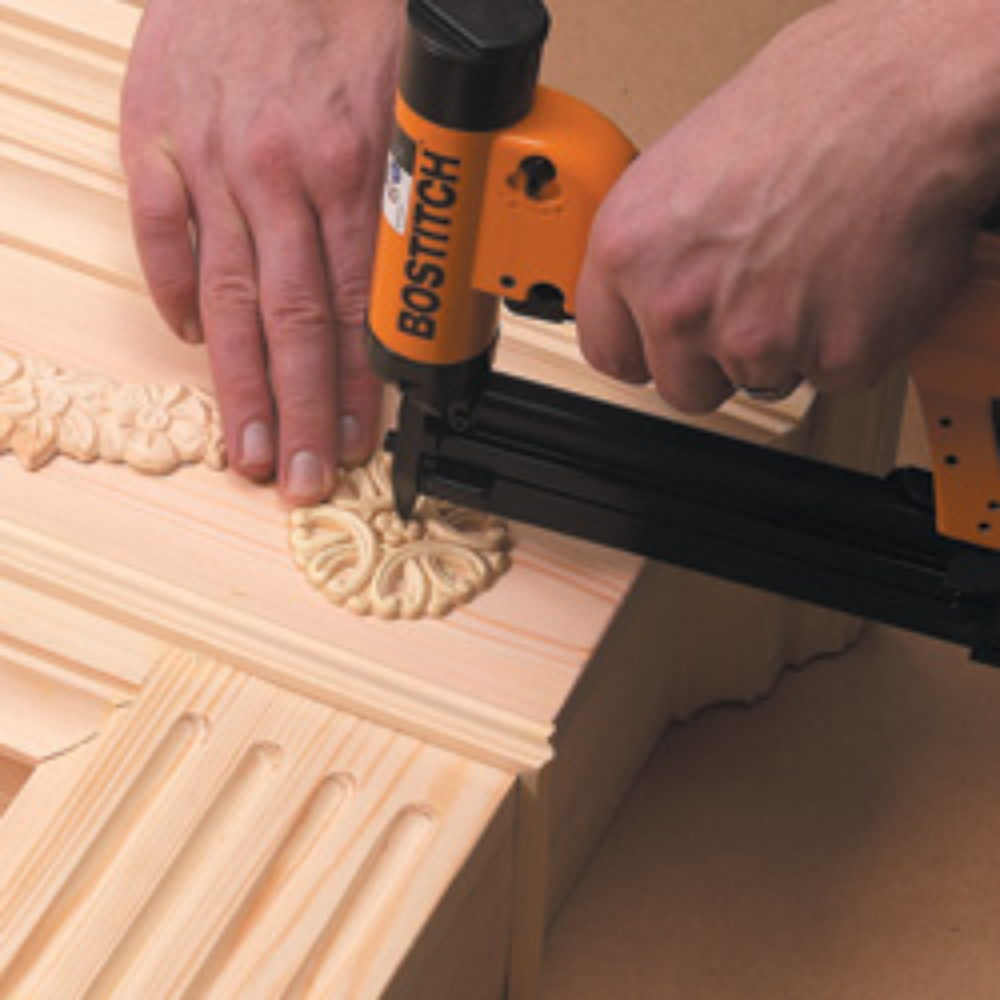

L’outil est destiné à être utilisé pour des travaux de finition sur bois, notamment autour des portes, fenêtres, moulures, fonds de tiroirs, dos de meubles, encadrement de tableaux et garniture de meubles. Il ne doit pas être utilisé sur d’autres matériaux.
Lors de l’utilisation, il faut maintenir une posture stable et équilibrée, et toujours couper l’alimentation en air avant toute intervention sur l’outil. L’outil doit être utilisé avec une pression pneumatique conforme aux spécifications et ne pas être sur-lubrifié. Le fonctionnement continu est assuré par la double gâchette avec sécurité intégrée.
Le résultat attendu est un enfoncement précis des fixations dans le matériau bois, avec une maniabilité facilitée par le nez compact et le chargement latéral permettant d’accéder aux zones difficiles.
La puissance de tir se règle en tournant une vanne, dans le sens antihoraire pour augmenter la puissance au maximum, et dans le sens horaire pour la réduire jusqu’à 30 %. L’aiguilleur fonctionne sous pression pneumatique comprise entre 4,8 et 7 bars.
En cas de fixation bloquée, il convient de déverrouiller le chargeur, de le tirer en arrière pour arrêter l’alimentation des fixations, puis de desserrer deux vis, faire coulisser le couvercle pour accéder à la zone de blocage, retirer la fixation bloquée, repositionner le couvercle, resserrer les vis et refermer le chargeur avant de reconnecter l’alimentation pneumatique.
L’outil est destiné à être utilisé pour des travaux de finition sur bois, notamment autour des portes, fenêtres, moulures, fonds de tiroirs, dos de meubles, encadrement de tableaux et garniture de meubles. Il ne doit pas être utilisé sur d’autres matériaux.
Lors de l’utilisation, il faut maintenir une posture stable et équilibrée, et toujours couper l’alimentation en air avant toute intervention sur l’outil. L’outil doit être utilisé avec une pression pneumatique conforme aux spécifications et ne pas être sur-lubrifié. Le fonctionnement continu est assuré par la double gâchette avec sécurité intégrée.
Le résultat attendu est un enfoncement précis des fixations dans le matériau bois, avec une maniabilité facilitée par le nez compact et le chargement latéral permettant d’accéder aux zones difficiles.
FAQ : Questions / Réponses :
Quelles sont les caractéristiques principales de l’aiguilleur pneumatique J23 mini pin 12 à 30 mm BOSTITCH ?
Ce modèle TU-216-2330K-E dispose d’un boîtier en aluminium léger et d’une poignée en caoutchouc ergonomique assurant une bonne prise en main. Il est équipé d’une double gâchette avec double sécurité intégrée, d’un échappement arrière, d’un nez compact et d’un chargement latéral facilitant l’accès aux zones difficiles. Le magasin peut contenir jusqu’à 200 fixations de diamètre 0,6 mm et longueur de 15 à 30 mm.
Comment régler la puissance de tir de cet aiguillage pneumatique ?
La puissance se règle via une vanne : tourner dans le sens antihoraire pour augmenter la puissance au maximum, ou dans le sens horaire pour la réduire jusqu’à 30 %. Ce réglage permet d’adapter la force d’enfoncement aux besoins spécifiques du chantier.
Quelles sont les conditions d’utilisation pneumatique recommandées ?
L’outil fonctionne sous une pression comprise entre 4,8 et 7 bars (70 à 100 PSI) avec une consommation d’air de 0,52 litre par coup à 5,6 bars. Le raccord pneumatique standard est de type 1/4 BSP, assurant une connexion simple et fiable.
Quels sont les dispositifs de sécurité intégrés à cet outil ?
L’aiguilleur est doté d’une double gâchette avec double sécurité intégrée, garantissant que le tir ne se déclenche que lorsque les deux gâchettes sont actionnées successivement. Il est impératif de couper l’alimentation en air avant toute intervention ou réglage pour éviter tout déclenchement accidentel.
Comment débloquer une fixation coincée dans l’outil ?
Il faut d’abord déverrouiller et tirer le chargeur en arrière pour arrêter l’alimentation. Ensuite, desserrer d’un tour les deux vis situées sur le couvercle, faire coulisser ce dernier pour accéder à la zone de blocage, retirer la fixation coincée, puis remettre en place et resserrer le couvercle avant de refermer le chargeur et reconnecter l’alimentation pneumatique.
Quels sont les niveaux sonores et vibrations mesurés pour cet aiguillage ?
Le niveau sonore est mesuré à 68,1 dB (LPA 1sd), 81,1 dB (LWA 1sd) et 78,9 dB (LPA 1s à 1 m). Les vibrations sont inférieures à 2,5 m/s², assurant un confort optimal lors d’une utilisation prolongée.
Dans quels contextes professionnels cet outil est-il le plus adapté ?
Il est conçu pour des travaux de finition sur bois, notamment autour des portes, fenêtres, moulures, fonds de tiroirs, dos de meubles, encadrement de tableaux et garniture de meubles. Son nez compact et son chargement latéral facilitent l’accès aux zones difficiles.
