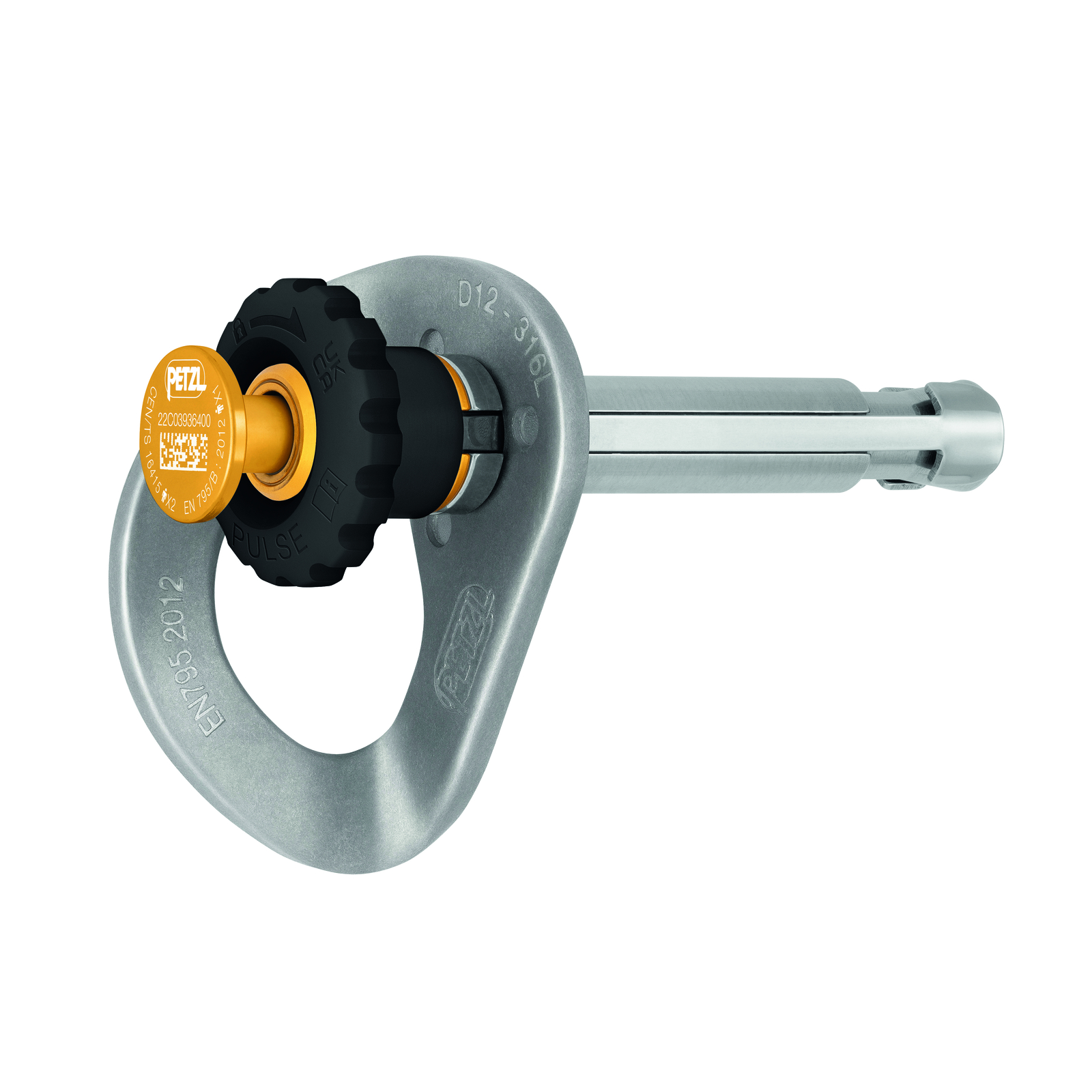

Amarrage amovible COEUR PULSE 12MM PETZL - G037BA00

L’amarrage amovible COEUR PULSE 12 mm PETZL - G037BA00 est un dispositif d’ancrage sécurisé et ergonomique, conçu pour la protection individuelle contre les chutes de hauteur.

Fabriqué en acier inoxydable de haute qualité (plaquette 316L), il se distingue par sa fonction de verrouillage qui limite le risque d’extraction involontaire.
La plaquette COEUR PULSE 12 mm se met en place et se retire très simplement et rapidement, sans outil, ce qui permet une réutilisation facile.
La rotation possible de la plaquette lors de la mise en place et en cours d’utilisation, notamment sous sollicitations latérales, assure un alignement optimal avec les mousquetons.

L’installation est facilitée par un perçage recommandé de 65 mm de profondeur minimum et un diamètre de 12 mm.
Le nettoyage du trou avant perçage (brossage puis soufflette) est indispensable pour garantir la qualité de la pose.

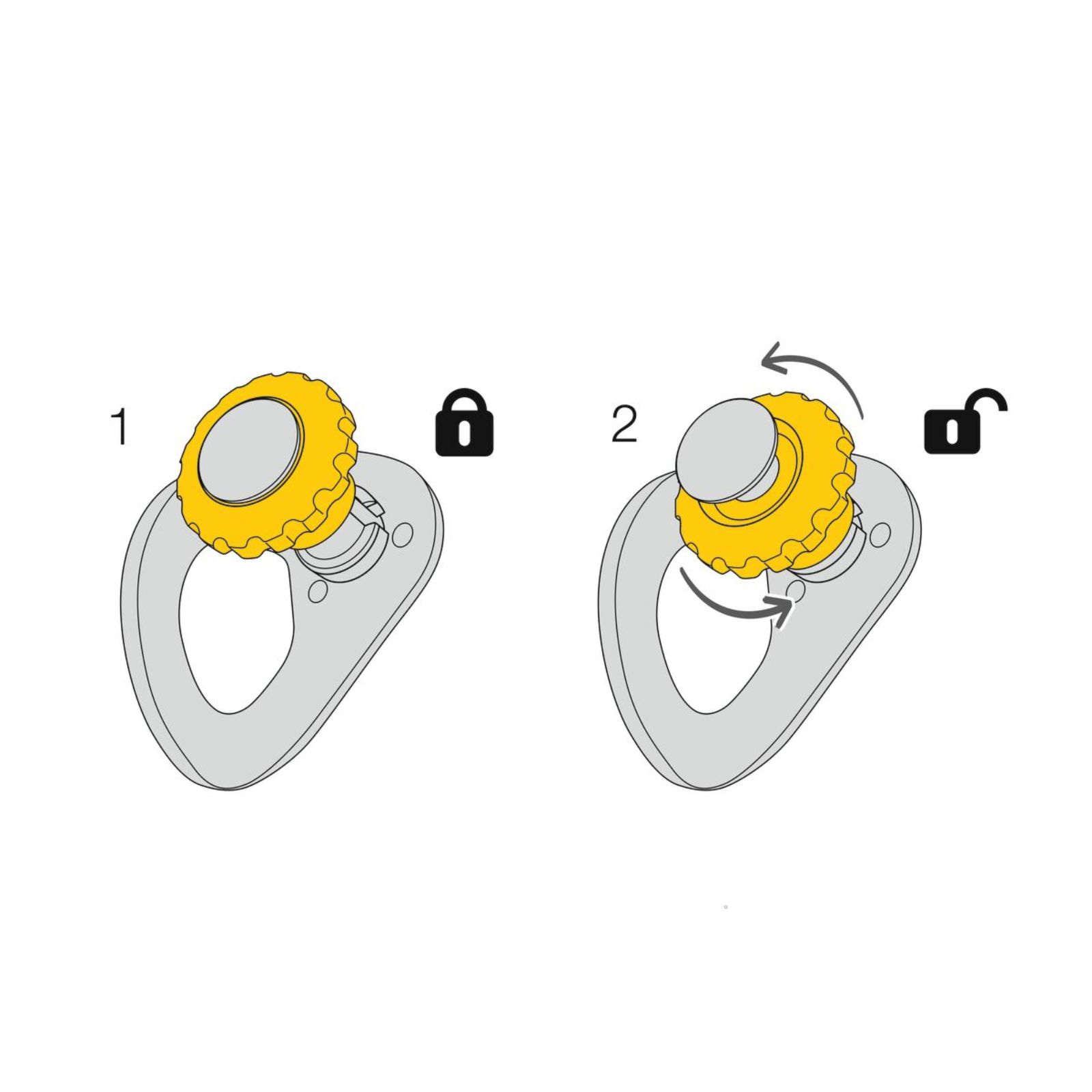

Le verrouillage amélioré du piston limite les risques de déverrouillage accidentel, et la manipulation de la molette est aisée même avec des gants.

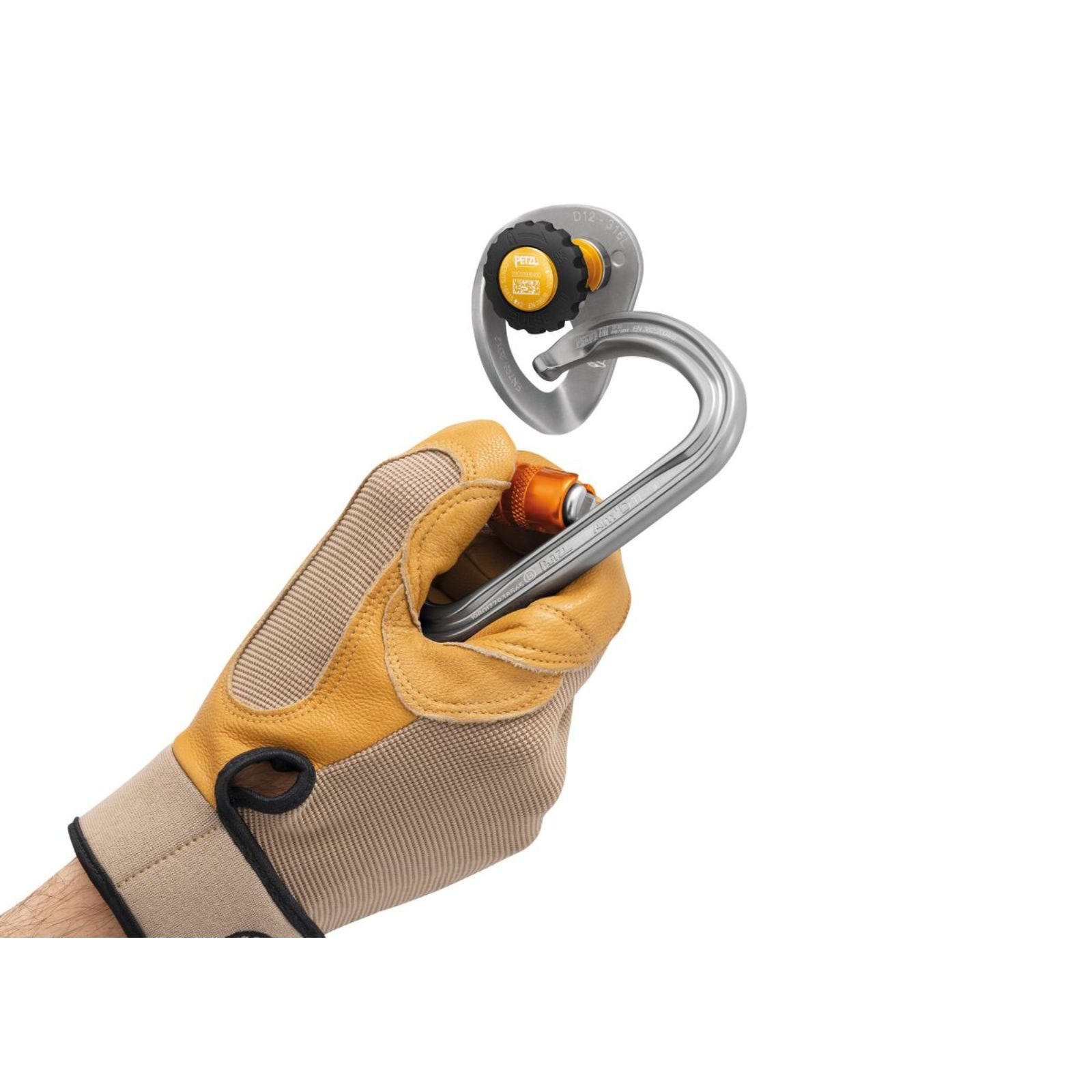

Le mousquetonnage est optimisé grâce à un trou de connexion large et ergonomique, qui permet le clippage facile d’un ou deux mousquetons simultanément.
L’épaisseur importante de la plaquette et les bords arrondis du trou protègent les connecteurs contre une usure prématurée.

Les caractéristiques techniques détaillées sont les suivantes :
- Matières : acier inoxydable (plaquette 316L), plastique, aluminium (hors plaquette)
- Diamètre de la plaquette : 12 mm
- Poids : 140 g
- Longueur de perçage recommandée : minimum 65 mm
- Diamètre de perçage : 12 mm
- Résistance au cisaillement sur béton 50 MPa : supérieure à 25 kN
- Résistance à l’arrachement sur béton 50 MPa : supérieure à 20 kN
- Résistance au cisaillement sur béton 25 MPa : 25 kN
- Résistance à l’arrachement sur béton 25 MPa : 20 kN
- Charge maximale transmise à la structure : environ 12 kN

Ce produit est conforme aux normes CE EN 795 B (dispositif d’ancrage amovible à verrouillage pour une seule personne), CE EN 959 (amarrage pour rocher, classe 2, extérieur), CEN/TS 16415 (usage par deux personnes), ainsi qu’aux normes GB 30862/B et UKCA.

Conditions d’utilisation et recommandations :
- Destiné exclusivement à la protection individuelle contre les chutes de hauteur pour un seul utilisateur.
- Ne doit pas être utilisé pour le levage, la mise en place de slackline ou toute installation soumise à une tension permanente et à des vibrations répétées.
- Il est recommandé d’utiliser au moins deux ancrages en complémentarité (principe de redondance).
- Rester en aval de l’ancrage pour éviter tout risque de blocage ou de déformation du piston.
- Vérifier la qualité du support, qui doit être un rocher compact et homogène.
- Nettoyer soigneusement le trou avant perçage.
- Tester la bonne tenue de la broche après installation, vérifier l’absence de jeu et que le piston ne touche pas la plaquette (ce qui indiquerait un trou trop large).
- Inspecter régulièrement l’état de l’amarrage, au minimum tous les 12 mois par une personne compétente.
- Limiter la charge dynamique à 6 kN maximum lors de la mise en place.

Avantages produit :
- Mise en place et retrait sans outil, facilité de réutilisation.
- Fonction de verrouillage efficace et manipulation aisée même avec gants.
- Rotation de la plaquette pour un alignement optimal avec les mousquetons.
- Trou de connexion large pour un mousquetonnage rapide et double.
- Protection accrue des connecteurs grâce à la conception robuste de la plaquette.

Conditionnement : vendu à l’unité.

Stockage et conservation :
- Éviter toute exposition prolongée en milieu marin ou environnement corrosif.
- La durée de vie peut être réduite en cas d’installation longue durée dans des environnements très corrosifs.

Performances :
- Résistance élevée au cisaillement et à la traction, adaptée aux conditions extérieures sur rocher ou béton de qualité.
- Charge maximale transmise à la structure d’environ 12 kN.

Ce produit répond au règlement (UE) 2016/425 relatif aux équipements de protection individuelle.
La déclaration de conformité est disponible sur Petzl.com.

En résumé, l’amarrage COEUR PULSE 12 mm PETZL est un ancrage amovible fiable, sécurisé et ergonomique, adapté aux professionnels du travail en hauteur et aux activités nécessitant un point d’ancrage temporaire réutilisable avec un haut niveau de sécurité.

• Matières : acier inoxydable (plaquette 316L), plastique, aluminium (hors plaquette 12 mm)
• Diamètre de la plaquette : 12 mm
• Poids : 140 g
• Longueur de perçage recommandée : 65 mm minimum
• Diamètre de perçage : 12 mm
• Résistance au cisaillement sur béton 50 MPa : > 25 kN
• Résistance à l’arrachement sur béton 50 MPa : > 20 kN
• Résistance au cisaillement sur béton 25 MPa : 25 kN
• Résistance à l’arrachement sur béton 25 MPa : 20 kN
• Charge maximale transmise à la structure : environ 12 kN
• Conforme aux normes CE EN 795 B, CE EN 959, CEN/TS 16415, GB 30862/B, UKCA

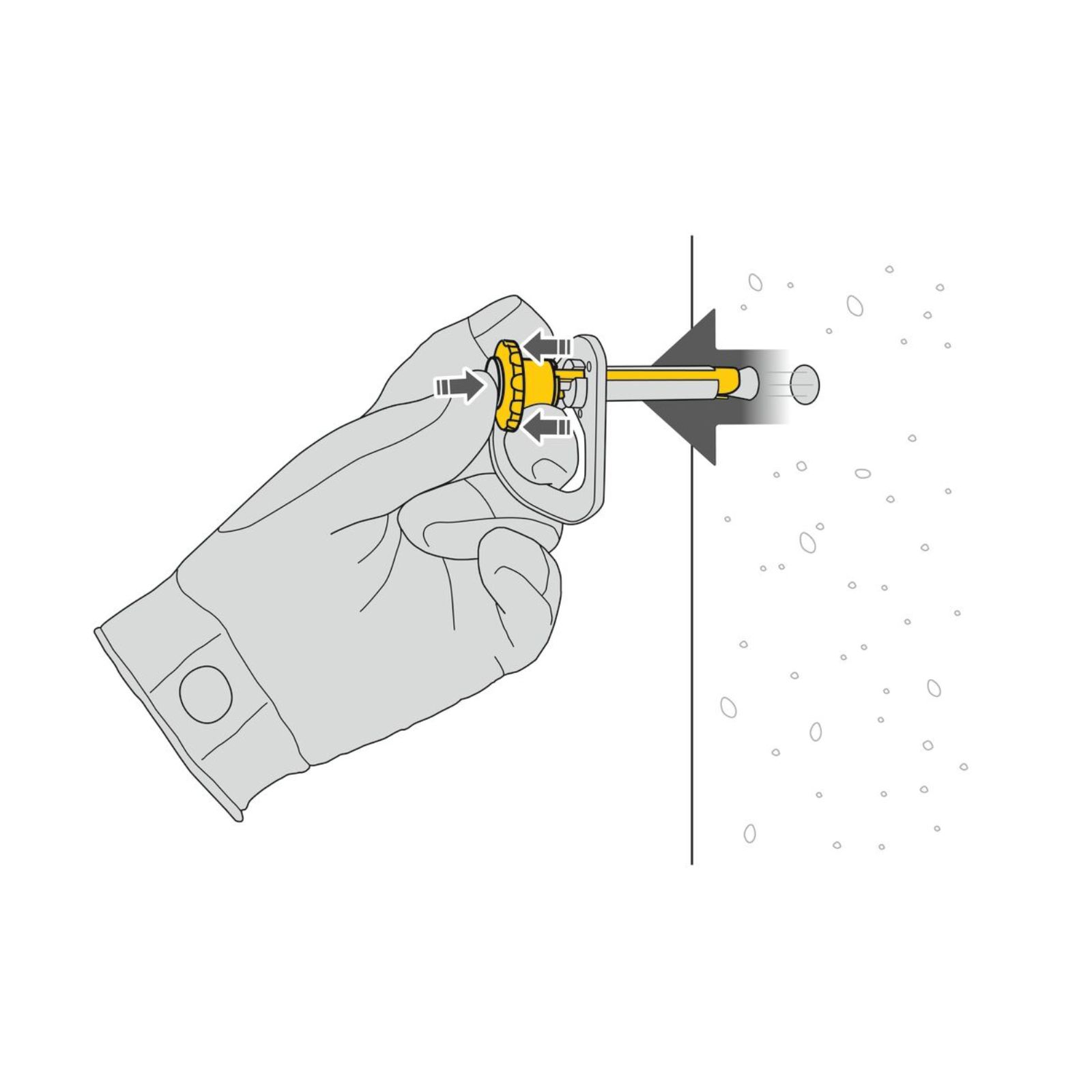

L’amarrage amovible COEUR PULSE 12 mm s’utilise en positionnant la plaquette avec sa broche dans un trou préalablement percé dans un support rocheux ou béton compact et homogène. Après un nettoyage soigneux du trou (brossage puis soufflette), on perce un trou droit, d’un diamètre de 12 mm et d’une profondeur minimale de 65 mm. La broche est insérée dans ce trou en tirant sur le piston de déblocage, puis la plaquette est plaquée contre le support. Le piston est ensuite relâché puis verrouillé pour éviter tout déverrouillage accidentel, sans que cela n’affecte la résistance de l’ancrage.

Après installation, il faut vérifier l’absence de jeu entre la broche et le support ainsi que le bon maintien de la broche dans le trou. Un témoin d’installation permet de s’assurer que le piston n’est pas en contact avec la plaquette, signe d’un trou trop large. La rotation de la plaquette doit être libre.

Pour retirer l’amarrage, il suffit de déverrouiller le piston et de retirer la broche. La broche doit être inspectée avant chaque nouvelle utilisation.

L’amarrage est destiné à un usage individuel en protection contre les chutes de hauteur, avec un utilisateur situé en aval de l’ancrage. Il ne doit pas être utilisé pour le levage, ni pour installer une slackline ou toute autre installation soumise à une tension permanente et à des vibrations répétées.

Il est recommandé d’utiliser au moins deux ancrages en complémentarité (principe de redondance).

La charge maximale transmise à la structure est d’environ 12 kN, avec une limite de charge dynamique à 6 kN lors de la mise en place. L’amarrage subit des déformations irréversibles à partir de 6 kN de charge. Le piston peut se déformer dès 2 kN s’il est coiffé ou sollicité directement, rendant alors le produit inutilisable.

Une inspection régulière est nécessaire avant chaque utilisation et au minimum tous les 12 mois par une personne compétente, portant sur l’état de l’amarrage (plaquette, broche, piston, plaques de blocage), le fonctionnement du piston, l’absence de déformations, fissures, usures ou corrosion.

Le mousquetonnage est facilité par un trou de connexion large et ergonomique, permettant d’accueillir un ou deux mousquetons simultanément.

En cas de doute sur la résistance après installation, un test de traction jusqu’à 6 kN maximum est conseillé.

En cas de dysfonctionnement ou suspicion de mauvaise installation, il faut désinstaller l’amarrage.

Enfin, il est recommandé d’éviter toute exposition prolongée à un environnement marin ou corrosif qui peut réduire la durée de vie du produit.

Ce résumé d’utilisation est strictement basé sur les instructions d’usage et recommandations présentes dans la notice technique en français (pages 5 à 6) et la description produit fournie.
