Amarrages COEUR BOLT STAINLESS 10mm Lot de 20 PETZL - P36BS10
Référence : P220P36BS10
Découvrez Amarrages COEUR BOLT STAINLESS 10mm Lot de 20 PETZL - P36BS10 disponible à l'achat
- Acier inoxydable 316L pour une excellente résistance à la corrosion
- Résistance mécanique élevée avec 25 kN au cisaillement et 15 kN à l’arrachement
- Système anti-rotation pour une fixation stable sous fortes sollicitations
- Trou large et bords arrondis pour un mousquetonnage facile et durable
- Conforme aux normes EN 959 et EN 795 pour une sécurité certifiée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

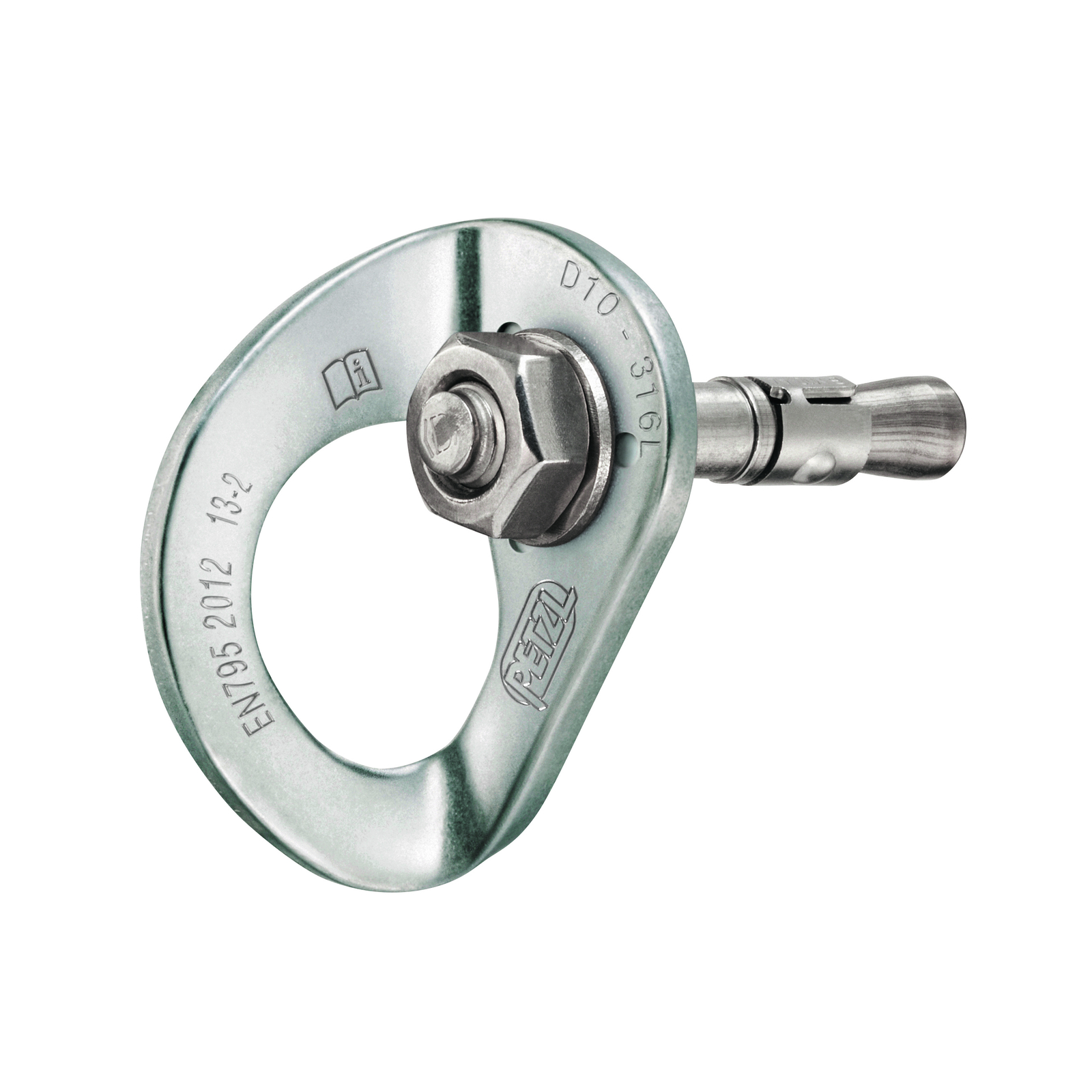

Amarrages COEUR BOLT STAINLESS 10mm Lot de 20 PETZL - P36BS10 est un système d’ancrage robuste et durable en acier inoxydable 316L, conçu pour la protection individuelle contre les chutes de hauteur en milieux extérieurs traditionnels.
Ce dispositif complet comprend une plaquette COEUR STAINLESS, un goujon à expansion BOLT de 10 mm de diamètre et 70 mm de longueur totale, ainsi qu’un écrou.
La plaquette est fabriquée en acier inoxydable 316L, garantissant une excellente résistance à la corrosion.
Elle intègre un système anti-rotation avec des reliefs à l’arrière qui empêchent la rotation de la plaquette lors de la mise en place et à l’usage, notamment sous fortes sollicitations latérales.
Le trou de connexion de la plaquette est large et ergonomique, facilitant le mousquetonnage.
Il peut accueillir simultanément deux mousquetons.
L’épaisseur importante de la plaquette et les bords arrondis du trou limitent l’usure des mousquetons, ce qui améliore la longévité du matériel.
Le goujon à expansion BOLT est également en acier inoxydable 316L, assurant une haute résistance à la corrosion.
Ses performances mécaniques, testées en béton de 50 MPa, sont une résistance au cisaillement de 25 kN et une résistance à l’arrachement de 15 kN.
Ce système d’amarrage est conforme aux normes EN 959:2018 pour les goujons d’ancrage et EN 795:2012 type A pour la plaquette.
Il est destiné à un usage individuel, réservé à une seule personne.
L’installation doit être réalisée sur un support solide et homogène, tel qu’un rocher compact ou un béton de bonne qualité.
Le perçage doit être soigneusement nettoyé à l’aide d’une brosse puis d’une soufflette avant l’insertion du goujon.
Le serrage de l’écrou doit respecter un couple précis de 25 Nm pour un goujon acier inoxydable de 10 mm.
Après installation, il est impératif de vérifier que la dégaine circule librement dans la plaquette, sans entrave causée par un goujon trop saillant.
La durée de vie du produit est illimitée sous réserve d’une inspection régulière au minimum annuelle, réalisée par une personne compétente.
L’intensité d’usage et l’environnement, notamment la proximité de la mer ou d’autres milieux corrosifs, peuvent imposer des contrôles plus fréquents.
Le produit doit être retiré et détruit en cas de chute importante, de défauts visibles ou si son historique d’usage est inconnu.
Ce lot est vendu uniquement en pack de 20 amarrages, la revente à l’unité n’est pas autorisée.
En résumé, ce lot d’amarrages COEUR BOLT STAINLESS 10 mm offre une solution d’ancrage extérieure fiable, conçue pour garantir la sécurité des utilisateurs avec une excellente résistance mécanique et à la corrosion.
Sa conception ergonomique facilite le mousquetonnage et limite l’usure du matériel.
Les performances et la conformité aux normes européennes en font un produit adapté aux activités d’escalade et de protection antichute en extérieur.
L’acier inoxydable 316L assure une bonne tenue dans des environnements extérieurs non agressifs, garantissant une fixation sûre et durable dans le temps.
- Dispositif d’ancrage en acier inoxydable 316L
- Diamètre du goujon à expansion BOLT : 10 mm
- Longueur totale du goujon : 70 mm
- Résistance au cisaillement en béton 50 MPa : 25 kN
- Résistance à l’arrachement en béton 50 MPa : 15 kN
- Plaquette COEUR STAINLESS avec système anti-rotation
- Trou de connexion large pour mousquetonnage double
- Bords arrondis du trou pour limiter l’usure des mousquetons
- Conforme aux normes EN 959:2018 (goujons d’ancrage) et EN 795:2012 type A (plaquette)
- Usage individuel réservé à une seule personne
- Couple de serrage recommandé pour l’écrou : 25 Nm
- Durée de vie illimitée sous réserve d’inspection annuelle
Le principe d’utilisation consiste à installer un goujon à expansion (BOLT) dans un support solide et homogène, tel qu’un rocher compact ou un béton de bonne qualité. Après avoir nettoyé la zone de perçage, on perce un trou de diamètre et profondeur adaptés, que l’on nettoie soigneusement avec une brosse puis une soufflette. Le goujon avec la plaquette COEUR est ensuite inséré dans le trou, et l’écrou est serré au couple recommandé (25 Nm pour un goujon acier inoxydable de 10 mm).
Après installation, il est impératif de vérifier que la dégaine (express) circule librement dans la plaquette, sans entrave due à un goujon trop saillant.
L’amarrage doit être utilisé uniquement dans un environnement extérieur ne causant pas de corrosion sous contrainte (classe 2) pour ce modèle en acier inoxydable 316L. Il est déconseillé de l’installer en bord de mer ou dans des environnements très corrosifs, car la durée de vie est alors fortement réduite.
L’utilisation doit être précédée d’une vérification de l’état du point d’ancrage (absence de dégradation de surface, usure, corrosion, déformation ou fissures) avant chaque usage, ainsi que d’une surveillance régulière en cours d’utilisation. Une inspection approfondie par une personne compétente est recommandée au minimum une fois par an, avec une fréquence accrue en cas d’usage intensif ou d’environnement corrosif.
En cas de dysfonctionnement ou doute sur l’intégrité du matériel, ou après une chute importante, le produit doit être retiré et détruit.
Ce point d’ancrage est compatible uniquement avec un mousqueton conforme aux normes en vigueur dans le pays d’utilisation (EN 362 ou EN 12275 selon le domaine). Il faut éviter d’associer des matériaux différents pour les goujons, écrous, rondelles et plaquettes afin de prévenir toute incompatibilité.
L’amarrage est destiné à être positionné de préférence au-dessus de l’utilisateur pour limiter la hauteur et le risque de chute, dans un système d’arrêt des chutes où l’utilisateur doit être équipé d’un moyen limitant la force d’impact maximale à 6 kN.
Enfin, il est essentiel de prévoir un plan de secours et les moyens pour intervenir rapidement en cas de difficulté lors de l’utilisation de ce dispositif.
En résumé, l’usage consiste à fixer solidement le goujon dans un support adapté, à vérifier la liberté de mouvement de la dégaine dans la plaquette, à contrôler régulièrement l’état du point d’ancrage et à l’utiliser dans un système antichute conforme aux normes, avec une surveillance et un entretien adaptés.
Garantie 3 ans
Questions produits
Ce produit est-il compatible avec mon système d’ancrage existant ?
La plaquette COEUR BOLT STAINLESS est compatible uniquement avec un goujon à expansion BOLT du même diamètre (10 mm) et en acier inoxydable 316L. Il est interdit d’associer des goujons, écrous, rondelles ou plaquettes en matériaux différents pour éviter toute incompatibilité et corrosion galvanique. Vérifiez que le mousqueton utilisé respecte les normes en vigueur (EN 362 ou EN 12275).
Dans quel environnement puis-je utiliser ce système d’amarrage ?
Ce système d’amarrage en acier inoxydable 316L est conçu pour un usage extérieur dans des environnements ne provoquant pas de corrosion sous contrainte (CSC). Il convient pour des milieux extérieurs traditionnels, mais pas pour des environnements agressifs comme les falaises de bord de mer où la durée de vie peut être fortement réduite.
Quelles sont les conditions d’installation à respecter pour garantir la sécurité ?
L’installation doit être réalisée sur un support solide, homogène et compact, comme un rocher dur ou un béton de bonne qualité (50 MPa de résistance). Le perçage doit être soigneusement nettoyé à la brosse puis à la soufflette avant insertion du goujon. Le couple de serrage recommandé pour l’écrou est de 25 Nm. Après installation, vérifiez que la dégaine circule librement dans la plaquette sans être gênée par un goujon trop saillant.
Quelle est la durée de vie du produit et quand faut-il le retirer ?
La durée de vie est illimitée sous réserve d’une inspection annuelle par une personne compétente. La fréquence peut être augmentée en fonction de l’intensité d’usage et de l’environnement (proximité mer, milieux corrosifs). Le produit doit être retiré et détruit en cas de chute importante, de défauts visibles, ou si son historique d’usage est inconnu.
Quels sont les critères de résistance mécanique de ce système d’amarrage ?
Les performances mécaniques testées en béton de 50 MPa sont une résistance au cisaillement de 25 kN et une résistance à l’arrachement de 15 kN. La charge maximale transmise à la structure ne doit pas dépasser 12 kN. Ces valeurs dépendent de la qualité du support et de la qualité de la mise en œuvre.
Comment limiter les risques liés à l’utilisation de ce dispositif dans un système antichute ?
Lorsqu’il est utilisé dans un système d’arrêt des chutes, l’utilisateur doit disposer d’un moyen limitant la force d’impact dynamique à 6 kN maximum. Le point d’ancrage doit être situé de préférence au-dessus de l’utilisateur et respecter la norme EN 795 avec une résistance minimale de 12 kN. Il est essentiel de vérifier avant chaque utilisation que l’espace libre sous l’utilisateur est suffisant pour éviter tout choc au sol ou contre un obstacle en cas de chute.
