Amarrages COEUR BOLT STEEL 10mm Lot de 20 PETZL - P36BA10

Amarrages COEUR BOLT STEEL 10mm Lot de 20 PETZL - P36BA10 est un système d’ancrage complet destiné à la protection contre les chutes de hauteur, conforme aux normes EN 959:2018 pour l’ensemble ancrage rocher + goujon, et EN 795:2012 type A pour la plaquette.

Ce lot économique est conçu pour un usage intérieur, notamment dans les salles d’escalade peu exposées à la corrosion (classe d’ancrage 3).

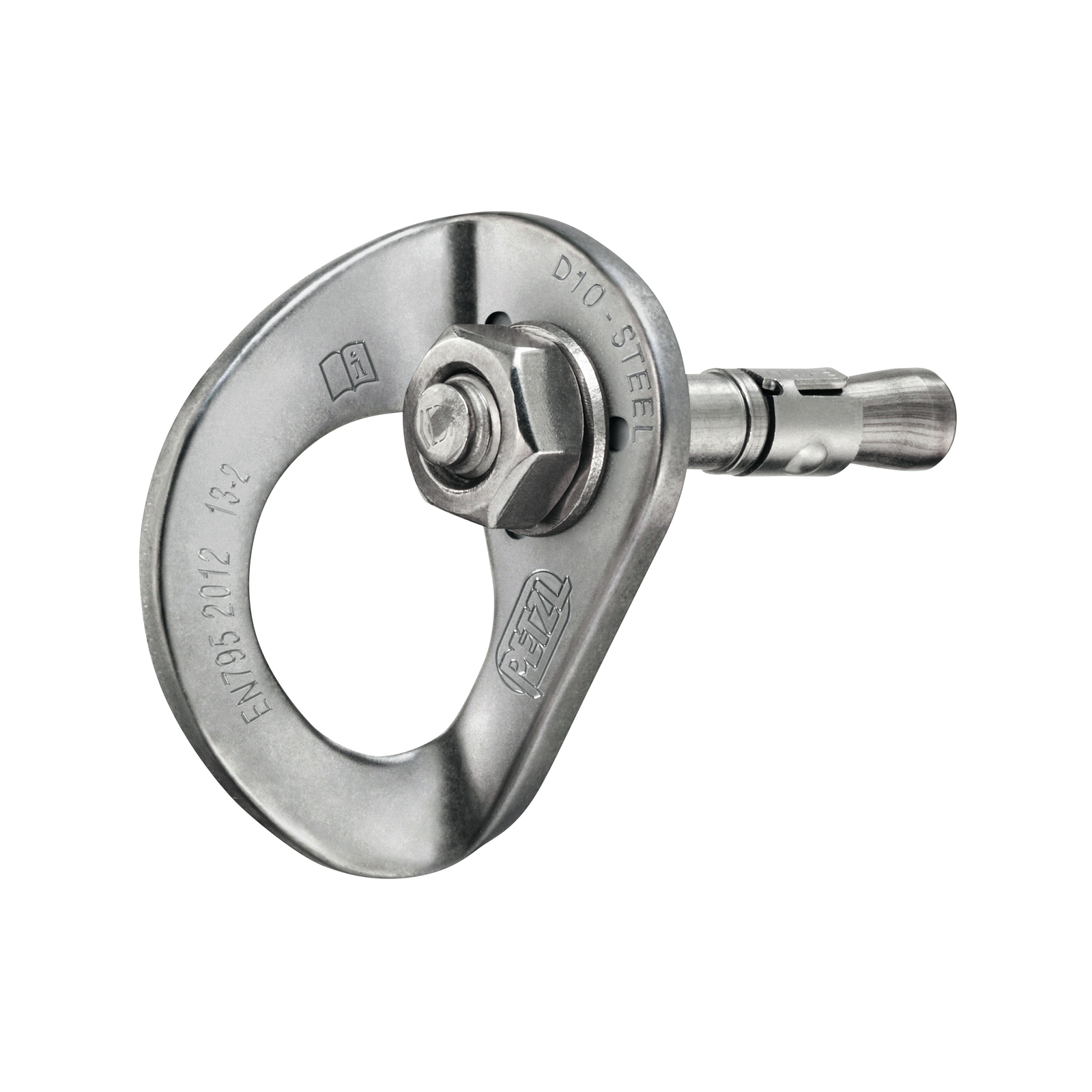

Il comprend une plaquette COEUR STEEL en acier S600MC, un goujon à expansion BOLT de 10 mm de diamètre et un écrou.

La plaquette COEUR se distingue par son ergonomie facilitant le mousquetonnage grâce à un large trou de connexion permettant l’installation simultanée de deux mousquetons.
Sa grande épaisseur et les bords arrondis limitent l’usure des connecteurs.
Un système anti-rotation est intégré via des reliefs sur la face arrière, empêchant la plaquette de tourner lors de la mise en place ou sous fortes sollicitations latérales.

Le goujon BOLT est un goujon à expansion aux caractéristiques techniques précises :
- Diamètre : 10 mm
- Longueur totale : 85 mm
- Diamètre de perçage recommandé : 10 mm
- Poids unitaire : 110 g
- Résistance au cisaillement dans un béton de 50 MPa : 23 kN
- Résistance à l’arrachement dans un béton de 50 MPa : 15 kN

L’installation doit être réalisée sur un support solide, compact et homogène.
Le trou de perçage doit être soigneusement nettoyé à la brosse puis soufflé avant l’insertion du goujon et de la plaquette.
L’écrou doit être serré au couple recommandé de 30 Nm pour un goujon acier 10 mm.
Après installation, il est impératif de vérifier que la dégaine circule librement dans la plaquette sans être entravée par un dépassement excessif du goujon.

Le système est réservé à un usage individuel et ne doit pas être utilisé au-delà de ses limites ni comme moyen de levage.
L’utilisateur doit être équipé d’un dispositif limitant les forces dynamiques à 6 kN maximum en système antichute.
La charge maximale transmise à la structure par l’ancrage est d’environ 12 kN.
Le point d’ancrage doit être positionné au-dessus de l’utilisateur et offrir un dégagement suffisant sous lui pour éviter tout choc en cas de chute.

Le produit doit faire l’objet d’une inspection approfondie annuelle par une personne compétente, avec un contrôle régulier de l’état de la plaquette et du goujon (usure, corrosion, déformation).
En environnement corrosif ou en bord de mer, la fréquence des contrôles doit être augmentée.

L’utilisateur doit s’assurer de la compatibilité des matériaux entre plaquette, goujon, écrou et mousquetons afin d’éviter tout risque de corrosion galvanique.
L’association de pièces de matières différentes est proscrite.

En cas de chute importante, de dégradation, de dépassement de la durée de vie ou si l’historique d’utilisation est inconnu, le produit doit être retiré et détruit.

En résumé, ce lot de 20 amarrages COEUR BOLT STEEL 10 mm PETZL est un système robuste, ergonomique et économique, adapté aux environnements intérieurs peu corrosifs, offrant une excellente résistance mécanique et une grande facilité d’utilisation.

(Source : fiche produit PETZL et notice technique COEUR / BOLT pages 1 à 14)

• Diamètre du goujon : 10 mm
• Longueur totale du goujon : 85 mm
• Diamètre de perçage recommandé : 10 mm
• Poids unitaire du goujon : 110 g
• Résistance au cisaillement dans un béton de 50 MPa : 23 kN
• Résistance à l’arrachement dans un béton de 50 MPa : 15 kN
• Plaquette COEUR STEEL en acier S600MC
• Conforme aux normes EN 795:2012 type A pour la plaquette
• Conforme à la norme EN 959:2018 pour l’ensemble ancrage rocher + goujon
• Utilisation réservée à un usage individuel
• Classe d’ancrage 3, usage intérieur uniquement (salles d’escalade)
• Système anti-rotation intégré sur la plaquette
• Écrou à serrer au couple recommandé de 30 Nm pour acier 10 mm
• Charge maximale transmise à la structure : environ 12 kN
• Limitation des forces dynamiques à 6 kN maximum en système antichute

Le système d’amarrage COEUR BOLT STEEL 10mm s’utilise en installant la plaquette COEUR avec un goujon à expansion BOLT sur un support solide, compact et homogène, comme un rocher ou un béton de qualité. L’installation débute par le perçage d’un trou de diamètre et profondeur adaptés, suivi d’un nettoyage soigneux du trou à la brosse puis à la soufflette. Le goujon avec la plaquette est ensuite inséré dans ce trou, et l’écrou est serré au couple recommandé.

Après installation, il est indispensable de vérifier que la dégaine (express) circule librement dans la plaquette, sans être gênée par un dépassement excessif du goujon. La plaquette et le goujon doivent être fabriqués dans le même matériau pour éviter tout risque de corrosion galvanique.

Ce système est destiné à un usage individuel en protection contre les chutes de hauteur. Le point d’ancrage doit être positionné au-dessus de l’utilisateur, avec un dégagement suffisant en dessous pour éviter tout choc en cas de chute. Lorsqu’il est utilisé dans un système antichute, l’utilisateur doit être équipé d’un dispositif limitant la force dynamique à 6 kN maximum.

Pendant l’utilisation, il est important de contrôler régulièrement l’état du produit et de ses connexions avec les autres équipements du système, ainsi que l’état de l’installation, notamment pour détecter une éventuelle corrosion, avec une fréquence accrue en environnement corrosif ou en bord de mer.

En cas de fonctionnement non conforme, notamment après une chute importante, une dégradation, un dépassement de la durée de vie ou si l’historique d’utilisation est inconnu, le produit doit être désinstallé et détruit.

Le résultat attendu est une ancre solide et fiable, offrant une excellente résistance mécanique et permettant une circulation fluide de la dégaine dans la plaquette pour assurer la protection antichute dans les conditions d’utilisation prévues.
