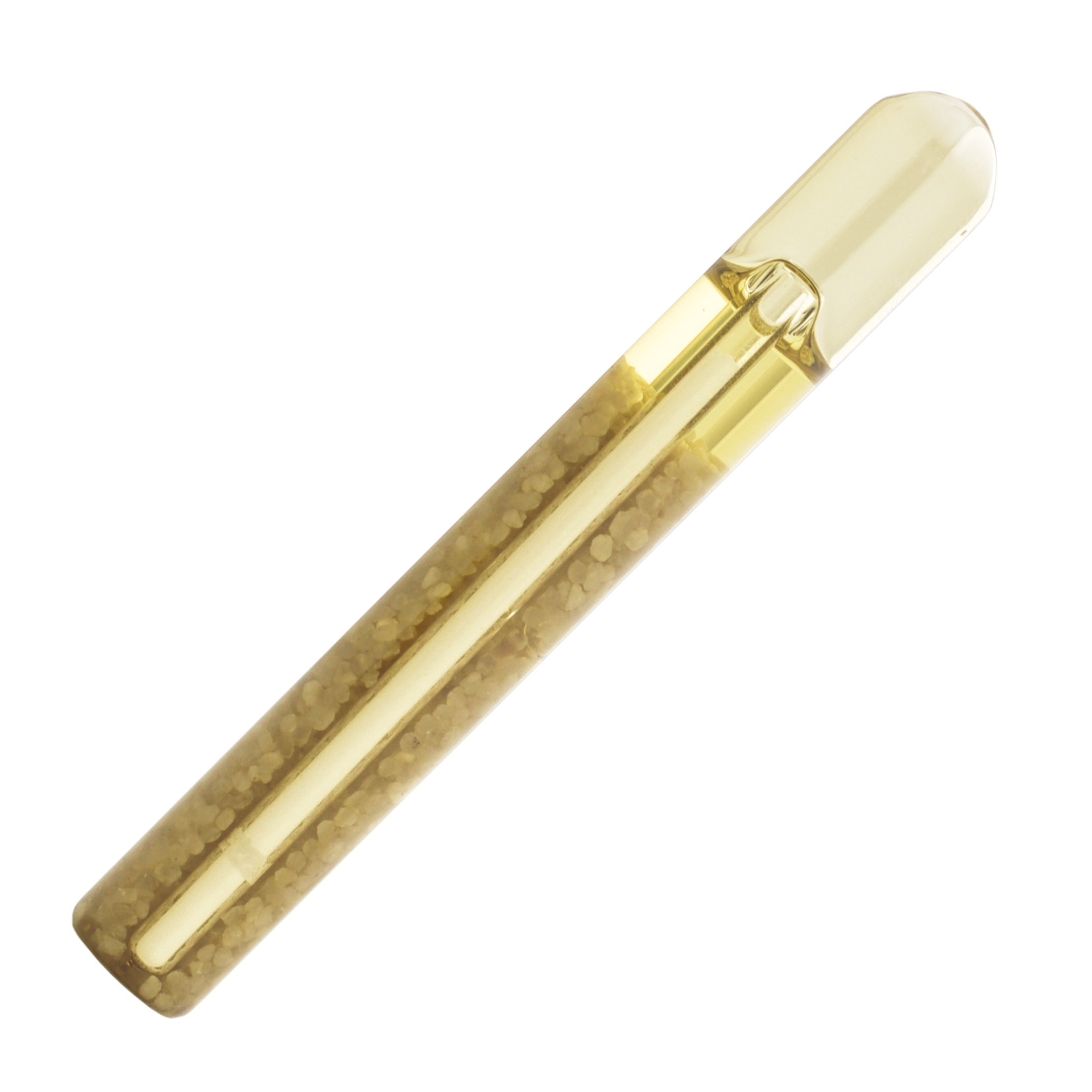

ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP08
Référence : S344CSP08
Découvrez ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP08 disponible à l'achat
- Pratique et facile à utiliser, prêt-à-l'emploi.
- Aucune gestion des déchets à prévoir.
- Idéal pour des applications de scellement.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
L’ampoule de scellement chimique prête-à-l'emploi SCELL-IT - CSP08 est spécialement conçue pour des applications de scellement dans le béton.
Ce produit se distingue par sa praticité et sa facilité d’utilisation, ne générant aucun déchet lors de sa mise en œuvre.
Elle contient une résine chimique qui, une fois activée, garantit un scellement unitaire fiable et performant.
La mise en œuvre suit plusieurs étapes précises :
- Percer un trou aux dimensions recommandées selon le diamètre et la profondeur adaptés à la tige filetée utilisée.
- Nettoyer le trou avec de l’air comprimé et une brosse, en répétant chaque opération au moins deux fois.
- Contrôler la viscosité de la résine contenue dans l’ampoule, qui doit être liquide à température tiède.
- Insérer l’ampoule dans le trou nettoyé.
- Utiliser une tige d’ancrage adaptée, biseautée et munie d’un entraînement hexagonal, propre et exempte de graisse ou rouille.
- Insérer la tige en rotation à l’aide d’un marteau électro-pneumatique tournant entre 250 et 500 tr/min, ce qui broie la capsule en verre et mélange la résine.
- Arrêter l’insertion dès que la tige atteint le fond du trou, afin d’éviter tout débordement des composants chimiques.
- Le scellement est correct lorsque le repère sur la tige coïncide avec le bord du trou et que l’espace autour de la tige est entièrement rempli.
Le temps de prise varie en fonction de la température et de l’humidité du béton :
- À 20°C, le temps de prise est de 20 minutes sur béton sec et peut atteindre 40 minutes sur béton humide.
- Le produit peut être utilisé sur béton à partir de -5°C.
Les caractéristiques techniques précisent les dimensions des ampoules et les profondeurs de perçage adaptées aux tiges filetées de diamètres M8 à M24.
Les couples de serrage recommandés sont indiqués pour assurer une fixation optimale.
Les charges de service sont calculées selon les normes européennes ETA avec coefficients de sécurité.
Elles concernent un béton C20/25 non fissuré, sec ou humide, dans une plage de température de 24°C à 40°C.
Les capacités de traction et de cisaillement varient selon la taille de la tige, avec une charge maximale en traction de 7 160 daN pour une tige M24.
Le produit bénéficie d’une certification conforme aux normes européennes avec une évaluation technique européenne (ETA) option 7.
Il est également labellisé A+ pour très faible émission dans l’air intérieur.
L’ampoule SCELL-IT CSP08 est conditionnée à l’unité, prête à l’emploi, ce qui facilite son stockage et sa conservation.
Son usage recommandé est exclusivement destiné aux scellements unitaires dans le béton.
En résumé, cette ampoule de scellement chimique allie simplicité d’utilisation, performance technique et respect des normes, tout en garantissant une installation propre sans gestion de déchets.
Description et fonctionnement :
L’ampoule contient une résine qui, une fois insérée dans un trou préalablement foré et nettoyé, est activée par l’introduction d’une tige filetée adaptée. La rotation de la tige à l’aide d’un marteau électro-pneumatique (250-500 tr/min) broie le verre de l’ampoule et mélange la résine, assurant ainsi un scellement unitaire et efficace. Le scellement est réalisé sans injection, ce qui simplifie la pose et évite les déchets.
Mise en œuvre :
- Percer un trou selon les dimensions spécifiques à la tige filetée utilisée (par exemple, pour la référence CSP08 : diamètre de perçage 10 mm, profondeur 80 mm).
- Nettoyer le trou par soufflage à l’air comprimé (minimum 2 fois), brossage (minimum 2 fois) puis à nouveau soufflage.
- Vérifier la viscosité de la résine (liquide à température tiède) avant pose.
- Insérer l’ampoule dans le trou nettoyé.
- Utiliser une tige filetée biseautée et munie d’un entraînement hexagonal, propre (sans huile, graisse ni rouille).
- Enfoncer la tige en rotation avec un marteau électro-pneumatique, en arrêtant dès que la tige atteint le fond du trou.
- Ne jamais utiliser un marteau pour enfoncer la tige.
- Le scellement est correct lorsque le repère de profondeur sur la tige coïncide avec le bord du trou et que l’espace autour de la tige est entièrement rempli.
- Respecter les couples de serrage indiqués.
- Ne pas solliciter la tige avant le temps de prise, qui varie en fonction de la température et de l’humidité du béton.
Temps de prise selon température du béton :
- À +20°C : béton sec 20 minutes, béton humide 40 minutes.
- À +30°C : béton sec 10 minutes, béton humide 20 minutes.
- À +5°C : béton sec 1 heure, béton humide 2 heures.
- À -5°C : béton sec 5 heures, béton humide 10 heures.
Caractéristiques techniques et performances :
- Dimensions de l’ampoule CSP08 : diamètre 9 mm, longueur 80 mm.
- Perçage recommandé : diamètre 10 mm, profondeur 80 mm.
- Couple d’installation (Tinst) : 10 N.m.
- Charges de service calculées selon ETA et ETAG001, pour béton C20/25 non fissuré, sec ou humide, avec tige filetée acier zingué 5.8.
- Charges maximales en traction : jusqu’à 960 daN pour M8.
- Charges maximales en cisaillement : jusqu’à 520 daN pour M8.
- Épaisseur minimale du support : 110 mm pour M8.
Matériaux et compatibilités :
- Résine chimique contenue dans l’ampoule en verre.
- Compatible avec tiges filetées biseautées à entraînement hexagonal en acier zingué, également disponibles en inox A4.
- Références complémentaires pour tiges filetées acier et inox A4 avec différentes longueurs et diamètres.
Avantages produit :
- Système sans déchets, prêt à l’emploi.
- Mise en œuvre simple et rapide sans injection.
- Adapté à divers diamètres de tiges filetées.
- Résistance mécanique élevée certifiée par ETA.
- Adapté au béton sec et humide.
- Emissions dans l’air intérieur classées A+.
Recommandations d’utilisation :
- Respect strict des dimensions de perçage, nettoyage et couple de serrage.
- Contrôle de la viscosité de la résine avant pose.
- Ne pas charger la fixation avant le temps de prise complet.
- Utilisation recommandée pour des températures de béton supérieures à -5°C.
Cette ampoule de scellement chimique SCELL-IT CSP08 constitue une solution fiable, performante et propre pour les ancrages dans le béton, alliant facilité d’usage et conformité aux normes européennes.
- marque : scell-it
- référence fournisseur : CSP08
- tige filetée compatible : M8
- diamètre tige filetée : 9 mm
- longueur ampoule : 80 mm
- diamètre perçage : 10 mm
- profondeur perçage : 80 mm
- couple de serrage recommandé : 10 N.m
- temps de prise à 20°C sur béton sec : 20 minutes
- temps de prise à 20°C sur béton humide : 40 minutes
- température minimale d’utilisation : -5°C (béton)
- charge maximale en traction pour tige M8 : 960 daN
- charge maximale en cisaillement pour tige M8 : 520 daN
- épaisseur minimale du support : 110 mm
- certification : évaluation technique européenne (ETA) option 7
- émission dans l’air intérieur : label A+
- usage : scellement unitaire dans le béton
- mise en œuvre sans déchets
Avant la pose, il convient de contrôler la viscosité de la résine contenue dans l’ampoule, qui doit être liquide à température tiède. L’ampoule est ensuite insérée dans le trou nettoyé. L’utilisateur doit utiliser une tige filetée adaptée, biseautée et munie d’un entraînement hexagonal, propre, sans huile, graisse ni rouille.
La tige filetée est insérée en rotation à l’aide d’un marteau électro-pneumatique tournant entre 250 et 500 tours par minute. Cette action broie la capsule en verre de l’ampoule et mélange la résine, activant ainsi le scellement. L’insertion doit s’arrêter dès que la tige atteint le fond du trou pour éviter tout débordement des composants chimiques. Le scellement est considéré comme correct lorsque le repère de profondeur sur la tige coïncide avec le bord du trou et que l’espace autour de la tige est entièrement rempli.
Il est important de ne pas utiliser un marteau classique pour enfoncer la tige. Après la pose, la tige ne doit pas être déplacée ni sollicitée avant que le temps de prise soit écoulé. Ce temps de prise varie selon la température et l’humidité du béton : par exemple, à 20°C, il est de 20 minutes pour un béton sec et peut atteindre 40 minutes pour un béton humide. Le produit peut être utilisé sur béton à partir de -5°C, avec des temps de prise plus longs à basses températures.
Les couples de serrage indiqués doivent être respectés pour assurer la fixation. Cette méthode est utilisée exclusivement pour des scellements unitaires dans le béton, dans des conditions où le béton est sec ou humide et non fissuré. En cas de non-respect des étapes, notamment une insertion prolongée de la tige, des composants chimiques peuvent déborder du trou, ce qui est à éviter.
Ainsi, l’usage consiste à préparer soigneusement le trou, vérifier la résine, insérer l’ampoule et la tige en rotation avec un outil adapté, attendre le temps de prise selon les conditions, puis appliquer le couple de serrage prescrit avant toute sollicitation de la fixation.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Ce produit est toxique pour les organismes aquatiques, entraînant des effets néfastes à long terme. Il est essentiel d’éviter tout rejet dans l’environnement, notamment dans les eaux de surface ou les égouts.
Précautions d’utilisation :
- Utiliser uniquement dans des zones bien ventilées.
- Éviter tout contact avec la peau, les yeux et les vêtements.
- Ne pas respirer les vapeurs ou aérosols.
- Tenir à l’écart de la chaleur, des surfaces chaudes, des étincelles, des flammes nues et de toute autre source d’inflammation.
- Ne pas fumer.
- Manipuler et ouvrir le contenant avec précaution.
- Après utilisation, refermer immédiatement le contenant.
Équipements de protection recommandés :
- Porter des gants résistants aux produits chimiques (par exemple en Viton, caoutchouc butyle ou chloroprène).
- Porter des lunettes de protection contre les projections chimiques.
- Porter des vêtements de protection appropriés.
- En cas de ventilation insuffisante, utiliser un appareil respiratoire adapté avec filtre de type A.
Conditions de stockage :
- Conserver le contenant hermétiquement fermé dans un endroit frais, bien ventilé et à l’abri de la lumière du soleil.
- Stocker à une température inférieure à 25°C.
- Tenir à l’écart de la chaleur, des surfaces chaudes, des étincelles, des flammes nues et de toute autre source d’inflammation.
- Ne pas stocker à proximité de matières incompatibles telles que agents oxydants puissants, bases fortes et acides forts.
- Ne pas stocker à proximité ou avec des matières combustibles.
Mesures en cas d’incident :
- En cas de contact avec la peau, enlever immédiatement les vêtements contaminés et rincer abondamment à l’eau.
- En cas de contact avec les yeux, rincer immédiatement et abondamment à l’eau pendant au moins 15 minutes, retirer les lentilles si possible et continuer à rincer.
- En cas d’inhalation, déplacer la personne à l’air frais, la maintenir au repos et consulter un médecin en cas de symptômes persistants.
- En cas d’ingestion, consulter un médecin immédiatement.
Mesures en cas d’incendie :
- Moyens d’extinction appropriés : eau pulvérisée, mousse résistante à l’alcool, dioxyde de carbone, poudre sèche.
- Moyens d’extinction à éviter : jet d’eau puissant.
- Équipement de protection spécial pour les pompiers : porter un équipement de protection complet et respiratoire.
- Refroidir les contenants exposés par pulvérisation ou brouillard d’eau.
- Ne pas laisser les eaux d’extinction s’écouler dans les égouts ou cours d’eau.
Méthodes d’élimination :
- Manipuler avec précaution.
- Ne pas rejeter dans les eaux de surface ou les égouts.
- Collecter les déchets dans des contenants fermés et les éliminer conformément à la réglementation locale en vigueur.
- S’adresser au fabricant ou fournisseur pour les conseils sur le recyclage.
Obligations réglementaires :
- Produit soumis au règlement REACH et classé selon le règlement CLP.
- Contient des substances classées dangereuses pour la reproduction et l’environnement.
- Transport classé sous UN 1866, solution de résine, classe 3, groupe d’emballage III.
- Respect des restrictions et seuils réglementaires applicables.
Ces informations correspondent aux données de sécurité essentielles pour assurer une utilisation sûre et conforme du produit sur un site e-commerce.
Questions produits
Comment se déroule la mise en œuvre de l’ampoule de scellement SCELL-IT CSP08 ?
Le scellement s’effectue en insérant l’ampoule dans un trou préalablement foré et nettoyé à l’air comprimé et à la brosse. La tige filetée adaptée, munie d’un entraînement hexagonal, est insérée en rotation à l’aide d’un marteau électro-pneumatique (250-500 tr/min), broyant le verre et mélangeant la résine pour assurer l’ancrage. Il est impératif de respecter les diamètres, profondeurs de perçage et couples de serrage recommandés, ainsi que de ne pas utiliser de marteau pour enfoncer la tige.
Quels sont les temps de prise à respecter selon la température et l’humidité du béton ?
Le temps de prise varie de 10 minutes à 10 heures pour un béton sec, selon la température du béton entre +30 °C et -5 °C. Pour un béton humide, les temps sont plus longs, par exemple 20 minutes à 10 heures selon la température. Il est important de ne pas charger ni déplacer la fixation avant la prise complète.
Quelles performances mécaniques garantit l’ampoule de scellement SCELL-IT CSP08 ?
Les charges de service sont calculées selon les valeurs caractéristiques ETA et les coefficients de sécurité ETAG001. Pour une tige M8, la résistance à la traction est de 960 daN et au cisaillement de 520 daN. Le produit convient pour béton sec ou humide, non fissuré, de classe C20/25, dans une plage de température de 24 °C à 40 °C.
Quels sont les critères techniques à respecter pour garantir un scellement fiable ?
Il faut percer un trou au diamètre et à la profondeur spécifiés (par exemple, 10 mm de diamètre et 80 mm de profondeur pour M8), nettoyer soigneusement le trou, vérifier la viscosité de la résine avant pose, utiliser des tiges filetées adaptées et propres, et insérer la tige en rotation avec un outil électro-pneumatique. Le scellement est correct lorsque la tige est en butée et que l’espace autour est entièrement rempli.
Comment le système SCELL-IT CSP08 facilite-t-il la gestion des déchets sur chantier ?
Le système est un scellement unitaire prêt-à-l’emploi sans injection, ce qui évite toute gestion de déchets liés à la résine. Chaque ampoule est conditionnée individuellement et ne génère aucun déchet lors de la pose, simplifiant ainsi le nettoyage et réduisant l’impact environnemental.
