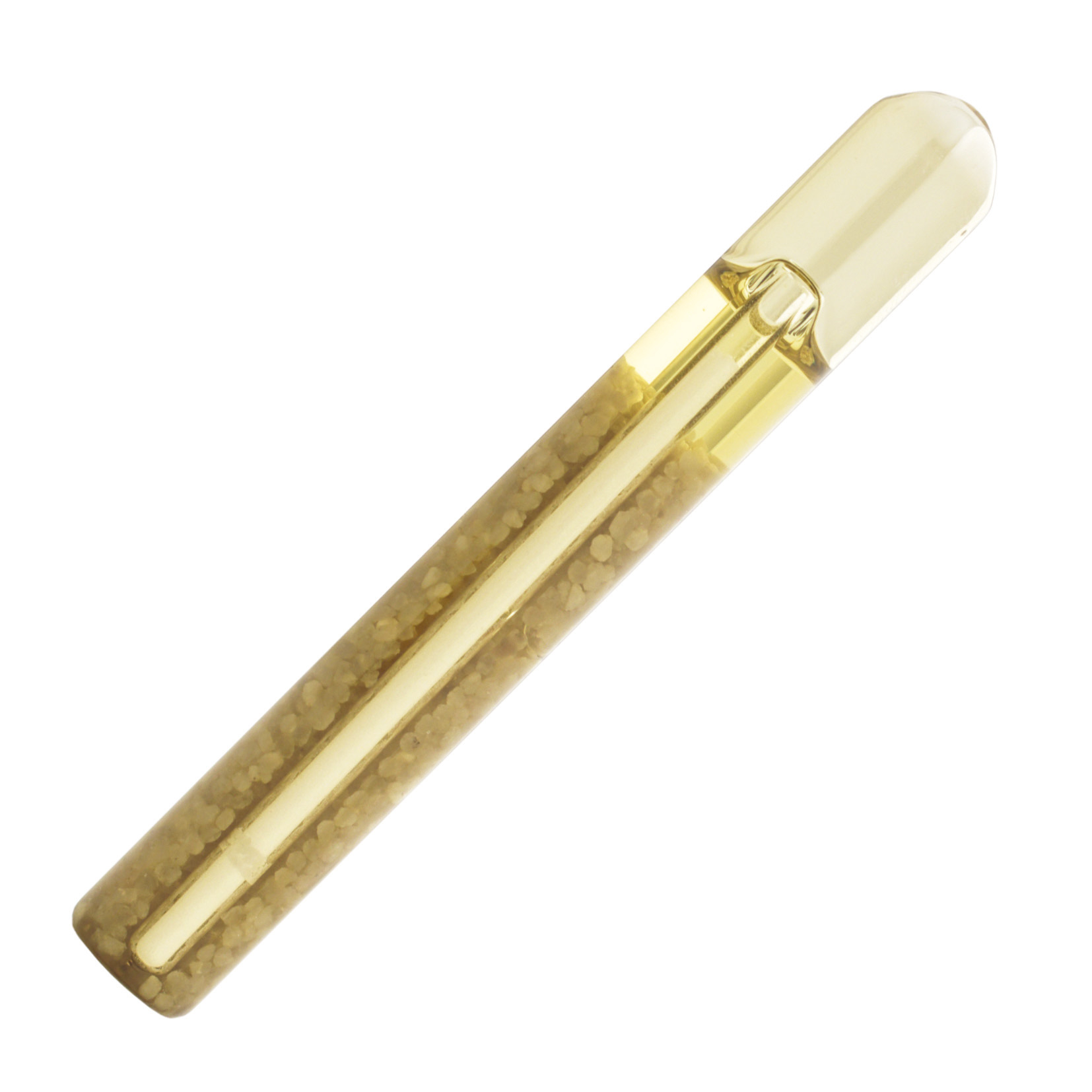

ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP10
Référence : S344CSP10
Découvrez ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP10 disponible à l'achat
- Ampoule de scellement chimique prête à l'emploi
- Élimine tout déchet lors de l'utilisation
- Pratique et économique pour divers projets
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
L’ampoule de scellement chimique prête-à-l’emploi SCELL-IT CSP10 est un système unitaire conçu pour une fixation efficace et sans déchet dans le béton.
Ce produit se distingue par sa grande praticité, éliminant tout déchet lors de l’utilisation, ce qui le rend économique et adapté à divers projets de scellement.
La mise en œuvre débute par un perçage précis du trou selon les dimensions recommandées, suivi d’un nettoyage rigoureux à l’air comprimé et à la brosse pour garantir une adhérence optimale.
Avant la pose, la viscosité de la résine contenue dans l’ampoule doit être contrôlée afin de s’assurer qu’elle soit liquide à température tiède.
L’ampoule est ensuite insérée dans le trou nettoyé, puis une tige filetée adaptée, biseautée et munie d’un entraînement hexagonal, est insérée en rotation à l’aide d’un marteau électro-pneumatique tournant entre 250 et 500 tr/min.
Ce processus broie les résidus de verre de l’ampoule, les mélangeant à la résine pour assurer un scellement solide et homogène.
Il est important de ne pas utiliser de marteau pour enfoncer la tige et de respecter le repère de profondeur pour garantir un remplissage complet de l’espace autour de la tige.
Le temps de prise varie selon la température et l’humidité du béton : par exemple, à 20°C, le scellement prend environ 20 minutes en béton sec et 40 minutes en béton humide.
Il est impératif de ne pas solliciter la fixation avant le délai de prise complet.
Les caractéristiques techniques précisent les dimensions spécifiques de l’ampoule et les profondeurs de perçage associées à chaque diamètre de tige filetée.
Pour le modèle CSP10 destiné aux tiges filetées M10 (diamètre 11 mm), l’ampoule mesure 80 mm de longueur, le perçage doit être de 12 mm de diamètre et 90 mm de profondeur.
Le couple de serrage recommandé est de 20 N.m.
Les performances mécaniques sont garanties par des charges de service calculées selon les normes européennes ETA, avec application de coefficients de sécurité.
Pour une tige M10, la charge en traction est de 1 330 daN et en cisaillement de 830 daN dans du béton C20/25 non fissuré, sec ou humide, à une température comprise entre 24°C et 40°C.
Ce produit est compatible avec des tiges filetées en acier zingué 5.8, disponibles en différentes longueurs, ainsi qu’avec des tiges en inox A4 pour des applications nécessitant une résistance accrue à la corrosion.
L’ampoule bénéficie d’une certification européenne ETA option 7 et d’un classement A+ pour les émissions dans l’air intérieur, attestant de sa qualité et de son respect des normes environnementales.
En résumé, l’ampoule SCELL-IT CSP10 offre un scellement chimique prêt à l’emploi, sans déchet, facile à mettre en œuvre, avec des performances techniques élevées et une large compatibilité avec les tiges filetées standard.
Elle est particulièrement recommandée pour des applications en béton sec ou humide, assurant une fixation fiable et durable.
Description et fonctionnement :
- L'ampoule contient une résine chimique dont la viscosité doit être liquide à température tiède avant pose.
- La mise en œuvre se fait en perçant un trou aux dimensions précises, puis en le nettoyant soigneusement avec de l'air comprimé et une brosse.
- L'ampoule est insérée dans le trou nettoyé, puis une tige filetée adaptée, biseautée et munie d'un entraînement hexagonal, est insérée en rotation à l'aide d'un marteau électro-pneumatique (250-500 tr/min).
- Le verre de l'ampoule est broyé et mélangé à la résine, assurant ainsi un scellement optimal.
- Il est impératif de ne pas utiliser de marteau pour enfoncer la tige et de respecter les temps de prise avant toute sollicitation mécanique.
Caractéristiques techniques :
- Le modèle CSP10 est adapté aux tiges filetées M10, avec un diamètre d'ampoule de 11 mm, une longueur de 80 mm, un diamètre de perçage de 12 mm et une profondeur de perçage de 90 mm.
- Le couple d'installation recommandé est de 20 N·m.
- Les temps de prise varient selon la température et l'humidité du béton : par exemple, à +20°C, le béton sec nécessite un temps de prise de 20 minutes, tandis que le béton humide demande 40 minutes.
- Le produit est certifié conforme à l'European Technical Assessment (ETA) option 7, garantissant sa fiabilité et ses performances.
Performances et charges admissibles :
- Les charges de service sont calculées pour du béton non fissuré C20/25, sec ou humide, dans une plage de température de 24°C à 40°C.
- Pour une tige M10, la charge en traction est de 1 330 daN et en cisaillement de 830 daN.
- L'épaisseur minimale du support pour une bonne fixation est de 120 mm.
Compatibilité et accessoires :
- Ce scellement est compatible avec des tiges filetées acier zingué 5.8, disponibles en plusieurs longueurs.
- Des tiges filetées en acier inox A4 sont également proposées en complément pour des applications nécessitant une résistance accrue à la corrosion.
Avantages produit :
- Installation simple et rapide sans injection.
- Aucun déchet généré grâce au système unitaire.
- Résistance mécanique élevée certifiée.
- Adapté à une large plage de températures et conditions d'humidité du béton.
- Émissions dans l'air intérieur classées A+, garantissant un faible impact environnemental.
Recommandations d’usage :
- Respecter les diamètres et profondeurs de perçage prescrits.
- Nettoyer soigneusement le trou avant pose.
- Contrôler la viscosité de la résine avant utilisation.
- Ne pas solliciter la fixation avant la fin du temps de prise adapté à la température et l'humidité du béton.
- Utiliser uniquement des tiges d’ancrage adaptées, propres et munies d’un entraînement hexagonal.
Ce système de scellement chimique SCELL-IT CSP10 est une solution fiable et performante pour les ancrages dans le béton, alliant praticité, sécurité et respect des normes en vigueur.
- marque : scell-it
- référence fournisseur : CSP10
- ampoule de scellement chimique prête à l'emploi
- longueur ampoule : 80 mm
- diamètre ampoule : 12 mm
- profondeur de perçage : 90 mm
- diamètre tige filetée : 11 mm (M10)
- couple de serrage recommandé : 20 N.m
- charge en traction pour tige M10 en béton C20/25 non fissuré : 1330 daN
- charge en cisaillement pour tige M10 en béton C20/25 non fissuré : 830 daN
- compatible avec tiges filetées acier zingué 5.8 et inox A4
- temps de prise à 20°C : 20 minutes en béton sec, 40 minutes en béton humide
- certification européenne ETA option 7
- classement A+ pour les émissions dans l'air intérieur
Avant la pose, il est nécessaire de contrôler la viscosité de la résine contenue dans l’ampoule, qui doit être liquide à température tiède. L’ampoule est ensuite insérée dans le trou nettoyé.
Une tige filetée adaptée, biseautée et munie d’un entraînement hexagonal, propre et exempte d’huile, graisse ou rouille, est insérée en rotation dans l’ampoule à l’aide d’un marteau électro-pneumatique tournant entre 250 et 500 tours par minute. Cette opération broie les résidus de verre de l’ampoule et les mélange à la résine, assurant ainsi un scellement homogène. Il faut arrêter la machine dès que la tige touche le fond du trou, sans prolonger l’action pour éviter toute sortie des composants chimiques. Il est formellement interdit d’utiliser un marteau pour enfoncer la tige.
Le montage est correctement réalisé lorsque le repère de profondeur sur la tige d’ancrage coïncide avec le bord du trou, garantissant un remplissage complet de l’espace autour de la tige.
Le temps de prise dépend de la température et de l’humidité du béton : par exemple, à 20°C, il faut environ 20 minutes pour un béton sec et 40 minutes pour un béton humide. Il est impératif de ne pas solliciter la fixation avant la fin de ce délai.
Les valeurs de couple de serrage recommandées doivent être respectées selon les données de mise en œuvre. Le produit est utilisé dans des contextes d’ancrage dans du béton sec ou humide, avec des tiges filetées adaptées.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Substances sensibles : styrène, peroxyde de dibenzoyle, phtalate de dicyclohexyle.
Précautions d’utilisation :
- Utiliser uniquement dans des zones bien ventilées.
- Éviter tout contact avec la peau, les yeux et les vêtements.
- Ne pas respirer les vapeurs ou aérosols.
- Tenir à l’écart de la chaleur, des surfaces chaudes, des étincelles, des flammes nues et de toute autre source d’inflammation.
- Ne pas fumer.
- Manipuler et ouvrir le conteneur avec précaution.
- Après utilisation, replacer immédiatement le bouchon de fermeture.
- Maintenir une bonne hygiène industrielle : se laver les mains et le visage avant les pauses et immédiatement après manipulation.
- Enlever les vêtements contaminés.
Équipements de protection recommandés :
- Gants résistants aux produits chimiques (Viton, caoutchouc butyle, chloroprène, caoutchouc nitrile).
- Lunettes de protection contre les agents chimiques (norme EN 166).
- Vêtements de protection appropriés.
- En cas de ventilation insuffisante, appareil respiratoire avec filtre de type A.
Risques pour la santé :
- Irritation cutanée et oculaire sévère.
- Réaction allergique cutanée possible.
- Toxicité par ingestion.
- Effets toxiques sur la reproduction, notamment risque pour le fœtus.
- Effets graves sur certains organes après expositions répétées ou prolongées.
Risques environnementaux :
- Toxique pour les organismes aquatiques avec effets néfastes à long terme.
- Éviter le rejet dans l’environnement, notamment dans les eaux de surface et les égouts.
Conditions de manipulation :
- Utiliser dans des zones bien ventilées.
- Éviter toute source d’inflammation.
- Manipuler avec précaution pour éviter les fuites.
Conditions de stockage :
- Conserver le conteneur hermétiquement fermé dans un endroit frais, sec, bien ventilé.
- Tenir à l’écart de la chaleur, des surfaces chaudes, des étincelles, des flammes nues.
- Protéger contre la lumière du soleil.
- Ne pas stocker à proximité de matières incompatibles (agents oxydants puissants, bases fortes, acides forts).
- Conserver à des températures inférieures à 25°C.
Mesures en cas d’incident :
- En cas de contact avec la peau : enlever immédiatement les vêtements contaminés, rincer abondamment à l’eau, consulter un médecin si irritation.
- En cas de contact avec les yeux : rincer abondamment à l’eau pendant au moins 15 minutes, retirer les lentilles si possible, consulter un médecin.
- En cas d’inhalation : déplacer la victime à l’air frais, la maintenir au repos et au chaud, consulter un médecin si symptômes persistants.
- En cas d’ingestion : consulter immédiatement un médecin.
Mesures en cas d’incendie :
- Moyens d’extinction appropriés : eau pulvérisée, mousse résistante à l’alcool, dioxyde de carbone, poudre sèche.
- Moyens d’extinction à éviter : jet d’eau puissant.
- Produits de décomposition dangereux : fumées toxiques (COx).
- Équipement de protection spécial pour les pompiers : vêtements de protection adaptés, refroidir les conteneurs exposés.
Règles d’élimination :
- Ne pas rejeter dans les eaux de surface ou les égouts.
- Collecter et éliminer les déchets et matériaux contaminés conformément à la réglementation en vigueur.
- S’adresser au fabricant ou fournisseur pour renseignements sur le recyclage.
- Codes déchets recommandés : 150110* (emballages contenant des résidus de substances dangereuses).
Obligations réglementaires :
- Conforme au règlement (CE) n° 1272/2008 (CLP).
- Substances classées notamment pour toxicité aiguë, sensibilisation cutanée, toxicité pour la reproduction, toxicité spécifique organes cibles, danger environnemental.
- Restrictions REACH applicables au styrène et autres composants.
- Classe de danger pour l’eau (WGK) 2, danger significatif.
- Ne pas utiliser par les moins de 18 ans, ni par les femmes enceintes ou allaitantes en contact direct.
Transport :
- UN 1866 Solution de résine, classe 3, groupe d’emballage III.
- Dangereux pour l’environnement.
- Exceptions pour quantités ≤ 5 litres.
Ce résumé de sécurité est destiné à informer clairement l’utilisateur des risques, précautions et mesures à adopter lors de la manipulation, stockage et élimination du produit ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP10.
Questions produits
Quelles sont les étapes clés pour une mise en œuvre correcte de l’ampoule de scellement SCELL-IT CSP10 ?
Il faut percer un trou aux dimensions recommandées (diamètre 12 mm, profondeur 90 mm), nettoyer rigoureusement le trou avec air comprimé et brosse, contrôler la viscosité de la résine qui doit être liquide à température tiède, insérer l’ampoule, puis introduire une tige filetée adaptée en rotation avec un marteau électro-pneumatique. La tige doit atteindre le fond du trou et l’espace autour doit être entièrement rempli.
Quels sont les temps de prise en fonction des conditions du béton ?
À 20°C, le temps de prise est de 20 minutes en béton sec et de 40 minutes en béton humide. Ce temps peut varier selon la température et l’humidité du béton. Il est impératif de ne pas charger ni déplacer la tige avant la fin de ce temps.
Quelles sont les caractéristiques techniques des tiges filetées compatibles avec cette ampoule ?
La tige filetée recommandée pour la référence CSP10 a un diamètre de 11 mm, une longueur de 80 mm, et nécessite un couple d’installation de 20 N·m. Elle doit être biseautée, munie d’un entraînement hexagonal, propre et adaptée à l’utilisation avec cette résine.
Quelles sont les performances de charge de service pour ce scellement dans du béton C20/25 ?
Pour une tige acier zingué 5.8 en béton sec ou humide, la charge de traction peut atteindre jusqu’à 1330 daN et la charge de cisaillement jusqu’à 830 daN pour la taille M10 proche de la CSP10, avec une profondeur minimale du support de 120 mm.
Quelles normes et certifications garantissent la sécurité et la fiabilité du produit ?
Ce produit bénéficie d’une évaluation technique européenne (ETA 14/0296, option 7) et est certifié pour une utilisation sans injection. Les charges de service sont calculées selon les coefficients de sécurité issus de l’ETAG001. Il présente également une classification A+ pour les émissions dans l’air intérieur.
