ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP12
Référence : S344CSP12
Découvrez ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP12 disponible à l'achat
- Pratique : pas de déchets, tout est broyé à l'installation.
- Économique : offre un scellement unitaire.
- Performant : résistances équivalentes aux ancrages avec résine.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

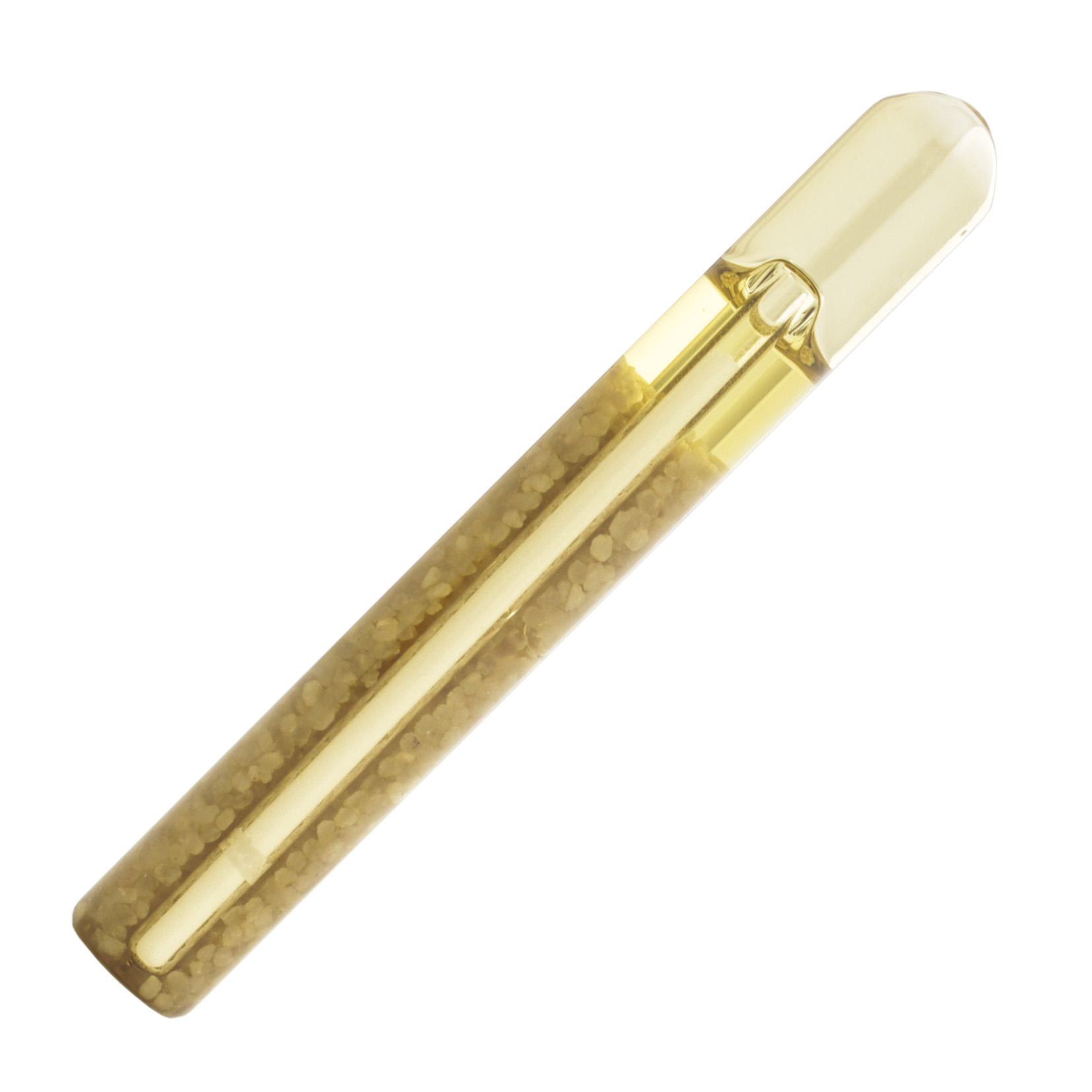

L’ampoule de scellement chimique prête-à-l'emploi SCELL-IT CSP12 est spécialement conçue pour le scellement unitaire dans le béton.
Ce produit offre une solution pratique et économique, car il ne génère aucun déchet lors de la pose : le verre de l’ampoule est broyé et mélangé directement à la résine.
Sa performance est équivalente à celle des ancrages réalisés avec des résines de scellement classiques.
Pour la mise en œuvre, il convient de percer un trou aux dimensions recommandées, soit un diamètre de 14 mm et une profondeur de 110 mm.
Le trou doit être soigneusement nettoyé à l’aide d’air comprimé et d’une brosse pour assurer une adhérence optimale.
L’ampoule est ensuite insérée dans le trou propre.
Une tige filetée adaptée, biseautée et munie d’un entraînement hexagonal, doit être vissée en rotation à l’aide d’un marteau électro-pneumatique fonctionnant entre 250 et 500 tours par minute.
Cette rotation permet de broyer le verre de l’ampoule et de bien mélanger les résidus à la résine pour un scellement efficace.
Il est essentiel de respecter le couple de serrage recommandé de 40 N.m et de ne jamais utiliser de marteau pour enfoncer la tige.
Le scellement est considéré comme correct lorsque la tige est en butée au fond du trou et que l’espace autour est entièrement rempli.
Le temps de prise varie en fonction de la température et de l’humidité du béton, allant de 10 minutes à plusieurs heures.
Selon la fiche technique, à 20°C dans du béton sec, le temps de prise est d’environ 20 minutes, tandis qu’il peut atteindre plusieurs heures en conditions plus froides ou humides.
Les charges de service admissibles sont calculées conformément aux normes ETA (évaluation technique européenne 14/0296, option 7) avec coefficients de sécurité.
Pour un béton C20/25 non fissuré, sec ou humide, dans une plage de température de 24°C à 40°C, les charges maximales en traction peuvent atteindre 1970 daN et en cisaillement 1200 daN pour le modèle CSP12.
Ce produit est certifié CE et compatible avec des tiges filetées en acier zingué de classe 5.8, disponibles en plusieurs longueurs et références.
L’ampoule SCELL-IT CSP12 est idéale pour des applications nécessitant un scellement fiable, rapide et propre dans le béton.
Son format unitaire facilite le montage simple et conforme aux préconisations techniques, tout en offrant une solution économique sans déchets.
Le fonctionnement repose sur une installation simple et précise : après perçage du trou aux dimensions recommandées (diamètre 14 mm, profondeur 110 mm pour la référence CSP12), celui-ci est soigneusement nettoyé à l’aide d’air comprimé et d’une brosse. L’ampoule est ensuite insérée dans le trou, et la tige filetée adaptée (biseautée et à entraînement hexagonal) est vissée en rotation à l’aide d’un marteau électro-pneumatique (250-500 tr/min). L’opération ne doit pas être prolongée afin d’éviter toute fuite de composants chimiques.
Les temps de prise varient selon la température et l’humidité du béton : par exemple, à 20°C, le temps de prise est de 20 minutes pour un béton sec et de 40 minutes pour un béton humide. Il est impératif de ne pas solliciter la tige avant la fin du temps de prise.
Les caractéristiques techniques détaillées indiquent une résistance élevée, avec un couple d’installation recommandé de 40 N.m pour la CSP12. Les charges de service admissibles, calculées selon les normes ETA et ETAG001, sont de 1970 daN en traction et 1200 daN en cisaillement pour cette référence, dans du béton C20/25 non fissuré, sec ou humide, à une température comprise entre 24°C et 40°C.
Le produit est conforme à l’évaluation technique européenne (European Technical Assessment, option 7, numéro 14/0296) et bénéficie d’émissions dans l’air intérieur classées A+, garantissant une utilisation sûre en termes d’impact environnemental.
L’ampoule SCELL-IT CSP12 est compatible avec des tiges filetées en acier zingué 5.8, disponibles en plusieurs dimensions, ainsi qu’avec des tiges en inox A4 pour des applications spécifiques.
Ce système assure un scellement fiable et durable, avec une mise en œuvre facilitée par un logiciel de calcul dédié, sans injection, garantissant un ancrage optimal dans le béton.
En résumé, l’ampoule de scellement chimique SCELL-IT CSP12 combine praticité, performance et respect des normes, offrant une solution technique efficace pour les ancrages unitaires dans le béton.
- marque : SCELL-IT
- référence fournisseur : CSP12
- type : ampoule de scellement chimique prête-à-l'emploi
- usage : scellement unitaire dans le béton
- diamètre de perçage : 14 mm
- profondeur de perçage : 110 mm
- couple de serrage recommandé : 40 N.m
- tige filetée compatible : acier zingué classe 5.8, biseautée avec entraînement hexagonal
- vitesse de rotation pour pose : entre 250 et 500 tours par minute
- temps de prise à 20°C dans béton sec : environ 20 minutes
- temps de prise variable selon température et humidité du béton (de 10 minutes à plusieurs heures)
- charges maximales admissibles en béton C20/25 non fissuré (24°C à 40°C) : traction 1970 daN, cisaillement 1200 daN
- absence de déchets lors de la pose : le verre de l’ampoule est broyé et mélangé à la résine
- certification CE et conformité à l’évaluation technique européenne ETA 14/0296 option 7
Avant la pose, il convient de vérifier que la résine contenue dans l’ampoule est liquide à température tiède et de ne jamais utiliser d’ampoule endommagée. L’ampoule est ensuite insérée dans le trou propre.
Une tige filetée adaptée, biseautée et munie d’un entraînement hexagonal, doit être vissée en rotation dans l’ampoule à l’aide d’un marteau électro-pneumatique fonctionnant entre 250 et 500 tours par minute. Cette action broie le verre de l’ampoule et mélange les résidus à la résine. Il est important d’arrêter la rotation dès que la tige touche le fond du trou pour éviter toute fuite des composants chimiques. Il est interdit d’utiliser un marteau pour enfoncer la tige.
Le scellement est considéré comme correctement réalisé lorsque le repère de la tige coïncide avec le bord du trou et que l’espace autour de la tige est entièrement rempli.
Après la pose, il ne faut ni bouger ni charger la tige avant que le temps de prise ne soit écoulé. Ce temps varie selon la température et l’humidité du béton : par exemple, à 20°C, il est d’environ 20 minutes pour un béton sec et peut atteindre 40 minutes pour un béton humide. En conditions plus froides ou humides, ce temps peut être plus long.
Le couple de serrage recommandé pour la tige filetée est de 40 N.m. Respecter cette valeur est essentiel pour une pose conforme.
En résumé, l’utilisation consiste en une séquence précise : perçage, nettoyage, insertion de l’ampoule, vissage en rotation de la tige filetée avec un outil électro-pneumatique, contrôle du remplissage et attente du temps de prise avant toute sollicitation.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Substances sensibles : styrène, peroxyde de dibenzoyle, phtalate de dicyclohexyle.
Précautions d’utilisation :
- Utiliser uniquement dans des zones bien ventilées.
- Éviter tout contact avec la peau, les yeux et les vêtements.
- Ne pas respirer les vapeurs ou aérosols.
- Tenir à l’écart de la chaleur, des surfaces chaudes, des étincelles, des flammes nues et de toute autre source d’inflammation.
- Ne pas fumer.
- Manipuler et ouvrir le conteneur avec précaution.
- Après utilisation, refermer immédiatement le bouchon de fermeture.
Équipements de protection recommandés :
- Porter des gants résistants aux produits chimiques (type Viton, caoutchouc butyle, chloroprène ou nitrile).
- Porter des lunettes de protection contre les agents chimiques.
- Porter des vêtements de protection appropriés.
- En cas de ventilation insuffisante, porter un appareil respiratoire adapté avec filtre de type A.
Risques pour la santé :
- Irritation cutanée et oculaire sévère.
- Réaction allergique cutanée possible.
- Toxicité aiguë par ingestion.
- Risque de lésions fœtales.
- Effets graves sur certains organes après exposition répétée.
Risques environnementaux :
- Toxique pour les organismes aquatiques avec effets à long terme.
- Éviter le rejet dans les eaux de surface ou les égouts.
Conditions de manipulation :
- Utiliser en zone ventilée.
- Éviter l’accumulation de charges électrostatiques.
- Manipuler avec précaution pour éviter les déversements.
Conditions de stockage :
- Conserver le conteneur hermétiquement fermé dans un endroit frais, bien ventilé.
- Tenir à l’écart de la chaleur, des surfaces chaudes, des étincelles, des flammes nues.
- Ne pas stocker à proximité de matières incompatibles (agents oxydants puissants, bases fortes, acides forts).
- Protéger contre la lumière du soleil.
- Conserver à des températures inférieures à 25 °C.
Mesures en cas d’incident :
- En cas de contact avec la peau : enlever immédiatement les vêtements contaminés, rincer abondamment à l’eau.
- En cas de contact avec les yeux : rincer immédiatement et abondamment à l’eau pendant au moins 15 minutes, retirer les lentilles si possible.
- En cas d’ingestion : consulter un médecin.
- En cas d’inhalation : mettre la victime au repos, assurer une bonne ventilation, consulter un médecin en cas de symptômes.
- En cas de déversement : éviter le contact, recueillir mécaniquement le produit dans un récipient fermé pour élimination.
Règles d’élimination :
- Ne pas rejeter dans l’environnement.
- Éliminer les déchets et emballages contaminés conformément à la réglementation en vigueur.
- S’adresser à un centre agréé pour le traitement des déchets dangereux.
Obligations réglementaires :
- Produit classé dangereux selon le règlement CLP (CE) n° 1272/2008.
- Contient des substances soumises à restrictions selon REACH (styrène, phtalate de dicyclohexyle).
- Transport réglementé avec précautions particulières (UN 1866, solution de résine, classe 3, groupe d’emballage III).
- Classe de danger pour l’eau (WGK) 2, danger significatif pour les eaux.
Pictogrammes de danger : inflammable, toxique, irritant, dangereux pour la santé reproductive, dangereux pour l’environnement aquatique (voir images et texte pages 1 à 16 de la fiche de données de sécurité).
Questions produits
Comment se déroule la mise en œuvre de l’ampoule de scellement SCELL-IT CSP12 ?
Le trou doit être foré avec le diamètre et la profondeur adaptés, puis nettoyé rigoureusement à l’air comprimé et à la brosse. L’ampoule est insérée dans le trou propre, puis la tige filetée adaptée est vissée à l’aide d’un marteau électro-pneumatique (250-500 tr/min). Les résidus de verre sont broyés et mélangés à la résine. Il est important de respecter le couple de serrage et de ne pas solliciter la tige avant le temps de prise.
Quels sont les temps de prise en fonction des conditions du béton ?
Le temps de prise varie selon la température et l’humidité du béton. Par exemple, à 20°C, il est de 20 minutes en béton sec et 40 minutes en béton humide. Ce délai est plus long si la température est plus basse ou si le béton est humide.
Quelles performances mécaniques offre ce système de scellement ?
Le scellement supporte des charges en traction jusqu’à 1970 daN et en cisaillement jusqu’à 1200 daN pour une tige M12 dans du béton C20/25 sec ou humide. Ces valeurs sont calculées avec des coefficients de sécurité conformes à la réglementation ETAG001.
Quelles sont les recommandations spécifiques pour la tige filetée utilisée avec cette ampoule ?
Il faut utiliser des tiges filetées adaptées, biseautées et munies d’un entraînement hexagonal, propres et sans huile, graisse ou rouille. Le repérage de la profondeur de pose est conseillé pour garantir un scellement précis. Le couple de serrage recommandé pour la M12 est de 40 N.m.
Quelle norme atteste de la conformité et de la sécurité du produit ?
L’ampoule de scellement SCELL-IT CSP12 est conforme à la norme ETA Option 7 (référence 14/0296), garantissant la sécurité et la fiabilité du produit dans les conditions d’usage spécifiées.
