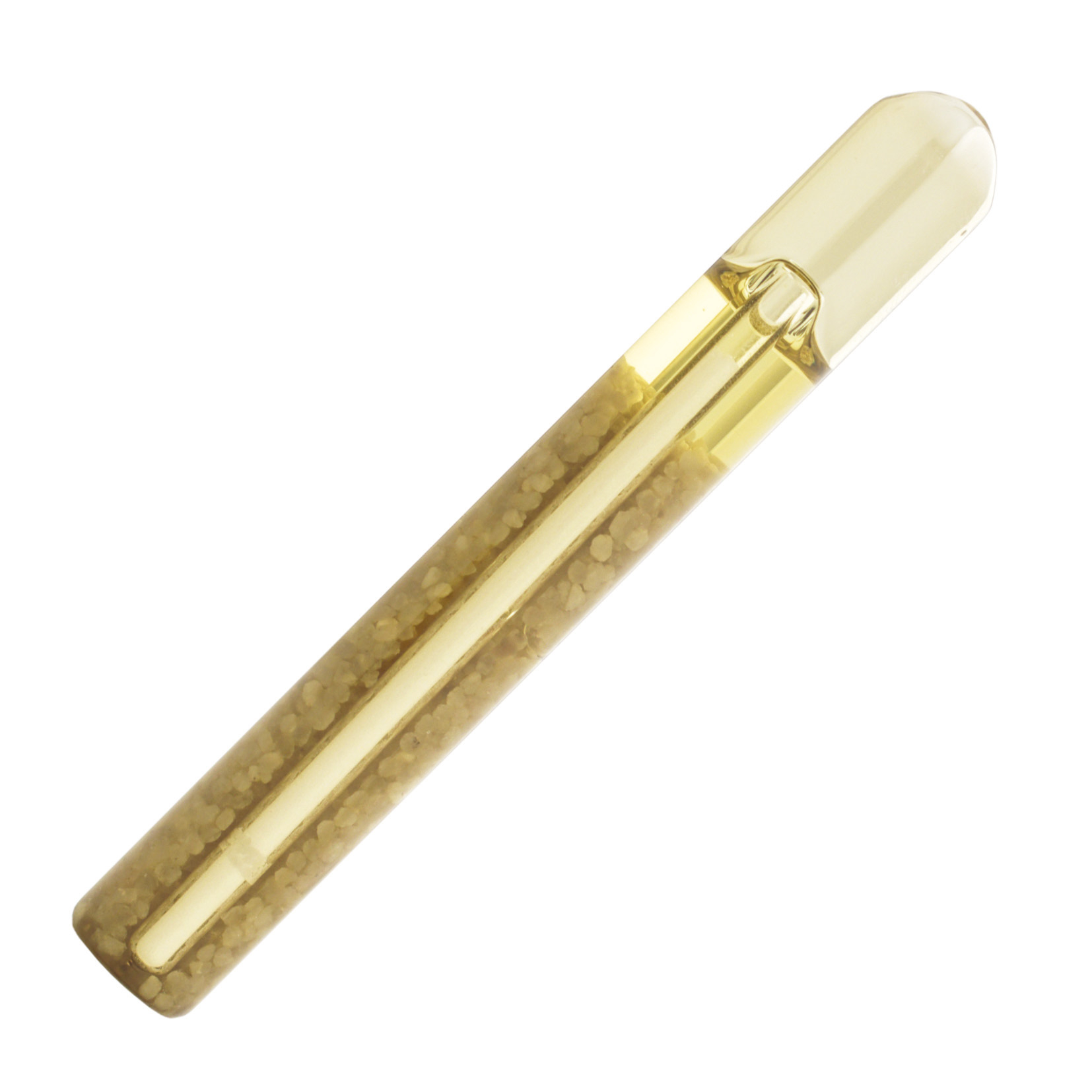

ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP16
Référence : S344CSP16
Découvrez ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP16 disponible à l'achat
- Pratique, aucun déchet généré lors de la pose.
- Économique, offre un scellement unitaire.
- Performant, résistance comparable aux ancrages traditionnels.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
L’ampoule de scellement chimique prête-à-l'emploi SCELL-IT - CSP16 est une solution performante, économique et propre pour le scellement unitaire dans le béton.
Elle ne génère aucun déchet lors de la pose, car la capsule en verre est broyée et mélangée à la résine pendant l’installation.
Ce procédé assure des résistances comparables à celles des ancrages réalisés avec des résines traditionnelles.
La mise en œuvre s’effectue en plusieurs étapes précises : le perçage d’un trou de 18 mm de diamètre et 125 mm de profondeur, le nettoyage rigoureux du trou à l’aide d’air comprimé et d’une brosse, puis le contrôle de la viscosité de la résine qui doit être liquide à température tiède.
L’ampoule est ensuite insérée dans le trou nettoyé.
Il est indispensable d’utiliser des tiges d’ancrage adaptées, biseautées, munies d’un entraînement hexagonal, propres et exemptes d’huile, graisse ou rouille.
La tige est introduite en rotation à l’aide d’un marteau électro-pneumatique (250 à 500 tr/min) afin de broyer la capsule et mélanger la résine.
La rotation s’arrête dès que la tige atteint le fond du trou.
Le bon remplissage est vérifié lorsque le repère de profondeur sur la tige coïncide avec le bord du trou.
Il est impératif de ne pas bouger ni charger la tige avant que le temps de prise soit écoulé.
Ce temps varie selon la température et l’humidité du béton : par exemple, à 20°C sur béton sec, il est de 20 minutes.
Le couple de serrage recommandé pour la tige M16 est de 80 N·m.
Les caractéristiques techniques de l’ampoule CSP16 sont : un diamètre de tige filetée de 17 mm, une longueur d’ampoule de 95 mm, un diamètre de perçage de 18 mm et une profondeur de perçage de 125 mm.
Les charges de service admissibles, calculées selon la norme ETA avec coefficients de sécurité, sont de 2990 daN en traction et 2240 daN en cisaillement pour la version M16.
Le produit est certifié conforme à la certification européenne ETA option 7 (référence 14/0296) et bénéficie d’une émission dans l’air intérieur classée A+.
L’ampoule est compatible uniquement avec des tiges filetées à entraînement hexagonal spécifiques, disponibles en acier zingué ou inox A4, garantissant une fixation sûre et durable.
Cette solution est adaptée à une utilisation dans du béton sec ou humide, avec des températures du béton allant de -5°C à plus de 30°C.
Elle offre un scellement fiable, propre et rapide, sans injection de résine, facilitant ainsi le travail sur chantier tout en assurant des performances élevées.
En résumé, l’ampoule SCELL-IT CSP16 est une solution de scellement chimique prête à l’emploi, économique, performante et sans déchets, idéale pour des fixations unitaires dans le béton avec des exigences élevées de qualité et de sécurité.
La mise en œuvre se déroule en plusieurs étapes précises : perçage du trou selon les dimensions recommandées (Ø perçage 18 mm, profondeur 125 mm pour le modèle CSP16), nettoyage rigoureux du trou à l’aide d’air comprimé et brosse, contrôle de la viscosité de la résine dans l’ampoule qui doit être liquide à température tiède, puis insertion de l’ampoule dans le trou nettoyé. L’ancrage s’effectue en insérant une tige filetée adaptée, biseautée et munie d’un entraînement hexagonal, en rotation à l’aide d’un marteau électro-pneumatique à 250-500 tr/min. Cette opération broie l’ampoule et mélange la résine au verre. Il est essentiel de ne pas utiliser de marteau pour enfoncer la tige et de respecter le couple de serrage recommandé (80 N.m pour CSP16).
Le temps de prise varie selon la température du béton et son humidité : à 20°C, il est de 20 minutes en béton sec et 40 minutes en béton humide. Il est impératif de ne pas charger ni déplacer la tige avant la fin de ce délai.
Les charges de service sont calculées conformément aux valeurs caractéristiques des évaluations techniques européennes (ETA) avec application des coefficients de sécurité ETAG001. Pour le modèle CSP16, en béton C20/25 non fissuré, la charge de traction est de 2990 daN et la charge de cisaillement de 2240 daN, avec une épaisseur minimale du support de 160 mm.
Les tiges filetées compatibles sont proposées en acier zingué 5.8 ou inox A4, avec des longueurs et diamètres adaptés (Ø 17 mm pour CSP16). Elles doivent être propres et exemptes d’huile, graisse ou rouille pour garantir une fixation optimale.
Ce produit bénéficie d’une certification européenne ETA option 7, garantissant sa conformité et ses performances. Il est adapté à une utilisation dans du béton sec ou humide, à des températures allant de -5°C à plus de 30°C.
En résumé, l’ampoule de scellement SCELL-IT CSP16 est une solution économique, pratique et performante pour des ancrages unitaires sans déchet, offrant une mise en œuvre simple et des performances certifiées dans le respect des normes en vigueur.
- marque : scell-it
- référence fournisseur : CSP16
- diamètre tige filetée : 17 mm
- longueur ampoule : 95 mm
- diamètre perçage : 18 mm
- profondeur perçage : 125 mm
- couple de serrage recommandé : 80 N·m
- charges de service admissibles : 2990 daN en traction, 2240 daN en cisaillement (version M16)
- compatible uniquement avec tiges filetées à entraînement hexagonal spécifiques (acier zingué ou inox A4)
- température d’utilisation du béton : de -5°C à plus de 30°C
- certification : conforme à la certification européenne ETA option 7 (référence 14/0296)
- émission dans l’air intérieur classée A+
- scellement unitaire sans déchet, capsule en verre broyée et mélangée à la résine
Ensuite, l’ampoule est insérée dans le trou nettoyé. Une tige filetée adaptée, biseautée et munie d’un entraînement hexagonal, propre (sans huile, graisse ni rouille) est introduite en rotation dans l’ampoule à l’aide d’un marteau électro-pneumatique tournant entre 250 et 500 tours par minute. Cette rotation broie la capsule en verre et mélange la résine avec les résidus de verre. La rotation doit cesser dès que la tige atteint le fond du trou, ce qui est vérifié lorsque le repère de profondeur sur la tige coïncide avec le bord du trou. Il est important de ne pas utiliser un marteau pour enfoncer la tige.
Après l’insertion, il est impératif de ne pas bouger ni charger la tige avant que le temps de prise soit écoulé. Ce temps varie selon la température et l’humidité du béton : par exemple, à 20°C sur béton sec, il est de 20 minutes, et il peut être plus long en béton humide ou à des températures plus basses. Le couple de serrage recommandé pour la tige M16 est de 80 N·m.
Ce procédé est utilisé pour des scellements unitaires dans le béton, aussi bien sec qu’humide, avec des températures du béton allant de -5°C à plus de 30°C. Le bon remplissage du trou autour de la tige est vérifié lors de la pose, assurant un scellement fiable sans déchet puisque la capsule en verre est broyée et mélangée à la résine.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Substances sensibles : styrène, peroxyde de dibenzoyle, phtalate de dicyclohexyle.
Précautions d’utilisation :
- Utiliser uniquement dans des zones bien ventilées.
- Porter des gants de protection, des vêtements de protection et un équipement de protection des yeux/du visage.
- Éviter tout contact avec la peau, les yeux et les vêtements.
- Ne pas respirer les vapeurs, poussières ou aérosols.
- Tenir à l’écart de la chaleur, des surfaces chaudes, des étincelles, des flammes nues et de toute autre source d’inflammation. Ne pas fumer.
- Manipuler et ouvrir le conteneur avec précaution.
- Après utilisation, replacer immédiatement le bouchon de fermeture.
Équipements de protection recommandés :
- Gants résistants aux produits chimiques (VITON, caoutchouc butyle, chloroprène, caoutchouc nitrile).
- Lunettes de protection chimique (norme EN 166).
- Vêtements de protection adaptés.
- En cas de ventilation insuffisante, port d’un appareil respiratoire avec filtre de type A.
Risques pour la santé :
- Nocif en cas d’ingestion.
- Irritation cutanée et oculaire sévère.
- Réactions allergiques cutanées possibles.
- Risques de lésions fœtales.
- Effets graves sur certains organes après exposition répétée.
Risques environnementaux :
- Toxique pour les organismes aquatiques avec effets néfastes à long terme.
- Éviter le rejet dans l’environnement, en particulier dans les eaux de surface ou les égouts.
Conditions de manipulation :
- Utiliser dans des zones bien ventilées.
- Éviter toute accumulation de charges électrostatiques.
- Ne pas mélanger avec des matières combustibles.
- Maintenir une bonne hygiène industrielle, se laver les mains et le visage après manipulation.
Conditions de stockage :
- Conserver le conteneur hermétiquement fermé dans un endroit frais, sec, bien ventilé.
- Tenir à l’écart de la chaleur, des surfaces chaudes, des étincelles, des flammes nues et de toute autre source d’inflammation.
- Protéger contre la lumière du soleil.
- Ne pas stocker à proximité de matières incompatibles telles que agents oxydants puissants, bases fortes, acides forts.
- Conserver à des températures inférieures à 25 °C.
Mesures en cas d’incident :
- En cas de contact avec la peau : enlever immédiatement les vêtements contaminés, rincer abondamment à l’eau, consulter un médecin en cas d’irritation persistante.
- En cas de contact avec les yeux : rincer immédiatement et abondamment à l’eau pendant au moins 15 minutes, retirer les lentilles si possible, consulter un médecin en cas de doute.
- En cas d’ingestion : consulter un médecin immédiatement.
- En cas d’inhalation : déplacer la victime à l’air frais, la maintenir au repos et au chaud, consulter un médecin en cas de symptômes persistants.
- En cas de déversement : évacuer la zone, éviter tout contact, recueillir le produit déversé mécaniquement dans des contenants fermés adaptés.
Mesures en cas d’incendie :
- Moyens d’extinction appropriés : eau pulvérisée, mousse résistante à l’alcool, dioxyde de carbone, poudre d’extinction sèche.
- Moyens d’extinction à éviter : jet d’eau puissant.
- Équipement de protection spécial pour le personnel de lutte contre l’incendie.
- Refroidir les conteneurs exposés par pulvérisation ou brouillard d’eau.
- Ne pas laisser les eaux d’extinction s’écouler dans les égouts ou cours d’eau.
Règles d’élimination :
- Manipuler avec précaution.
- Ne pas rejeter dans les eaux de surface ou les égouts.
- Éliminer les déchets et matériaux contaminés conformément à la réglementation en vigueur.
- S’adresser au fabricant ou fournisseur pour informations sur le recyclage.
- Collecter et éliminer les déchets dans une installation agréée.
Obligations réglementaires :
- Produit classé dangereux selon le règlement (CE) n°1272/2008 (CLP) avec mentions H226, H302, H315, H317, H319, H360D, H372, H411.
- Conforme aux restrictions de l’annexe XVII du règlement REACH.
- Transport classé comme solution de résine, UN 1866, classe 3, groupe d’emballage III, dangereux pour l’environnement.
- Respect des réglementations nationales spécifiques (France, Allemagne, Danemark, Pays-Bas).
Ce résumé regroupe les informations essentielles de sécurité pour une utilisation et une manipulation sûres du produit ampoule de scellement chimique prête-à-l'emploi CSPLUS.
Questions produits
Quelles sont les étapes clés pour la mise en œuvre de l’ampoule de scellement chimique SCELL-IT CSP16 ?
Il faut percer le trou selon les dimensions recommandées, puis le nettoyer soigneusement avec de l’air comprimé et une brosse. L’ampoule est insérée dans le trou propre, puis la tige filetée biseautée et munie d’un entraînement hexagonal est insérée en rotation à l’aide d’un marteau électro-pneumatique (250-500 tr/min), ce qui broie le verre et mélange la résine. Le repère sur la tige doit coïncider avec le bord du trou pour assurer un remplissage complet.
Quels sont les temps de prise à respecter avant de charger la tige filetée ?
Le temps de prise dépend de la température et de l’humidité du béton : par exemple, à 20°C sur béton sec, il faut attendre 20 minutes, et 40 minutes sur béton humide. À 5°C, ces temps passent respectivement à 1 heure et 2 heures. En dessous de 0°C, le temps peut atteindre 5 heures sur béton sec et 10 heures sur béton humide.
Quelles sont les performances mécaniques de l’ampoule SCELL-IT CSP16 ?
Sur béton C20/25 sec ou humide non fissuré, avec une tige filetée acier zingué 5.8, la charge en traction est de 2990 daN et la charge en cisaillement de 2240 daN. Ces valeurs sont calculées en respectant les coefficients de sécurité définis dans l’ETA option 7 (réf. 14/0296).
Quelles tiges filetées sont compatibles avec cette ampoule de scellement ?
Les tiges filetées doivent être biseautées, munies d’un entraînement hexagonal et propres (sans huile, graisse ni rouille). Elles sont disponibles en acier zingué ou inox A4, avec des diamètres allant de M8 à M24, et différentes longueurs adaptées aux dimensions de perçage.
Quelles précautions spécifiques faut-il respecter pendant la pose pour garantir la qualité du scellement ?
Il est impératif de ne pas utiliser d’ampoules endommagées et de vérifier que la résine est liquide à température tiède avant la pose. L’utilisation d’un marteau classique est interdite ; seul un marteau électro-pneumatique en rotation est autorisé. Il faut également respecter les couples de serrage indiqués et ne pas bouger ni charger la tige avant le temps de prise complet.
