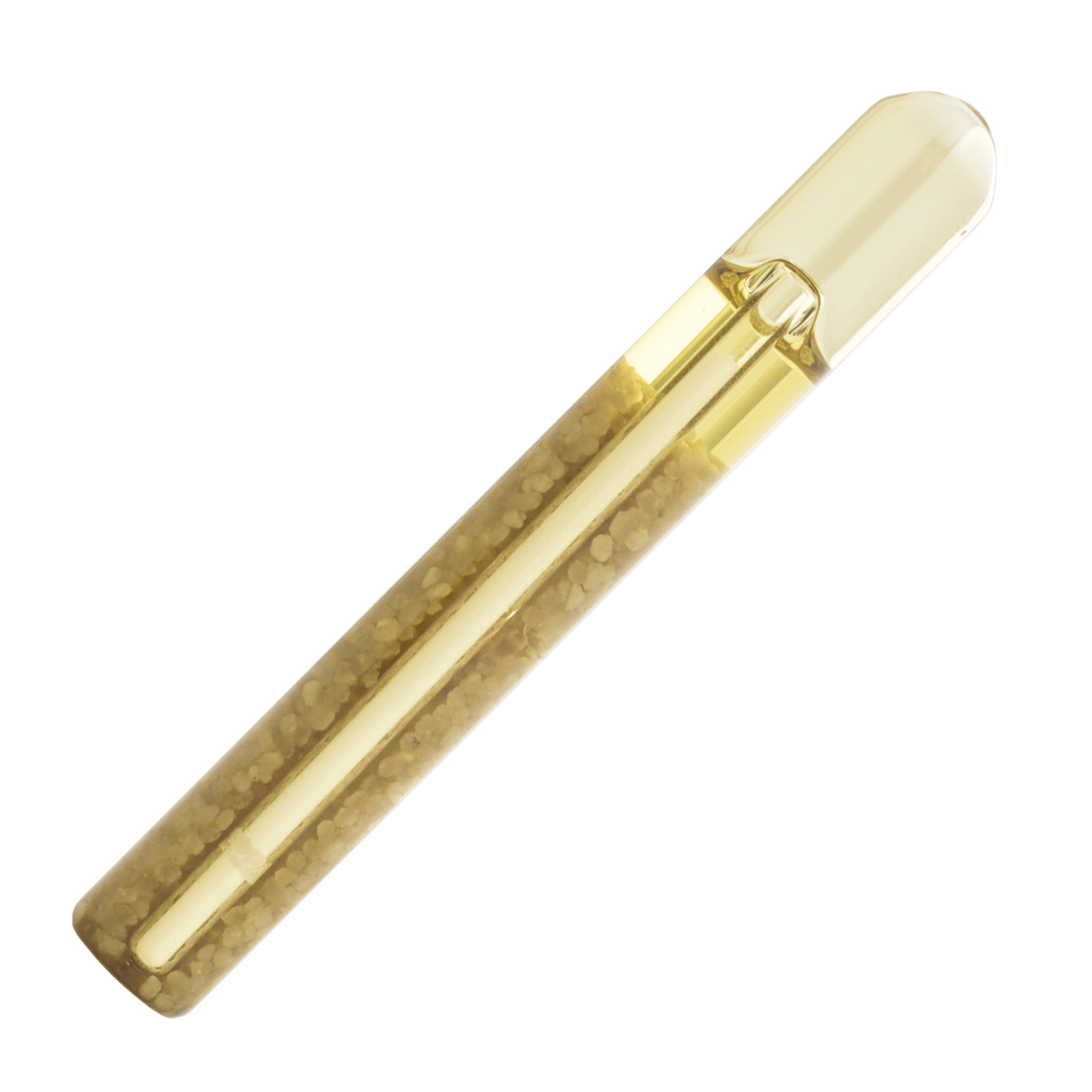

ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP20
Référence : S344CSP20
Découvrez ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP20 disponible à l'achat
- Pratique : aucun déchet lors de la pose grâce au broyage.
- Économique : conçue pour un scellement unitaire.
- Performante : résistances comparables aux ancrages en résine.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
L’ampoule de scellement chimique prête-à-l'emploi SCELL-IT CSP20 est une solution performante et économique destinée au scellement unitaire dans le béton.
Elle se caractérise par son aspect pratique, ne générant aucun déchet grâce au broyage complet du verre lors de la pose.
Le scellement obtenu offre des résistances comparables à celles des ancrages réalisés avec des résines classiques.
La mise en œuvre se déroule en plusieurs étapes précises :
- perçage du trou selon un diamètre de 22 mm et une profondeur de 170 mm,
- nettoyage rigoureux du trou avec de l’air comprimé et une brosse,
- vérification de la viscosité de la résine qui doit être liquide à température tiède,
- insertion de l’ampoule dans le trou nettoyé,
- utilisation exclusive de tiges d’ancrage biseautées, munies d’un entraînement hexagonal et propres,
- insertion de la tige en rotation à l’aide d’un marteau électro-pneumatique (250-500 tr/min) pour broyer le verre et mélanger la résine,
- arrêt immédiat dès que la tige touche le fond du trou,
- contrôle que le repère de profondeur sur la tige coïncide avec le bord du trou, garantissant un remplissage complet autour de la tige.
Il est impératif de ne pas bouger ni charger la tige avant l’écoulement complet du temps de prise, qui varie selon la température et l’humidité du béton.
Les couples de serrage recommandés, fixés à 120 N.m pour ce modèle, doivent être respectés.
L’ampoule CSP20 est compatible avec des tiges filetées de 17 mm de diamètre et 160 mm de longueur.
Elle bénéficie d’une évaluation technique européenne (ETA 14/0296, Option 7) assurant la fiabilité des charges en traction et cisaillement dans du béton C20/25 sec ou humide.
Les charges de service maximales atteignent jusqu’à 7 160 daN en traction et 5 040 daN en cisaillement pour des modèles similaires, avec des valeurs adaptées pour le CSP20.
Le conditionnement individuel prêt à l’emploi garantit une conservation optimale et une utilisation simple sur chantier.
En résumé, l’ampoule de scellement chimique SCELL-IT CSP20 allie praticité, performance et économie pour des applications de scellement unitaire dans le béton, avec une mise en œuvre soignée et des garanties techniques solides.
Cette ampoule est conçue pour être utilisée avec des tiges filetées adaptées, biseautées et munies d’un entraînement hexagonal, propres et exemptes d’huile, graisse ou rouille. La pose s’effectue en insérant l’ampoule dans un trou préalablement percé et nettoyé avec de l’air comprimé et une brosse, puis en vissant la tige d’ancrage en rotation à l’aide d’un marteau électro-pneumatique (250-500 tr/min). La tige doit être insérée jusqu’au fond du trou, sans utiliser de marteau pour la pousser.
Le temps de prise varie en fonction de la température et de l’humidité du béton : par exemple, à 20 °C, le temps de prise est de 20 minutes pour un béton sec et de 40 minutes pour un béton humide. Il est impératif de respecter ces temps avant de charger ou de solliciter la tige.
Les caractéristiques techniques précisent que pour la référence CSP20, la tige filetée a un diamètre de 17 mm, une longueur d’ampoule de 160 mm, un diamètre de perçage de 22 mm et une profondeur de perçage de 170 mm. Le couple d’installation recommandé est de 120 N·m.
Ce scellement chimique est certifié selon l’European Technical Assessment (ETA) option 7 (référence 14/0296) et bénéficie d’émissions dans l’air intérieur classées A+, garantissant un impact minimal sur la qualité de l’air.
Les charges de service admissibles, calculées selon les normes ETA et ETAG001 avec coefficients de sécurité, sont les suivantes pour la tige M20 en traction : 4 830 daN, et en cisaillement : 3 500 daN, dans du béton C20/25 sec ou humide, non fissuré, à une température comprise entre 24 °C et 40 °C.
L’ampoule SCELL-IT CSP20 se distingue par une installation facile, rapide et propre, sans injection de résine, avec un scellement unitaire garantissant une haute performance mécanique comparable aux ancrages traditionnels avec résine.
Un logiciel de calcul est disponible pour dimensionner précisément les ancrages selon les besoins spécifiques.
Enfin, des tiges filetées complémentaires avec entraînement hexagonal sont proposées en acier zingué ou inox A4, avec différentes longueurs adaptées à chaque diamètre, assurant une compatibilité optimale avec les ampoules de scellement SCELL-IT.
- marque : scell-it
- référence fournisseur : CSP20
- diamètre tige filetée : 17 mm
- longueur tige filetée : 160 mm
- diamètre perçage : 22 mm
- profondeur perçage : 170 mm
- couple de serrage recommandé : 120 N.m
- épaisseur mini du support : 220 mm
- temps de prise béton sec à 20°C : 20 minutes
- temps de prise béton humide à 20°C : 40 minutes
- évaluation technique européenne : ETA 14/0296 option 7
- charges maximales en traction : 4830 daN
- charges maximales en cisaillement : 3500 daN
- compatible avec béton C20/25 sec ou humide
- mise en œuvre sans injection, sans déchets (broyage complet du verre)
Avant la pose, il convient de vérifier que la résine contenue dans l’ampoule est liquide à température tiède. L’ampoule est ensuite insérée dans le trou nettoyé. La tige filetée d’ancrage, qui doit être biseautée, munie d’un entraînement hexagonal et propre (exempte d’huile, graisse ou rouille), est insérée en rotation dans l’ampoule à l’aide d’un marteau électro-pneumatique tournant entre 250 et 500 tours par minute. Cette opération broie le verre de l’ampoule et mélange la résine. Il faut arrêter l’insertion dès que la tige atteint le fond du trou, en vérifiant que le repère de profondeur sur la tige coïncide avec le bord du trou, garantissant ainsi un remplissage complet autour de la tige.
Il est impératif de ne pas bouger ni charger la tige avant que le temps de prise ne soit écoulé. Ce temps varie en fonction de la température et de l’humidité du béton : par exemple, à 20 °C, il est de 20 minutes pour un béton sec et de 40 minutes pour un béton humide. Le couple de serrage recommandé pour la tige filetée est de 120 N·m.
Cette méthode est utilisée pour un scellement unitaire dans le béton, sans injection de résine, et permet d’obtenir un scellement complet et propre sans déchet, car le verre est entièrement broyé et mélangé à la résine lors de la pose.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Dangers pour la santé :
- Nocif en cas d’ingestion.
- Provoque une irritation cutanée et peut causer une réaction allergique cutanée.
- Provoque une sévère irritation oculaire.
- Peut provoquer des lésions chez le fœtus.
- Risque avéré d’effets graves pour les organes à la suite d’expositions répétées ou prolongées.
Dangers environnementaux :
- Toxique pour les organismes aquatiques, entraîne des effets néfastes à long terme.
- Éviter tout rejet dans les eaux de surface ou les égouts.
Précautions d’utilisation :
- Utiliser uniquement dans des zones bien ventilées.
- Éviter tout contact avec la peau, les yeux et les vêtements.
- Ne pas respirer les vapeurs ou aérosols.
- Tenir à l’écart de la chaleur, des surfaces chaudes, des étincelles, des flammes nues et de toute autre source d’inflammation.
- Ne pas fumer.
- Manipuler et ouvrir le conteneur avec précaution.
- Après utilisation, refermer immédiatement le bouchon de fermeture.
Équipements de protection recommandés :
- Porter des gants résistants aux produits chimiques (VITON, caoutchouc butyle, chloroprène, nitrile).
- Porter des lunettes de protection contre les projections chimiques.
- Porter des vêtements de protection appropriés.
- En cas de ventilation insuffisante, utiliser un appareil respiratoire adapté avec filtre de type A.
Conditions de manipulation :
- Éviter l’accumulation de charges électrostatiques.
- Maintenir une bonne hygiène industrielle : se laver les mains et le visage avant les pauses et après manipulation, enlever les vêtements contaminés.
Conditions de stockage :
- Conserver le produit dans un endroit frais, bien ventilé, à l’abri de la chaleur, des étincelles, des flammes nues et de toute autre source d’inflammation.
- Protéger contre la lumière du soleil.
- Ne pas stocker à proximité de matières incompatibles telles que agents oxydants puissants, bases fortes et acides forts.
- Conserver à des températures inférieures à 25°C.
Mesures en cas d’incident :
- En cas de contact avec la peau, enlever immédiatement les vêtements contaminés et rincer abondamment à l’eau.
- En cas de contact avec les yeux, rincer abondamment à l’eau pendant au moins 15 minutes et consulter un médecin.
- En cas d’inhalation, déplacer la victime à l’air frais, la garder au repos et consulter un médecin en cas de symptômes.
- En cas d’ingestion, consulter immédiatement un médecin, ne rien faire boire à une personne inconsciente.
Mesures en cas d’incendie :
- Moyens d’extinction appropriés : eau pulvérisée, mousse résistante à l’alcool, dioxyde de carbone, poudre d’extinction sèche.
- Moyens d’extinction à éviter : jet d’eau puissant.
- Refroidir les conteneurs exposés par pulvérisation ou brouillard d’eau.
- Ne pas laisser les eaux d’extinction s’écouler dans les égouts ou cours d’eau.
Mesures en cas de fuite ou déversement :
- Évacuer le personnel vers une zone sûre.
- Utiliser l’équipement de protection individuelle.
- Contrôler et contenir la fuite.
- Récupérer mécaniquement le produit dans des contenants fermés pour élimination conforme à la réglementation.
Règles d’élimination :
- Manipuler avec précaution.
- Ne pas rejeter dans les eaux de surface ou les égouts.
- Éliminer les déchets dans une installation agréée conformément à la réglementation locale.
- Codes déchets recommandés : 150110* (emballages contenant des résidus de substances dangereuses ou contaminés).
Obligations réglementaires :
- Produit soumis au règlement REACH et classification CLP.
- Restrictions applicables aux substances dangereuses dont le styrène et le phtalate de dicyclohexyle.
- Classe de danger pour l’eau (WGK) 2, danger significatif pour les eaux.
- Classe II pour le risque d’incendie avec unité de stockage maximale de 5 litres.
- Transport classé sous UN 1866, solution de résine, classe 3, groupe d’emballage III.
- Dangereux pour l’environnement avec restrictions spécifiques pour le transport.
Ces informations doivent être respectées pour garantir la sécurité des utilisateurs et la protection de l’environnement.
Questions produits
Quels sont les principes de fonctionnement de l’ampoule de scellement chimique SCELL-IT CSP20 ?
L’ampoule contient une résine chimique liquide enfermée dans une capsule en verre. Lors de l’insertion d’une tige filetée en rotation à l’aide d’un marteau électro-pneumatique, l’ampoule est broyée et la résine se mélange aux résidus de verre, assurant ainsi un scellement performant dans le béton.
Quelles sont les conditions de mise en œuvre à respecter pour garantir la performance du scellement ?
Il est impératif de forer un trou aux dimensions précises, de le nettoyer soigneusement avec une brosse et de l’air comprimé avant la pose. La tige filetée doit être insérée en rotation avec un outil adapté (250-500 tr/min) et le couple de serrage recommandé doit être respecté. Il faut également attendre le temps de prise avant de solliciter la fixation.
Quels sont les temps de prise en fonction des conditions du béton ?
Le temps de prise varie selon la température et l’humidité du béton. Par exemple, à 20°C, il est de 20 minutes dans du béton sec et peut atteindre 40 minutes dans du béton humide. La température du béton doit être supérieure ou égale à -5°C pour une prise correcte.
Quelles sont les performances mécaniques garanties par ce scellement ?
Les charges de service en traction peuvent atteindre jusqu’à 4830 daN et en cisaillement jusqu’à 3500 daN pour un diamètre M20. Ces valeurs sont calculées selon la norme européenne ETA option 7 avec application des coefficients de sécurité ETAG001.
Quelles sont les spécificités techniques de l’ampoule CSP20 ?
L’ampoule est prévue pour des tiges filetées de diamètre 20 mm et longueur 160 mm, avec un perçage de 22 mm et une profondeur de 170 mm. Le couple de serrage recommandé est de 120 N.m. Elle est compatible avec des tiges en acier zingué 5.8 et inox A4.
