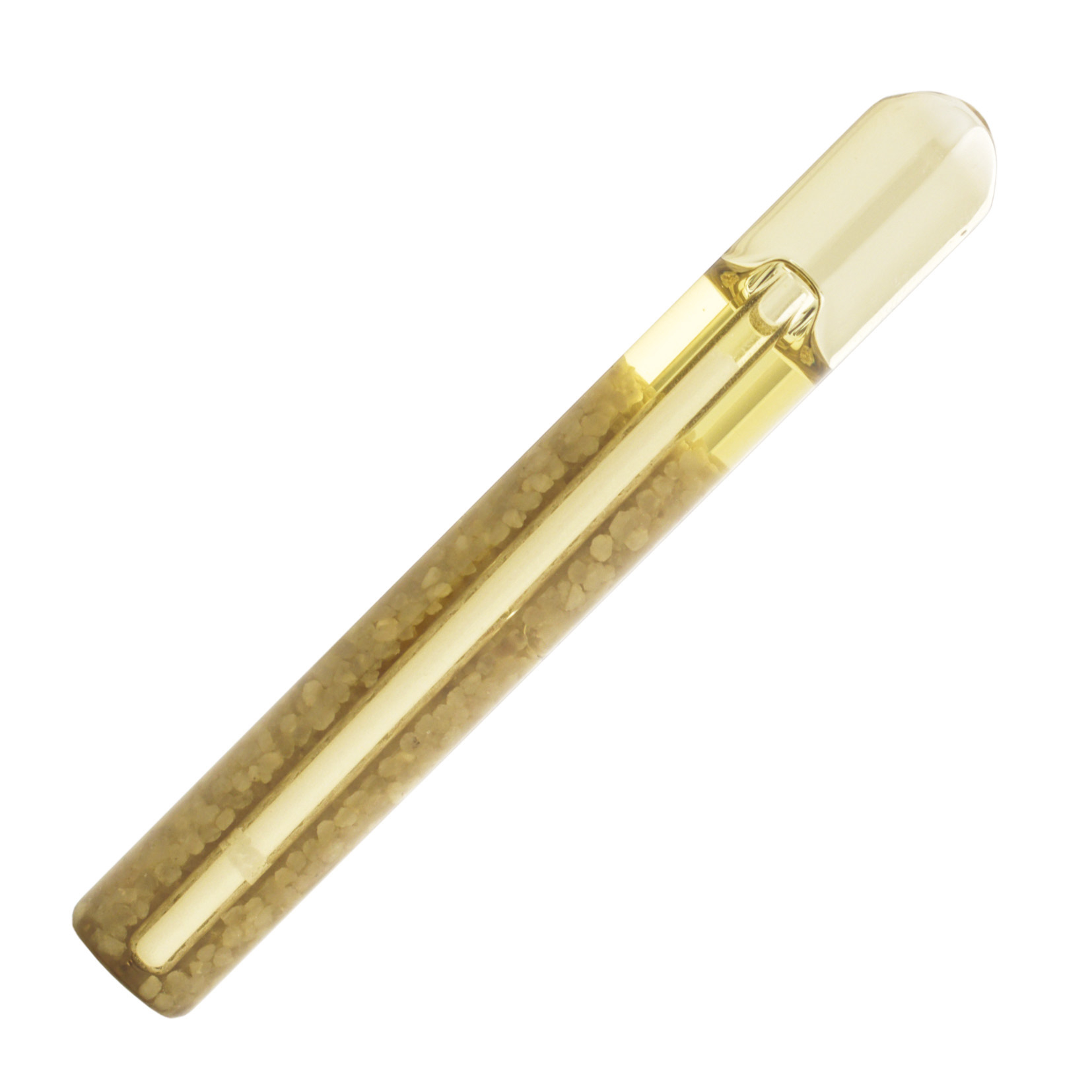

ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP24
Référence : S344CSP24
Découvrez ampoule de scellement chimique prête-à-l'emploi - SCELL-IT - CSP24 disponible à l'achat
- Pratique : aucun déchet grâce au broyage lors de la pose.
- Économique : scellement unitaire pour un meilleur coût.
- Performant : résistances équivalentes aux ancrages en résine.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
L’ampoule de scellement chimique prête-à-l'emploi SCELL-IT CSP24 est une solution performante et économique conçue pour le scellement unitaire dans le béton.
Ce produit se distingue par son système sans déchet, où tous les résidus de verre sont broyés et intégrés à la résine lors de la pose, assurant ainsi une installation propre et sans résidus.
Le scellement obtenu offre des résistances équivalentes à celles des ancrages réalisés avec des résines classiques, garantissant une performance optimale.
La mise en œuvre s’effectue en plusieurs étapes précises :
- Le trou est percé selon un diamètre de 26 mm et une profondeur de 210 mm, conformément aux recommandations pour le modèle CSP24.
- Le nettoyage rigoureux du trou est effectué avec de l’air comprimé et une brosse pour éliminer poussières et débris.
- L’ampoule est placée dans le trou propre.
- Une tige filetée adaptée, biseautée et munie d’un entraînement hexagonal, propre et dégraissée, est insérée en rotation à l’aide d’un marteau électro-pneumatique tournant entre 250 et 500 tours par minute.
- La rotation broie l’ampoule et mélange la résine au verre broyé.
- Il faut s’arrêter dès que la tige atteint le fond du trou afin d’éviter tout débordement.
- Le scellement est correct lorsque le repère de profondeur sur la tige coïncide avec le bord du trou et que l’espace autour de la tige est entièrement rempli.
Le temps de prise dépend de la température et de l’humidité du béton :
- À 20°C dans un béton sec, le temps de prise est d’environ 20 minutes, tandis qu’il peut atteindre 40 minutes dans un béton humide.
- À des températures plus basses, ce temps peut s’allonger jusqu’à 5 heures à -5°C pour un béton sec.
Les caractéristiques techniques détaillées précisent que l’ampoule CSP24 nécessite un couple d’installation recommandé de 150 N.m.
Les charges de service admissibles, calculées selon les normes européennes ETA et ETAG001 avec coefficients de sécurité, sont élevées : pour une tige M24, la charge en traction peut atteindre 7 160 daN et en cisaillement 5 040 daN dans un béton C20/25 non fissuré, sec ou humide.
Les tiges filetées compatibles sont disponibles en acier zingué ou inox A4, avec des longueurs variées adaptées à chaque diamètre d’ampoule.
Ce produit bénéficie d’une évaluation technique européenne (ETA option 7) et présente une très faible émission dans l’air intérieur, classée A+.
En résumé, l’ampoule de scellement SCELL-IT CSP24 est un scellement chimique prêt à l’emploi, pratique, économique et performant.
Elle est idéale pour des fixations unitaires dans le béton, offrant un système propre, fiable et conforme aux normes en vigueur.
Le fonctionnement repose sur une installation simple et rapide : après perçage et nettoyage rigoureux du trou (avec air comprimé et brosse), l’ampoule est insérée dans le trou. La viscosité de la résine doit être liquide à température tiède avant pose. La tige filetée, adaptée à cette utilisation (biseautée et munie d’un entraînement hexagonal), est ensuite insérée en rotation à l’aide d’un marteau électro-pneumatique (250-500 tr/min). Ce procédé broie les résidus de verre de l’ampoule, les mélange à la résine et remplit complètement l’espace autour de la tige. Il est impératif de respecter le couple de serrage recommandé et de ne pas charger la tige avant le temps de prise.
Les temps de prise varient selon la température du béton et son humidité : par exemple, à 20°C, le béton sec nécessite 20 minutes, tandis que le béton humide demande 40 minutes. Le scellement est possible à partir d’une température béton de -5°C.
Les caractéristiques techniques détaillées comprennent :
- Références selon diamètre de tige filetée : M8 à M24, avec des longueurs d’ampoule de 80 à 175 mm, des diamètres de perçage de 10 à 26 mm, et des profondeurs de perçage de 80 à 210 mm.
- Couples de serrage allant de 10 N.m (M8) à 150 N.m (M24).
- Charges de service en traction de 960 daN (M8) à 7 160 daN (M24), et en cisaillement de 520 daN (M8) à 5 040 daN (M24), calculées selon les valeurs caractéristiques des ETA avec coefficients de sécurité ETAG001.
- Épaisseurs minimales du support (béton) de 110 mm (M8) à 260 mm (M24).
Le produit est conforme à la certification européenne ETA option 7, garantissant sa qualité et sa fiabilité.
Des produits complémentaires, notamment des tiges filetées acier zingué ou inox A4 avec entraînement hexagonal, sont disponibles pour s’adapter aux différentes tailles d’ampoules.
Ce système est particulièrement adapté au scellement dans le béton, sec ou humide, avec une plage de température d’utilisation allant de -5°C à plus de 30°C, offrant une solution fiable, propre et efficace pour les travaux d’ancrage nécessitant une pose rapide et sans déchet.
- référence fournisseur : CSP24
- diamètre de perçage : 26 mm
- profondeur de perçage : 210 mm
- couple d’installation recommandé : 150 N.m
- charge admissible en traction pour tige M24 : 7 160 daN (béton C20/25 non fissuré, sec ou humide)
- charge admissible en cisaillement pour tige M24 : 5 040 daN (béton C20/25 non fissuré, sec ou humide)
- temps de prise à 20°C dans béton sec : environ 20 minutes
- temps de prise à 20°C dans béton humide : environ 40 minutes
- temps de prise à -5°C dans béton sec : jusqu’à 5 heures
- compatible avec tiges filetées acier zingué ou inox A4
- tige filetée à entraînement hexagonal, biseautée, propre et dégraissée
- diamètre de la tige filetée compatible : 22 mm (M24)
- longueur de la tige filetée compatible : 300 mm
- évaluation technique européenne (ETA option 7, numéro 14/0296)
- émission dans l’air intérieur classée A+
Avant la pose, il convient de vérifier que la viscosité de la résine est liquide à température tiède et de ne pas utiliser d’ampoules endommagées. L’ampoule est ensuite insérée dans le trou propre.
Une tige filetée adaptée, c’est-à-dire biseautée et munie d’un entraînement hexagonal, propre et dégraissée, est insérée en rotation dans l’ampoule à l’aide d’un marteau électro-pneumatique tournant entre 250 et 500 tours par minute. Cette rotation broie l’ampoule et mélange la résine aux résidus de verre, remplissant complètement l’espace autour de la tige. Il faut arrêter la rotation dès que la tige atteint le fond du trou afin d’éviter tout débordement.
Le scellement est correct lorsque le repère de profondeur sur la tige coïncide avec le bord du trou et que l’espace autour de la tige est entièrement rempli. Il est impératif de ne pas bouger ni charger la tige avant que le temps de prise ne soit écoulé.
Le temps de prise dépend de la température et de l’humidité du béton : par exemple, à 20°C, un béton sec nécessite environ 20 minutes, tandis qu’un béton humide demande environ 40 minutes. Le scellement peut être réalisé dans des températures de béton allant jusqu’à -5°C, avec des temps de prise plus longs dans ce cas.
Le couple de serrage recommandé doit être respecté selon les données spécifiques au diamètre de la tige filetée utilisée.
Ce système est utilisé dans le contexte de scellement unitaire dans le béton, sec ou humide, et permet d’obtenir un scellement propre sans déchets.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Précautions d’utilisation :
- Manipuler uniquement dans des zones bien ventilées.
- Éviter tout contact avec la peau, les yeux et les vêtements.
- Ne pas respirer les vapeurs, poussières ou aérosols.
- Tenir à l’écart de la chaleur, des surfaces chaudes, des étincelles, des flammes nues et de toute autre source d’inflammation.
- Ne pas fumer pendant la manipulation.
- Porter des équipements de protection individuelle adaptés : gants résistants aux produits chimiques (ex. Viton, caoutchouc butyle, chloroprène, nitrile), lunettes de protection chimique, vêtements de protection.
- En cas de ventilation insuffisante, utiliser un appareil respiratoire approprié (masque facial complet avec filtre de type A).
Risques pour la santé :
- Nocif en cas d’ingestion.
- Irritant pour la peau et les yeux.
- Peut provoquer une réaction allergique cutanée.
- Peut provoquer des lésions chez le fœtus.
- Risque d’effets graves pour certains organes après exposition répétée.
Risques environnementaux :
- Toxique pour les organismes aquatiques avec des effets néfastes à long terme.
- Éviter tout rejet dans l’environnement, notamment dans les eaux de surface ou les égouts.
Conditions de manipulation et stockage :
- Manipuler et ouvrir les contenants avec précaution.
- Après utilisation, refermer immédiatement les contenants.
- Conserver dans un endroit frais, bien ventilé, à l’abri de la chaleur, des flammes et de la lumière directe du soleil.
- Stocker à des températures inférieures à 25°C.
- Tenir à l’écart des aliments, boissons et produits pour animaux.
- Ne pas stocker à proximité de matières incompatibles telles que agents oxydants puissants, bases fortes, acides forts.
Mesures en cas d’incident :
- En cas de contact avec la peau, enlever immédiatement les vêtements contaminés et rincer abondamment à l’eau.
- En cas de contact avec les yeux, rincer avec précaution à l’eau pendant au moins 15 minutes et consulter un médecin.
- En cas d’ingestion, consulter un médecin immédiatement.
- En cas d’inhalation, placer la victime à l’air frais et au repos, consulter un médecin si les symptômes persistent.
- En cas de déversement, évacuer la zone, éviter tout contact, porter un équipement de protection, contenir et récupérer mécaniquement le produit, collecter dans des conteneurs fermés pour élimination conforme.
Élimination :
- Manipuler avec précaution.
- Ne pas rejeter dans les eaux de surface ou les égouts.
- Éliminer les déchets et matériaux contaminés conformément à la réglementation en vigueur, dans une installation agréée.
- Codes de déchets recommandés : 150110* (emballages contenant des résidus de substances dangereuses ou contaminés).
Obligations réglementaires :
- Produit soumis aux restrictions de l’annexe XVII du règlement REACH.
- Classification selon CLP : Flam. Liq. 3, Acute Tox. 4 (oral), Skin Irrit. 2, Eye Irrit. 2, Skin Sens. 1, Repr. 1B, STOT RE 1, Aquatic Chronic 2.
- Transport classé comme solution de résine, UN 1866, classe 3, groupe d’emballage III, dangereux pour l’environnement.
- Respect des réglementations nationales spécifiques (ex. classification WGK 2 en Allemagne, restrictions sur l’emploi pour les jeunes et femmes enceintes).
Ce résumé regroupe les informations essentielles de sécurité pour l’utilisateur final afin d’assurer une manipulation, un stockage et une élimination sécurisés du produit.
