ANCRE DE PANNE 210 X 2,0 - ALSAFIX - AP03032220

Découvrez l'ancre de panne 210 x 2,0 ASLAFIX, une solution robustes pour vos projets de construction.
Conçue pour assurer une fixation solide, cette ancre de panne permet de relier des éléments de charpente avec sécurité. Elle est idéale pour une utilisation dans les constructions bois, garantissant une liaison durable et fiable entre les poutres et les pannes. Pour une installation optimale, il est recommandé de vérifier les dimensions et d'utiliser les connecteurs appropriés en fonction des charges à supporter.
L'ancre de panne mesure 210 mm de longueur et possède une épaisseur de 2,0 mm. Sa solidité est renforcée grâce à des matériaux de haute qualité, assurant résistance et durabilité. Cette ancre est également compatible avec divers systèmes de connecteurs, permettant une adaptation facile aux besoins spécifiques de votre structure.

- Dimensions : 210 x 2,0 mm
- Type de produit : Ancre de panne
- Marque : ASLAFIX
- Référence : AP03032220
- Éléments inclus : Connecteurs et équerres

L'ancre de panne 210 x 2,0 ALSAFIX (référence AP03032220) est un connecteur métallique conçu pour assurer une fixation solide et durable dans les constructions bois, notamment pour relier des éléments de charpente tels que les poutres et les pannes.

Description et usages :
- Permet une liaison fiable et sécurisée entre pannes et poutres dans les structures bois.
- Idéale pour les projets de construction nécessitant une fixation robuste.
- Compatible avec divers systèmes de connecteurs pour une adaptation facile selon les besoins spécifiques.

Fonctionnement et caractéristiques techniques :
- Longueur : 220 mm (valeurs mini 219 mm, maxi 222 mm)
- Largeur : entre 35,5 mm et 36,5 mm
- Épaisseur : 2,0 mm
- Type d’acier : DX 51 D / Z 275 avec un revêtement assurant une résistance de 3,65 kN.
- Disposition optimisée des clous : clouage sur un rang permettant d’utiliser moins de clous sans perte de force portante, grâce à une conception qui dérive directement les efforts.
- Modèle universel : un seul modèle pour usage gauche ou droit.
- Fiabilité statique assurée.

Performances et résistance aux charges :
- Nombre de pointes : 2 x 4 (soit 8 pointes)
- Rupture des pointes : 11,4 kN
- Rupture de l’acier : 7,0 kN
- Ces valeurs garantissent une excellente résistance mécanique adaptée aux contraintes des structures bois.

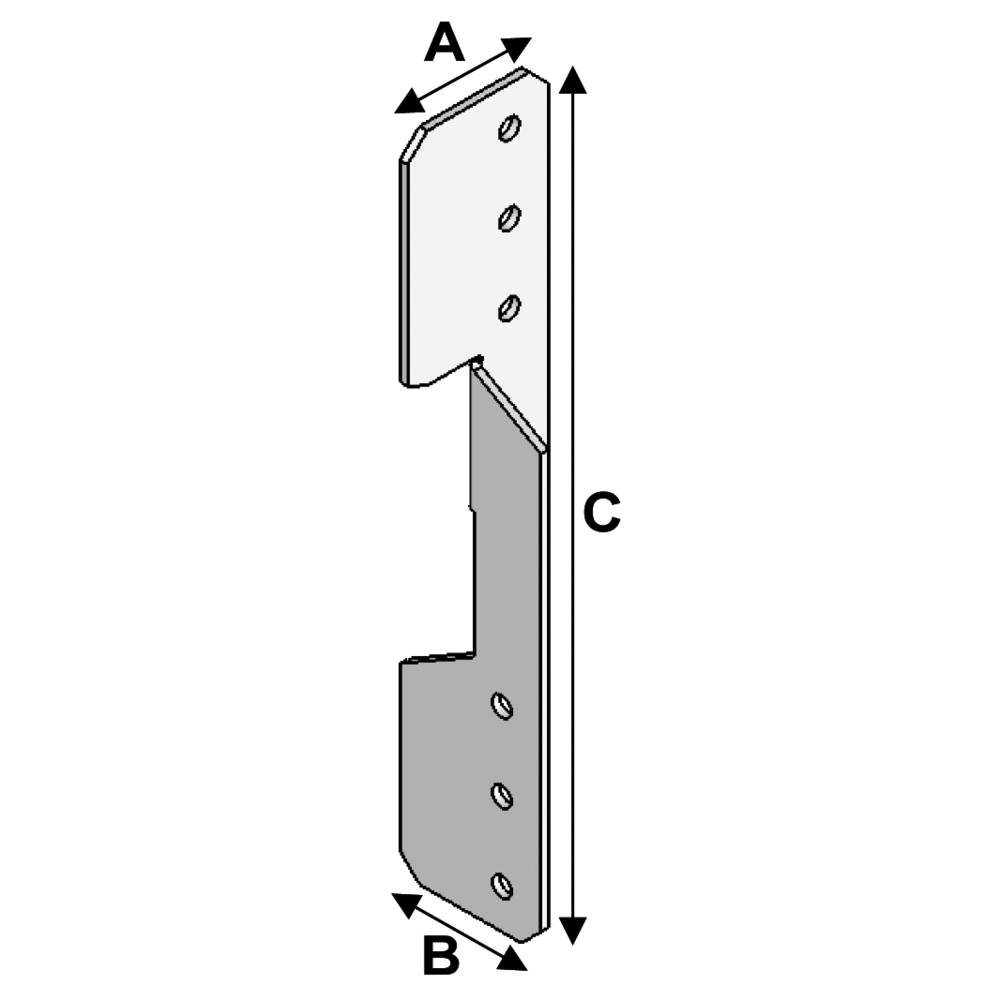

Dimensions et tolérances :
- Longueur mini 219 mm / maxi 222 mm
- Largeur mini 35,5 mm / maxi 36,5 mm
- Épaisseur fixe 2,0 mm

Matériaux et composition :
- Acier DX 51 D / Z 275
- Revêtement spécifique pour résistance accrue à la corrosion et durabilité

Conditionnement :
- Conditionné en cartons de 100 unités
- Poids du carton : 11 kg

Recommandations d’utilisation :
- Vérifier les dimensions et utiliser les connecteurs appropriés en fonction des charges à supporter.
- Réaliser des calculs et essais préalables adaptés à chaque cas pour garantir la sécurité et la conformité des installations.
- Se référer à l’ATE 08/0203 pour les calculs complémentaires.

Avantages produit :
- Réduction du nombre de clous nécessaires grâce à un clouage sur un seul rang.
- Modèle universel simplifiant la gestion des stocks et la pose.
- Solidité et fiabilité accrues grâce à un acier de qualité et une conception optimisée.

Cette ancre de panne constitue une solution technique performante et fiable pour les professionnels du bâtiment et de la charpente, garantissant une fixation durable et sécurisée des éléments porteurs en bois.
