ANCRE DE PANNE 250 X 2,0 - ALSAFIX - AP03032620

L'Ancre de Panne 250 x 2,0 - ASLAFIX - AP03032620 est un accessoire essentiel pour assurer la solidité de vos structures.
Conçue pour une installation facile, cette ancre de panne permet de relier les éléments de votre charpente. Il est recommandé de l’utiliser en association avec des équerres pour garantir une fixation optimale et sécurisée. Assurez-vous de respecter les instructions de montage pour garantir la stabilité de votre ouvrage.
Cette ancre mesure 250 mm de long et 2,0 mm d'épaisseur, assurant une robustesse adaptée à divers types de constructions. Elle est fabriquée en métal de haute qualité, offrant une résistance aux intempéries et une durabilité accrue. Son design favorise une fixation rapide et efficace, tout en répondant aux normes de sécurité en vigueur.

- Type de produit : Ancre de panne
- Dimensions : 250 x 2,0 mm
- Marque : ASLAFIX
- Référence : AP03032620
- Utilisation : Connecteurs et équerres pour assemblage
- Matériau : Acier
- Finition : Traitement anticorrosion
- Compatibilité : Adaptée aux structures en bois et métal
- Installation : Fixation par vis ou boulons selon les besoins

L'Ancre de Panne 250 x 2,0 - ALSAFIX - référence AP03032620 est un connecteur universel destiné à renforcer la fixation des éléments de charpente. Ce produit constitue une amélioration de l’ancre de panne classique grâce à plusieurs caractéristiques clés :

- Avantages du clouage sur un seul rang, permettant d’utiliser moins de clous sans réduire la capacité portante, la disposition des clous étant optimisée pour dériver directement les efforts.
- Un seul modèle universel, utilisable à la fois à droite et à gauche.
- Fiabilité statique assurée.

Caractéristiques techniques :

- Dimensions : longueur 260 mm (tolérance 259-262 mm), largeur 35,5 à 36,5 mm, épaisseur 2,0 mm.
- Matériau : acier DX 51 D / Z 275 avec traitement anticorrosion (revêtement 3,65 kN).
- Nombre de pointes : 2 rangées de 5 pointes Ø 5 mm.
- Résistance aux charges : rupture des pointes à 14,7 kN, rupture de l’acier à 7,0 kN.
- Fixation : clouage ou vissage selon les besoins.
- Compatibilité : adaptée aux structures en bois et métal.

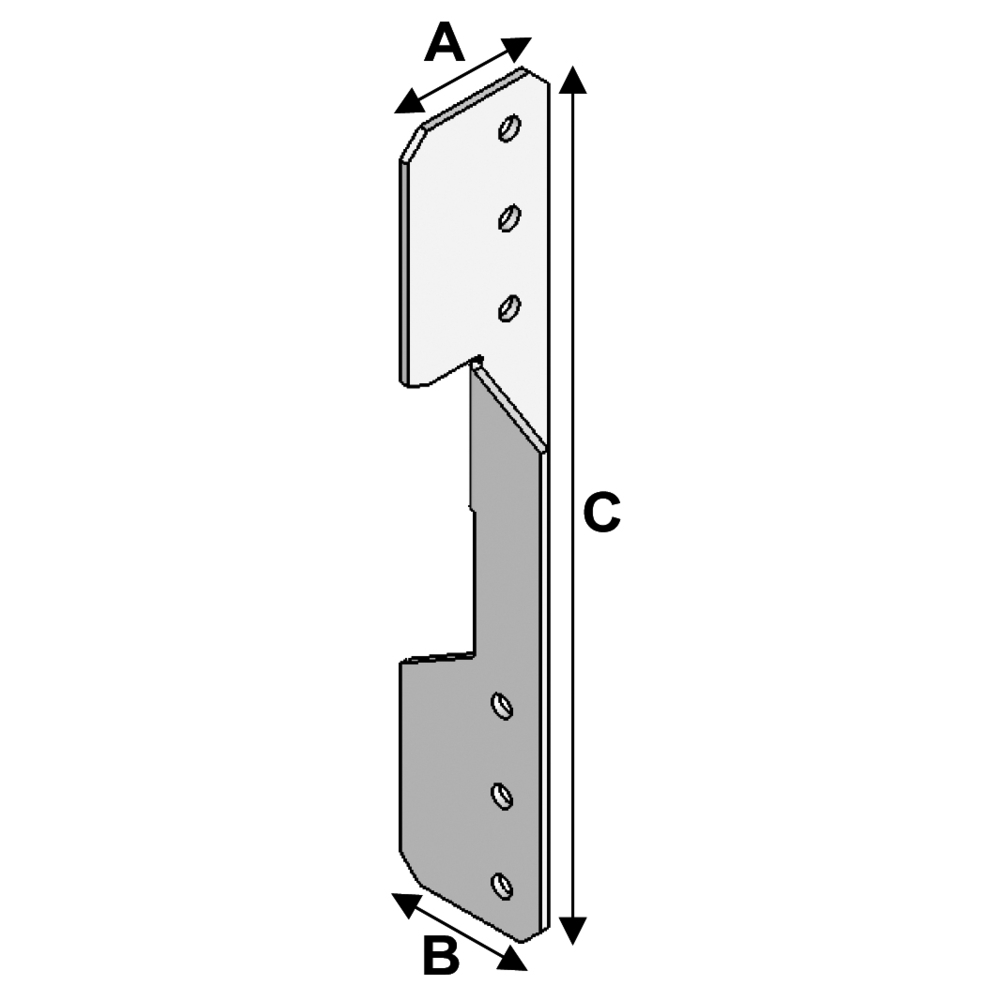

Dimensions détaillées (voir schéma page 2) :

- Largeur totale : 36 mm.
- Longueur totale : 260 mm.
- Épaisseur : 2 mm.
- Espacement des trous et angles spécifiques pour une fixation optimale.

Usage et applications :

L’ancre de panne est conçue pour relier solidement les pannes aux autres éléments de la charpente, garantissant la stabilité et la durabilité des ouvrages. Elle s’utilise idéalement en association avec des équerres pour une fixation renforcée.

Conditions d’utilisation et recommandations :

- Respecter les instructions de montage pour assurer la stabilité.
- Utiliser les fixations recommandées (clous ou boulons).
- Effectuer les calculs et essais préalables propres à chaque cas, conformément à l’ATE 08/0203.
- Stockage dans un endroit sec pour préserver le traitement anticorrosion.

Avantages produit :

- Réduction du nombre de clous nécessaires grâce à une disposition optimisée.
- Modèle universel simplifiant la gestion des stocks.
- Haute résistance mécanique et durabilité assurée par le matériau et le traitement.

Conditionnement :

- Livré en carton de 100 pièces.
- Poids par carton : 13 kg.

Cette ancre de panne répond aux normes de sécurité en vigueur et bénéficie d’une certification ATE 08/0203. Elle est conçue pour offrir une fixation rapide, fiable et durable dans les constructions bois ou métal.
