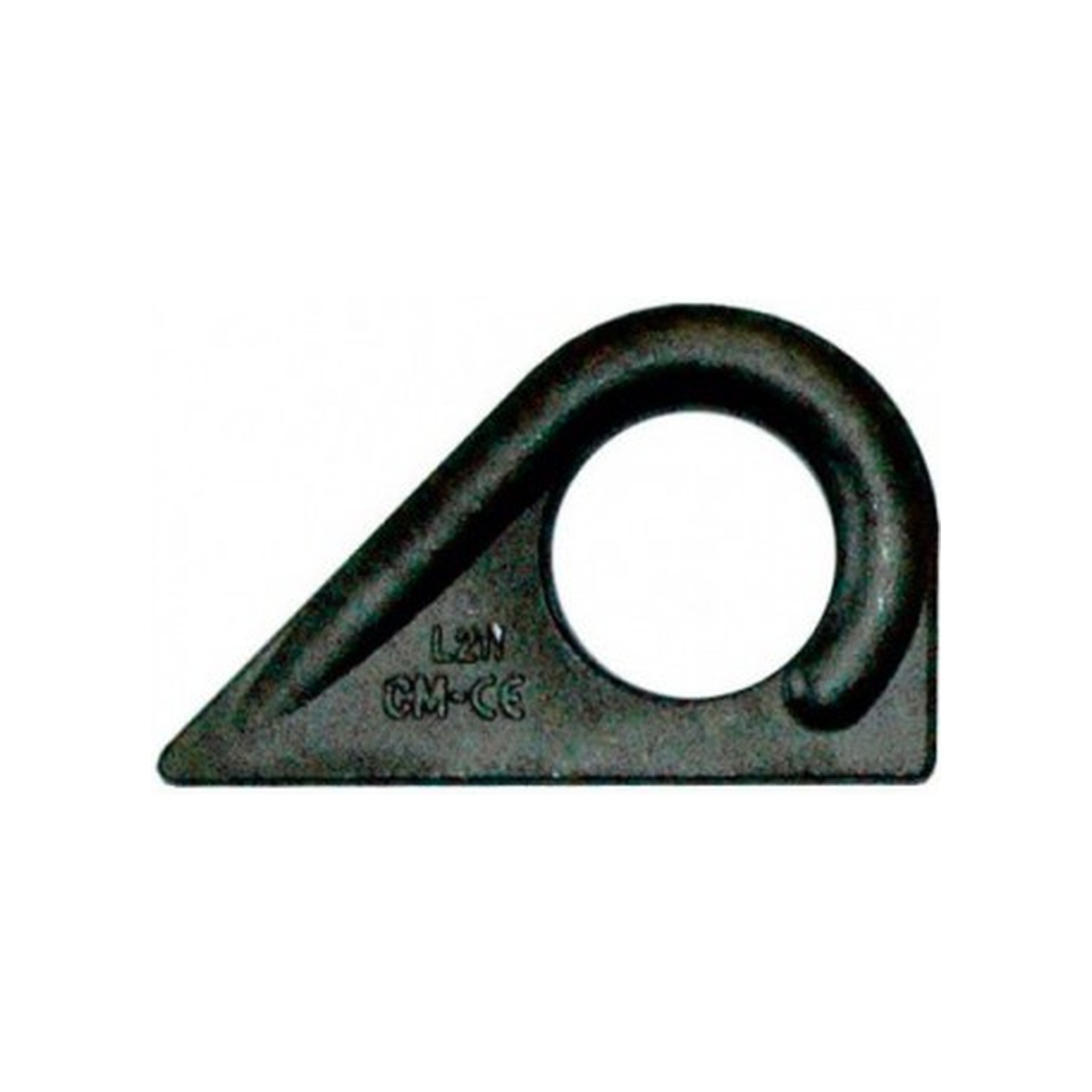

Anneau de levage à souder levage 45° LEVAC 5016D
Référence : L0235016D
Découvrez Anneau de levage à souder levage 45° LEVAC 5016D disponible à l'achat
- Conçu pour levage sécurisé à 45° avec soudure
- Capacité maximale d’utilisation de 4000 kg
- Fabriqué en acier C22 robuste et durable
- Respecte les normes NF-EN 10083 et directive 2006/42/CE
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Anneau de levage à souder conçu pour un levage à 45°, référence 5016D.
Cet anneau est fabriqué en acier C22, garantissant une excellente robustesse.
Il est destiné à être soudé sur une platine pour un usage en levage vertical ou incliné à 45°.
Le coefficient de sécurité appliqué est de 1/5, assurant une marge de sécurité importante.
Les caractéristiques techniques principales sont les suivantes :
- Le diamètre de l’anneau est de 66 mm.
- La capacité maximale d’utilisation (CMU) est de 4000 kg, adaptée à des charges lourdes.
- Les dimensions générales pour la version acier C22 à 45° comprennent une largeur (b) de 89 mm et une hauteur (h) de 55 mm.
- L’épaisseur (d) de l’anneau est de 31 mm et l’épaisseur de la base (e) est de 12 mm.
- Le poids de l’anneau est de 0,16 kg.
Ce produit est conforme aux normes NF-EN 10083 parties 1, 2 et 3 pour l’acier C22, ainsi qu’à la directive européenne 2006/42/CE relative aux équipements de levage.
L’anneau permet un levage sécurisé et fiable dans les applications industrielles nécessitant une fixation soudée.
Sa conception robuste en acier C22 assure une durabilité et une résistance adaptées aux contraintes de levage.
Il est recommandé de respecter les conditions d’utilisation et les coefficients de sécurité indiqués pour garantir la sécurité des opérations de levage.
Caractéristiques techniques principales :
- Diamètre de l’anneau : 66 mm
- Capacité maximale d’utilisation (CMU) : 4000 kg
- Largeur (b) : 89 mm
- Hauteur (h) : 55 mm
- Épaisseur de l’anneau (d) : 31 mm
- Épaisseur de la base (e) : 12 mm
- Poids : 0,16 kg
Ce produit est conforme aux normes NF-EN 10083 parties 1, 2 et 3 pour l’acier C22, ainsi qu’à la directive européenne 2006/42/CE relative aux équipements de levage. Il assure un levage sécurisé et fiable dans les applications industrielles nécessitant une fixation soudée. Sa conception robuste en acier C22 garantit durabilité et résistance adaptées aux contraintes de levage.
Il est recommandé de respecter les conditions d’utilisation et le coefficient de sécurité pour garantir la sécurité des opérations.
- matière dominante : acier C22
- diamètre : 66 mm
- cmu : 4000 kg
- largeur (b) : 89 mm
- hauteur (h) : 55 mm
- épaisseur de l’anneau (d) : 31 mm
- épaisseur de la base (e) : 12 mm
- poids : 0,16 kg
- coefficient de sécurité : 1/5
- conforme aux normes nf-en 10083 parties 1, 2 et 3
- conforme à la directive européenne 2006/42/ce relative aux équipements de levage
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
À quelles charges cet anneau de levage est-il adapté ?
L’anneau de levage à souder LEVAC 5016D supporte une capacité maximale d’utilisation (CMU) de 4000 kg avec un coefficient de sécurité de 1/5. Il est conçu pour des charges lourdes en levage vertical ou incliné à 45°.
Quels sont les matériaux et normes de conformité de ce produit ?
Ce modèle est fabriqué en acier C22, conforme aux normes NF-EN 10083 parties 1, 2 et 3. Il respecte également la directive européenne 2006/42/CE relative aux équipements de levage, garantissant une qualité et une sécurité adaptées aux usages industriels.
Quelles sont les dimensions principales de l’anneau de levage 5016D ?
L’anneau présente un diamètre de 66 mm, une largeur de 89 mm, une hauteur de 55 mm, une épaisseur d’anneau de 31 mm et une épaisseur de base de 12 mm. Son poids est de 0,16 kg, ce qui facilite son intégration sur platine par soudure.
Comment doit-on utiliser cet anneau pour garantir la sécurité ?
Il est impératif de respecter le coefficient de sécurité 1/5 et d’utiliser l’anneau uniquement pour des levages verticaux ou inclinés à 45°, selon sa conception. La fixation doit être réalisée par soudure sur une platine adaptée pour assurer la fiabilité des opérations.
