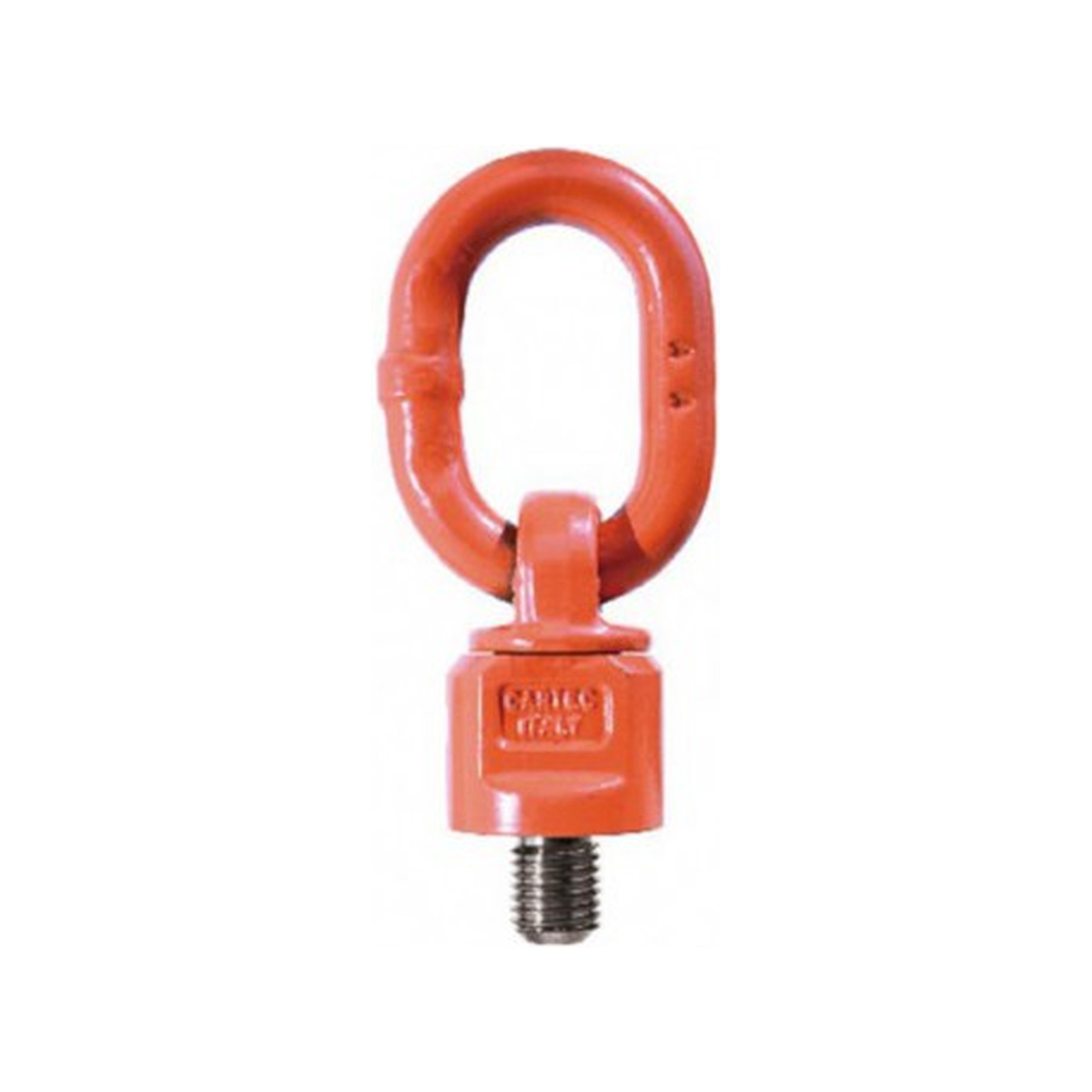

Anneau de levage articulé M20x30 CMU 2500 kg LEVAC 50-800XB

Référence : L02350800XB 5 Questions Description
Anneau de levage articulé M20x30 CMU 2500 kg LEVAC 50-800XB

Découvrez Anneau de levage articulé M20x30 CMU 2500 kg LEVAC 50-800XB disponible à l'achat

Les points clés
  • Capacité maximale de levage 2500 kg
  • Rotation à 360° et basculement à 180° sous charge
  • Acier grade 100 pour une robustesse optimale
  • Conforme à la directive européenne 2006/42/CE
  • Poids léger de 1.05 kg pour une manipulation aisée
Voir tout

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

-20%
118,80 € TTC 99,00 € HT 147,60 € TTC
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.
  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Caractéristiques techniques

  • matière dominante : acier grade-100
  • diamètre filetage (mm) : 20
  • cmu (kg) : 2500
  • longueur (l) : 30 mm
  • dimensions de la base (a x c) : 34 x 57 mm
  • largeur (b) : 16 mm
  • hauteur totale (h) : 131 mm
  • hauteur de la tête (e) : 61 mm
  • profondeur (f) : 40 mm
  • diamètre extérieur (d1) : 50 mm
  • poids : 1,05 kg
  • conforme à la directive européenne 2006/42/ce relative aux équipements de levage

Description

Anneau de levage articulé à émerillon, conçu en acier grade 100, offrant une capacité maximale d'utilisation (CMU) de 2500 kg pour un filetage de diamètre 20 mm.

Cet anneau est généralement utilisé pour tourner ou basculer de lourdes charges, avec la particularité d’être orientable sous charge.
Il permet un auto-alignement basculant à 180° et une orientation à 360°, facilitée par un assemblage avec des billes qui optimisent l’orientation de la charge.

Le produit est conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677, garantissant un coefficient de sécurité de 1/4 dans toutes les directions de charge.

Les dimensions spécifiques pour la référence M20 (code 50-800XB) sont les suivantes :
- Longueur (L) : 30 mm
- Dimensions de la base (A x C) : 34 x 57 mm
- Largeur (B) : 16 mm
- Hauteur totale (H) : 131 mm
- Hauteur de la tête (E) : 61 mm
- Profondeur (F) : 40 mm
- Diamètre extérieur (D1) : 50 mm
- Poids : 1,05 kg

Ce modèle est conforme aux exigences de la directive européenne 2006/42/CE relative aux équipements de levage.

Cet anneau de levage articulé combine robustesse, sécurité et flexibilité d’utilisation, idéal pour les opérations de manutention nécessitant rotation et basculement sous charge.

Anneau de levage articulé M20x30 CMU 2500 kg LEVAC 50-800XB

FAQ : Questions / Réponses :

Quelle est la capacité maximale de levage de cet anneau articulé ?

La capacité maximale d'utilisation (CMU) de cet anneau de levage articulé M20x30 est de 2500 kg. Cette valeur est garantie pour un filetage de diamètre 20 mm et correspond au levage avec un seul brin à 90°.


Quelles sont les possibilités de rotation et de basculement sous charge ?

L’anneau est orientable sous charge avec une rotation à 360° et un basculement à 180°. Cette mobilité est facilitée par un assemblage avec des billes qui permettent un auto-alignement optimisé de la charge.


Quelles sont les dimensions principales de ce modèle M20x30 ?

Les dimensions spécifiques sont : longueur totale 30 mm, base 34 x 57 mm, largeur 16 mm, hauteur totale 131 mm, hauteur de la tête 61 mm, profondeur 40 mm et diamètre extérieur 50 mm. Le poids de l’anneau est de 1,05 kg.


De quel matériau est fabriqué cet anneau de levage et quelles normes respecte-t-il ?

Il est fabriqué en acier grade 100, assurant une robustesse adaptée aux charges lourdes. Il est conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677, avec un coefficient de sécurité de 1/4 dans toutes les directions de charge. Il est également conforme à la directive européenne 2006/42/CE relative aux équipements de levage.


Ce produit est-il adapté pour manipuler des charges nécessitant un basculement ou une rotation ?

Oui, cet anneau de levage articulé est spécifiquement conçu pour tourner ou basculer de lourdes charges tout en restant orientable sous charge, ce qui le rend adapté aux opérations de manutention complexes nécessitant ces mouvements.
