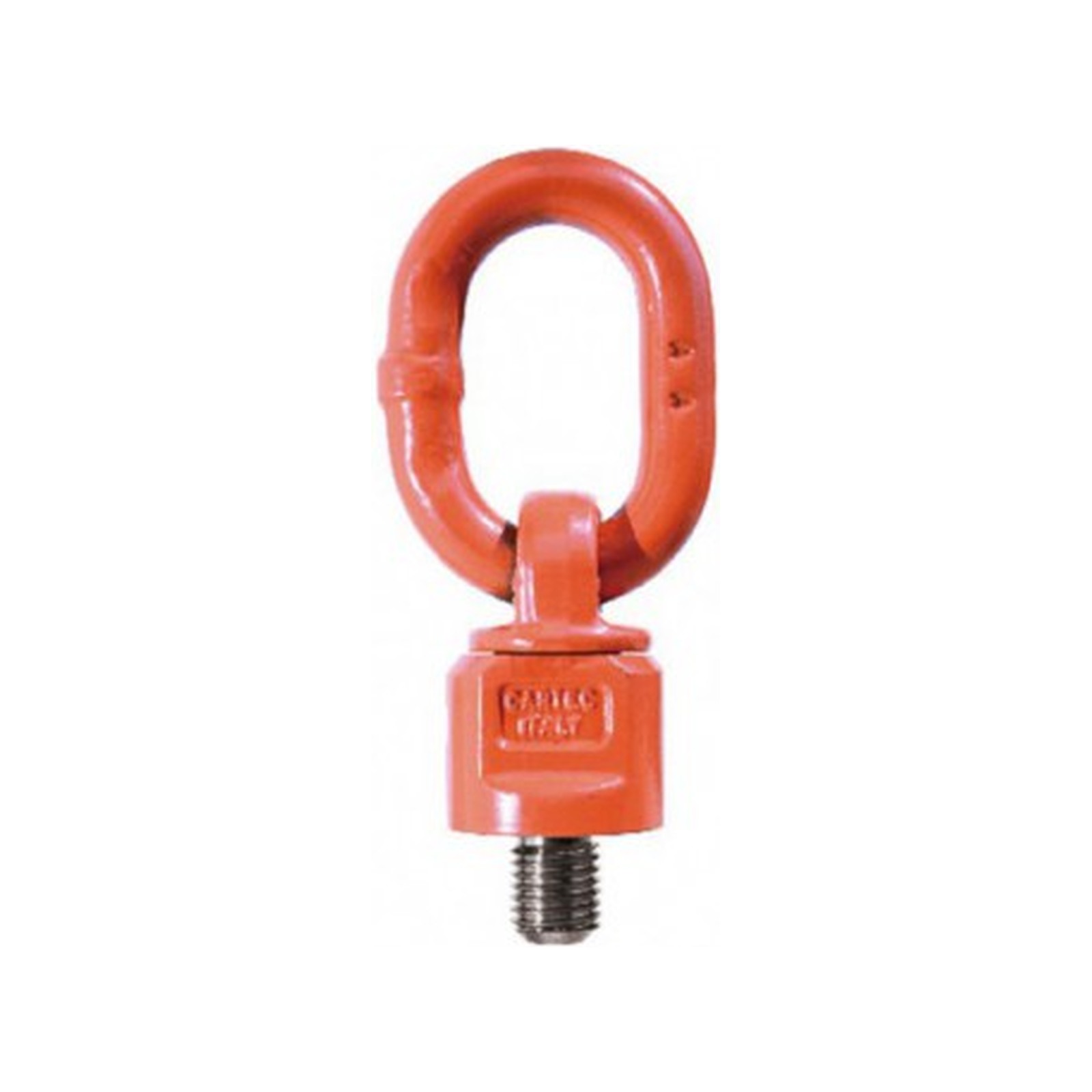

Anneau de levage articulé M45x60 CMU 12,5 T LEVAC 50-800XH
Référence : L02350800XH
Découvrez Anneau de levage articulé M45x60 CMU 12,5 T LEVAC 50-800XH disponible à l'achat
- Capacité maximale de levage de 12 500 kg
- Rotation à 360° et basculement à 180° sous charge
- Conforme aux normes GS-OA 1504 et EN 1677
- Fabriqué en acier grade-100 pour une haute résistance
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Anneau de levage articulé à émerillon de grade 100, conçu pour le levage, l’arrimage et la manutention de charges lourdes.
Cet anneau est généralement utilisé pour tourner ou basculer de lourdes charges.
Il est orientable sous charge, avec un auto-alignement basculant à 180° et une rotation à 360°, facilitée par un assemblage avec des billes.
Le coefficient de sécurité est de 1/4 dans toutes les directions de charge.
Ce produit est conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677, garantissant sa conformité et sa fiabilité.
Les caractéristiques techniques principales de la référence 50-800XH sont :
- Matière dominante en acier grade-100, assurant une grande résistance.
- Diamètre de filetage de 45 mm.
- Capacité maximale d’utilisation (CMU) de 12 500 kg.
Les dimensions spécifiques liées au filetage M45 sont :
- Longueur L de 60 mm.
- Dimensions A x C de 50 x 90 mm.
- Largeur B de 23 mm.
- Hauteur E de 86 mm.
- Hauteur totale H de 200 mm.
- Largeur F de 80 mm.
- Diamètre D1 de 90 mm.
- Poids de l’anneau de 5,20 kg.
L’anneau de levage est adapté aux charges soumises à différents types de levage : un brin à 90°, deux brins à 90°, ou un brin vertical, avec des CMU variables selon ces configurations.
Ce produit est conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
Il est recommandé pour toute application nécessitant un levage sécurisé et une orientation facile de charges lourdes, notamment dans les secteurs industriels et de la manutention.
Ce produit est fabriqué en acier grade-100, garantissant une grande résistance, et certifié conforme aux normes GS-OA 1504 et EN 1677 ainsi qu’à la directive européenne 2006/42/CE relative aux équipements de levage.
La référence 50-800XH présente un diamètre de filetage M45 de 45 mm avec une longueur de filetage de 60 mm. Ses dimensions sont les suivantes : 50 x 90 mm (A x C), largeur B de 23 mm, hauteur E de 86 mm, hauteur totale H de 200 mm, largeur F de 80 mm, diamètre D1 de 90 mm. L’anneau pèse 5,20 kg.
Sa capacité maximale d’utilisation (CMU) est de 12 500 kg. Il est adapté aux levages avec un brin à 90°, deux brins à 90° ou un brin vertical, avec des CMU variables selon ces configurations.
Cet anneau est recommandé pour les applications industrielles et de manutention nécessitant un levage sécurisé et une orientation facile des charges lourdes.
- matière dominante : acier grade-100
- diamètre filetage (mm) : 45
- cmu (kg) : 12500
- longueur filetage L (mm) : 60
- dimensions A x C (mm) : 50 x 90
- largeur B (mm) : 23
- hauteur E (mm) : 86
- hauteur totale H (mm) : 200
- largeur F (mm) : 80
- diamètre D1 (mm) : 90
- poids (kg) : 5,20
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale de levage de cet anneau articulé ?
La capacité maximale d’utilisation (CMU) de cet anneau de levage articulé est de 12 500 kg. Cette valeur varie selon le type de levage : un brin à 90°, deux brins à 90° ou un brin vertical, avec des CMU spécifiques pour chaque configuration.
Quelles sont les dimensions principales de l’anneau de levage M45x60 ?
Le filetage a un diamètre de 45 mm et une longueur de 60 mm. Les dimensions de l’anneau sont : 50 x 90 mm (A x C), largeur B de 23 mm, hauteur E de 86 mm, hauteur totale H de 200 mm, largeur F de 80 mm, et diamètre D1 de 90 mm. Le poids total est de 5,20 kg.
Comment fonctionne l’orientation de l’anneau sous charge ?
L’anneau est orientable sous charge avec un auto-alignement basculant à 180° et une rotation à 360°, grâce à un assemblage avec des billes. Cela facilite le tournage ou le basculement des charges lourdes lors de la manutention.
Ce produit est-il conforme aux normes de sécurité et de levage ?
Oui, cet anneau de levage est conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677. Il est également conforme à la directive européenne 2006/42/CE relative aux équipements de levage, garantissant sa fiabilité et sa sécurité d’utilisation.
En quoi la matière utilisée influence-t-elle la résistance de l’anneau ?
L’anneau est fabriqué en acier grade-100, une matière dominante qui assure une grande résistance mécanique nécessaire pour le levage de charges lourdes jusqu’à 12,5 tonnes.
