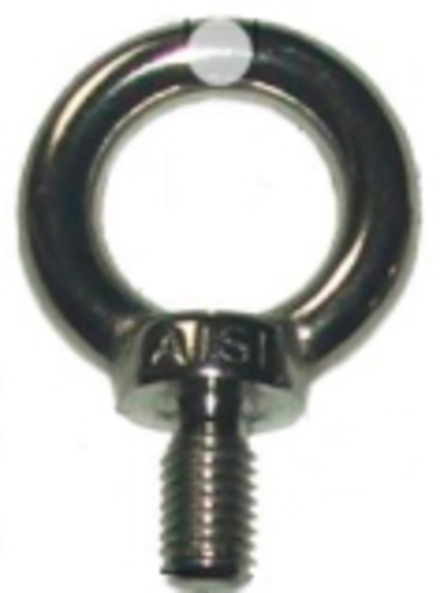

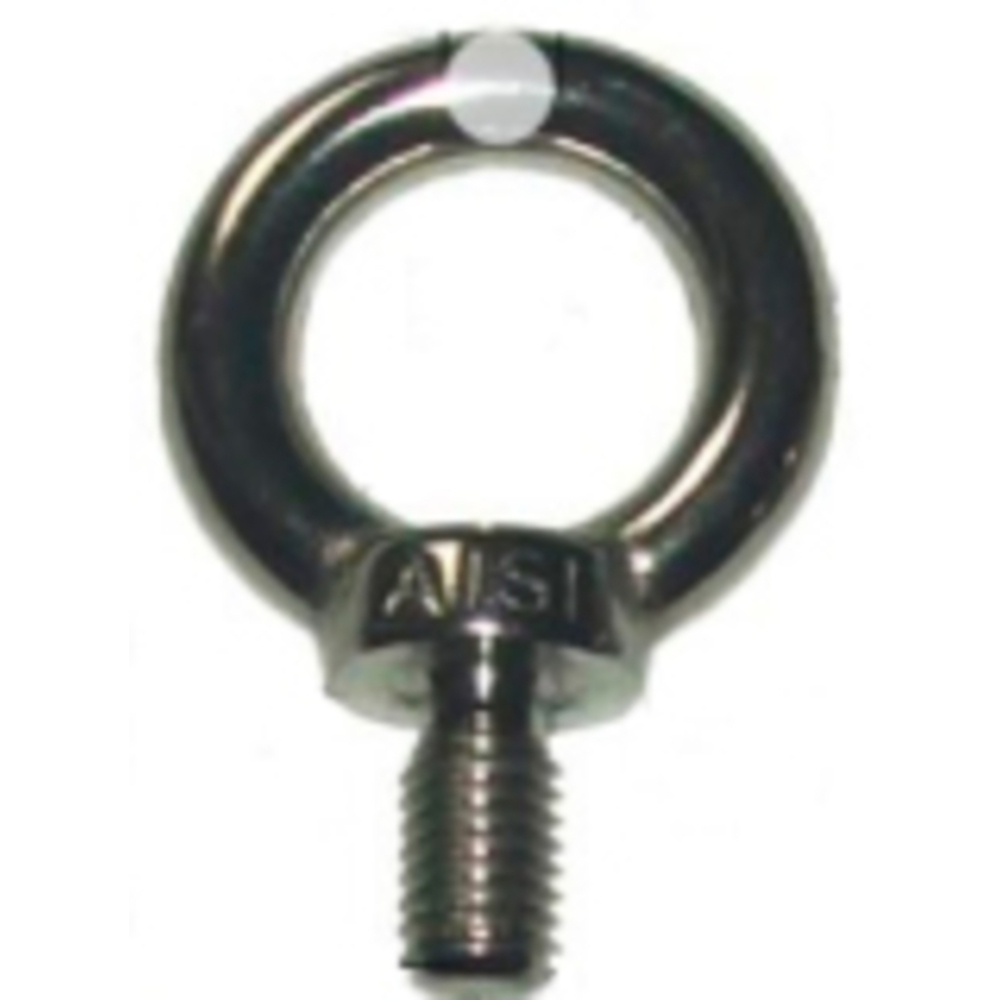

ANNEAU DE LEVAGE D.14 MM MALE CORPS M16 DIN 580 CMU 490 KG COEF.1/5 LEVAC - 5025OGN
Référence : L0235025OGN
Découvrez ANNEAU DE LEVAGE D.14 MM MALE CORPS M16 DIN 580 CMU 490 KG COEF.1/5 LEVAC - 5025OGN disponible à l'achat
- Diamètre 14 mm avec filetage mâle M16
- Capacité maximale d'utilisation 490 kg
- Conforme à la norme DIN 580
- Coefficient de sécurité 1/5 pour une fiabilité optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L'anneau de levage LEVAC, diamètre 14 mm avec filetage mâle M16 conforme à la norme DIN 580, offre une capacité maximale d'utilisation (CMU) de 490 kg. Conçu pour assurer une sécurité optimale, il intègre un coefficient de sécurité de 1/5. Ce dispositif robuste et fiable facilite les opérations de levage en garantissant une fixation solide et durable.
Caractéristiques principales :
- Diamètre du corps : 14 mm
- Filetage mâle : M16
- Capacité maximale d'utilisation (CMU) : 490 kg à 45° (valeur verticale 600 kg)
- Matériaux : acier zingué, acier inox ou acier noir
- Poids : environ 0,27 kg pour la version acier zingué mâle 14 mm
Dimensions (pour diamètre 14 mm) :
- B (largeur extérieure) : 54 mm
- C (largeur intérieure) : 30 mm
- D (diamètre intérieur de l’anneau) : 35 mm
- F (épaisseur de l’anneau) : 15 mm
- H (hauteur totale) : 62 mm
- L (longueur du filetage) : 25 mm
Performances :
- CMU verticale : 600 kg
- CMU à 45° : 490 kg
Usages et applications :
L’anneau de levage mâle est utilisé pour la fixation et le levage de charges lourdes dans les secteurs industriels, de la manutention, du levage et de l’arrimage. Il garantit une fixation solide et sécurisée grâce à son filetage conforme aux normes ISO.
Conditions d’utilisation et recommandations :
- Respecter les CMU indiquées selon l’angle de levage (vertical ou 45°)
- Vérifier l’état de l’anneau avant chaque utilisation
- Ne pas dépasser la charge maximale recommandée
- Utiliser uniquement avec des équipements compatibles selon la norme DIN 580
Avantages produit :
- Construction robuste en acier traité (zingué, inox ou noir)
- Coefficient de sécurité élevé (1/5)
- Conformité aux normes DIN 580 et directive CE
- Large gamme de diamètres et filetage ISO pour s’adapter à diverses applications
Conditionnement et stockage :
- Stocker dans un endroit sec à l’abri de la corrosion
- Protéger contre les chocs et déformations
- Maintenir propre et lubrifié si nécessaire pour éviter le grippage du filetage
Cette fiche produit présente un anneau de levage fiable, conforme aux normes européennes, adapté aux exigences de sécurité des opérations de levage industriel.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les capacités maximales d’utilisation de cet anneau de levage selon l’angle de traction ?
L’anneau de levage mâle LEVAC 5025 offre une CMU verticale de 600 kg et une CMU à 45° de 490 kg. Ces valeurs doivent être strictement respectées pour garantir la sécurité lors des opérations de levage.
Quels matériaux sont disponibles pour cet anneau de levage et quelles sont leurs caractéristiques ?
Ce modèle est fabriqué en acier zingué, acier inox ou acier noir. Ces matériaux assurent une robustesse adaptée aux contraintes de levage et une bonne résistance à la corrosion selon le type choisi.
Comment ce produit garantit-il la sécurité lors des opérations de levage ?
L’anneau est conforme à la norme DIN 580 et bénéficie d’un coefficient de sécurité de 1/5. Il est également certifié CE conformément à la directive 2006/42/CE, assurant une utilisation sécurisée en milieu professionnel.
Quelles sont les dimensions clés de cet anneau de levage mâle ?
Pour le diamètre de corps 14 mm, les dimensions principales sont : largeur extérieure 54 mm, largeur intérieure 30 mm, diamètre intérieur de l’anneau 35 mm, épaisseur de l’anneau 15 mm, hauteur totale 62 mm et longueur du filetage 25 mm.
Quelles précautions d’usage doivent être respectées pour ce produit ?
Il est impératif de vérifier l’état de l’anneau avant chaque utilisation, de ne pas dépasser la charge maximale recommandée et d’utiliser uniquement des équipements compatibles selon la norme DIN 580 pour garantir la sécurité et la durabilité.
