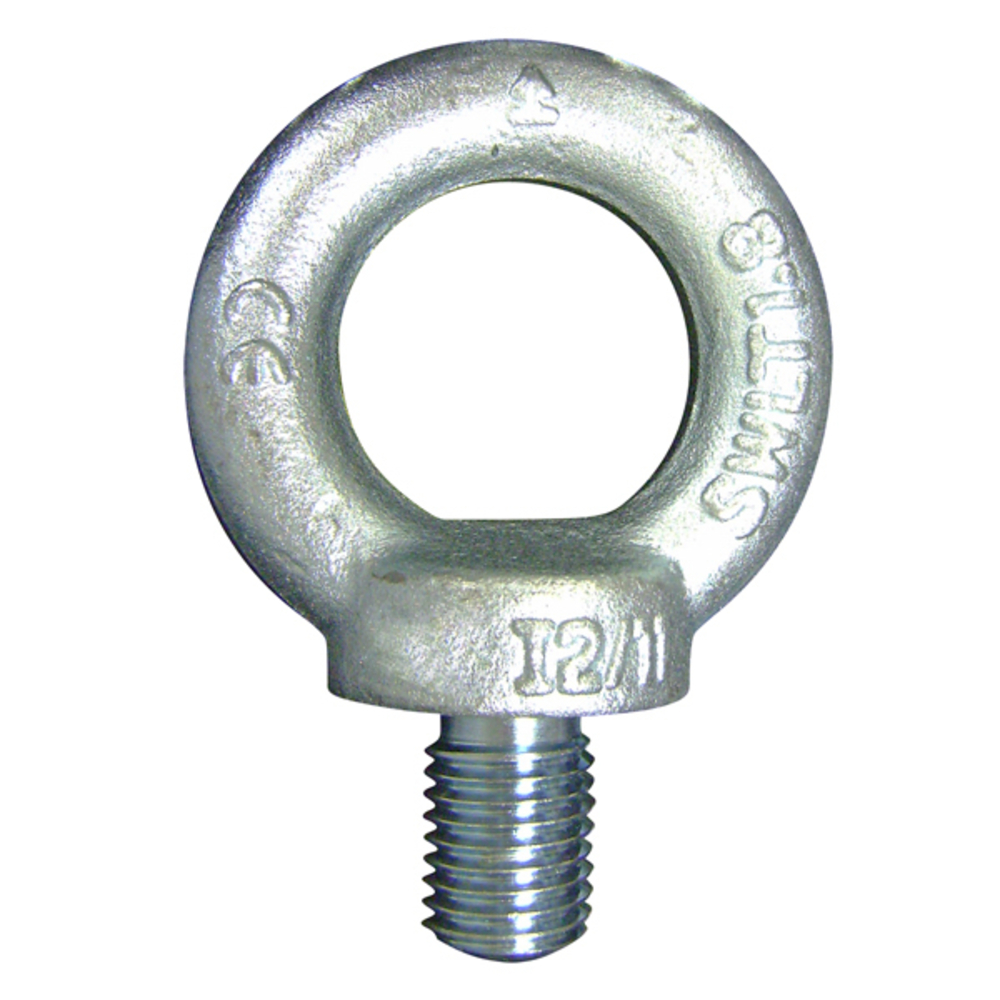

ANNEAU DE LEVAGE D.18 MM MALE CORPS M20 DIN 580 CMU 850 KG LEVAC - 5025GGN

L’anneau de levage LEVAC D.18 mm mâle corps M20 conforme à la norme DIN 580 offre une capacité maximale d’utilisation (CMU) de 850 kg. Conçu pour assurer une fixation sécurisée lors des opérations de levage, cet anneau robuste garantit fiabilité et durabilité. Son diamètre de 18 mm et son filetage M20 facilitent une installation précise et stable.

L’anneau de levage mâle LEVAC conforme à la norme DIN 580 est conçu pour assurer une fixation sécurisée lors des opérations de levage. Ce modèle, référence 5025, est disponible en acier zingué, inox ou noir, avec un filetage M20 et un diamètre de 18 mm. Sa capacité maximale d’utilisation (CMU) est de 850 kg à un angle de levage de 45°.

Caractéristiques techniques principales :
- Diamètre de la tige filetée : M20
- Diamètre de l’anneau : 18 mm
- CMU verticale : 850 kg
- CMU à 45° : 600 kg (code GN pour acier zingué)
- Matériaux : acier zingué, acier inox ou acier noir
- Poids : environ 0,24 kg pour la version zinguée mâle en diamètre 18 mm
- Filetage ISO avec coefficient de sécurité 1/5

Dimensions principales (en mm) pour le modèle 18 mm mâle zingué :
- B (largeur de l’anneau) : 63
- C (largeur de la base) : 35
- D (diamètre intérieur de l’anneau) : 35
- F (épaisseur de l’anneau) : 14
- H (hauteur totale) : 62
- L (longueur filetée) : 27

Fonctionnement et usages :
L’anneau de levage mâle est destiné à être vissé sur des équipements ou structures compatibles avec un filetage M20. Il permet de fixer solidement des charges pour les opérations de levage, arrimage et manutention. Sa conception robuste en acier garantit une grande fiabilité et durabilité, même dans des conditions d’utilisation exigeantes.

Normes et certifications :
- Conforme à la norme DIN 580
- Équipement de levage conforme à la directive 2006/42/CE
- Coefficient de sécurité 1/5

Avantages produit :
- Grande résistance mécanique assurant une sécurité optimale
- Facilité d’installation grâce au filetage ISO standardisé
- Disponibilité en différentes finitions (zingué, inox, noir) pour s’adapter aux environnements variés
- Poids léger facilitant la manipulation

Conditions d’utilisation et recommandations :
- Utiliser uniquement dans le cadre des capacités maximales indiquées
- Respecter les angles de levage pour garantir la CMU (850 kg vertical, 600 kg à 45°)
- Vérifier la compatibilité du filetage M20 avec l’équipement de fixation
- Inspecter régulièrement l’état de l’anneau pour détecter toute usure ou dommage

Conditionnement et stockage :
- Stocker dans un environnement sec pour éviter la corrosion, notamment pour les modèles zingués
- Manipuler avec soin pour préserver l’intégrité du filetage et de l’anneau

Cette fiche produit décrit un anneau de levage fiable et conforme aux standards industriels, adapté aux opérations de levage sécurisées jusqu’à 850 kg en charge verticale.
