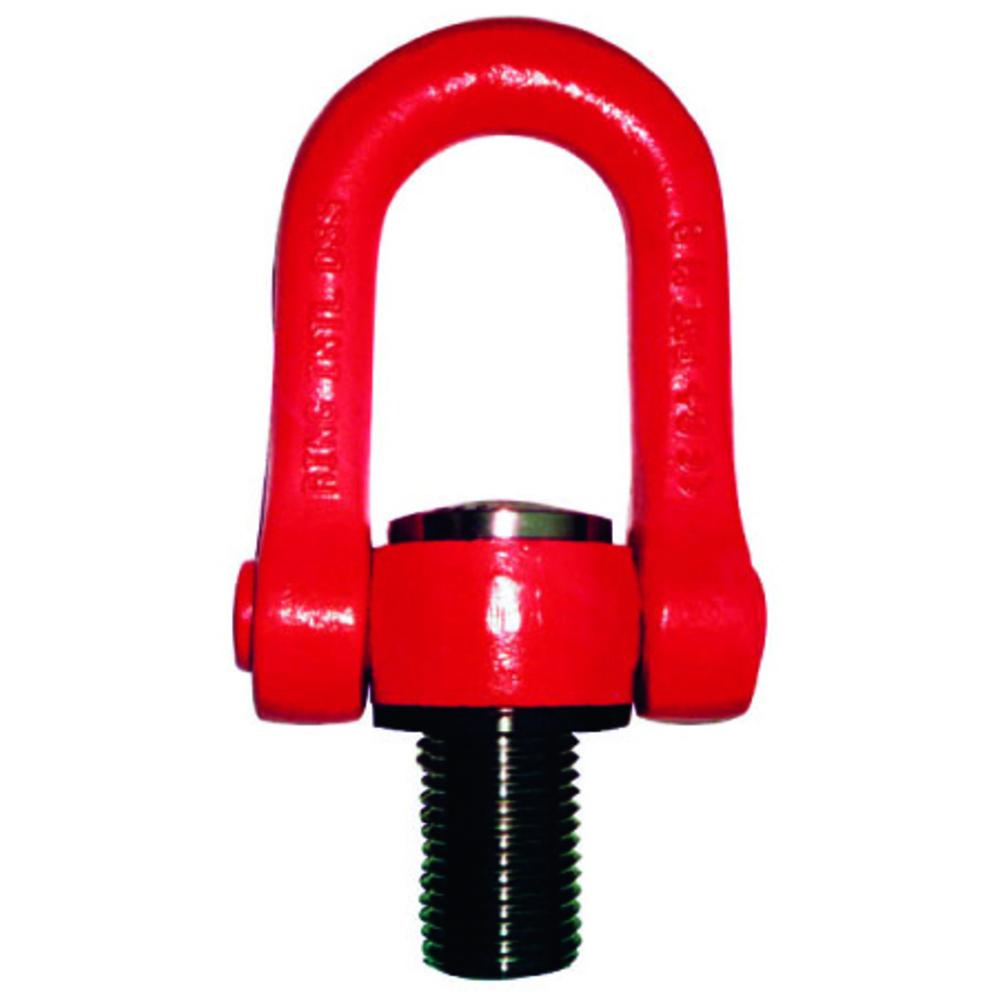

Anneau de levage m 56 articulé cmu 22 t a émerillon acier h.r. LEVAC - 5010N
Référence : L0235010N
Découvrez Anneau de levage m 56 articulé cmu 22 t a émerillon acier h.r. LEVAC - 5010N disponible à l'achat
- Acier grade-80 pour résistance aux fortes charges
- Rotation à 360° et pivotement à 180°
- Capacité de levage jusqu'à 22 000 kg
- Filetage conforme aux normes ISO
- Coefficient de sécurité optimisé selon le modèle
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Anneau de levage m 56 articulé cmu 22 t a émerillon acier h.r..
Acier haute résistance pour fortes charges
Rotation à 360° / Pivotant à 180°
Coefficient de sécurité :
- 1/5 jusqu'au M42
- 1/4 à partir du M45
Filetage ISO
Fonctionnalités et caractéristiques principales :
- Rotation à 360° et pivotement à 180°, facilitant l’orientation de la charge.
- Coefficient de sécurité de 1/5 jusqu’au diamètre M42, et 1/4 à partir de M45, conforme à la norme EN 1677-1.
- Acier haute résistance assurant une grande robustesse et durabilité.
Dimensions et poids :
- Diamètre filetage : 56 mm.
- Poids approximatif : 11,3 kg.
- Dimensions principales (en mm) : C = 123, D = 91, L1 = 78, G = 45, L = 182.
Performances :
- CMU 1 brin à 90° : 22 000 kg.
- CMU 1 brin vertical : 25 000 kg.
- CMU 2 brins à 90° : 25 000 kg.
Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
- Certifié selon les normes EN 1677-1.
Avantages produit :
- Conçu pour des charges lourdes avec un haut niveau de sécurité.
- Pivotement et rotation pour une manipulation et un positionnement aisés.
- Filetage ISO standardisé pour compatibilité avec divers équipements.
Conditions d’utilisation et recommandations :
- Utiliser dans le respect des coefficients de sécurité indiqués.
- Vérifier la compatibilité avec les équipements de levage utilisés.
- Respecter les tolérances dimensionnelles pour garantir la sécurité.
Conditionnement et stockage :
- Stocker dans un environnement sec pour éviter la corrosion.
- Manipuler avec précaution pour préserver l’intégrité de l’acier haute résistance.
Cette fiche produit permet de garantir une utilisation sûre et efficace de l’anneau de levage articulé à émerillon, répondant aux exigences des opérations de levage de fortes charges.
Matière dominante: acier grade-80
Diamètre filetage (mm): 56
CMU (kg): 22000
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités maximales de levage de cet anneau articulé ?
L’anneau de levage articulé supporte une charge maximale d’utilisation (CMU) de 22 tonnes en levage 1 brin à 90°, et jusqu’à 25 tonnes en levage vertical ou 2 brins à 90°. Ces valeurs sont conformes aux coefficients de sécurité indiqués selon le diamètre du filetage.
Comment fonctionne la rotation et le pivotement de cet anneau de levage ?
Ce modèle offre une rotation à 360° et un pivotement à 180°, permettant une orientation aisée de la charge sans contraintes mécaniques excessives. Cette articulation facilite le positionnement précis lors des opérations de levage.
Quels sont les critères de sécurité appliqués à cet anneau de levage ?
L’anneau est fabriqué en acier haute résistance grade 80 avec un coefficient de sécurité de 1/5 jusqu’au filetage M42 et de 1/4 à partir du M45, conformément à la norme EN 1677-1. Il respecte également la directive européenne 2006/42/CE relative aux équipements de levage.
Quelle est la compatibilité de ce produit avec les équipements existants ?
Le filetage de diamètre 56 mm est conforme aux normes ISO, assurant une compatibilité standard avec divers équipements de levage. Il convient de vérifier la correspondance des tolérances dimensionnelles pour garantir la sécurité d’utilisation.
Quelles sont les dimensions et le poids de cet anneau de levage ?
Le filetage mesure 56 mm de diamètre, avec des dimensions principales C = 123 mm, D = 91 mm, L1 = 78 mm, G = 45 mm et L = 182 mm. Le poids approximatif est de 11,3 kg, ce qui doit être pris en compte dans la planification des opérations.
