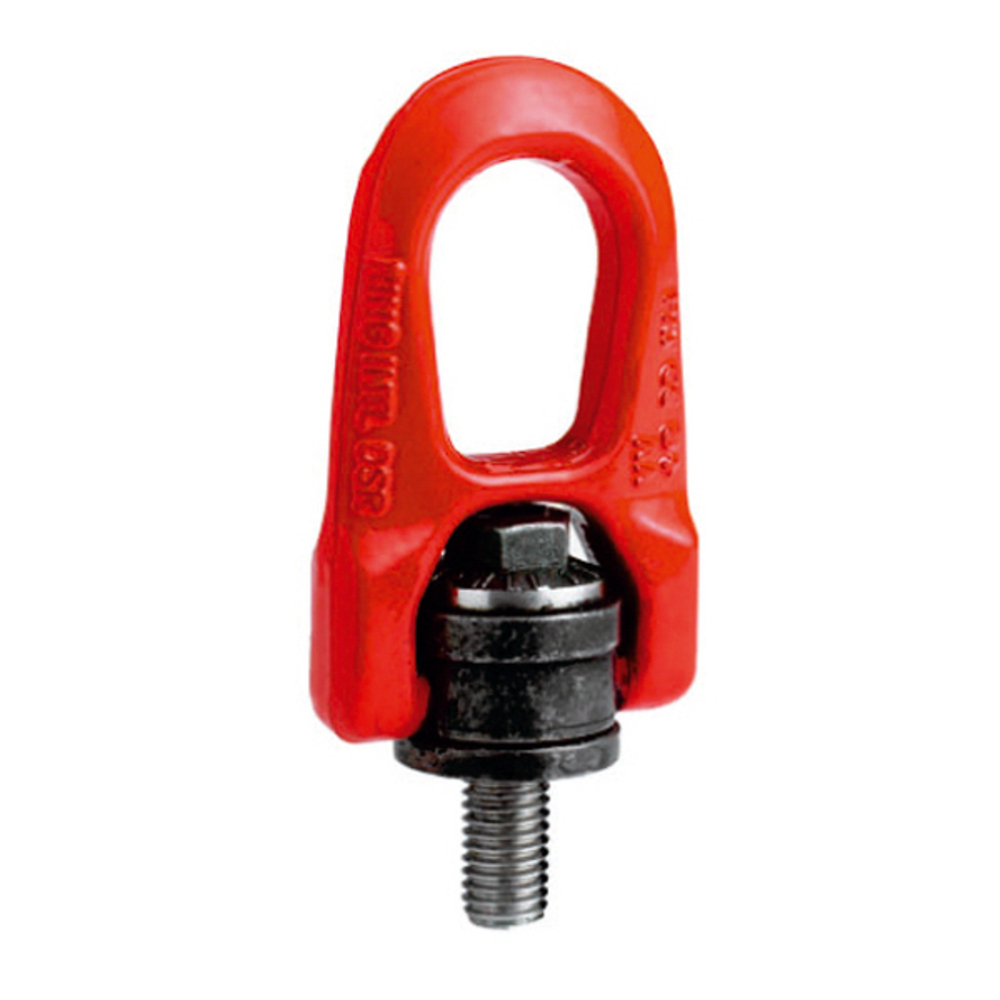

ANNEAU DE LEVAGE M10 ARTICULÉ CMU 0,7 T A ÉMERILLON ACIER H.R. LEVAC - 5011B
Référence : L0235011B
Découvrez ANNEAU DE LEVAGE M10 ARTICULÉ CMU 0,7 T A ÉMERILLON ACIER H.R. LEVAC - 5011B disponible à l'achat
- Capacité maximale de levage 0,7 tonne
- Acier haute résistance pour une grande durabilité
- Émerillon intégré pour faciliter la rotation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’anneau de levage M10 articulé LEVAC, en acier haute résistance, offre une capacité maximale d’utilisation (CMU) de 0,7 tonne. Doté d’un émerillon, il facilite les manipulations en rotation tout en assurant une sécurité optimale lors des opérations de levage. Sa conception robuste garantit durabilité et fiabilité pour vos applications industrielles exigeantes.
Description et fonctionnement :
- Anneau de levage articulé à émerillon HR « COMPACT » garantissant une répartition homogène de la charge.
- Double articulation pour un alignement parfait de l’élingue dans toutes les directions.
- Rotation complète à 360° et pivotement à 180° pour une grande liberté de mouvement.
Caractéristiques techniques (référence 5009, tableau extrait de la fiche produit) :
- Filetage M10
- Dimensions principales :
- Longueur (L) : 17 mm
- Hauteur (A) : 31,5 mm
- Largeur (B) : 32 mm
- Passage (C x H) : 40 x 29 mm
- Diamètre axe (D) : 11 mm
- Largeur axe (E) : 54 mm
- Épaisseur (F) : 9 mm
- Largeur intérieure (G) : 30 mm
- Poids : 0,32 kg
Performances :
- CMU 1 brin à 90° : 600 kg
- CMU 1 brin vertical : 1000 kg
- CMU 2 brins à 90° : 1200 kg
Normes et certifications :
- Conforme à la norme EN 1677-1
- Équipement de levage conforme à la directive 2006/42/CE
Avantages produit :
- Construction robuste en acier haute résistance pour une durabilité et une fiabilité accrues.
- Émerillon intégré pour éviter la torsion des charges.
- Coefficient de sécurité 1/5 garantissant une utilisation sécurisée.
- Permet une manipulation aisée grâce à sa double articulation et sa rotation complète.
Conditions d’utilisation et recommandations :
- Utiliser conformément aux normes de sécurité en vigueur.
- Veiller à l’alignement correct de l’élingue pour optimiser la répartition des charges.
- Vérifier régulièrement l’état de l’anneau et de l’émerillon avant chaque utilisation.
Conditionnement et stockage :
- Stocker dans un endroit sec et à l’abri de la corrosion.
- Manipuler avec précaution pour éviter tout choc pouvant affecter la structure.
En option, un modèle avec centrage (réf. 5012) est disponible, offrant une résistance accrue lorsque l’anneau est fixé latéralement, grâce à un ajout de matière à la base de l’axe.
Cette fiche produit garantit un équipement fiable et performant pour les opérations de levage nécessitant mobilité et sécurité.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités maximales d’utilisation (CMU) de cet anneau de levage M10 articulé ?
La CMU varie selon la position de l’élingue : 600 kg pour un brin à 90°, 1000 kg pour un brin vertical, et 1200 kg pour deux brins à 90°. Ces valeurs garantissent une utilisation sécurisée dans le respect des normes en vigueur.
Comment l’émerillon intégré améliore-t-il la manipulation des charges ?
L’émerillon permet une rotation à 360° et une articulation à 180°, évitant la torsion des charges et facilitant l’alignement parfait de l’élingue dans toutes les directions. Cela assure une répartition homogène de la charge et une manipulation aisée.
Quelles normes et certifications garantissent la sécurité de cet anneau de levage ?
Ce produit est conforme à la norme EN 1677-1 et à la directive européenne 2006/42/CE relative aux équipements de levage, assurant un niveau de sécurité conforme aux exigences industrielles.
Quels sont les éléments techniques clés à prendre en compte pour choisir cet anneau de levage ?
Il faut considérer le filetage M10, la capacité de charge adaptée à vos besoins, ainsi que la double articulation pour un alignement optimal. La construction en acier haute résistance garantit la durabilité et la robustesse nécessaires.
Dans quels contextes professionnels cet anneau de levage articulé est-il le plus adapté ?
Il convient aux opérations industrielles exigeantes nécessitant une manipulation sécurisée et une grande liberté de mouvement des charges, notamment grâce à son émerillon et sa double articulation permettant une rotation complète et un pivotement important.
