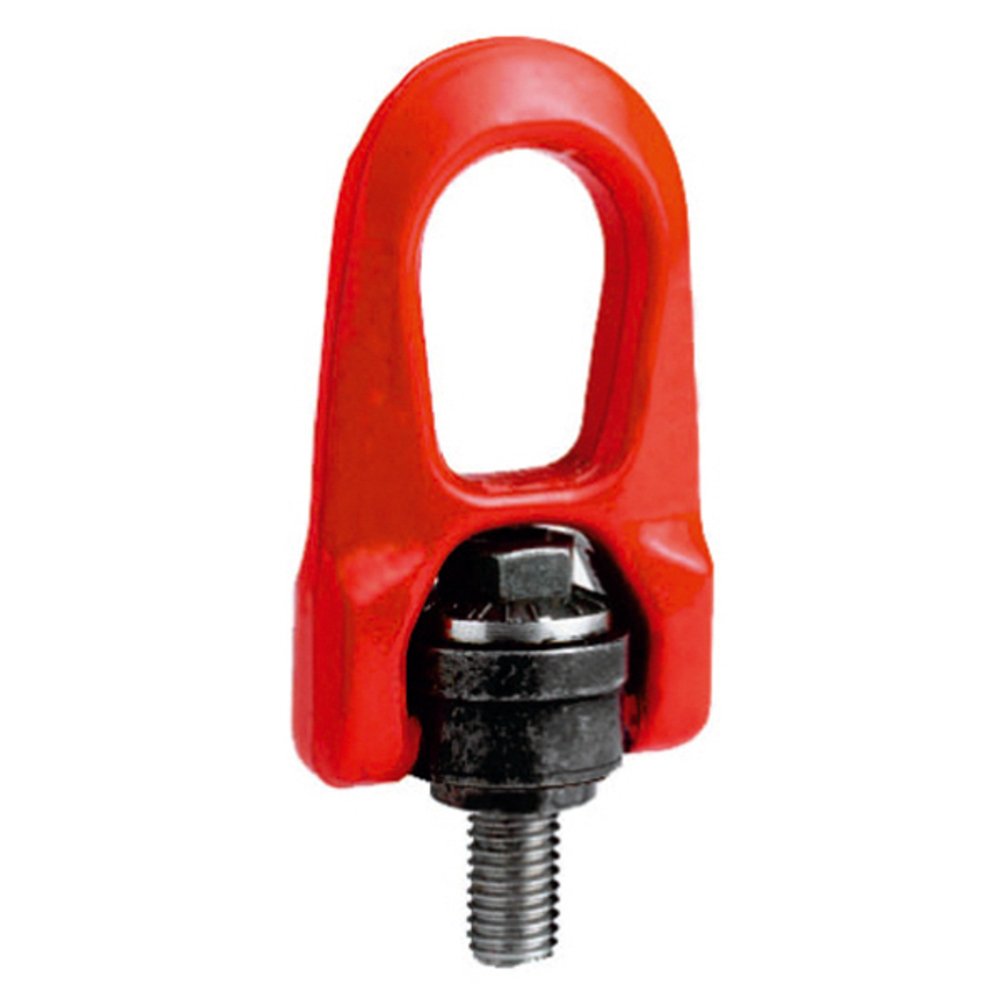

ANNEAU DE LEVAGE M10 ARTICULÉ CMU 0,8 T A ÉMERILLON ACIER H.R. LEVAC - 5012B

L’anneau de levage M10 articulé LEVAC, avec une capacité maximale d’utilisation (CMU) de 0,8 tonne, est conçu en acier haute résistance pour garantir robustesse et sécurité. Son émerillon intégré permet une rotation fluide, facilitant les manipulations et réduisant les contraintes sur les points de levage. Idéal pour des opérations de levage précises et fiables.

L’anneau de levage M10 articulé LEVAC, référence 5012B, est conçu en acier haute résistance (HR) pour une robustesse et une sécurité optimales. Il dispose d’un émerillon intégré permettant une rotation à 360° et une articulation à 180°, garantissant une parfaite répartition homogène de la charge et une grande liberté de mouvement lors des opérations de levage.

Caractéristiques principales :
- Capacité maximale d’utilisation (CMU) : 0,8 tonne en 1 brin vertical.
- Coefficient de sécurité : 1/5.
- Rotation à 360° et pivotement à 180°, facilitant les manipulations et réduisant les contraintes sur les points de levage.
- Double articulation pour un alignement parfait de l’élingue dans toutes les directions.
- Conforme à la norme EN 1677-1.
- Équipement de levage conforme à la directive 2006/42/CE.

Dimensions et poids (référence 5009 pour M10) :
- Filetage (Fi) : M10.
- Longueur (L) : 17 mm.
- Largeur (A) : 31,5 mm.
- Largeur (B) : 32 mm.
- Hauteur (C x H) : 40 x 29 mm.
- Diamètre (D) : 11 mm.
- Épaisseur (E) : 54 mm.
- Épaisseur (F) : 9 mm.
- Dimension (G) : 30 mm.
- Clé de serrage : 17 mm.
- Poids : 0,32 kg.

Performances CMU selon position du brin (référence 5009) :
- 1 brin à 90° : 600 kg.
- 1 brin vertical : 800 kg.
- 2 brins à 90° : 1400 kg.

Options disponibles :
- Modèle avec centrage (réf. 5012) pour une résistance accrue lorsque l’anneau est fixé latéralement, grâce à un épaulement à la base de l’axe.

Usages et applications :
Cet anneau de levage est idéal pour des opérations de levage précises et fiables, notamment dans les secteurs de la manutention, de l’arrimage et de la sécurité antichute. Sa conception articulée avec émerillon assure une grande flexibilité et sécurité dans toutes les directions de traction.

Conditions d’utilisation et recommandations :
- Respecter le coefficient de sécurité 1/5.
- Utiliser dans le cadre des normes EN 1677-1.
- Vérifier la compatibilité avec les charges et les configurations de levage spécifiques.
- S’assurer que l’anneau est parfaitement aligné avec la charge grâce à la double articulation.

Avantages produit :
- Grande robustesse grâce à l’acier haute résistance.
- Rotation fluide et articulation large pour réduire les contraintes sur les points de levage.
- Adaptabilité avec option centrage pour une résistance renforcée.
- Conforme aux normes européennes garantissant sécurité et fiabilité.

Conditionnement, stockage et conservation :
- Stocker dans un endroit sec et à l’abri de la corrosion.
- Contrôler régulièrement l’état de l’anneau avant chaque utilisation.

Cette fiche produit offre un équipement de levage compact, polyvalent et sécurisé, conçu pour optimiser la manipulation des charges tout en assurant la sécurité des opérateurs.
