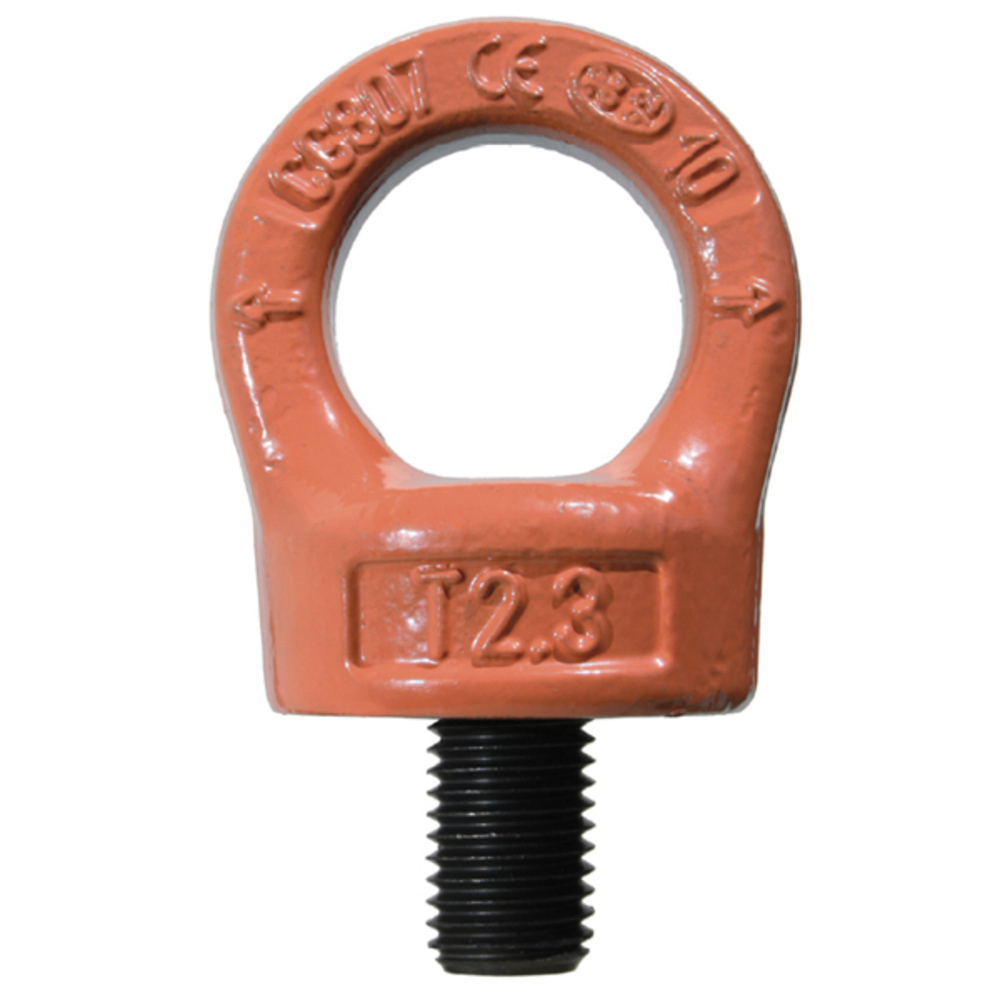

ANNEAU DE LEVAGE M10 CMU 0,4 T ÉMERILLON AVEC CLÉ GRADE100 LEVAC - 50-807B
Référence : L02350807B
Découvrez ANNEAU DE LEVAGE M10 CMU 0,4 T ÉMERILLON AVEC CLÉ GRADE100 LEVAC - 50-807B disponible à l'achat
- Matière dominante: acier grade-100
- Diamètre filetage: 10 mm
- CMU: 400 kg
- Orientable à 360°
- Vis imperdable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Anneau de levage m10 cmu 0,4 t émerillon avec clé grade-100.
Anneau de levage orientable MÂLE à émerillon
Point d’ancrage destiné au levage des charges
GRADE 100 - Norme EN 1677
- Vis imperdable
- Orientable à 360°
- Coefficient de sécurité 1/4 dans toutes les directions de charge
- Conçu, testé, certifié selon normes GM-MO 1504 et EN 1677
Caractéristiques principales :
- Coefficient de sécurité 1/4 dans toutes les directions de charge.
- Orientable à 360° grâce à un système auto-bloquant intégré.
- Vis imperdable assurant une fixation fiable.
- Utilisation avec goujons et/ou tiges filetées.
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
Caractéristiques techniques détaillées pour le modèle M10 :
- Diamètre de filetage : 10 mm.
- Charge Maximale d’Utilisation (CMU) : 400 kg pour 1 brin à 90°.
- Dimensions principales (en mm) : A = 44,5, B = 8, C = 11, D = 34, E = 56, F = 70, G = 90, K = 154, L = 43.
- Poids : 0,46 kg.
- Matière dominante : acier grade 100.
Performances et usage :
- Adapté pour le levage sécurisé de charges avec possibilité d’orientation complète autour de l’axe.
- Coefficient de sécurité maintenu quel que soit l’angle de traction.
- Écrou imperdable et vissage à l’aide d’une clé polygonale pour une installation sûre.
Avantages produit :
- Grande flexibilité d’utilisation grâce à l’orientation à 360°.
- Haute résistance mécanique assurée par la qualité du grade 100.
- Sécurité renforcée par la conception conforme aux normes européennes.
Conditions d’utilisation et recommandations :
- Utiliser uniquement dans les limites de charge indiquées.
- Vérifier l’état de l’anneau avant chaque utilisation.
- Utiliser avec des équipements compatibles et conformes aux normes en vigueur.
Conditionnement, stockage et conservation :
- Stocker dans un endroit sec, à l’abri de l’humidité et des agents corrosifs.
- Manipuler avec précaution pour éviter les chocs susceptibles d’endommager le produit.
Cette fiche produit garantit un équipement fiable et performant pour les opérations de levage nécessitant sécurité et maniabilité.
Matière dominante: acier grade-100
Diamètre filetage (mm): 10
CMU (kg): 400
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les normes et certifications respectées par cet anneau de levage ?
L’anneau de levage est conçu, testé et certifié selon les normes GS-OA 1504, EN 1677 et GM-MO 1504. Il est conforme à la directive européenne 2006/42/CE relative aux équipements de levage, garantissant ainsi un niveau de sécurité adapté aux usages professionnels.
Quel est le coefficient de sécurité de cet anneau de levage et comment s’applique-t-il ?
Le coefficient de sécurité est de 1/4 dans toutes les directions de charge, ce qui signifie que le produit peut supporter une charge quatre fois supérieure à la Charge Maximale d’Utilisation (CMU) indiquée, assurant une marge de sécurité importante quel que soit l’angle de traction.
Comment fonctionne le système d’orientation de cet anneau de levage ?
L’anneau est orientable à 360° grâce à un système auto-bloquant intégré. Cette fonctionnalité permet une grande flexibilité d’utilisation en adaptant l’orientation du point d’ancrage selon la direction de la charge à lever.
Quels sont les éléments techniques garantissant la sécurité de la fixation ?
La fixation se fait par une vis imperdable, vissée à l’aide d’une clé polygonale, ce qui assure une installation fiable et sécurisée. L’anneau est destiné à être utilisé avec des goujons et/ou tiges filetées compatibles.
Quelle est la capacité de charge maximale de cet anneau et quelles sont ses dimensions principales ?
Pour le modèle M10, la Charge Maximale d’Utilisation (CMU) est de 400 kg pour un brin à 90°. Les dimensions principales sont : A = 44,5 mm, B = 8 mm, C = 11 mm, D = 34 mm, E = 56 mm, F = 70 mm, G = 90 mm, K = 154 mm, L = 43 mm, avec un poids de 0,46 kg.
