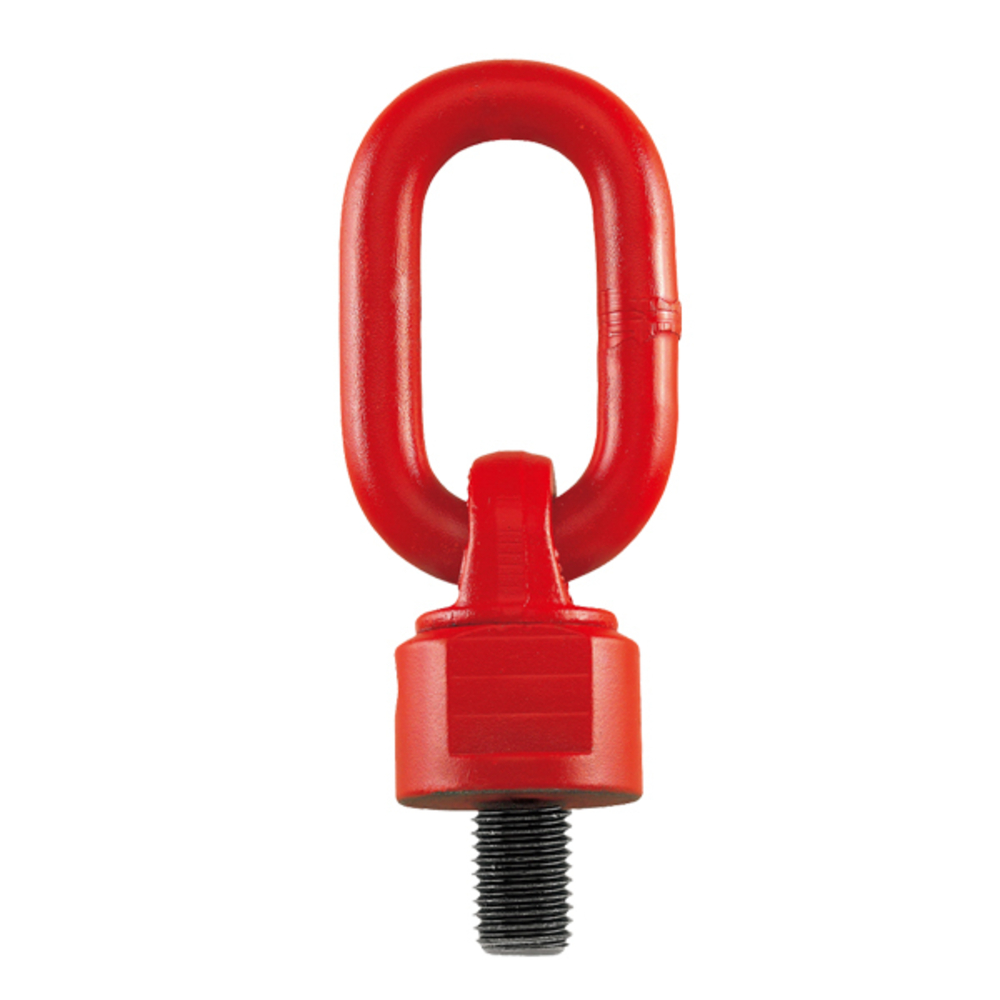

ANNEAU DE LEVAGE M10x18 ARTICULÉ CMU 300 KG A ÉMERILLON GRADE80 LEVAC - 50-800A
Référence : L02350800A
Découvrez ANNEAU DE LEVAGE M10x18 ARTICULÉ CMU 300 KG A ÉMERILLON GRADE80 LEVAC - 50-800A disponible à l'achat
- Matière dominante: acier grade-80
- CMU (kg): 300
- Orientable à 360°
- Coefficient de sécurité 1/4
- Certifié selon normes GM-MO 1504 & EN 1677
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Anneau de levage m10x18 articulé cmu 300 kg a émerillon grade-80.
Anneau de levage articulé à émérillon
GRADE 80
Généralement utilisé pour tourner ou basculer de lourdes charges ; orientable sous charge
- Coefficient de sécurité 1/4 dans toutes les directions de charge
- Conçu, testé, certifié selon normes GM-MO 1504 et EN 1677
- Assemblé avec des billes afin de faciliter l’orientation de la charge
Anneau à auto-alignement basculant à 180° / Orientable à 360°
Description et usages :
- Anneau à auto-alignement basculant jusqu’à 180° et orientable à 360°, facilitant la manipulation et le positionnement des charges.
- Généralement utilisé pour tourner ou basculer des charges lourdes.
- Assemblé avec des billes pour faciliter l’orientation de la charge.
- Coefficient de sécurité 1/4 dans toutes les directions de charge.
- Conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677.
Caractéristiques techniques :
- Matière dominante : acier Grade 80.
- Filetage diamètre M10 (exemple du modèle M10x18).
- Capacité de charge maximale (CMU) varie selon le diamètre du filetage et le type de levage :
- Exemple pour M10 : CMU 300 kg à 90° (1 brin), 600 kg à 90° (2 brins), 400 kg en vertical (1 brin).
- Dimensions variables selon les modèles (voir tableau de dimensions détaillées) avec poids allant de 0,48 kg (M10) à 10 kg (M64).
- Tolérances dimensionnelles susceptibles de varier selon la production.
Performances et normes :
- Conforme aux normes EN 1677 et GS-OA 15-04.
- Certifié CE selon la directive 2006/42/CE relative aux équipements de levage.
Fonctionnement :
- Anneau articulé équipé d’un émerillon permettant un basculement jusqu’à 180° et une rotation complète à 360°, assurant une orientation optimale sous charge.
- Assemblage avec billes pour faciliter le mouvement et réduire les contraintes lors de la manipulation.
Conditionnement et stockage :
- Aucune information spécifique fournie dans la fiche.
Avantages produit :
- Grande sécurité avec coefficient 1/4 dans toutes les directions.
- Polyvalence d’utilisation grâce à son articulation et son émerillon.
- Conformité aux normes européennes assurant fiabilité et sécurité.
Recommandations d’utilisation :
- Utiliser dans le respect des CMU indiquées selon le type de levage.
- Vérifier l’intégrité de l’anneau avant chaque utilisation.
- Respecter les normes et directives applicables pour les équipements de levage.
Cette fiche technique permet de choisir l’anneau de levage adapté en fonction du diamètre de filetage et de la charge à manipuler, avec des garanties de sécurité et de conformité normatives.
Matière dominante: acier grade-80
Diamètre filetage (mm): 10
CMU (kg): 300
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités maximales de charge de cet anneau de levage selon le type de levage ?
La capacité maximale d’utilisation (CMU) varie selon le diamètre du filetage et le type de levage : par exemple, pour un filetage M10, la CMU est de 300 kg à 90° pour un brin, 600 kg à 90° pour deux brins, et 400 kg en levage vertical (un brin). Ces valeurs sont précisées dans le tableau des caractéristiques.
Comment fonctionne l’articulation et l’émerillon de cet anneau de levage ?
L’anneau est articulé avec un émerillon permettant un basculement jusqu’à 180° et une rotation complète à 360°, facilitant ainsi l’orientation de la charge sous tension. Il est assemblé avec des billes pour réduire les contraintes lors de la manipulation et faciliter le mouvement.
Quelles normes garantissent la sécurité et la conformité de ce produit ?
Ce produit est conçu, testé et certifié selon les normes GS-OA 1504 et EN 1677. Il respecte également la directive européenne 2006/42/CE relative aux équipements de levage, assurant ainsi un niveau de sécurité conforme aux exigences réglementaires.
Quel est le coefficient de sécurité appliqué à cet anneau de levage ?
Le coefficient de sécurité est de 1/4 dans toutes les directions de charge, ce qui garantit une marge de sécurité importante lors des opérations de levage, quel que soit l’angle de traction.
Quelle est la matière principale utilisée pour cet anneau de levage et quel impact cela a-t-il ?
L’anneau est fabriqué en acier Grade 80, un matériau reconnu pour sa résistance mécanique élevée, adapté aux charges lourdes et aux conditions exigeantes du levage industriel.
